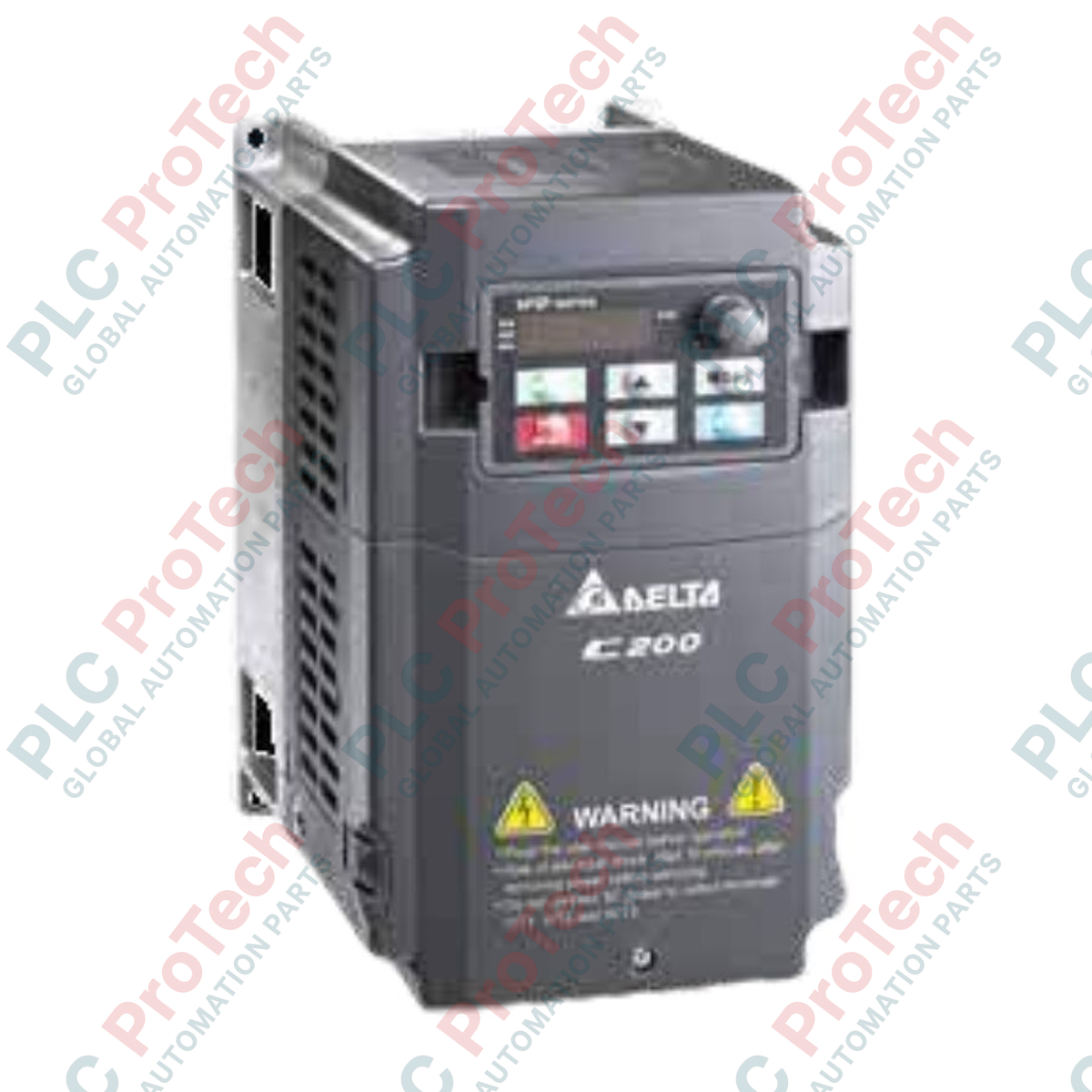

Azionamento a controllo vettoriale economico Delta VFD037CB23A-20 serie C200

Panoramica del sistema industriale

Il Delta VFD037CB23A-20 (VFD037CB23A-20) è un convertitore di frequenza intelligente ed economico, progettato all'interno della famiglia Delta C200 con controllo vettoriale intelligente. Utilizzato in tutto il mondo nei processi decentralizzati di automazione commerciale e industriale, come macchinari per imballaggio ad alta intensità, avvolgitrici tessili ad alta velocità, macchinari per la lavorazione del legno e configurazioni di trasportatori a più zone, questo convertitore regola i motori a induzione trifase. Integrando algoritmi vettoriali ad alte prestazioni in un telaio compatto per montaggio a parete, il convertitore assicura una regolazione stabile della velocità, riduce i costi operativi e protegge i delicati componenti della trasmissione dagli urti improvvisi della coppia di avviamento.

Architettura di potenza e dinamica del controllo vettoriale

Questo convertitore di frequenza per montaggio a parete funziona con un'alimentazione di ingresso trifase da 230 V, assorbendo una corrente nominale di ingresso di 20 A per fornire una potenza motore applicabile di 3,7 kW (5 HP). Dispone di quattro metodi di controllo selezionabili tramite software: controllo V/F standard, controllo vettoriale senza sensore (SVC), controllo V/F con retroazione dell'encoder (VF+PG) e controllo orientato al campo con retroazione dell'encoder (FOC+PG). Progettato con soglie operative a doppia classificazione, il convertitore raggiunge una frequenza di uscita massima fino a 600.00 Hz nei parametri di servizio normale, oppure fino a 300.00 Hz nei parametri di servizio gravoso, con un limite massimo della coppia pari al 200% della corrente di coppia.

Tabella delle prestazioni tecniche

Diagnostica industriale e domande frequenti

Come si stabilisce se configurare il convertitore C200 per la modalità SVC o FOC+PG?

Il controllo vettoriale senza sensore (SVC) deve essere selezionato per applicazioni standard ad alte prestazioni in cui non è possibile montare fisicamente un encoder sull'albero del motore, poiché calcola matematicamente la posizione del rotore utilizzando modelli elettrici interni. Il controllo orientato al campo con retroazione dell'encoder tramite scheda PG (FOC+PG) deve essere utilizzato per processi avanzati che richiedono una regolazione precisa della velocità vicino a 0 giri/min, il mantenimento della posizione assoluta o un'elevata reattività dinamica della coppia.

Quale intervento è necessario se il convertitore va in protezione per sovracorrente (OC) durante le fasi di avviamento improvviso?

Un intervento OC istantaneo durante l'inizializzazione indica che la corrente di uscita ha superato la soglia di sicurezza. Innanzitutto, verificare che i dati di targa attivi del motore corrispondano ai dati presenti nel banco parametri del convertitore. Quindi controllare che la linea meccanica non presenti inceppamenti o blocchi e valutare il parametro del limite di coppia; il VFD037CB23A-20 può gestire fino al 200% della corrente di coppia, quindi aumentare il tempo di accelerazione o regolare l'offset della curva V/F può spesso stabilizzare i cicli di avviamento ad alta inerzia.

Questo convertitore richiede un'unità di ventilazione esterna per i quadri elettrici chiusi?

Il convertitore dispone di una struttura integrata con dissipatore dimensionata per dissipare il calore generato dallo stadio di potenza da 3,7 kW. Tuttavia, poiché ha una classificazione IP20 di tipo aperto, deve essere installato all'interno di un quadro elettrico ventilato. Assicurarsi che l'aria che attraversa il quadro sia priva di polvere metallica conduttiva e di nebbia di umidità, per proteggere i terminali di potenza esposti.

Linee guida per la messa in servizio e il cablaggio

• Collegamenti della linea di potenza principale: Collegare le linee di alimentazione trifase da 230 V esclusivamente ai terminali R/L1, S/L2 e T/L3. Collegare i cavi di uscita diretti ai terminali del motore a induzione ai terminali U/T1, V/T2 e W/T3. Non collegare mai l'alimentazione di rete ai terminali U, V o W, poiché l'applicazione diretta della tensione di linea al blocco di commutazione dell'inverter distruggerebbe istantaneamente i transistor di uscita a stato solido interni.

• Separazione dell'encoder (scheda PG): Quando si utilizzano le modalità di controllo VF+PG o FOC+PG, instradare il cavo del segnale di retroazione dell'encoder lungo percorsi separati e lontani dalle linee del motore ad alta tensione. Il cavo dell'encoder deve utilizzare doppini intrecciati schermati, con la calza complessiva collegata a terra in un unico punto vicino alla messa a terra del telaio del convertitore. Questa separazione impedisce ai transitori di commutazione PWM di accoppiarsi al registro di retroazione e di causare errori di inseguimento della velocità.

• Disposizione per il montaggio nel quadro e distanze: Installare il telaio per montaggio a parete verticalmente su un sottopannello metallico piano e non verniciato, per massimizzare le proprietà di messa a terra conduttiva. Mantenere uno spazio libero perimetrale di almeno 50 mm su entrambi i lati e una distanza verticale minima di 120 mm sopra e sotto l'alloggiamento del convertitore. Ispezionare regolarmente l'unità per assicurarsi che le alette di raffreddamento siano prive di fibre sospese o grasso, che possono ridurre l'efficienza termica.
