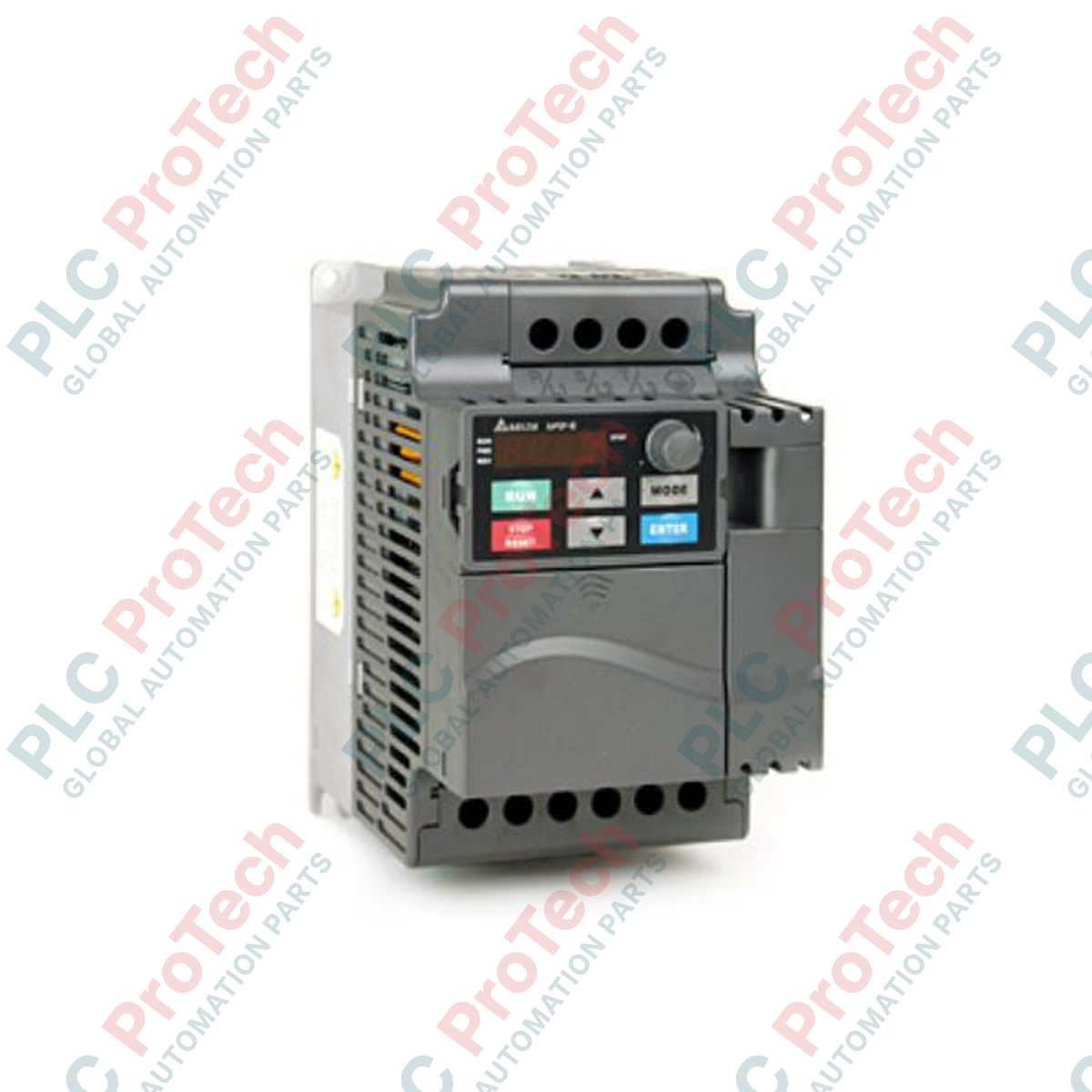

DELTA VFD037E43T Azionamento a frequenza variabile da 3.7 kW serie VFD-E

Panoramica e vantaggi operativi

Il VFD037E43T (VFD037E43T) è un azionamento inverter CA vettoriale sensorless modulare, progettato per la regolazione ad alta efficienza della velocità e della coppia di motori asincroni trifase. Con una potenza nominale adatta a motori da 5 HP (3,7 kW), questo azionamento a frequenza variabile di precisione è ampiamente impiegato in applicazioni industriali critiche, tra cui sistemi di ventilazione HVAC commerciali, pompe centrifughe per l'acqua, linee di trasporto automatizzate e gru per la movimentazione dei materiali.

Eseguendo calcoli vettoriali del flusso in tempo reale, l'azionamento massimizza la coppia di uscita a bassa velocità mantenendo un'elevata stabilità alle alte velocità. Questa regolazione dinamica ottimizza il consumo energetico, previene il deterioramento dell'isolamento del motore causato dai picchi di tensione e garantisce un flusso produttivo ininterrotto nei processi di produzione continua.

Architettura e configurazione hardware

Operando su una rete trifase da 460 V, questa unità della serie VFD-E presenta un'architettura hardware modulare che supporta il montaggio flessibile affiancato su guida DIN per ottimizzare l'efficienza della disposizione all'interno dell'armadio. La specifica "T" indica una struttura Frame A dotata di un circuito interno integrato per il chopper di frenatura.

Questo chopper integrato consente al personale tecnico di collegare una resistenza di frenatura dinamica direttamente ai morsetti di potenza, permettendo all'azionamento di gestire rampe di decelerazione con elevata inerzia senza incorrere in guasti da sovratensione. L'unità incorpora una tastiera rimovibile, una ventola di raffreddamento facilmente accessibile e interfacce di comunicazione RS-485 Modbus RTU standard per una perfetta integrazione nelle reti fieldbus industriali.

Matrice delle prestazioni tecniche

Domande tecniche e metodi diagnostici

• Quali configurazioni dei parametri sono necessarie per attivare il chopper di frenatura integrato?

  Il chopper hardware interno si attiva automaticamente quando la tensione del bus CC supera la soglia di frenatura preimpostata. Tuttavia, è necessario abilitare la frenatura dinamica nell'architettura dei parametri dell'azionamento (in genere tramite il gruppo di parametri 01) e definire il ciclo di lavoro massimo consentito della frenatura per evitare il sovraccarico termico della matrice di resistenze esterna.

• Come si calibra la modalità di controllo vettoriale sensorless per un motore generico da 3,7 kW?

  Per ottenere una risposta ottimale della coppia, disaccoppiare l'albero del motore dal carico meccanico ed eseguire una procedura di autotuning dinamico. Inserire nella memoria dell'azionamento i dati di targa del motore, inclusi tensione nominale, frequenza, corrente di base e velocità nominale. Il VFD misurerà la resistenza dello statore e l'induttanza mutua per ottimizzare il proprio anello interno di controllo vettoriale.

• Quali azioni correttive sono necessarie se l'azionamento scatta continuamente per un guasto di sovracorrente (OC) durante l'avviamento?

  Un guasto per sovracorrente durante l'accelerazione indica che il tempo di rampa di accelerazione programmato è troppo breve per l'inerzia del carico oppure che la curva di incremento della coppia V/f è impostata su un valore troppo alto. Aumentare il parametro del tempo di accelerazione, ispezionare gli avvolgimenti del motore per verificare l'eventuale presenza di rotture dell'isolamento tra le fasi e verificare che il carico meccanico ruoti liberamente senza inceppamenti.

Protocolli di messa in servizio sul campo e sicurezza

Protezione del circuito di potenza e architettura del cablaggio

Collegare le linee di alimentazione trifase in ingresso a 460 VAC esclusivamente ai terminali R, S e T. Collegare l'alimentazione di rete in ingresso ai terminali di uscita U, V e W causerà un guasto catastrofico istantaneo dei transistor bipolari a gate isolato (IGBT) interni. Installare a monte dell'azionamento un interruttore automatico scatolato trifase (MCCB) di dimensioni adeguate, per fornire una protezione da cortocircuito termica e magnetica ad alta capacità.

Installazione della resistenza di frenatura e instradamento termico sicuro

Quando si installa una resistenza di frenatura dinamica esterna tra i terminali B1 e B2, assicurarsi che il gruppo della resistenza sia montato in un involucro metallico verticale separato dall'armadio di controllo principale. Gli elementi di frenatura dinamica generano una notevole dissipazione termica durante le decelerazioni cicliche; instradare queste unità lontano dall'azionamento impedisce all'aria calda ascendente di aumentare artificialmente la temperatura dell'aria in ingresso del VFD oltre il limite ambiente di 50 deg C.

Procedure di isolamento e messa a terra dei segnali di controllo

Instradare tutte le linee di controllo a bassa tensione - come i riferimenti analogici di velocità 0-10 V o i comandi digitali di avvio/arresto a 24 VDC - in una canalina separata, lontano dai cavi di potenza del motore. Utilizzare cavi STP a doppino intrecciato con doppia schermatura per tutti i segnali analogici. Collegare la schermatura del cavo al terminale di terra di controllo designato solo sul lato dell'azionamento, lasciando flottante il lato di campo per evitare la creazione di anelli di massa che compromettono il rilevamento del riferimento di velocità.
