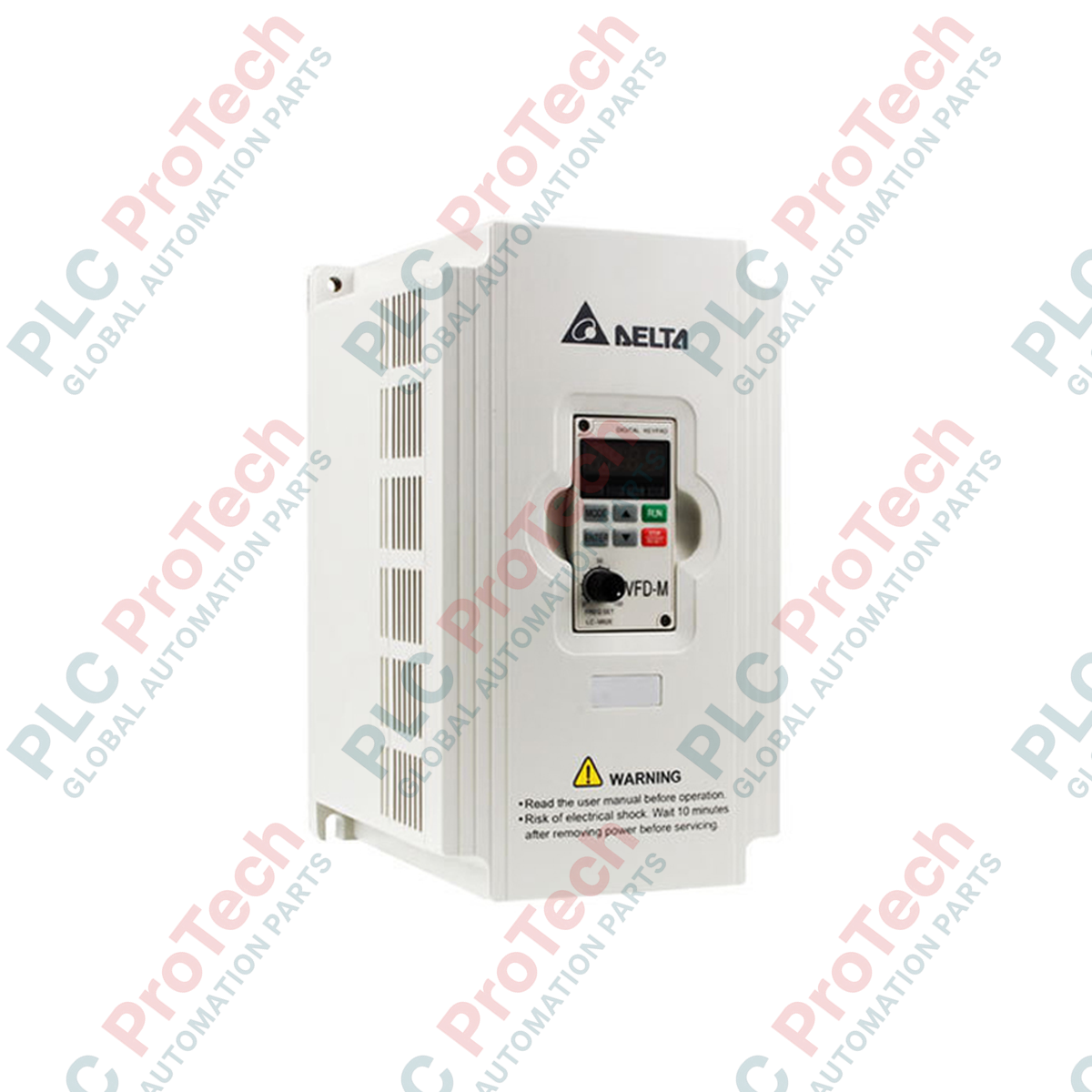

DELTA VFD037M21A Serie VFD-M Microazionamento vettoriale senza sensore

Panoramica del prodotto

Il VFD037M21A (VFD037M21A) è un microinverter vettoriale senza sensore estremamente compatto della serie VFD-M di Delta, progettato per applicazioni in cui lo spazio è limitato. Con una potenza nominale di 2,2 kW (3,0 HP) per il funzionamento industriale continuo, questo inverter offre elevata stabilità alle alte frequenze e prestazioni di coppia eccezionali. È la soluzione ideale per linee di trasporto automatizzate, apparecchiature per la lavorazione degli alimenti, macchinari per la lavorazione del legno e ventilatori per la ventilazione. Integrando la compensazione dinamica della coppia e circuiti di controllo PID integrati, il VFD037M21A salvaguarda la continuità del sistema e riduce al minimo i tempi di fermo non programmati. Il suo stadio di potenza flessibile consente un'integrazione efficiente in impianti che utilizzano un'alimentazione monofase o trifase da 200–240 V.

Configurazione tecnica

Questo microinverter è progettato per la massima adattabilità e dispone di un raddrizzatore a ponte che supporta nativamente sia l'alimentazione in ingresso monofase sia quella trifase. Implementa il controllo vettoriale senza sensore (SVC) insieme alle curve V/f standard, fornendo un aumento automatico della coppia alle basse velocità per gestire carichi di avviamento ad alto attrito. L'inverter supporta una frequenza portante regolabile (1–15 kHz), consentendo agli ingegneri di calibrare il compromesso tra la riduzione del rumore del motore e la dissipazione termica interna. Inoltre, l'unità include un algoritmo di prevenzione dello stallo per sovratensione, che regola automaticamente i tempi di decelerazione per proteggere il bus CC durante la rapida riduzione del carico o la frenatura.

Specifiche tecniche

Domande frequenti

Quali sono le differenze prestazionali tra l'ingresso monofase e quello trifase?

L'inverter eroga la sua piena corrente di uscita di 10 A in entrambe le configurazioni. Con alimentazione monofase, i morsetti di ingresso assorbono 11,5 A. Con alimentazione trifase, la corrente di ingresso scende a 7,6 A grazie al carico equilibrato sulle fasi, riducendo così lo stress termico sui raddrizzatori interni.

Questo inverter richiede componenti di frenatura esterni?

L'inverter include una funzione di prevenzione dello stallo per sovratensione che gestisce l'energia rigenerata durante la decelerazione. Tuttavia, per cicli di frenatura rapidi che coinvolgono carichi ad alta inerzia, è necessario collegare una resistenza di frenatura dinamica esterna ai morsetti.

Questo inverter può essere utilizzato in ambienti polverosi o umidi?

Il telaio standard non è sigillato contro l'umidità o la polvere. È certificato per ambienti asciutti e puliti. Per l'uso in impianti con elevata umidità, sostanze chimiche o polveri fini (come le falegnamerie), deve essere installato all'interno di un involucro industriale sigillato con grado di protezione IP54 o NEMA 12.

Come è protetto l'inverter dai disturbi elettrici?

L'inverter deve essere installato mantenendo tutte le linee di potenza e di controllo fisicamente separate di almeno 100 mm, per prevenire l'iniezione di disturbi elettromagnetici. Inoltre, è necessaria una configurazione di messa a terra a stella diretta per deviare in sicurezza le correnti di modo comune.

Linee guida per la messa in servizio sul campo e la sicurezza

• Distanze per la dissipazione termica: Montare l'inverter verticalmente su un sottopannello metallico piatto e non combustibile. Mantenere una distanza libera di almeno 50 mm su entrambi i lati e di 120 mm sopra e sotto il telaio, per garantire un flusso d'aria senza ostacoli dalla ventola di raffreddamento ad aria forzata.

• Separazione dei cavi: Instradare le linee di alimentazione in ingresso (L1, L2/N) e i cavi del motore (U, V, W) all'interno di canaline separate, mantenendole distanti almeno 100 mm dagli ingressi digitali a bassa tensione, dai comandi di velocità 4-20mA e dai cavi di comunicazione.

• Protocollo di messa a terra: Collegare direttamente il morsetto di terra principale alla barra di terra del quadro centrale utilizzando un conduttore di sezione elevata e a bassa impedenza. Evitare di collegare le messe a terra in cascata; è necessaria una configurazione a stella diretta per ridurre le correnti di modo comune generate dalla commutazione degli IGBT.
