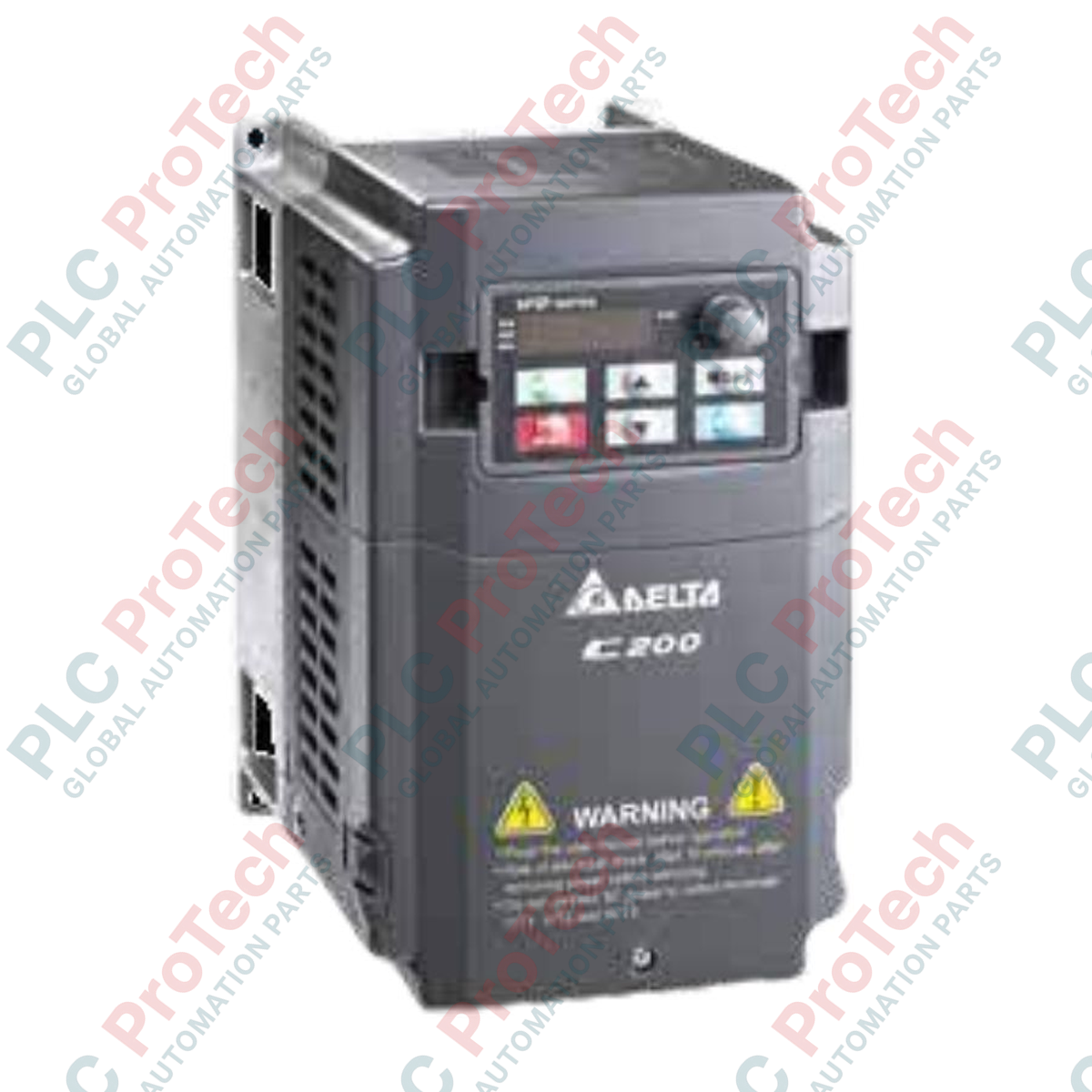

DELTA VFD037CB43A-20 azionamento con controllo vettoriale economico serie C200

Panoramica del prodotto

Il VFD037CB43A-20 (VFD037CB43A-20) è un inverter industriale a frequenza variabile per motori CA, appartenente alla serie C200 ad alta efficienza di Delta. Questo inverter con controllo vettoriale economico offre una capacità del motore applicabile di 3.7 kW (5 HP) e funziona con un'alimentazione elettrica trifase da 460 V.

Progettato per una regolazione precisa della velocità e della coppia lungo linee di processo automatizzate, come trasportatori per la movimentazione dei materiali, macchinari per l'imballaggio industriale, miscelatori per la lavorazione degli alimenti e sistemi di ventilazione o pompaggio di piccole dimensioni, l'alloggiamento compatto per montaggio a parete offre un'elevata adattabilità dinamica. Dotato di algoritmi avanzati di controllo orientato al campo e di una modalità vettoriale senza sensore ad anello aperto, l'inverter mantiene stabile l'albero motore in presenza di carichi meccanici variabili, proteggendo efficacemente i componenti a valle dai picchi di coppia e riducendo i tempi di fermo imprevisti dell'impianto.

Dettaglio del suffisso del codice prodotto

La configurazione alfanumerica specifica del modello VFD037CB43A-20 ne identifica le caratteristiche ingegneristiche e strutturali:

• VFD: Inverter a frequenza variabile (controllore della velocità del motore CA).

• 037: Capacità del motore applicabile, corrispondente a una potenza di uscita di 3.7 kW / 5 HP.

• CB: Identificativo della famiglia di prodotti che rappresenta l'architettura della serie C200.

• 43: Specifica della tensione di ingresso destinata alle reti elettriche trifase da 460 V.

• A: Fattore di forma strutturale configurato per l'installazione standard a parete.

• 20: Classificazione del grado di protezione dell'involucro: IP20 / UL Open Type.

Specifiche tecniche

Domande frequenti sul prodotto

Quali sono le principali differenze tra i profili di frequenza a servizio normale e a servizio gravoso di questo inverter?

I limiti di frequenza si adattano al profilo di carico dell'applicazione. Le applicazioni a servizio normale (come ventilatori e pompe centrifughe) hanno requisiti di carico continuo inferiori, consentendo uno spettro di controllo della frequenza più ampio, da 0.00 a 600.00 Hz. Le applicazioni a servizio gravoso (come gru, estrusori o pompe volumetriche) richiedono correnti elevate per la coppia iniziale, il che limita l'intervallo operativo di uscita stabile da 0.00 a 300.00 Hz, per proteggere i moduli IGBT interni dallo stress termico.

In che modo il controllo vettoriale sensorless (SVC) si confronta con il controllo V/F di base sull'azionamento C200?

Il controllo V/F di base mantiene una relazione fissa tra tensione e frequenza di uscita, risultando adatto a semplici configurazioni con più motori, ma soggetto a cali di velocità sotto carico elevato. La modalità SVC utilizza modelli matematici interni per calcolare e disaccoppiare le correnti di magnetizzazione e di coppia senza un encoder esterno, fornendo un'elevata coppia stabile anche a basse velocità operative.

Questo azionamento è in grado di gestire applicazioni che richiedono un circuito fisico di retroazione dell'encoder?

Sì. Utilizzando i metodi di controllo VF+PG e FOC+PG, il VFD037CB43A-20 può interfacciarsi direttamente con encoder di velocità con Pulse Generator (PG) esterni tramite moduli di espansione dedicati. Questa configurazione consente il controllo della velocità ad anello chiuso per una precisione assoluta di posizionamento.

Linee guida per la messa in servizio sul campo e l'installazione nell'armadio

• Gestione termica e spazio per il flusso d'aria: Montare l'azionamento verticalmente su un pannello posteriore non verniciato all'interno dell'armadio di controllo. Mantenere una zona libera minima di 50 mm su entrambi i lati e di 120 mm sopra e sotto il telaio dell'azionamento. Questa disposizione garantisce un'adeguata dissipazione del calore dalle alette di raffreddamento interne. Se si installano più azionamenti C200 all'interno di un unico armadio affollato, utilizzare la ventilazione forzata per mantenere la temperatura ambiente dell'armadio entro i limiti operativi di sicurezza.

• Separazione delle linee di potenza e di controllo: Collegare le linee di ingresso trifase a 460 V CA esclusivamente ai morsetti R/L1, S/L2 e T/L3. Collegare i cavi del motore in uscita a U/T1, V/T2 e W/T3. Non applicare mai l'alimentazione CA in ingresso direttamente ai morsetti di uscita del motore, poiché ciò causerebbe danni catastrofici ai transistor di potenza interni. Instradare tutti i segnali logici digitali a 24 V CC e le linee di controllo analogiche (0-10 V o 4-20 mA) attraverso una canalina separata, ad almeno 10 cm di distanza dalle linee motore ad alta tensione, per sopprimere le interferenze elettromagnetiche (EMI).

• Protocolli di messa a terra e schermatura: Per garantire un funzionamento affidabile del sistema, realizzare un solido collegamento di terra a bassa impedenza collegando un cavo di terra dedicato dal morsetto di terra dell'azionamento direttamente alla barra collettrice di terra dell'armadio principale. Utilizzare cavi motore schermati simmetrici con treccia in rame e collegare la schermatura sia alla piastra di base dell'alloggiamento dell'azionamento sia al telaio della morsettiera del motore. Questa configurazione di messa a terra convoglia efficacemente a terra le correnti parassite ad alta frequenza, proteggendo i sensori vicini dalla corruzione dei dati.
