Azionamento Delta VFD040CB43A-20 serie C200 con controllo vettoriale economico

Panoramica del sistema industriale

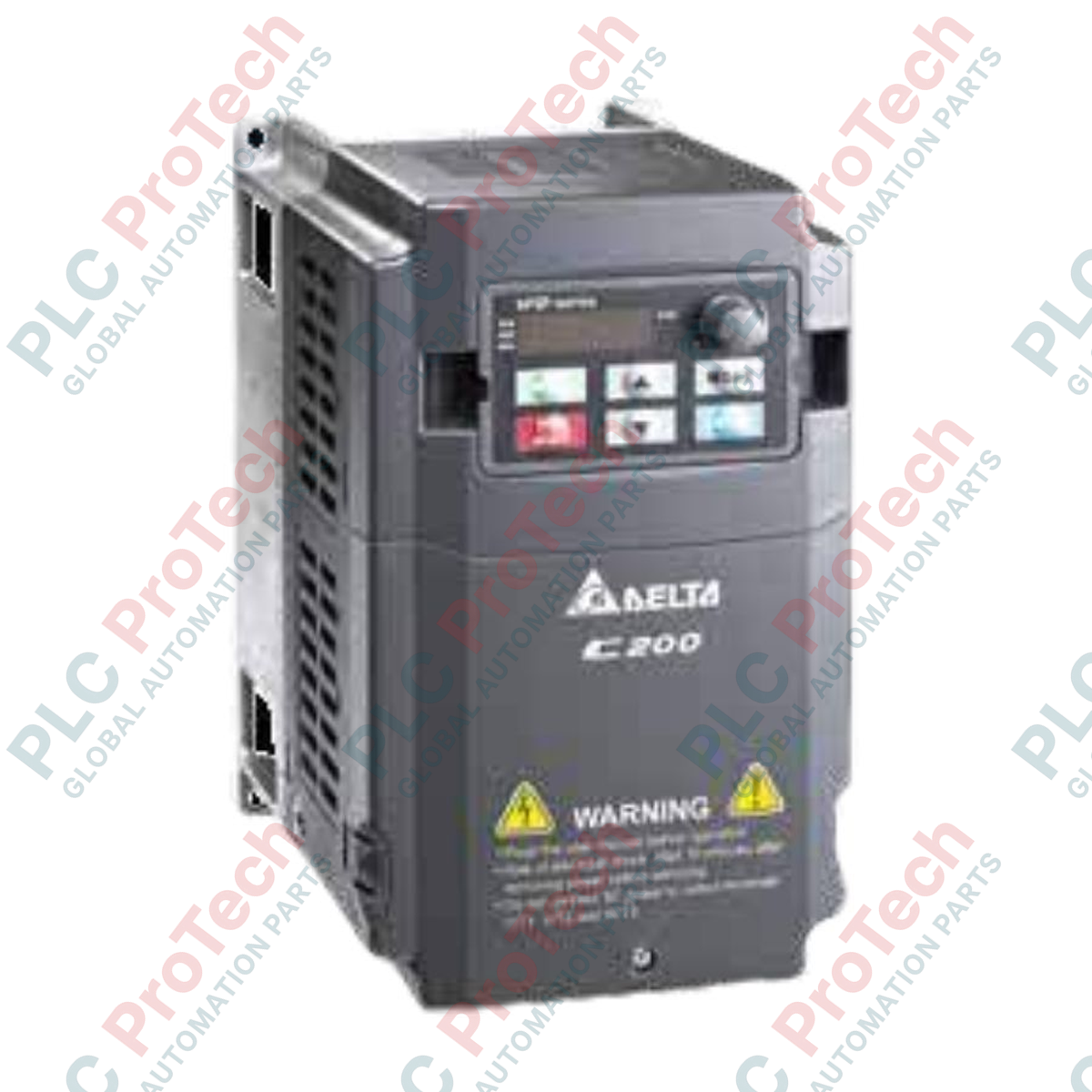

Il Delta VFD040CB43A-20 (VFD040CB43A-20) è un convertitore di frequenza intelligente ed economico, progettato nell'ambito della famiglia Delta C200 con controllo vettoriale smart. Utilizzato in tutto il mondo nei processi decentralizzati di automazione commerciale e industriale, come macchinari per imballaggio per impieghi gravosi, avvolgitrici tessili ad alta velocità, seghe industriali per la lavorazione del legno e reti di trasportatori multi-zona, questo convertitore regola i motori asincroni trifase. Integrando algoritmi vettoriali ad alte prestazioni in una struttura compatta per il montaggio a parete, il convertitore garantisce una regolazione stabile della velocità, riduce i costi operativi e protegge i delicati componenti della trasmissione dagli sbalzi improvvisi della coppia di avviamento.

Architettura di potenza e dinamica del controllo vettoriale

Questo convertitore di frequenza per montaggio a parete funziona con un'alimentazione trifase in ingresso da 460 V, assorbendo una corrente nominale di ingresso di 15,5 A per fornire una potenza motore applicabile di 4,0 kW (5,5 HP). Dispone di quattro metodi di controllo selezionabili via software: controllo standard V/F, controllo vettoriale sensorless (SVC), controllo V/F con retroazione da encoder (VF+PG) e controllo orientato al campo con retroazione da encoder (FOC+PG). Progettato con soglie operative a doppia classificazione, il convertitore raggiunge una frequenza di uscita massima fino a 600.00 Hz in condizioni di servizio normale oppure fino a 300.00 Hz in condizioni di servizio gravoso, con un limite massimo di coppia pari al 200% della corrente di coppia.

Tabella delle prestazioni tecniche

Diagnostica industriale e domande frequenti

Come si determina se configurare il convertitore C200 per la modalità SVC o FOC+PG?

Il controllo vettoriale sensorless (SVC) deve essere selezionato per applicazioni standard ad alte prestazioni in cui non è possibile montare fisicamente un encoder sull'albero del motore, poiché calcola matematicamente la posizione del rotore utilizzando modelli elettrici interni. Il controllo orientato al campo con retroazione da encoder tramite scheda PG (FOC+PG) deve essere utilizzato per processi avanzati che richiedono una regolazione precisa della velocità prossima a 0 giri/min, il mantenimento della posizione assoluta o un'elevata reattività dinamica della coppia.

Quale intervento è necessario se il convertitore segnala un guasto di sovracorrente (OC) durante le fasi di avviamento improvviso?

Un intervento OC istantaneo durante l'inizializzazione indica che la corrente di uscita ha superato la soglia di sicurezza. Innanzitutto, verificare che i dati di targa del motore in uso corrispondano ai dati memorizzati nel banco parametri del convertitore. Controllare quindi che la linea meccanica non presenti attriti o inceppamenti e valutare il parametro del limite di coppia; il VFD040CB43A-20 può gestire fino al 200% della corrente di coppia, quindi spesso è possibile stabilizzare i cicli di avviamento ad alta inerzia aumentando il tempo di accelerazione o regolando l'offset della curva V/F.

Questo convertitore richiede un'unità di ventilazione esterna per i quadri di comando chiusi?

Il convertitore dispone di una struttura con dissipatore integrato, dimensionata per dissipare il calore generato dallo stadio di potenza da 4,0 kW. Tuttavia, poiché ha una classificazione IP20 di tipo aperto, deve essere installato all'interno di un quadro elettrico ventilato. Assicurarsi che l'aria che attraversa il quadro sia priva di polveri metalliche conduttive e di umidità nebulizzata, per proteggere i terminali di potenza esposti.

Linee guida per la messa in servizio e il cablaggio

• Collegamenti della barra di alimentazione principale: Collegare le linee di alimentazione di rete trifase da 460 V esclusivamente ai terminali R/L1, S/L2 e T/L3. Collegare i cavi di uscita diretti ai terminali del motore asincrono a U/T1, V/T2 e W/T3. Non collegare mai l'alimentazione di rete direttamente ai terminali U, V o W, poiché l'applicazione della tensione di linea al blocco di commutazione dell'inverter distruggerebbe immediatamente i transistor di uscita a stato solido interni.

• Separazione dell'encoder (scheda PG): Quando si utilizzano le modalità di controllo VF+PG o FOC+PG, instradare il cavo del segnale di retroazione dell'encoder in percorsi separati e lontani dalle linee del motore ad alta tensione. Il cavo dell'encoder deve utilizzare doppini intrecciati schermati, con la treccia complessiva collegata a terra in un unico punto vicino alla messa a terra del telaio del convertitore. Questa separazione impedisce che i transitori di commutazione PWM si accoppino al registro di retroazione causando errori nel rilevamento della velocità.

• Disposizione del montaggio nel quadro e distanze: Installare verticalmente la struttura per montaggio a parete su un sottopannello metallico piano e non verniciato, per massimizzare le proprietà di messa a terra conduttiva. Mantenere uno spazio libero perimetrale di almeno 50 mm su entrambi i lati e una distanza verticale minima di 120 mm sopra e sotto l'alloggiamento del convertitore. Ispezionare regolarmente l'unità per assicurarsi che le alette di raffreddamento siano prive di fibre sospese o grasso, che possono ridurre l'efficienza termica.
