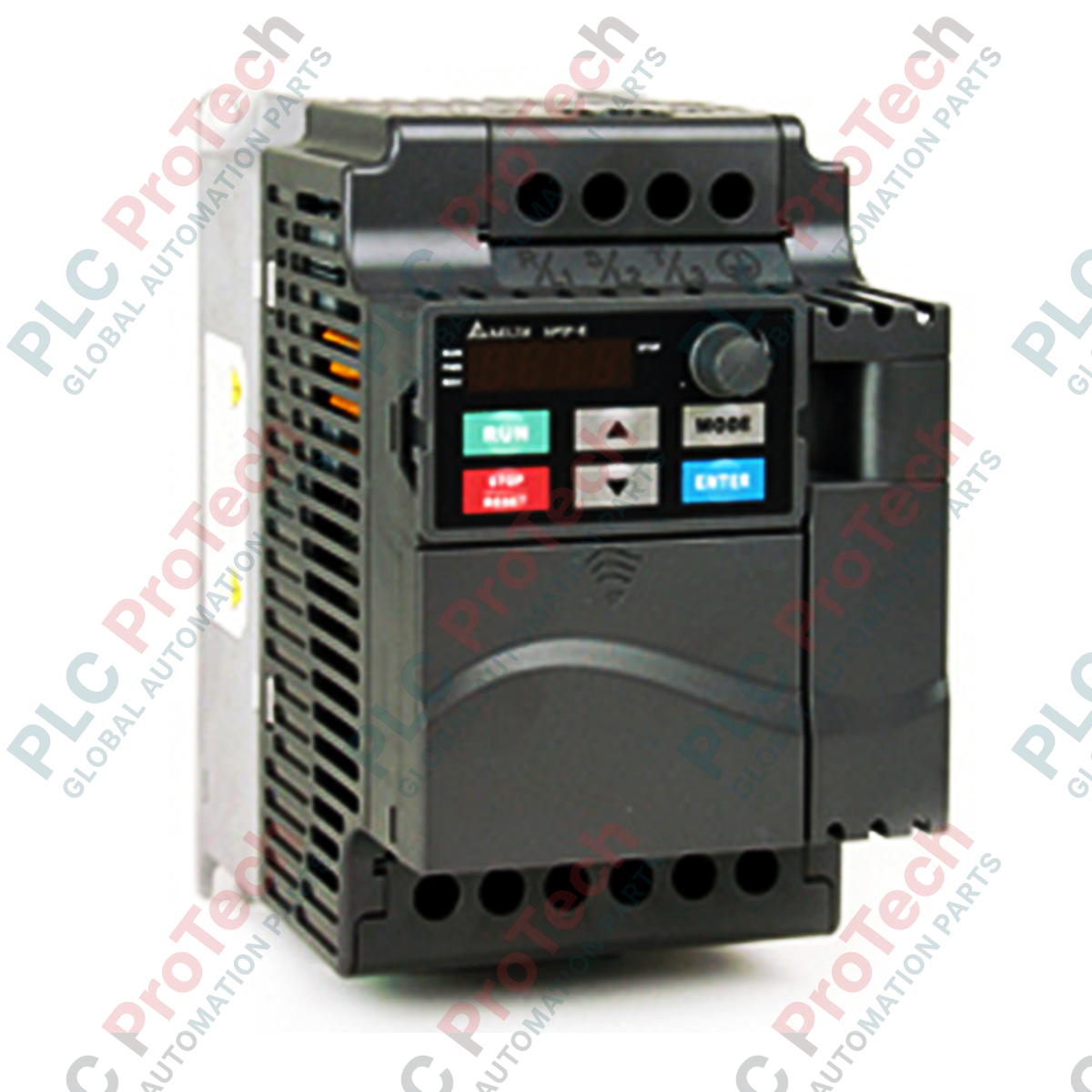

DELTA VFD037E43A Azionamento a inverter senza sensori serie VFD-E

Panoramica del microazionamento versatile

Il VFD037E43A (VFD037E43A) è un inverter modulare ad alta efficienza con controllo vettoriale sensorless, progettato da Delta all'interno dell'adattabile piattaforma della serie VFD-E. Con una potenza nominale precisa di 3.7 kW e una corrente di uscita continua di 11.2 A, questo compatto azionamento a frequenza variabile è progettato per applicazioni industriali a bassa e media potenza che richiedono integrazione flessibile ed elevata densità di coppia. In ambienti industriali esigenti, come sistemi di trasporto automatizzati, macchinari industriali per la miscelazione, telai di filatura tessile e gruppi di pompe locali, il VFD037E43A garantisce la continuità del sistema e riduce drasticamente i tempi di fermo non programmati grazie alle funzioni PLC integrate, alla possibilità di montaggio affiancato flessibile e alle robuste prestazioni termiche. La sua capacità di raggiungere alte frequenze di uscita lo rende un componente essenziale per il funzionamento fluido di motori CA specializzati ad alta velocità.

Integrazione funzionale e architettura modulare

La topologia hardware della serie VFD-E è ottimizzata per configurazioni di controllo compatte e personalizzazione locale:

• Struttura modulare per l'espansione: Progettata con un telaio flessibile che accetta schede di espansione plug-in per comunicazioni fieldbus, tra cui DeviceNet, Profibus-DP e LonWorks, oltre a blocchi I/O aggiuntivi.

• Logica micro-PLC integrata: Integra un livello di esecuzione PLC incorporato, fino a 500 passi, che consente all'azionamento di gestire autonomamente interblocchi a relè locali, semplici macchine a stati e cicli di conteggio dei sensori.

• Efficienza dello spazio affiancato: Utilizza un design termodinamico altamente efficiente che consente di installare più unità VFD-E adiacenti su una singola guida DIN, ottimizzando lo spazio fisico nel quadro.

• Opzioni di retroazione flessibili: Supporta il controllo vettoriale sensorless (SVC) per una risposta dinamica della coppia in anello aperto, oltre alle curve V/f configurabili standard per semplici configurazioni di ventilazione con più motori.

Parametri ingegneristici critici

I seguenti dati di specifica descrivono i limiti meccanici, elettrici e ambientali verificati per la progettazione di apparecchiature industriali:

Base di conoscenze tecniche e domande frequenti

Quali sono le principali precauzioni quando si utilizza l'intero intervallo di frequenza di uscita da 0 a 600 Hz?

Quando si azionano mandrini o motori specializzati ad alta velocità oltre i valori standard di 50/60 Hz, verificare che i cuscinetti meccanici, l'equilibratura del rotore e la ventola di raffreddamento del motore siano dimensionati per il numero di giri previsto. Inoltre, poiché la frequenza di uscita aumenta, il rapporto tensione/frequenza dell'azionamento deve essere regolato correttamente per evitare la saturazione del nucleo o prestazioni insufficienti nell'indebolimento del campo.

In che modo il collegamento flessibile del bus CC integrato ottimizza il consumo energetico nei sistemi con più azionamenti?

La serie VFD-E supporta la condivisione di un bus CC comune. Nelle configurazioni con più azionamenti, quando un motore sta frenando, rigenerando energia, ad esempio un paranco in decelerazione o un aspo svolgitore, e un altro è in trazione, consumando energia, la potenza rigenerata può essere instradata direttamente attraverso il bus CC condiviso verso l'azionamento in trazione. Ciò riduce il consumo totale dalla rete e minimizza il calore dissipato dalle resistenze di frenatura esterne.

Quale tipo di protezione interna offre l'azionamento contro le anomalie dell'alimentazione in ingresso?

L'azionamento integra circuiti di protezione completi, tra cui il monitoraggio di sovratensione e sottotensione, il rilevamento della perdita di fase in ingresso, la protezione dai guasti verso terra e il monitoraggio elettronico del sovraccarico termico del motore, con calcolo I2t, per prevenire danni agli IGBT interni causati da fluttuazioni locali della rete.

Linee guida per la messa in servizio e la sicurezza

• Distanze termiche nell'involucro e limiti del montaggio affiancato: Sebbene la piattaforma VFD-E supporti il montaggio affiancato ad alta densità, assicurarsi che la temperatura dell'aria all'interno del quadro non superi il limite di 50 °C. Se si installano gli azionamenti direttamente adiacenti senza spazi, rimuovere i coperchi antipolvere superiori degli involucri IP20 per massimizzare il flusso d'aria convettivo naturale attraverso i canali di raffreddamento integrati.

• Protocollo di isolamento dei cavi di potenza e di controllo: Instradare tutte le linee CA principali in ingresso (R/L1, S/L2, T/L3) e i cavi motore PWM ad alta frequenza (U/T1, V/T2, W/T3) in canaline metalliche isolate, separate di almeno 100 mm dai cavi I/O digitali a bassa tensione e dai collegamenti analogici di comando. Questa configurazione elimina l'iniezione di rumore ad alta frequenza nei circuiti sensore sensibili da 4-20 mA o 0-10 V.

• Messa a terra del telaio a bassa impedenza: Collegare il terminale di terra dedicato dell'azionamento direttamente alla sbarra di terra in rame del quadro principale utilizzando un conduttore di sezione elevata e a bassa impedenza. Evitare configurazioni ad anello o il passaggio dei conduttori di terra attraverso macchinari adiacenti, poiché per sopprimere le correnti elettriche di modo comune generate dalla commutazione rapida degli IGBT è necessaria una configurazione di messa a terra a stella con punto singolo.
