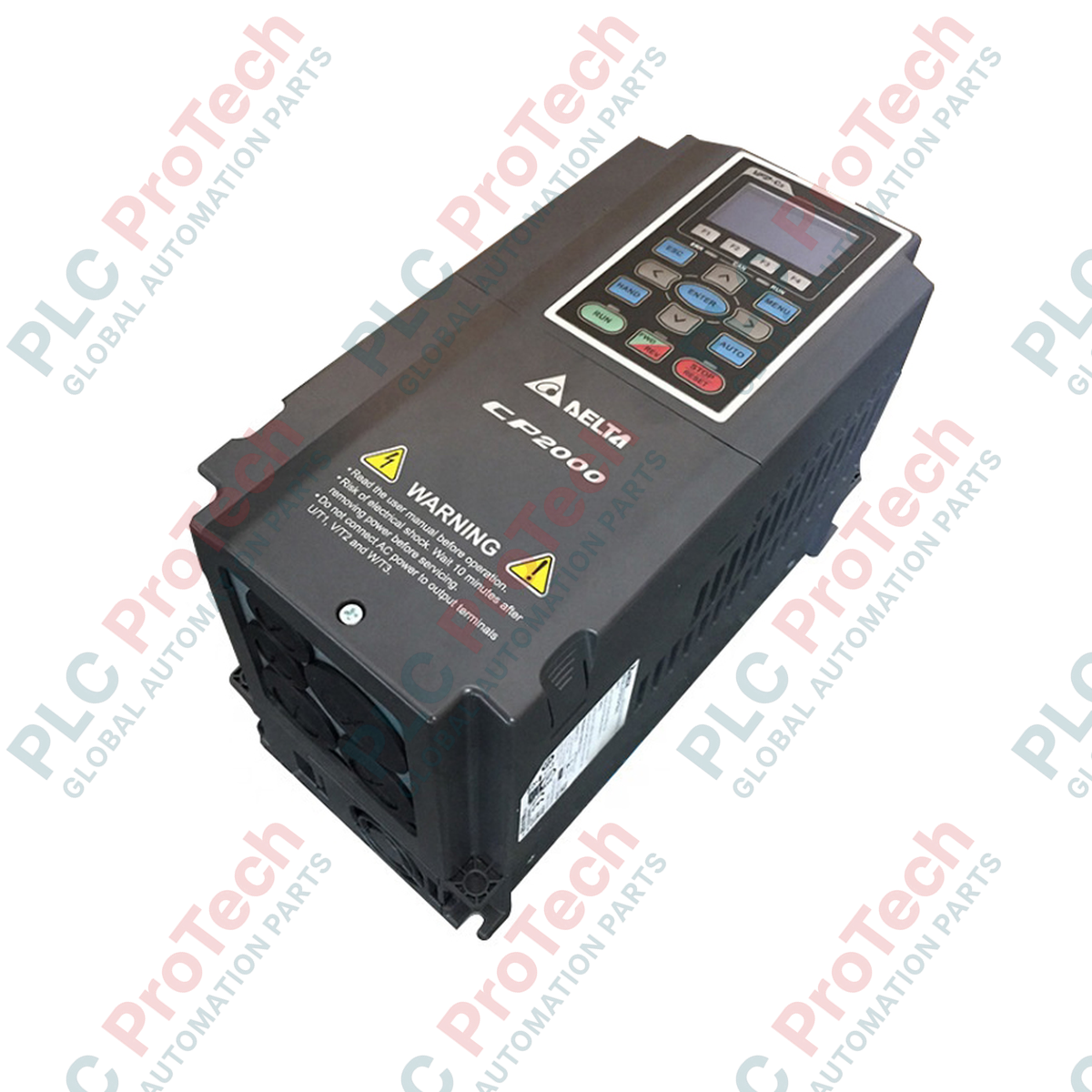

DELTA VFD110CP43B-21 Azionamento vettoriale per ventole e pompe CP2000 Series 11 kW

Panoramica e vantaggi operativi

Il VFD110CP43B-21 (VFD110CP43B21) è un azionamento a frequenza variabile di livello industriale, progettato specificamente per applicazioni con ventilatori centrifughi e pompe nell'ambito della piattaforma di automazione Delta CP2000. Con una potenza di uscita di 15 HP (11 kW) e una corrente continua nominale di 24 A, questo azionamento con controllo vettoriale è destinato al risparmio energetico e alla regolazione avanzata dei processi negli impianti municipali di trattamento delle acque, nelle reti HVAC commerciali, nella gestione delle torri di raffreddamento e nei sistemi di irrigazione agricola su larga scala.

Integrando macrostrutture software dedicate al controllo delle pompe con funzionalità di cascata sincronizzata di più motori, l'unità ottimizza i profili di consumo energetico in condizioni di carico variabile. Questo funzionamento specializzato riduce al minimo le sollecitazioni da colpo d'ariete nelle reti dei fluidi, protegge l'isolamento dei motori dalla degradazione termica e riduce drasticamente l'usura meccanica di giranti, cuscinetti e componenti di accoppiamento.

Architettura del sistema e struttura ambientale

Funzionando con un'infrastruttura di alimentazione trifase da 460 V, questo azionamento della serie CP2000 incorpora un controllo vettoriale avanzato senza sensori (SVC) calibrato per carichi a coppia variabile, adattandosi alle curve di potenza esatte dei macchinari per il trasferimento dei fluidi. La configurazione hardware presenta un'architettura di installazione progettata per il montaggio a parete, consentendo un'organizzazione efficiente del quadro o il montaggio diretto a parete dove consentito.

L'involucro fisico offre una protezione a doppia classificazione IP20 e NEMA 1, che protegge le schede di controllo a microprocessore interne, i condensatori del bus di potenza e i circuiti di pilotaggio dei gate dalla caduta di detriti e dal contatto manuale accidentale. L'azionamento integra inoltre un'architettura intelligente per più pompe, in grado di controllare fino a otto motori ausiliari tramite uscite a relè e di bilanciare le ore di funzionamento per prevenire un'usura non uniforme dei macchinari.

Matrice delle prestazioni tecniche

Query ingegneristiche e metodi diagnostici

• Come è configurata la sequenza sincronizzata in cascata con più pompe integrate?

  La configurazione viene eseguita tramite il gruppo specializzato di parametri della pompa (in genere Gruppo 12). Il personale tecnico definisce i parametri principali di controllo, imposta la scala del sensore di feedback della pressione tramite gli ingressi analogici e associa i flag dei relè ausiliari interni per azionare in sequenza i contattori degli slave in base alla richiesta PID o alle ore totali di funzionamento accumulate.

• Quali regolazioni ottimizzano la curva di tracking del risparmio energetico su questo azionamento?

  Commutare il parametro di selezione della curva V/f da un profilo di uscita lineare a un profilo di curva quadratica o cubica regolabile (modalità a coppia variabile). Questo profilo rispecchia la fisica naturale dei carichi di ventilatori e pompe, limitando la tensione fornita alle frequenze operative inferiori per ottenere una drastica riduzione del consumo continuo in kilowattora.

• Quali cicli di correzione risolvono un errore PID Sleep/Wake quando il motore si rifiuta di ridurre la velocità?

  Questo comportamento indica che la frequenza di soglia del modo sleep è impostata al di sotto della frequenza minima necessaria per mantenere fisicamente in sede la valvola di ritegno, oppure che i guadagni del circuito di feedback PID non sono calibrati. Regolare i temporizzatori del ritardo di rilevamento dello sleep, aumentare la frequenza minima di funzionamento in sleep e verificare il tracking del feedback fisico del sensore trasducibile tramite la tastiera di monitoraggio dell'azionamento.

Messa in servizio sul campo e protocolli di sicurezza

Distribuzione dell'alimentazione ad alta tensione e fusibili a monte

Collegare l'alimentazione di rete in ingresso a 460 VAC esclusivamente ai terminali di ingresso R, S e T. Il collegamento diretto dell'alimentazione di rete in ingresso ai terminali del motore U, V e W causerà la distruzione termica istantanea dei transistor IGBT di uscita interni. Installare a monte dell'azionamento un interruttore automatico scatolato (MCCB) ad alto potere d'interruzione oppure fusibili a semiconduttore ad azione rapida, per isolare l'unità dai transitori di corrente elevata sul lato rete.

Integrazione del sensore PID e isolamento dei cavi a bassa tensione

Instradare tutte le linee di feedback dei trasduttori di pressione esterni da 4-20 mA o 0-10 V in una canalina separata e isolata, lontano dai cavi principali di uscita verso il motore. Utilizzare cavi schermati per strumentazione a doppino intrecciato (minimo 0.5 mm sq) per il circuito di feedback. Collegare la schermatura del cavo al pin di terra di controllo designato sul solo lato dell'azionamento, lasciando non collegata a terra l'estremità del trasduttore per evitare che i loop di terra introducano disturbi nell'algoritmo PID.

Ventilazione dell'armadio e distanze di sicurezza

Quando si installa l'azionamento a parete all'interno di una sala pompe industriale soggetta alla polvere, mantenere una distanza verticale minima di 100 mm sopra e sotto le alette di raffreddamento e 50 mm di spazio orizzontale dalle apparecchiature adiacenti. Assicurarsi che il percorso della ventola interna di raffreddamento ad aria forzata rimanga completamente libero da ostruzioni. In ambienti con temperatura ambiente prossima a 50 deg C, installare una ventola di estrazione attiva nell'armadio per evacuare il calore localizzato ed evitare che l'azionamento vada in protezione per un guasto di sovratemperatura del dissipatore.
