DELTA VFD750C43A-00 Serie C2000 Azionamento a frequenza variabile ad alta potenza

Panoramica dell'azionamento del sistema ad alte prestazioni

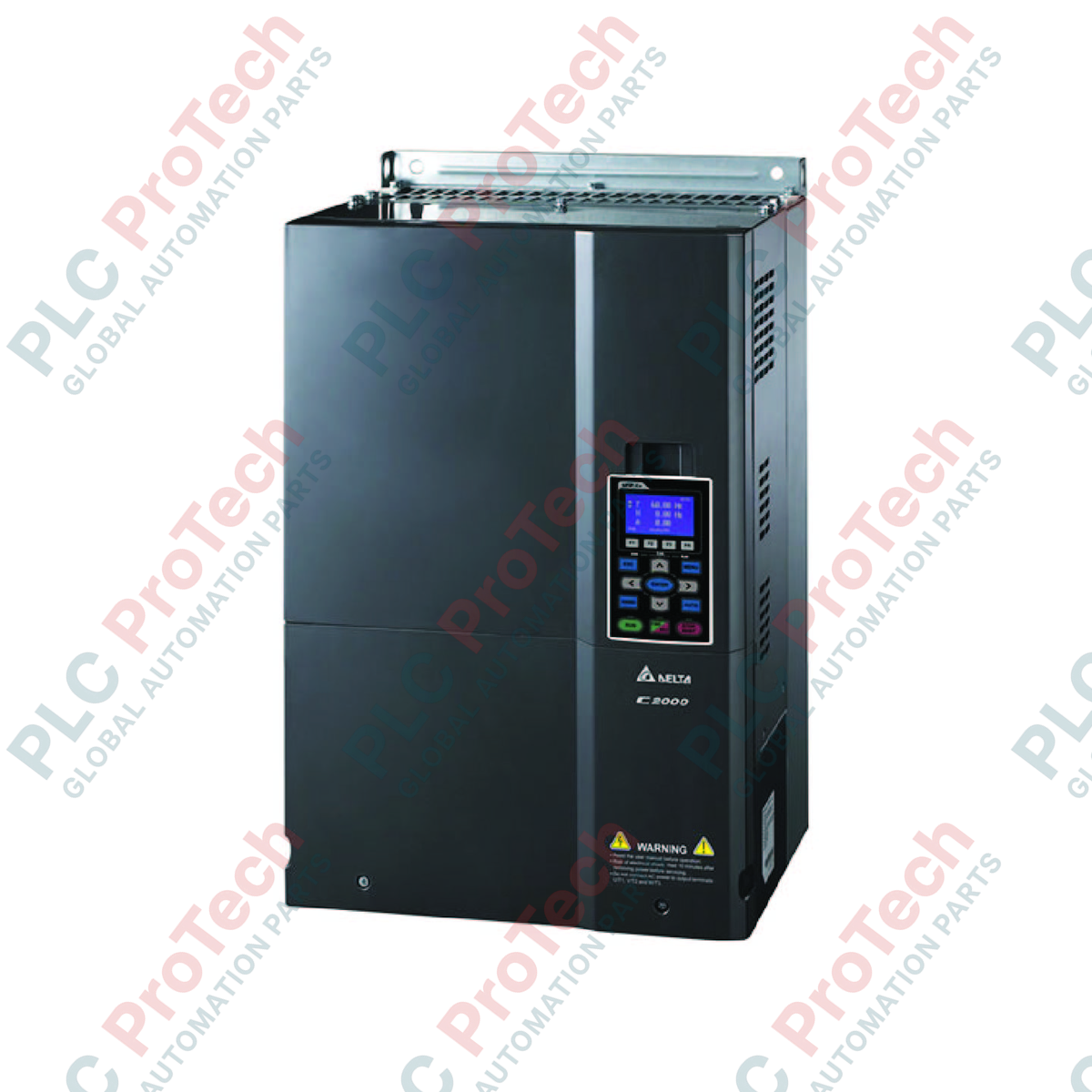

Il VFD750C43A-00 (VFD750C43A-00) è un azionamento a frequenza variabile ad alta potenza per impieghi gravosi, progettato da Delta nell'ambito della piattaforma di punta Serie C2000. Con una capacità di uscita di 75 kW (100 HP) e una corrente nominale continua in uscita di 150 A, questo azionamento con controllo orientato al campo è ottimizzato per processi di automazione industriale caratterizzati da elevata inerzia e coppia elevata. In settori industriali pesanti e critici, come la raffinazione del petrolio, le operazioni minerarie in profondità, gli impianti di lavorazione dei metalli e le strutture per la distribuzione idrica su larga scala, il VFD750C43A-00 protegge le trasmissioni meccaniche e riduce i tempi di fermo imprevisti della produzione grazie alla regolazione della coppia in tempo reale, alle funzionalità PLC integrate e all'elevata capacità di sovraccarico. Il suo design ad alta potenza con telaio Frame D offre le prestazioni termiche ed elettriche affidabili necessarie per mantenere in funzione senza problemi i macchinari continui dell'impianto in presenza di carichi variabili.

Scomposizione del codice prodotto

Delta utilizza un codice alfanumerico strutturato per definire le opzioni strutturali ed elettriche della piattaforma C2000:

• VFD: azionamento a frequenza variabile (classificazione del prodotto)

• 750: potenza motore applicabile di 75 kW (100 HP) (dimensioni telaio Frame D)

• C: Serie C2000 progettata per il controllo vettoriale orientato al campo e per prestazioni in condizioni gravose

• 43: tensione di linea in ingresso di 460 V CA, trifase

• A: struttura meccanica installabile a parete

• 00: livello di protezione IP00 (telaio di tipo aperto che richiede un involucro elettrico esterno)

Specifiche tecniche principali

La seguente matrice dei parametri prestazionali descrive in dettaglio i limiti meccanici, elettrici e ambientali verificati per l'impiego del sistema in condizioni gravose:

Base di conoscenza tecnica e domande frequenti

Quali sono le principali considerazioni sulla sicurezza durante il montaggio di un telaio di azionamento con grado di protezione IP00?

Una classificazione IP00 indica che il drive presenta un design a telaio aperto con sbarre elettriche e terminali di potenza esposti. Non offre alcuna protezione intrinseca contro polvere, umidità o contatto accidentale con le persone. Deve essere installato all'interno di un armadio di controllo industriale dedicato e chiuso a chiave, conforme agli standard di protezione ambientale IP/NEMA appropriati richiesti per l'ambiente di fabbrica.

In che modo il controllo integrato orientato al campo (FOC) migliora il funzionamento del motore?

L'algoritmo di controllo vettoriale FOC disaccoppia matematicamente la corrente dello statore del motore in componenti indipendenti che producono rispettivamente coppia e flusso. Misurando le correnti di fase in tempo reale, ottiene una risposta dinamica eccezionale, una regolazione precisa della velocità fino a velocità zero e la massima coppia di avviamento per carichi pesanti come sistemi di trasporto a nastro carichi o pompe volumetriche ad alta pressione.

Questo drive C2000 può azionare moderni motori sincroni a magneti permanenti (PM)?

Sì, l'architettura C2000 è una piattaforma di azionamento ibrida. Offre algoritmi firmware nativi per azionare sia i tradizionali motori asincroni CA a gabbia di scoiattolo sia i motori sincroni a magneti permanenti ad alta efficienza (IPMSM / SPMSM), nelle modalità sensorless ad anello aperto e nelle configurazioni ad anello chiuso con retroazione dell'encoder.

Linee guida per la messa in servizio sul campo e la sicurezza

• Progettazione termica dell'involucro e distanze: Poiché questo drive da 75 kW genera una notevole dissipazione termica interna con carichi continui di 150 Amp, installare il telaio Frame D in posizione verticale all'interno dell'armadio di controllo. Mantenere una distanza libera non ostruita di almeno 75 mm su entrambi i lati e di 150 mm sopra e sotto i gruppi delle ventole di raffreddamento. Assicurarsi che il sistema di ventilazione ad aria forzata o di climatizzazione dell'armadio mantenga la temperatura interna al di sotto di 40 deg C.

• Protocolli di serraggio dei conduttori di potenza e dei terminali: Assicurarsi che tutti i cavi di ingresso di grande sezione (R/L1, S/L2, T/L3), i cavi di uscita verso il motore (U/T1, V/T2, W/T3) e le resistenze di frenatura CC esterne siano fissati saldamente. Serrare tutta la bulloneria dei terminali al livello di serraggio elevato esatto specificato nel manuale del Frame D. I collegamenti allentati causano sollecitazioni termiche localizzate, gravi rischi di formazione di archi elettrici e notevoli squilibri delle tensioni di fase.

• Messa a terra contro le interferenze elettromagnetiche ad alta frequenza: Utilizzare un cavo continuo schermato e omologato per VFD tra il drive e il motore. Collegare saldamente la schermatura in rame intrecciato sia alla barra di terra dell'involucro del drive sia al telaio della scatola di giunzione del motore. Questo percorso a bassa impedenza devia in sicurezza il rumore di commutazione PWM ad alta frequenza lontano dai cavi di controllo a 24 VDC e dalle reti di strumentazione sensibili nelle vicinanze.
