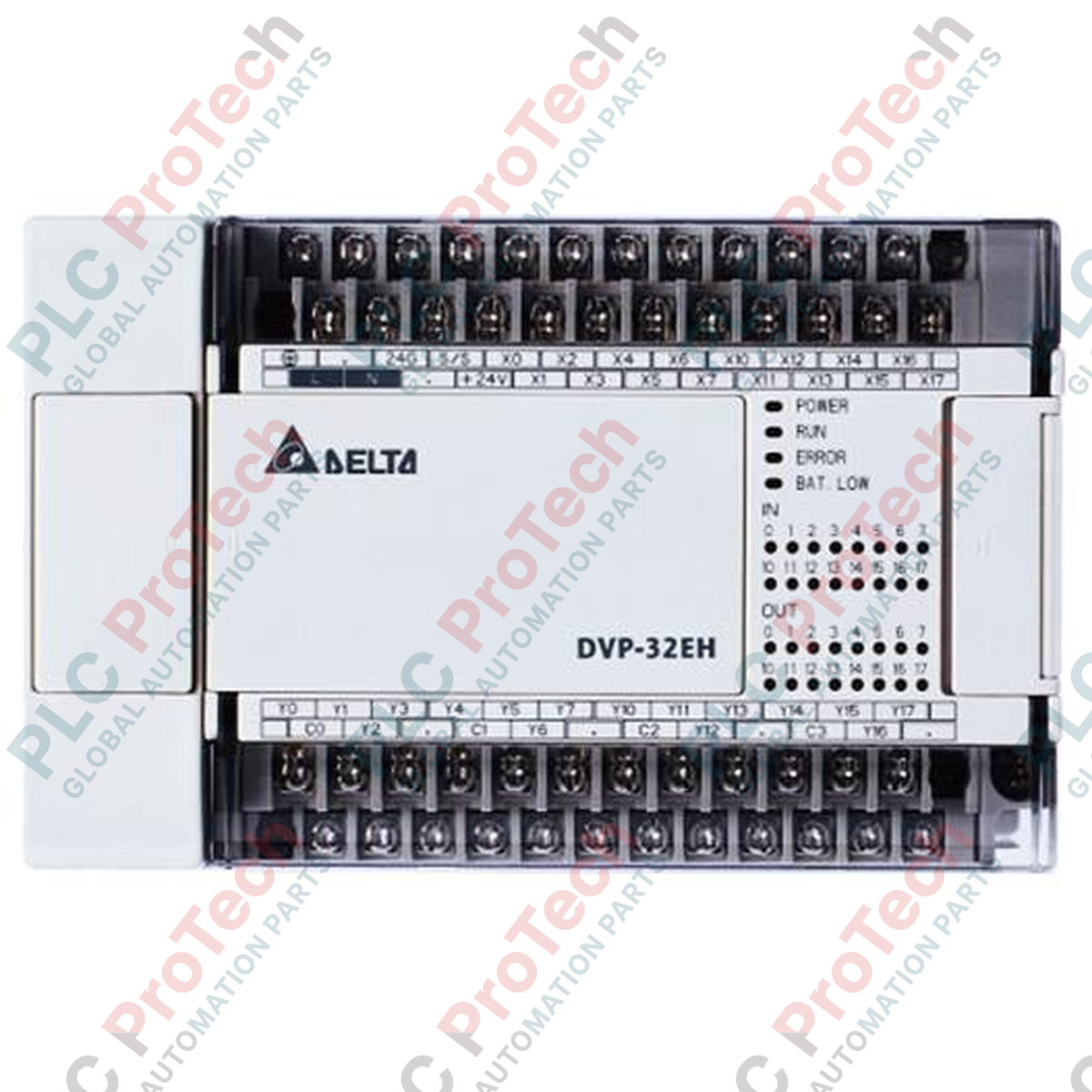

PLC ad alte prestazioni DELTA serie DVP-EH3 DVP32EH00T2-L

Panoramica del prodotto

Il DVP32EH00T2-L (DVP32EH00T2L) è un'unità di elaborazione principale ad alta velocità della serie DVP-EH3 di punta di Delta. Questa "Unità base" offre 32 punti I/O integrati (16 ingressi digitali e 16 uscite a transistor) in un telaio modulare ad alta densità. In quanto modello di punta della linea DVP-E, la serie EH3 è progettata specificamente per applicazioni industriali avanzate che richiedono elevate velocità di esecuzione e un controllo preciso del movimento. Il suffisso "L" indica generalmente una configurazione specializzata o un hardware interno ottimizzato all'interno della famiglia EH3, rendendola un controller ideale per l'etichettatura ad alta velocità, le linee di assemblaggio automatizzate e i sistemi di posizionamento multiasse.

Configurazione tecnica

L'hardware DVP32EH00T2-L è progettato per ottenere il massimo rendimento. Dispone di 16 ingressi digitali ad alta velocità e 16 uscite a transistor NPN. Lo stadio a transistor è una caratteristica fondamentale per il controllo del movimento, poiché supporta l'uscita di treni di impulsi ad alta velocità (fino a 200 kHz) per il collegamento diretto a servoazionamenti e azionamenti per motori passo-passo. L'architettura della CPU offre una capacità di programma di ben 30k passi e 12k parole di registri dati, consentendo di memorizzare profili di movimento complessi e ricette di macchina. Per la connettività, l'unità include porte standard RS-232 e RS-485, con supporto del protocollo Modbus per una comunicazione semplice con HMI e dispositivi di campo.

Specifiche tecniche

Domande frequenti tecniche

Qual è il vantaggio della serie EH3 rispetto alla serie EH2?

La serie EH3 offre un notevole aumento delle prestazioni, con un'esecuzione delle istruzioni più rapida (0.24 $\mu s$ rispetto a 0.35 $\mu s$) e una gestione migliorata degli impulsi ad alta velocità. Mentre i modelli EH2 generalmente raggiungono un massimo di 100 kHz, la serie EH3 può gestire uscite a impulsi fino a 200 kHz, consentendo una maggiore precisione e tempi di ciclo più rapidi nelle applicazioni di controllo del movimento.

Questo PLC può essere utilizzato per commutare elettrovalvole a 220V AC?

No. Poiché il DVP32EH00T2-L dispone di uscite a transistor, è destinato esclusivamente a carichi CC (in genere 5–30 VDC). Per controllare carichi CA, è necessario utilizzare un relè di interfaccia esterno o un optoaccoppiatore tra l'uscita del PLC e l'elettrovalvola.

La versione "L" è compatibile con i moduli di espansione EH3 standard?

Sì. Il DVP32EH00T2-L mantiene il bus di espansione DVP-EH standard. È possibile aggiungere diversi moduli di espansione sul lato destro, inclusi moduli I/O analogici, moduli per la misurazione della temperatura (PT/TC) e ulteriori punti I/O digitali, fino a una capacità massima del sistema di 512 punti.

Guida all'ingegneria e all'installazione

• Cablaggio del treno di impulsi: Quando si utilizzano le uscite a impulsi ad alta velocità da 200 kHz per il posizionamento dei servoazionamenti, utilizzare sempre cavi a doppino intrecciato schermato (STP). Ciò è fondamentale per evitare che le interferenze elettromagnetiche (EMI) inducano "impulsi di disturbo", che potrebbero causare deriva della posizione o un comportamento irregolare del motore.

• Integrità dell'alimentazione: L'ingresso CA "Tipo H" è progettato per un'alimentazione universale da 100–240 VAC. Per proteggere la CPU ad alta velocità dai transitori di linea, si consiglia di utilizzare un filtro di rete e un interruttore automatico dedicato. Assicurarsi che il terminale di terra (G) sia collegato a una messa a terra pulita e a bassa impedenza.

• Considerazioni termiche: Quando si monta il PLC su una guida DIN da 35 mm, assicurarsi di lasciare uno spazio verticale minimo di 50 mm sopra e sotto l'unità. L'elaborazione ad alta velocità dell'EH3 genera più calore rispetto ai PLC standard; un flusso d'aria adeguato è essenziale per evitare la riduzione delle prestazioni termiche dei componenti interni.
