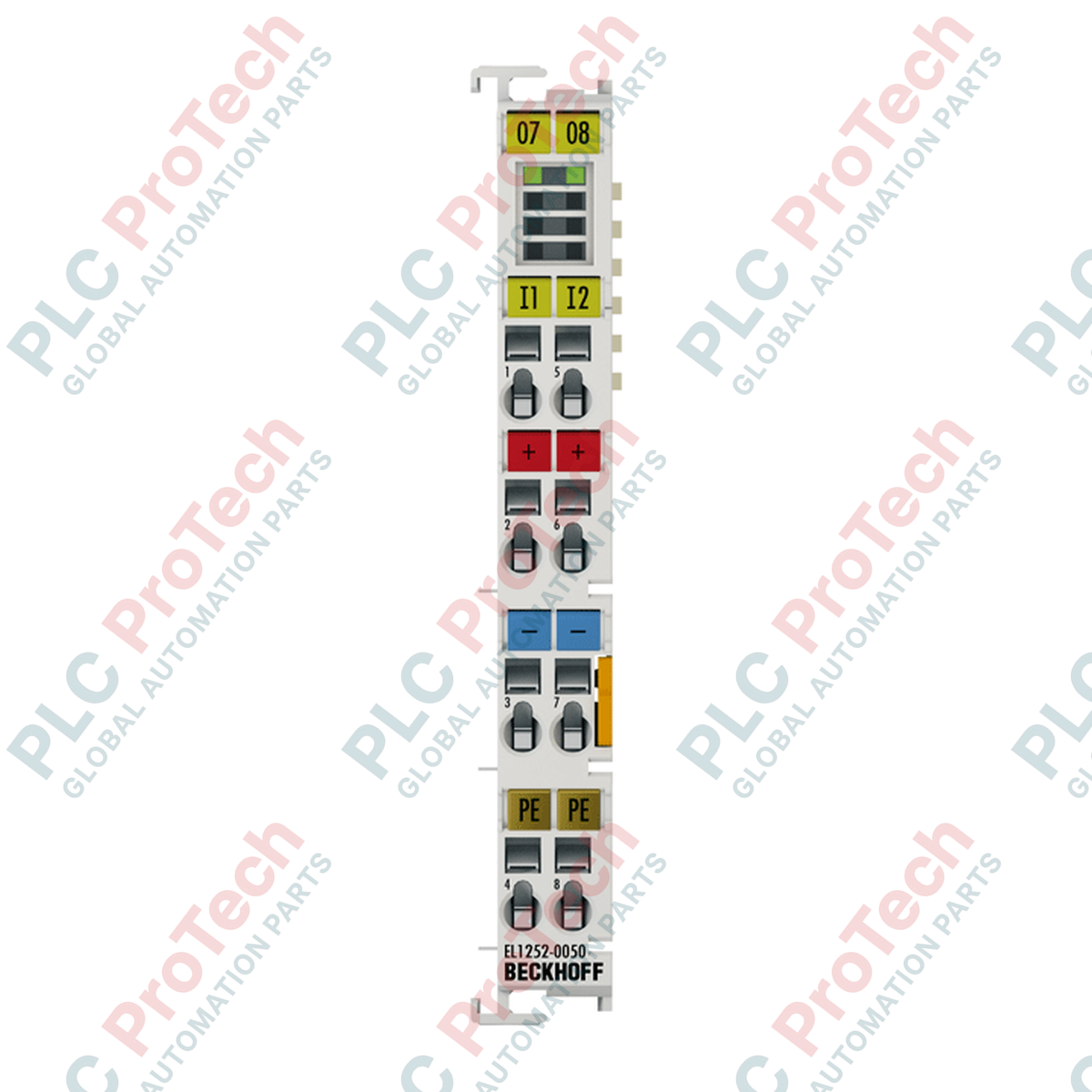

EL1252-0050 BECKHOFF Terminale EtherCAT a 2 canali con ingressi digitali 5 V CC

Panoramica del prodotto

Il EL1252-0050 (EL12520050) è un terminale di ingresso digitale a 2 canali ad alta precisione, progettato per l'acquisizione ultraveloce dei segnali all'interno dell'ecosistema EtherCAT. Con una tensione nominale di 5 VDC, questo modulo è progettato specificamente per applicazioni che richiedono una precisione dell'ordine dei microsecondi, come l'etichettatura ad alta velocità, l'analisi della modulazione della larghezza d'impulso (PWM) o il controllo del movimento sincronizzato nei settori dei semiconduttori e della stampa. Utilizzando la tecnologia Distributed Clocks (DC), il EL1252-0050 offre una funzionalità di marcatura temporale con una risoluzione di 1 ns, consentendo al sistema di controllo di registrare esattamente quando si verifica un fronte del segnale, indipendentemente dal tempo di ciclo del bus. Questa capacità è fondamentale per ridurre il jitter e garantire prestazioni deterministiche nei processi automatizzati ad alta velocità, dove ogni microsecondo influisce sulla qualità del prodotto e sulla produttività.

Configurazione tecnica

Il EL1252-0050 dispone di una tecnologia di collegamento a 4 fili, che supporta un rilevamento del segnale estremamente accurato con un filtro di ingresso tipico inferiore a 1 microsecondo. La sua architettura hardware è incentrata sulla funzione "Timestamping", che consente al terminale di memorizzare l'istante esatto dell'ultimo fronte del segnale. Con una velocità di esecuzione interna di 10 ns e una precisione di 10 ns (più il ritardo di ingresso), offre una trasparenza temporale ai vertici del settore. Il terminale è progettato per il sistema E-bus EtherCAT, assorbe tipicamente 90 mA e fornisce un isolamento elettrico di 500 V tra il potenziale di campo e la logica interna, garantendo un funzionamento affidabile in ambienti industriali soggetti a disturbi elettrici.

Specifiche tecniche

Domande frequenti tecniche

In che modo la funzione di marcatura temporale del EL1252-0050 è vantaggiosa per le applicazioni ad alta velocità?

La funzione di marcatura temporale consente al terminale di registrare l'istante preciso in cui un ingresso digitale commuta (fronte di salita o di discesa) con una risoluzione di 1 ns. A differenza degli ingressi standard, interrogati una volta per ogni ciclo del PLC, il EL1252-0050 acquisisce l'istante dell'evento indipendentemente dal ciclo, consentendo al controllore di calcolare velocità o posizioni con una precisione molto maggiore di quella che il tempo di ciclo permetterebbe altrimenti.

Quale tipo di cablaggio è consigliato per garantire l'integrità del segnale a 5 VDC?

Data l'elevata velocità e la bassa tensione (5 VDC) dei segnali, si consiglia di utilizzare cavi schermati a doppino intrecciato per evitare che le interferenze elettromagnetiche (EMI) provochino falsi trigger. Il terminale supporta conduttori rigidi, flessibili e terminati con ferrule da AWG 28 a 14.

Questo terminale può essere utilizzato in ambienti pericolosi?

Sì, il EL1252-0050 è certificato ATEX con la marcatura II 3 G Ex nA IIC T4 Gc, che lo rende adatto all'uso in atmosfere esplosive di Zona 2, a condizione che l'installazione sia conforme ai requisiti standard per gli involucri di sicurezza.

Guida tecnica e all'installazione

• Sincronizzazione Distributed Clocks (DC): Per sfruttare la risoluzione di 1 ns della marcatura temporale, assicurarsi che l' EtherCAT Master sia configurato per abilitare i Distributed Clocks. La precisione della marcatura temporale dipende dalla sincronizzazione DC dell'intero segmento di rete; pertanto, utilizzare cavi Cat5e o superiori di alta qualità per il collegamento E-bus.

• Eliminazione dei rimbalzi del segnale: Sebbene il modulo disponga di un filtro molto rapido (tip. < 1 us), è necessario tenere presente che gli interruttori meccanici possono rimbalzare per diversi millisecondi. Questo terminale è preferibilmente abbinato a sensori elettronici (TTL, CMOS) anziché a contatti meccanici, per evitare più marcature temporali false.

• Dissipazione del calore e montaggio: Installare il terminale su una guida DIN standard da 35 mm. Quando si montano più terminali ad alta velocità affiancati, assicurare una ventilazione adeguata all'interno dell'armadio di controllo per mantenere l'intervallo di temperatura di esercizio da 0 a +55 Celsius. L'uso del sistema di collegamento a doppio slot e con chiave garantisce la stabilità meccanica contro le vibrazioni (conforme alla norma EN 60068-2-6).
