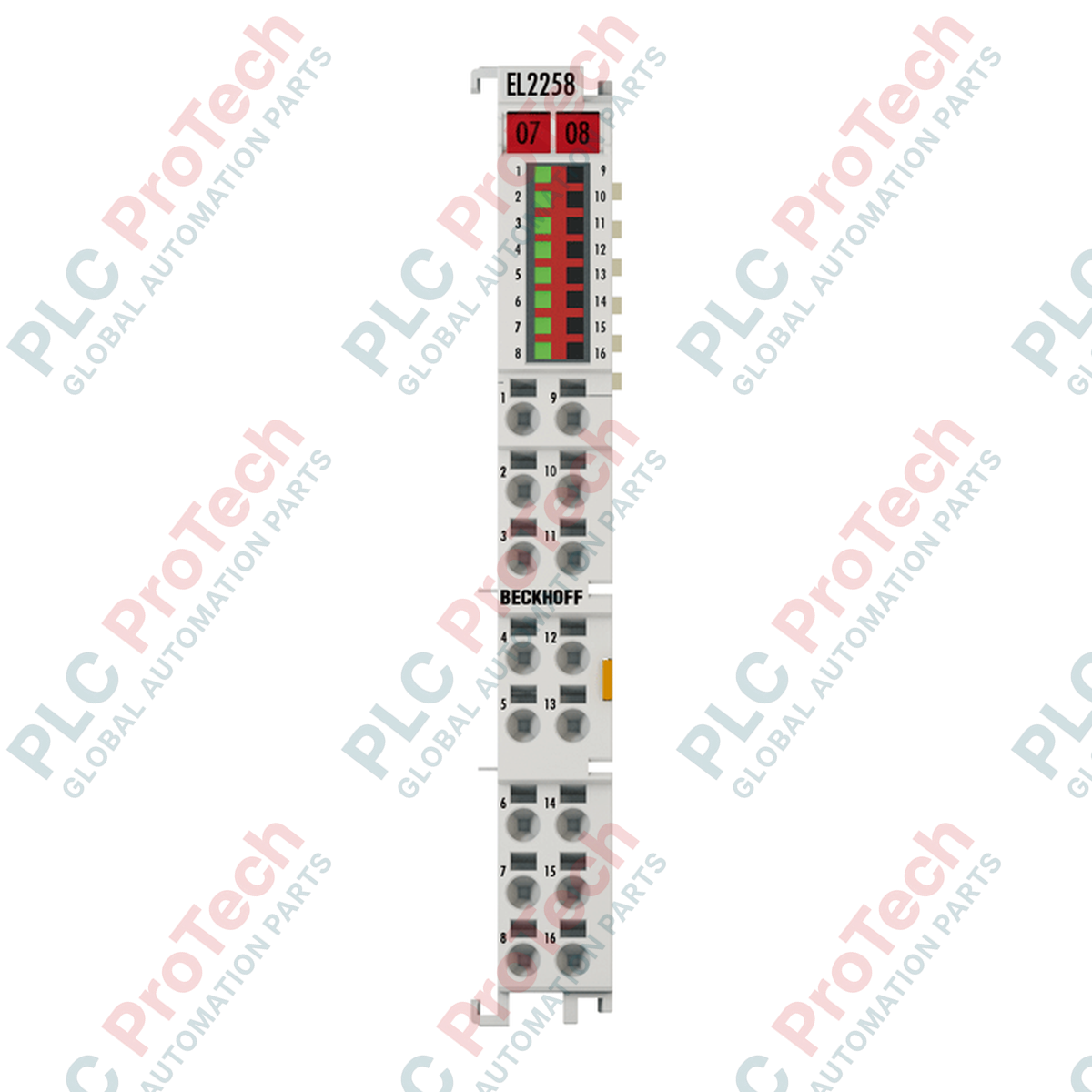

EL2258 BECKHOFF Terminale di uscita digitale a 8 canali con timestamp multipli

Panoramica del prodotto

Il EL2258 (EL 2258) è un terminale di uscita digitale a 8 canali ad alte prestazioni, progettato per la sincronizzazione ultra-precisa e la commutazione ad alta velocità all'interno di una rete EtherCAT. Funzionando a 24 V CC con una capacità di 0,5 A per canale, il EL2258 si distingue per la funzionalità di multi-timestamping e per i Distributed Clocks (DC) integrati. Questo terminale è progettato per applicazioni in cui i tempi di ciclo standard non sono sufficienti, come i sistemi di smistamento ad alta velocità, il controllo laser e l'assemblaggio elettronico di precisione. Consentendo l'esecuzione di più comandi di commutazione all'interno di un singolo ciclo di comunicazione, il EL2258 raggiunge una precisione temporale significativamente inferiore a 1 microsecondo, garantendo che i fronti di uscita siano posizionati esattamente quando richiesto dal processo.

Configurazione tecnica

Il EL2258 utilizza un alloggiamento ad alta densità (HD) per fornire 8 canali in una larghezza ridotta di 12 mm, usando la tecnologia di connessione a 2 fili. Il suo punto di forza è la capacità di "multi-timestamping": può memorizzare ed eseguire fino a 10 eventi di commutazione per canale, a seconda della configurazione, in relazione al Distributed Clock. Lo stadio di uscita utilizza un design di tipo push, ottimizzato per carichi ohmici, induttivi e a lampada, con protezione integrata contro i cortocircuiti e contro l'inversione di tensione. Con tempi di esecuzione interni compresi tra 10 e 40 microsecondi, il terminale può rilevare ed elaborare tra 100 e 25.000 fronti al secondo. La sicurezza elettrica è garantita da un isolamento di 500 V tra la logica dell'E-bus e il potenziale di campo.

Specifiche tecniche

FAQ tecniche

Che cos'è esattamente il "multi-timestamping" e in cosa differisce dalle uscite standard?

Le uscite digitali standard si aggiornano una volta per ciclo PLC. Il multi-timestamping consente a  EL2258 di ricevere dal controllore un buffer contenente più timestamp. Il terminale commuta quindi autonomamente l’uscita negli istanti esatti indicati, indipendentemente da quando arriva il telegramma EtherCAT successivo. Ciò consente frequenze di commutazione molto superiori alla frequenza del ciclo del bus di campo.

Questo terminale supporta i Distributed Clock (DC)?

Sì, i Distributed Clock sono essenziali per  EL2258 . Sincronizzano gli orologi locali di tutti i dispositivi EtherCAT con un riferimento temporale comune. Questa sincronizzazione consente al terminale di eseguire i comandi con timestamp con una precisione nettamente migliore di un microsecondo.

Posso utilizzare EL2258 per carichi induttivi?

Sì.  EL2258 è classificato per carichi induttivi con un’energia massima di interruzione di 150 mJ per canale. Tuttavia, per carichi induttivi molto grandi o per la commutazione ad alta frequenza di solenoidi, si consiglia sempre di verificare la dissipazione dell’energia per evitare l’usura prematura dello stadio di uscita.

Guida alla progettazione e all’installazione

Cablaggio negli alloggiamenti HD (alta densità):

 EL2258 utilizza il design dei terminali HD, che offre 16 punti di connessione in un alloggiamento da 12 mm. A causa della struttura compatta, assicurarsi di utilizzare le sezioni corrette dei cavi: conduttori rigidi fino a 1,5 mm² o conduttori flessibili con puntalini fino a 0,75 mm². Utilizzare un piccolo cacciavite per azionare i morsetti a molla. La tecnologia a 2 fili consente di terminare direttamente sul modulo sia il segnale sia la relativa massa/riferimento in alcune configurazioni, semplificando il cablaggio del quadro.

Configurazione TwinCAT e attivazione automatica:

Quando si integra  EL2258 in TwinCAT, assicurarsi che la scheda "DC" (Distributed Clock) sia configurata nella modalità "DC-Synchronous". La funzione "Auto-activation" consente al terminale di avviare automaticamente la sequenza di uscita non appena riceve il primo timestamp valido. Per sfruttare appieno la temporizzazione di precisione, è necessario mappare l’immagine di processo del timestamp di 9 byte nelle variabili del PLC.

Considerazioni termiche:

Sebbene il terminale sia classificato per 0,5 A per canale, un modulo completamente carico (8 x 0,5 A = 4 A di corrente di campo totale) genera calore interno. Assicurarsi che l’ambiente di installazione mantenga un’umidità del 95% senza condensa e una temperatura ambiente inferiore a 55°C. Se si montano più unità  EL2258 affiancate in un piccolo quadro con commutazione ad alta frequenza, valutare l’aggiunta di una ventola o il distanziamento dei moduli per evitare il declassamento termico.
