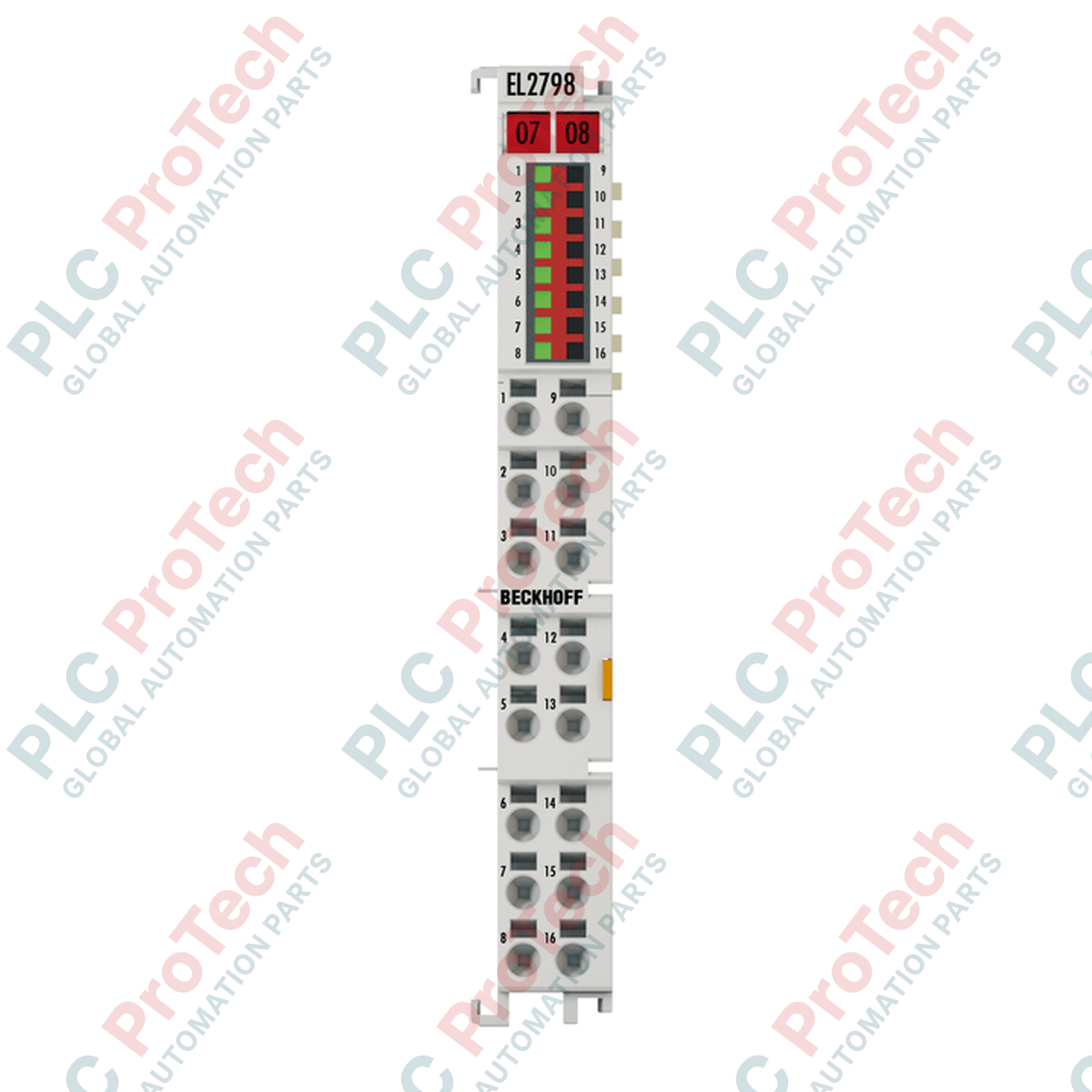

EL2798 BECKHOFF Terminale EtherCAT a 8 canali con uscite a relè a stato solido

Panoramica del prodotto

 EL2798 (EL2798) è un terminale EtherCAT ad alta densità dotato di otto uscite a relè allo stato solido (SSR) a potenziale zero, progettato per colmare il divario tra i relè meccanici tradizionali e la commutazione digitale ad alta velocità. Progettato per il controllo di precisione in sistemi automatizzati, come la gestione HVAC, i processi chimici leggeri e le sequenze industriali generiche,  EL2798 funziona come sostituto elettronico altamente affidabile dei contatti normalmente aperti convenzionali. Utilizzando la tecnologia a semiconduttori invece di parti mobili, questo modulo elimina l'usura dei contatti e la formazione di archi elettrici meccanici, prolungando significativamente la durata di servizio dell'interfaccia di controllo. Con una capacità di corrente di 2 A per canale e una resistenza allo stato attivo ultra bassa di 0.03 Ohm, garantisce una trasmissione efficiente della potenza con perdite termiche minime nelle applicazioni ad alto ciclo di lavoro.

Configurazione tecnica

 EL2798 è alloggiato in un contenitore compatto High Density (HD) da 12 mm e utilizza una tecnologia di collegamento a 2 fili per gestire otto contatti normalmente aperti indipendenti. L'architettura hardware supporta un intervallo di tensione fino a 30 VAC o 48 VDC (ohmico), garantendo un isolamento elettrico completo di 500 V tra l'E-bus interno e il potenziale di campo. A differenza delle uscite digitali standard, questi contatti a potenziale zero consentono di commutare diversi livelli di tensione su vari canali, a condizione che l'isolamento tra i canali rimanga inferiore a 200 V. Il modulo è ottimizzato per la durata, con una tolleranza alla corrente di picco di 50 A per 10 ms per gestire le correnti di spunto iniziali, mantenendo al contempo un basso consumo di corrente dall'E-bus, tipicamente pari a 140 mA.

Specifiche tecniche

Domande frequenti tecniche

EL2798 può commutare carichi induttivi come grandi elettrovalvole?

 EL2798 è ottimizzato per carichi ohmici. Se utilizzato con carichi induttivi, è necessario installare circuiti di protezione esterni, come diodi di ricircolo per la corrente continua o varistori per la corrente alternata, per sopprimere la forza controelettromotrice. Il modulo non è protetto dai cortocircuiti, quindi è fondamentale garantire che le correnti di picco rimangano entro il limite di 5 A (100 ms) per assicurare una lunga durata dell'hardware.

Quali sono i principali vantaggi di questo relè allo stato solido rispetto a un relè meccanico EL2602 standard?

I principali vantaggi sono l'assenza di usura meccanica e la commutazione silenziosa. Mentre i relè meccanici hanno un numero finito di cicli di commutazione, il design allo stato solido di  EL2798 può gestire un numero di operazioni praticamente illimitato, a una velocità di attivazione maggiore (1.8 ms). È la scelta ideale per le applicazioni che prevedono commutazioni ad alta frequenza o in cui è necessario evitare la formazione di archi esplosivi.

Le uscite sono veramente indipendenti per diverse fonti di alimentazione?

Sì, le uscite sono a potenziale zero, ovvero non sono collegate a una linea di alimentazione interna comune. È possibile commutare diversi circuiti esterni attraverso ciascun canale. Tuttavia, per garantire l'integrità dell'isolamento interno, mantenere una differenza di potenziale massima inferiore a 200 V tra due canali adiacenti qualsiasi.

Guida all'ingegneria e all'installazione

• Gestione termica: Quando si utilizzano più canali alla corrente nominale massima di 2 A, la corrente totale del modulo (somma) non deve superare 10 A. Assicurare una ventilazione sufficiente nel quadro di controllo. Nelle configurazioni ad alta densità su guida DIN, si raccomanda di mantenere una temperatura ambiente compresa tra 0 e +55 Celsius per evitare il derating termico dei componenti allo stato solido.

• Cablaggio e terminazione: Utilizzare i morsetti ad azionamento elastico dell'alloggiamento HD per realizzare collegamenti a tenuta di gas. Per conduttori flessibili con capicorda, la sezione consigliata è compresa tra 0.14 e 0.75 mm quadrati. Assicurare una lunghezza di spelatura compresa tra 8 e 9 mm per evitare fili esposti o contatti inadeguati, che potrebbero aumentare la resistenza e la generazione di calore sul morsetto.

• Protezione dai cortocircuiti: Poiché  EL2798 non è protetto dai cortocircuiti, è obbligatorio installare a monte dell'alimentazione lato campo fusibili ad azione ultrarapida o interruttori automatici appropriati. Ciò protegge gli interruttori a semiconduttore interni da guasti catastrofici in caso di errore nel cablaggio di campo o di cortocircuito del carico.
