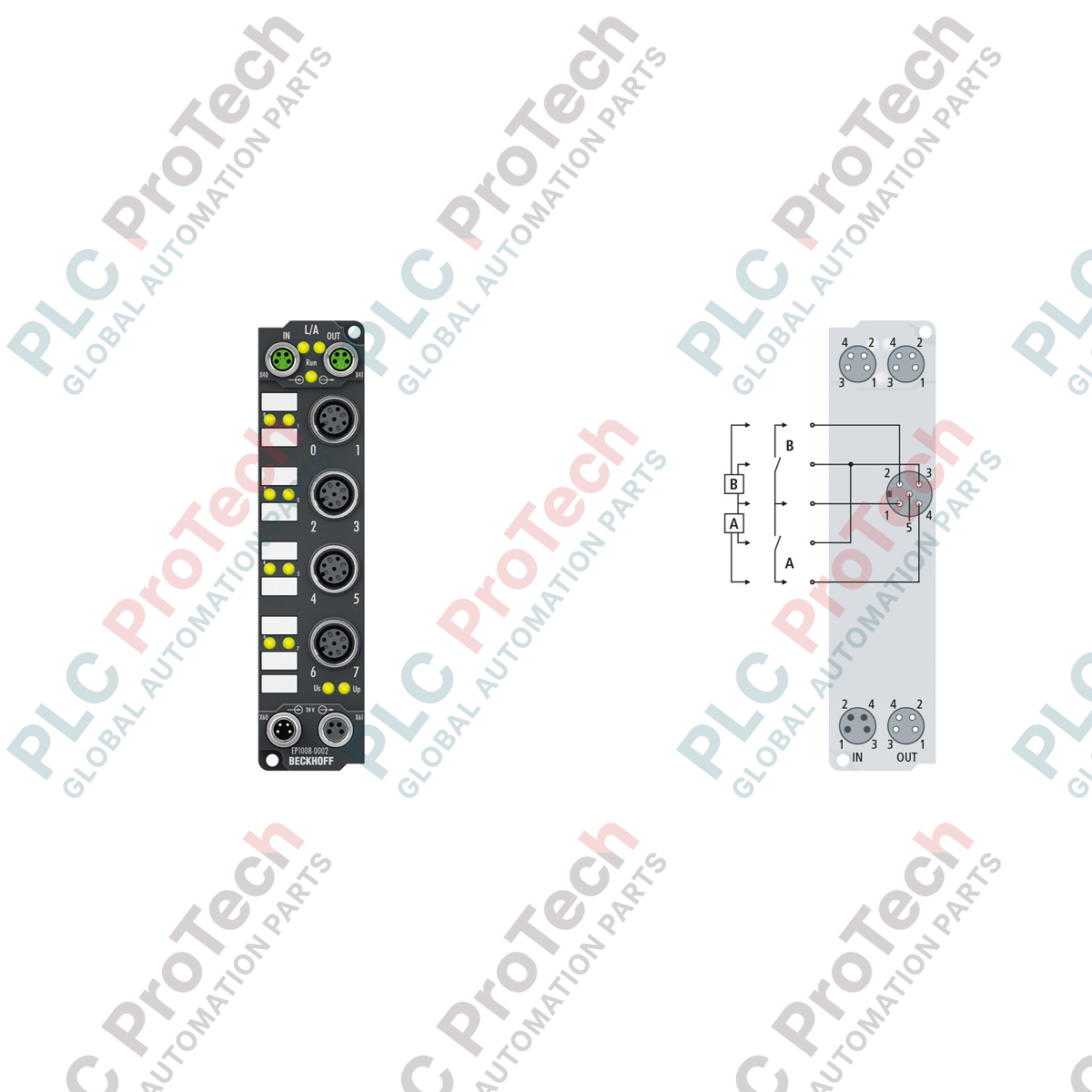

EP1008-0002 BECKHOFF Modulo EtherCAT Box a 8 canali con ingressi digitali

Panoramica del prodotto

L' EP1008-0002 (EP10080002) è un EtherCAT Box ad alte prestazioni progettato per l'integrazione diretta sul campo, senza la necessità di un armadio di controllo protettivo. Questo modulo di ingresso digitale a 8 canali è progettato per acquisire segnali di comando binari dal livello di processo e trasmetterli, con isolamento elettrico, al controllore di automazione di livello superiore. Ottimizzato per architetture decentralizzate in ambienti industriali difficili, come linee di assemblaggio automobilistico, confezionamento ad alta velocità e macchinari pesanti, questo modulo riduce significativamente la complessità del cablaggio e minimizza la latenza del segnale. Grazie all'alimentazione locale dei sensori a 24 V CC e a un robusto alloggiamento con grado di protezione IP67, l' EP1008-0002 garantisce la massima disponibilità del sistema e un'affidabilità operativa elevata nelle applicazioni critiche, dove lo spazio e la resistenza alle condizioni ambientali sono fondamentali.

Configurazione tecnica

L'architettura hardware dell'EP1008-0002 è basata sul protocollo EtherCAT ad alta velocità, consentendo l'acquisizione sincronizzata dei dati in sistemi distribuiti di grandi dimensioni. Il modulo dispone di otto ingressi digitali conformi agli standard EN 61131-2 (tipo 1/3) e utilizza un filtro di ingresso da 3,0 ms per sopprimere efficacemente il rumore elettrico e il rimbalzo dei segnali dei contatti meccanici. Il collegamento avviene tramite connettori circolari M12 a 5 pin conformi agli standard industriali, che garantiscono un'interfaccia sicura e resistente alle vibrazioni per i sensori. La distribuzione dell'alimentazione è gestita tramite un collegamento M8 dedicato per l'ingresso e la connessione a valle, consentendo di collegare in modo efficiente più box in "daisy chain". I circuiti interni sono isolati elettricamente fino a 500 V, proteggendo il segmento principale della rete EtherCAT da possibili sovratensioni sul lato campo o anelli di massa.

Specifiche tecniche

Domande frequenti tecniche

Come gestisce l'EP1008-0002 l'alimentazione dei sensori in caso di cortocircuito?

Il modulo ricava l'alimentazione dei sensori dalla tensione di comando (US). È dotato di una protezione contro i cortocircuiti per l'alimentazione complessiva dei sensori, con un limite di corrente massimo di 0,5 A. Se si verifica un guasto a livello del sensore, il modulo impedisce che il guasto danneggi l'elettronica interna o interrompa la comunicazione EtherCAT principale.

Qual è la differenza principale tra l'EP1008-0002 e i moduli EP1008 standard?

La variante -0002 utilizza specificamente connettori di ingresso M12 (a 5 pin, codificati A) invece dei connettori M8 più piccoli presenti nei modelli standard. Ciò consente di utilizzare cavi per sensori M12 standard, spesso preferiti negli ambienti industriali gravosi per la loro resistenza meccanica.

Questo modulo è adatto per atmosfere esplosive o luoghi pericolosi?

Sì, l'EP1008-0002 dispone della certificazione ATEX con la marcatura Ex II 3 G Ex nA IIC T4 Gc. Ciò ne conferma l'idoneità all'uso in aree pericolose della Zona 2, a condizione che venga installato secondo i requisiti di sicurezza specifici per le apparecchiature antiscintilla.

Guida tecnica e di installazione

• Schermatura e messa a terra: Per garantire la massima immunità EMC in ambienti caratterizzati da forti interferenze, utilizzare sempre cavi M8 schermati per l'interfaccia del bus EtherCAT. I connettori a vite devono essere serrati alla coppia specificata (in genere 0,4 Nm per M8 e 0,6 Nm per M12) per mantenere la tenuta IP67 e garantire un percorso affidabile verso terra attraverso il corpo del connettore.

• Gestione termica: Sebbene il modulo sia classificato per temperature fino a 60 deg C, evitare di montare il dispositivo a diretto contatto con macchinari che generano calore o in sacche d'aria stagnante. Si consiglia il montaggio verticale per favorire la convezione naturale. Assicurarsi che l'assorbimento totale di corrente di tutti gli 8 sensori non superi il limite di 0,5 A, per evitare l'intervento della protezione termica.

• Ridondanza dell'alimentazione: Quando si collegano in cascata le alimentazioni tramite i connettori M8 downstream, calcolare la caduta di tensione totale lungo la catena. Per i cavi lunghi, verificare che la tensione ai terminali dell'ultimo modulo rimanga entro la tolleranza di 24 VCC (-15 percento), per prevenire guasti intermittenti dei segnali di ingresso.
