EPP2316-0008 BECKHOFF Box EtherCAT P I/O ad alta densità a 16 canali

Panoramica del prodotto

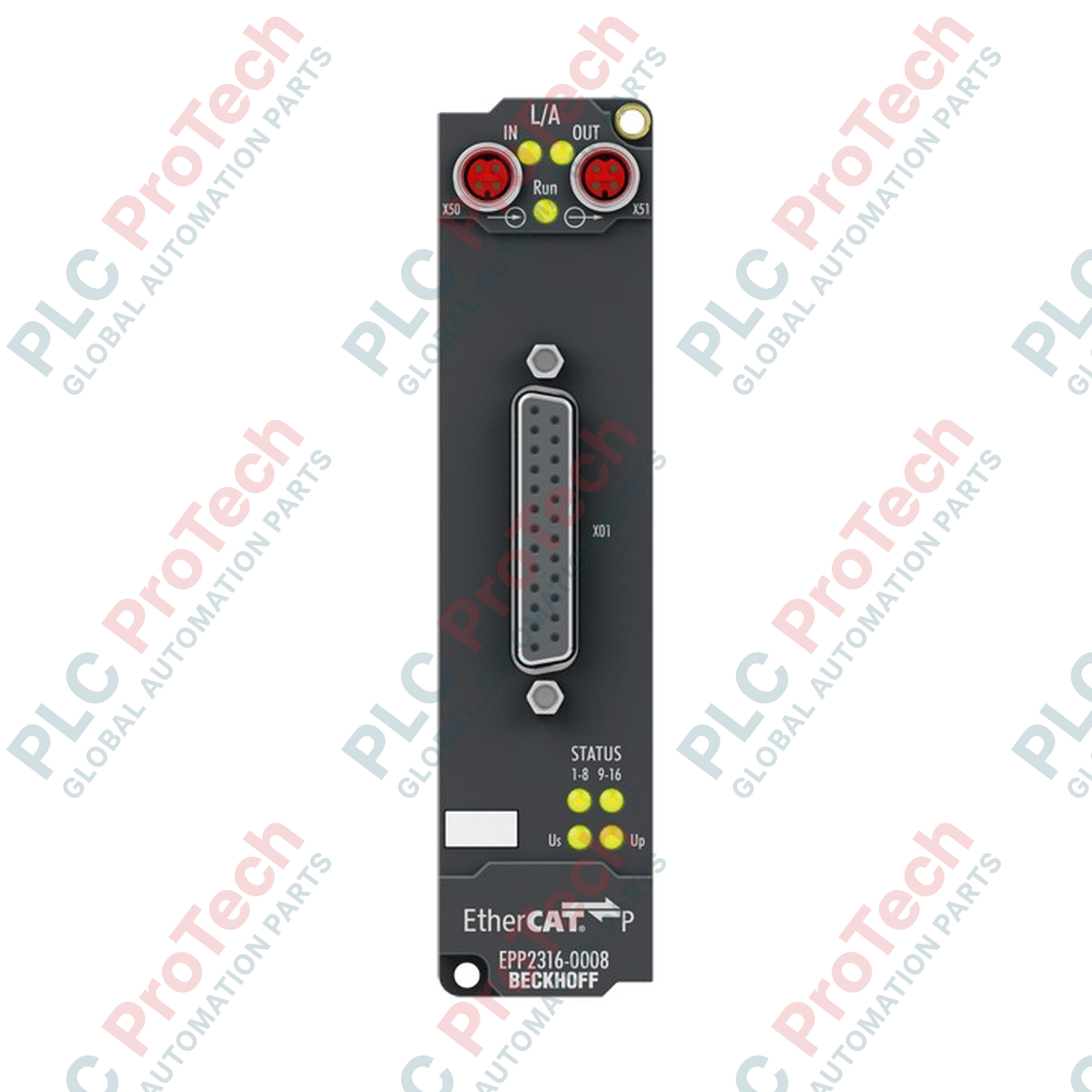

EPP2316-0008 (EPP23160008) è un modulo EtherCAT P Box ad alte prestazioni, progettato per ambienti di automazione decentralizzati in cui il risparmio di spazio e l'efficienza del cablaggio sono fondamentali. Questo robusto modulo I/O integra 8 ingressi digitali e 8 uscite digitali in un unico alloggiamento compatto con grado di protezione IP67. Utilizzando la tecnologia EtherCAT P, EPP2316-0008 combina la comunicazione ultrarapida e l'alimentazione (sia $U_S$ per il sistema/i sensori sia $U_P$ per le periferiche/i carichi) in un unico cavo M8 con codifica P. Grazie a un'interfaccia D-sub a 25 pin per la connettività I/O, questo modulo è la soluzione ideale per applicazioni B2B che richiedono un'elevata densità di canali in un'installazione robusta e senza armadio, ad esempio per terminali robotici, macchine utensili modulari e sistemi di movimentazione dei materiali.

Architettura hardware e automazione con un solo cavo

EPP2316-0008 si basa sulla filosofia "One Cable Automation". I connettori M8 con codifica P impediscono il collegamento accidentale a dispositivi EtherCAT standard, garantendo che alimentazione e dati vengano trasmessi in sicurezza attraverso la stessa linea. Il lato I/O presenta una speciale presa D-sub a 25 pin (UNC4-40), che consente il collegamento rapido di cablaggi prefabbricati. Questa architettura riduce significativamente l'ingombro meccanico rispetto ai moduli che utilizzano connettori M8 o M12 singoli per ogni canale.

Gli ingressi sono conformi alle specifiche EN 61131-2 Tipo 1/3 e dispongono di un filtro rapido da 10 microsecondi, mentre le uscite forniscono fino a 0,5 A ciascuna. Sia gli ingressi sia le uscite sono protetti individualmente dai cortocircuiti, garantendo che un guasto su un singolo dispositivo di campo non comprometta il funzionamento dell'intero modulo.

Specifiche tecniche

Domande frequenti tecniche

Qual è il vantaggio del connettore M8 con codifica P?

La codifica P è una funzione di sicurezza fisica di EtherCAT P. Impedisce il collegamento del modulo a porte EtherCAT standard (con codifica A), proteggendo l'hardware da potenziali incompatibilità di tensione, poiché EtherCAT P trasporta sia l'alimentazione del sistema sia quella delle periferiche sulle coppie dati.

Come si gestisce il cablaggio D-sub a 25 pin per garantire la conformità IP67?

Per mantenere il grado di protezione IP67, è necessario utilizzare una calotta per connettore D-sub compatibile dotata di guarnizione integrata. Beckhoff offre cavi e calotte speciali preassemblati, progettati specificamente per mantenere l'integrità ambientale di EPP2316-0008 in condizioni di lavaggio o in presenza di polvere.

Questo modulo può alimentare sensori ad alta corrente?

L'alimentazione dei sensori deriva dalla tensione di controllo ($U_S$) e può fornire fino a 0,5 A complessivi. Questa alimentazione è protetta dai cortocircuiti e fornisce una fonte di energia stabile per tutti gli 8 ingressi collegati.

Guida alla progettazione e all'installazione

• Topologia EtherCAT P: Quando si collegano in cascata più moduli EPP, calcolare sempre il consumo totale di corrente da $U_S$ e $U_P$. Per le catene lunghe, utilizzare un modulo di alimentazione EtherCAT P (come EPP1328) per prevenire cadute di tensione che potrebbero causare comunicazioni intermittenti o guasti alle uscite.

• Coppia di serraggio del connettore D-sub: Quando si fissa il cavo D-sub a 25 pin, assicurarsi che le viti UNC4-40 siano serrate alla coppia raccomandata dal produttore. Un serraggio eccessivo può danneggiare le filettature interne, mentre un serraggio insufficiente compromette la tenuta IP67 e la continuità elettrica in presenza di vibrazioni.

• Strategia di messa a terra: I connettori M8 schermati forniscono una terra funzionale. Assicurarsi che la superficie di montaggio o l'adattatore per guida DIN siano collegati a un punto di terra centrale per dissipare le interferenze EMC, soprattutto in ambienti con disturbi ad alta frequenza provenienti da inverter o servomotori.

Vantaggi ingegneristici

EPP2316-0008 è un esempio eccellente di elevata densità industriale. Consolidando 16 canali in un alloggiamento IP67 con connettività D-sub, risolve il problema del "groviglio di cavi" spesso presente nei macchinari complessi. La resistenza a temperature estreme (da -25 a +60 gradi Celsius) e a vibrazioni elevate (EN 60068-2-6) lo rende una soluzione installabile ovunque. Gli ingressi a doppia compatibilità (Tipo 1/3) consentono di lavorare con un'ampia gamma di sensori industriali, mentre i rapidi tempi di commutazione permettono al modulo di sostenere i tempi ciclo ad alta velocità del protocollo EtherCAT, massimizzando l'efficacia complessiva delle apparecchiature (OEE).
