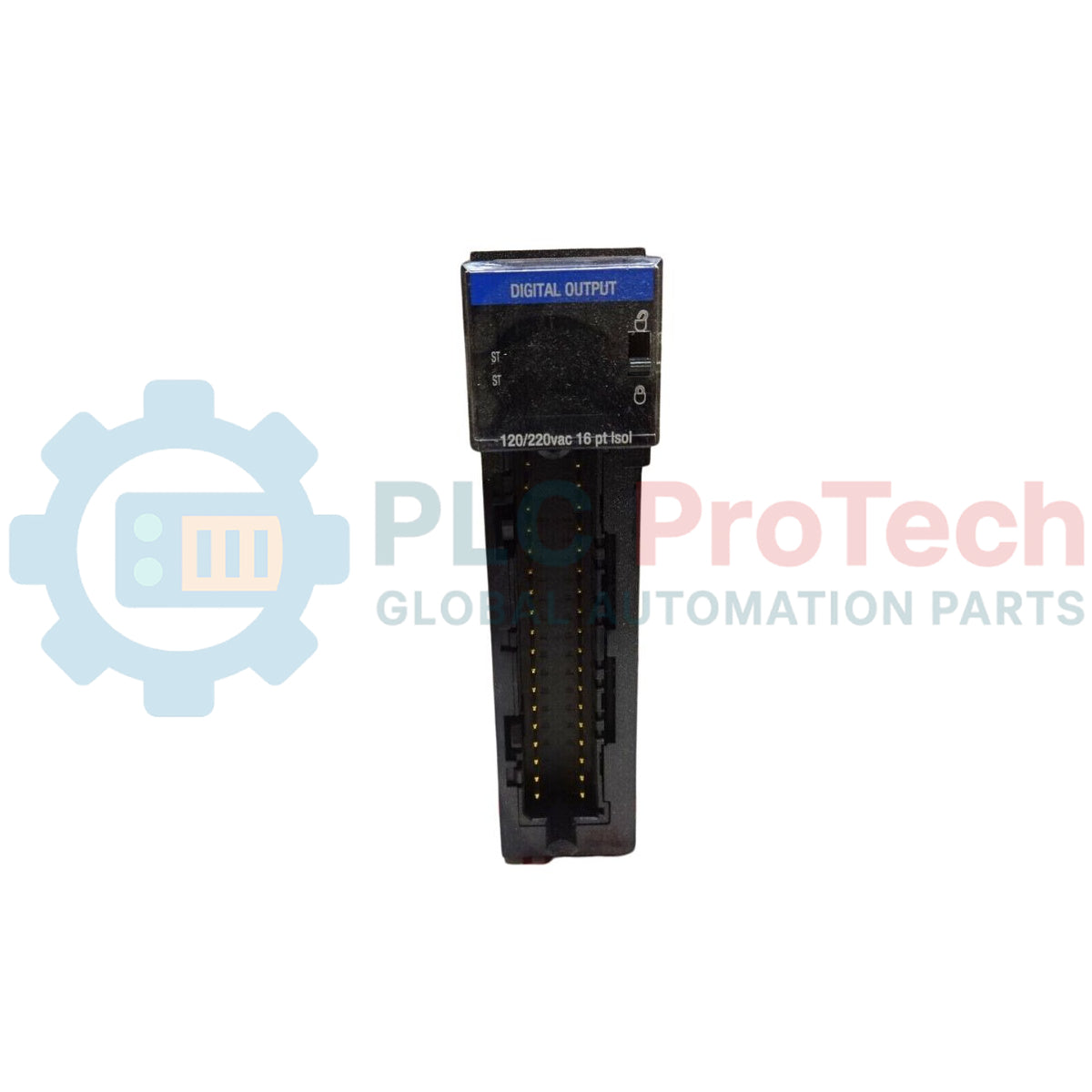

Honeywell C200 TK-ODK161 Modulo di uscita CA

Descrizione

Il TK-ODK161 è un Modulo di uscita CA isolato ad alta densità, progettato per l'integrazione nei sistemi di automazione dei processi Honeywell. Questo modulo dispone di 16 canali di uscita isolati individualmente, progettati per commutare carichi in corrente alternata su un ampio intervallo di tensione, da 74 a 265 V CA, a frequenze di rete comprese tra 47 e 63 Hz. Ogni uscita è dotata di barriere dedicate di isolamento galvanico per prevenire le interferenze tra i canali e proteggere l'elettronica del backplane di supervisione dai transitori elettrici lato campo. Progettato per garantire una trasmissione affidabile dei segnali agli elementi di controllo finali, come elettrovalvole, avviatori di motori e indicatori, il modulo integra la sincronizzazione al passaggio per lo zero per ridurre le interferenze elettromagnetiche e lo stress termico durante le commutazioni dei carichi.

Caratteristiche

• 16 circuiti di uscita isolati individualmente, che forniscono una separazione galvanica tra i canali e tra l'utente e il sistema.
• Bassa caduta di tensione nello stato attivo e parametri di dissipazione della potenza ottimizzati per armadi ad alta densità.
• Elevata capacità di gestione della corrente di sovratensione di picco per supportare i carichi di spunto induttivi e capacitivi.
• Meccanismi integrati di inibizione al passaggio per lo zero per prolungare la vita operativa dei dispositivi di campo.
• Compatibilità diretta con morsettiere di collegamento ad alta densità a 36 posizioni.

Applicazioni

• Controllo di elettrovalvole e attuatori industriali.
• Interfacciamento con avviatori e contattori per motori CA a velocità fissa.
• Realizzazione di pannelli di spie luminose e sistemi di segnalazione visiva.
• Commutazione di carichi segregati in ambienti chimici, petrolchimici e di generazione di energia.

Specifiche tecniche

Collegamenti/Interfacce

Linee guida per l’installazione

Messa a terra e schermatura

Assicurarsi che il rack del telaio e il backplane di montaggio siano collegati saldamente alla rete di messa a terra della strumentazione dell’impianto. Le schermature dei cavi di campo, se utilizzate per la mitigazione del rumore, devono essere terminate sulle apposite barre di messa a terra delle schermature all’esterno dell’assieme del modulo, per impedire alle correnti vaganti di entrare nel piano della logica di controllo.

Manipolazione e protezione dalle scariche elettrostatiche

Le scariche elettrostatiche possono degradare o distruggere i componenti interni a stato solido. Prima di inserire, rimuovere o cablare il modulo, il personale deve indossare un braccialetto antistatico dissipativo correttamente collegato a terra. Conservare e trasportare l’unità esclusivamente in imballaggi protettivi antistatici approvati.

Gestione termica e flusso d’aria

Rivedere i parametri di declassamento termico durante la pianificazione della disposizione dei moduli. Notare che i limiti di corrente totali del modulo variano da 5.0 A a 30 Celsius fino a 4.0 A a 60 Celsius. Mantenere margini di distanza adeguati tra le apparecchiature ad alta potenza e il telaio per favorire la convezione naturale o la circolazione dell’aria forzata senza ostacoli.

Assegnazione del cablaggio e del blocco terminale

Tutti i collegamenti di campo devono essere cablati tramite il blocco terminale TC-TBCH compatibile a 36 posizioni. Verificare che i requisiti del carico soddisfino la soglia minima di attivazione di 10 mA per uscita, per garantire il corretto funzionamento della commutazione e prevenire stati di falsa attivazione dovuti alla corrente di dispersione.

Domande frequenti

Qual è il grado di isolamento elettrico tra i canali di questo modulo?

Ogni canale è completamente isolato dai circuiti adiacenti e supera le prove a 2546 VCC per una durata di 1 secondo.

Cosa accade se la temperatura ambiente di esercizio aumenta da 30 a 60 gradi Celsius?

Sebbene i singoli punti rimangano classificati fino a 2,0 A, la capacità massima di corrente complessiva del modulo diminuisce da 5,0 A a 4,0 A.

Questa unità può commutare segnali di strumentazione a bassa potenza inferiori a 10 mA?

No, per il corretto funzionamento del circuito di commutazione a stato solido è necessaria una corrente minima nello stato attivo di 10 mA per ciascun canale di uscita.

Quale morsettiera specifica è necessaria per l'interfacciamento con il cablaggio di campo?

Questo modulo richiede la morsettiera TC-TBCH a 36 posizioni per gestire i collegamenti sul lato campo.

Questo dispositivo offre funzionalità di commutazione al passaggio per lo zero?

Sì, limita la commutazione in base a una soglia massima di tensione di inibizione al passaggio per lo zero di 60 V di picco, per ridurre al minimo le sovratensioni induttive.

Qual è il ritardo tipico del segnale di uscita quando si opera su una linea standard a 50 Hz?

Il ritardo di propagazione e di elaborazione del segnale, sia all'accensione sia allo spegnimento, è di circa 11 ms a 50 Hz.

Quanta potenza assorbe il modulo dall'alimentazione del backplane a 24 VCC?

Il consumo nominale di corrente continua dalla linea a 24 VCC è estremamente basso, pari a 0,002 A.

Qual è la corrente di spunto transitoria massima che i singoli canali possono tollerare?

Ogni punto di uscita può sopportare una corrente di spunto transitoria fino a 20 A per 43 ms, ripetibile ogni 2 secondi a 60 gradi Celsius.

Quale livello di corrente di dispersione è prevedibile quando un'uscita è disattivata?

La corrente di dispersione nello stato disattivato può raggiungere un valore massimo di 3 mA per ciascun punto di uscita.

Qual è il peso netto del modulo, esclusi i materiali di spedizione?

Il peso del modulo senza imballaggio è esattamente 1 kg.
