ICS Triplex

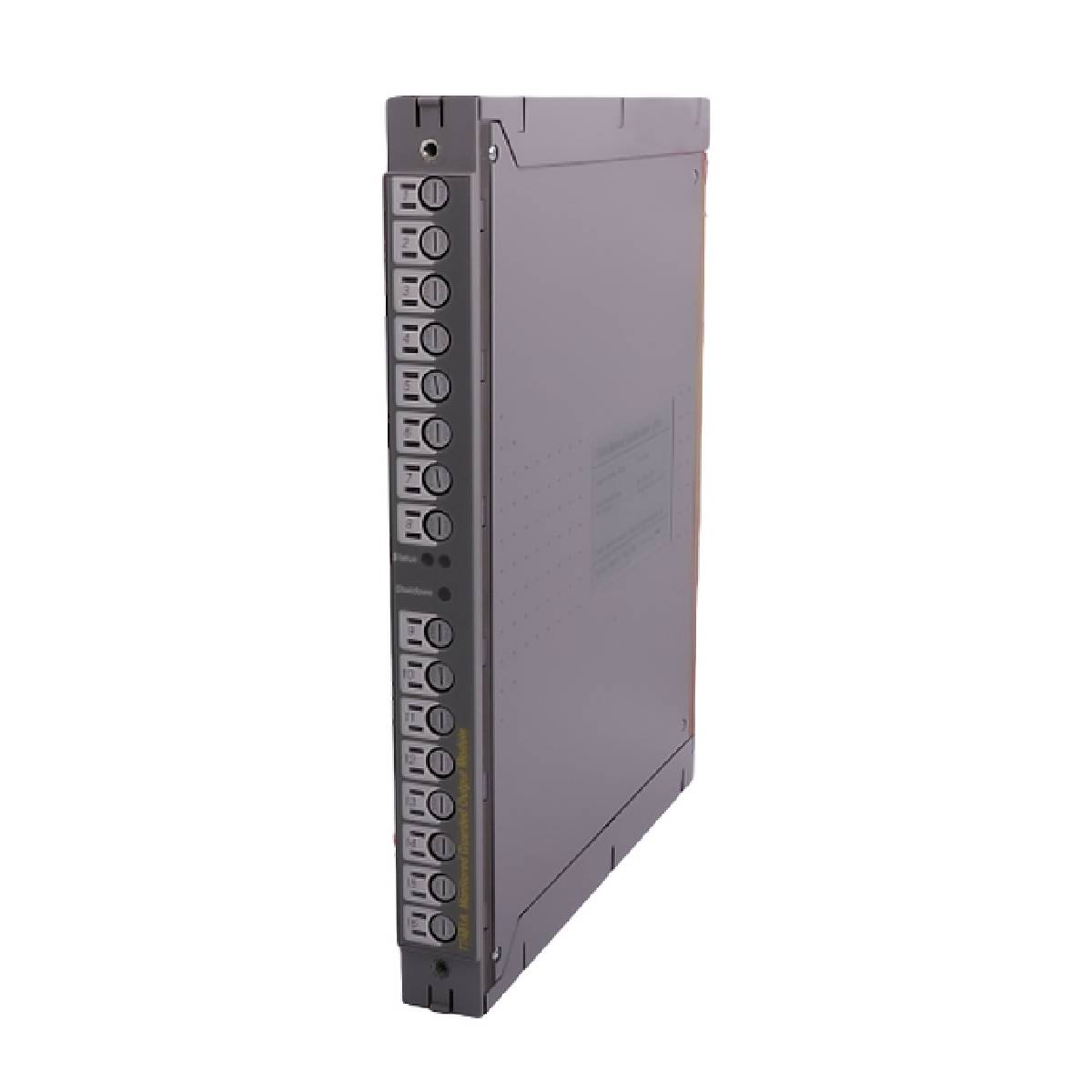

Modulo di ingresso digitale TMR Trusted ICS Triplex T8403 da 24 Vdc e 40 canali

SKU T8403

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: ICS Triplex

  • Product No.: T8403

  • Country of origin:United States

  • Product Type: Modulo di ingresso digitale

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 1180g

  • Dimensions: 31 mm x 266 mm x 303 mm (W x H x P)

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

ICS Triplex T8403 Modulo di ingresso digitale TMR Trusted a 24 Vcc interfaccia 40 dispositivi di ingresso di campo. La tolleranza ai guasti è ottenuta tramite un'architettura a ridondanza modulare tripla (TMR) all'interno del modulo per ciascuno dei 40 canali di ingresso. Ogni ingresso di campo è triplicato e la tensione di ingresso viene misurata utilizzando un circuito di ingresso sigma-delta. La misurazione della tensione di campo risultante viene confrontata con soglie di tensione configurabili dall'utente per determinare lo stato dell'ingresso di campo riportato. Quando un dispositivo di monitoraggio della linea è installato sull'interruttore di campo, il modulo può rilevare cavi di campo aperti e in cortocircuito. Le funzioni di monitoraggio della linea sono configurate indipendentemente per ciascun canale di ingresso. La misurazione triplicata della tensione, insieme ai test diagnostici onboard, fornisce un rilevamento e una tolleranza completi dei guasti. Il modulo fornisce il report onboard della sequenza degli eventi (SOE) con una risoluzione di 1 ms. Un cambiamento di stato attiva una voce SOE. Gli stati sono determinati da soglie di tensione configurabili per singolo canale.

Caratteristiche

  • 40 canali di ingresso a ridondanza modulare tripla (TMR) per modulo
  • Diagnostica automatica completa e autotest
  • Monitoraggio della linea selezionabile per ciascun canale per rilevare guasti di circuito aperto e cortocircuito nel cablaggio di campo
  • Barriera di isolamento optoelettrica/galvanica con tenuta agli impulsi di 2500 V
  • Report onboard della sequenza degli eventi (SOE) con risoluzione di 1 ms
  • Il modulo può essere sostituito a caldo online utilizzando configurazioni con Slot Companion dedicato (adiacente) o SmartSlot (uno slot di riserva per più moduli)
  • I LED di stato degli ingressi sul pannello frontale, uno per ciascun canale, indicano lo stato dell'ingresso e i guasti del cablaggio di campo
  • I LED di stato del modulo sul pannello frontale indicano lo stato del modulo e la modalità operativa (Attivo, Standby, Addestrato)

Applicazioni

  • Sistemi strumentati di sicurezza (SIS)
  • Sistemi di arresto di emergenza (ESD)
  • Sistemi antincendio e rilevamento gas (F&G)
  • Applicazioni di controllo critiche
  • Sistemi di automazione industriale e controllo dei processi

Specifiche tecniche

Parametro Specifiche
Elettrica / Potenza
Tensione di alimentazione del backplane (IMB) Da 20 Vcc a 32 Vcc
Potenza 20 W
Dissipazione di potenza massima 29 W
Capacità di ingresso
Numero di ingressi 40
Impedenza di ingresso 5 kohm
Intervallo di misura -6 a +36 Vdc
Soglie Configurabile
Tensione massima di tenuta +50 Vdc
Precisione di sicurezza 0,5 Vdc
Isolamento e protezione
Isolamento della massa di campo 50 V rinforzato (continuo), 250 V di base (guasto) [Testato per tipo a 2436 Vdc per 60 s]
Isolamento tra canali Nessuno
Fusibili Nessuno
Sicurezza intrinseca Nessuna - barriera esterna richiesta
Prestazioni e SOE
Risoluzione degli eventi (LSB) 1 ms
Precisione della marca temporale +10 ms
Condizioni ambientali
Temperatura di esercizio 0 degC a +60 degC (+32 degF a +140 degF)
Temperatura di stoccaggio -25 degC a +70 degC (-13 degF a +158 degF)
Umidità relativa 10%-95%, senza condensa
Caratteristiche fisiche e installazione
Posizione del modulo Slot per modulo I/O T8100, T8300
Altezza 266 mm (10,5 in)
Larghezza 31 mm (1,2 in)
Profondità 303 mm (12,0 in)
Peso 1,18 kg (2,6 lb)

Collegamenti/Interfacce

Pin del connettore C B A
1 Collegamento SmartSlot C Collegamento SmartSlot B Collegamento SmartSlot A
3 Canale 28 (+) Canale 14 (+) Canale 0 (+)
4 Canale 28 (+) Canale 14 (+) Canale 0 (+)
5 Canale 29 (+) Canale 15 (+) Canale 1 (+)
6 Canale 29 (+) Canale 15 (+) Canale 1 (+)
7 Canale 30 (+) Canale 16 (+) Canale 2 (+)
8 Canale 30 (+) Canale 16 (+) Canale 2 (+)
9 Ritorno Ritorno Ritorno
10 Canale 31 (+) Canale 17 (+) Canale 3 (+)
11 Canale 31 (+) Canale 17 (+) Canale 3 (+)
12 Canale 32 (+) Canale 18 (+) Canale 4 (+)
13 Canale 32 (+) Canale 18 (+) Canale 4 (+)
14 Canale 33 (+) Canale 19 (+) Canale 5 (+)
15 Canale 33 (+) Canale 19 (+) Canale 5 (+)
16 Canale 34 (+) Canale 20 (+) Canale 6 (+)
17 Canale 34 (+) Canale 20 (+) Canale 6 (+)
18 Canale 35 (+) Canale 21 (+) Canale 7 (+)
19 Canale 35 (+) Canale 21 (+) Canale 7 (+)
20 Ritorno Ritorno Ritorno
21 Canale 36 (+) Canale 22 (+) Canale 8 (+)
22 Canale 36 (+) Canale 22 (+) Canale 8 (+)
23 Canale 37 (+) Canale 23 (+) Canale 9 (+)
24 Canale 37 (+) Canale 23 (+) Canale 9 (+)
25 Canale 38 (+) Canale 24 (+) Canale 10 (+)
26 Canale 38 (+) Canale 24 (+) Canale 10 (+)
27 Canale 39 (+) Canale 25 (+) Canale 11 (+)
28 Canale 39 (+) Canale 25 (+) Canale 11 (+)
29 Canale 40 (+) Canale 26 (+) Canale 12 (+)
30 Canale 40 (+) Canale 26 (+) Canale 12 (+)
31 Canale 41 (+) Canale 27 (+) Canale 13 (+)
32 Canale 41 (+) Canale 27 (+) Canale 13 (+)

Linee guida per l'installazione

  • Osservare le precauzioni per la manipolazione contro le scariche elettrostatiche prima dell'installazione ed evitare di toccare i pin del connettore esposti.
  • Ispezionare l'alloggiamento del modulo e i pin del connettore I/O posteriore per verificare l'eventuale presenza di danni prima del montaggio; non forzare mai il modulo nello slot del telaio.
  • Configurare la codifica di polarizzazione sul gruppo cavo di campo rimuovendo i pin di codifica 1, 3 e 5 per questo modulo.
  • Sbloccare le linguette di espulsione utilizzando la chiave di sblocco, inserire con cautela il modulo nello slot, premere sulla mascherina superiore e inferiore finché non è posizionato correttamente, quindi bloccare le leve di espulsione.
  • Assicurarsi che il raffreddamento sia adeguato e che le condizioni ambientali non siano soggette a condensa entro gli intervalli operativi.

Conformità e certificazioni

  • Certificato TÜV IEC 61508 SIL 3

FAQ

Qual è la densità dei canali del modulo?

Il modulo contiene 40 canali di ingresso digitali con ridondanza modulare tripla (TMR).

Qual è la risoluzione per la registrazione onboard della Sequenza degli eventi (SOE)?

La funzione onboard di registrazione della Sequenza degli eventi fornisce una risoluzione di 1 ms.

Il dispositivo supporta il monitoraggio della linea sugli ingressi di campo?

Sì, il monitoraggio della linea selezionabile è supportato per ogni canale, per rilevare i guasti di cablaggio sul campo dovuti a circuito aperto e cortocircuito.

Qual è l'intervallo di temperatura operativa del dispositivo?

L'intervallo di temperatura operativa va da 0 degC a +60 degC.
