Interfaccia per espansore TMR Trusted ICS Triplex T8311

Descrizione

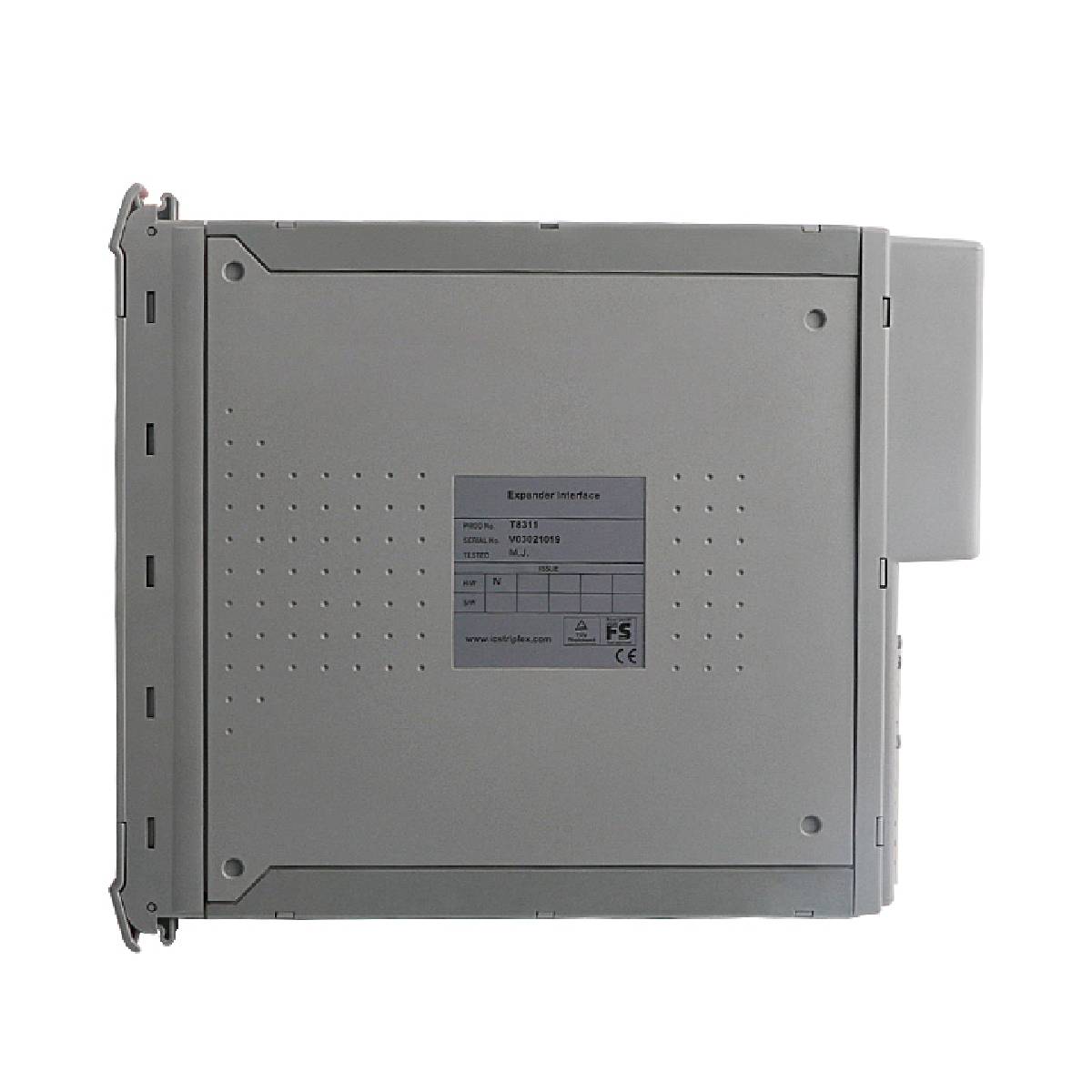

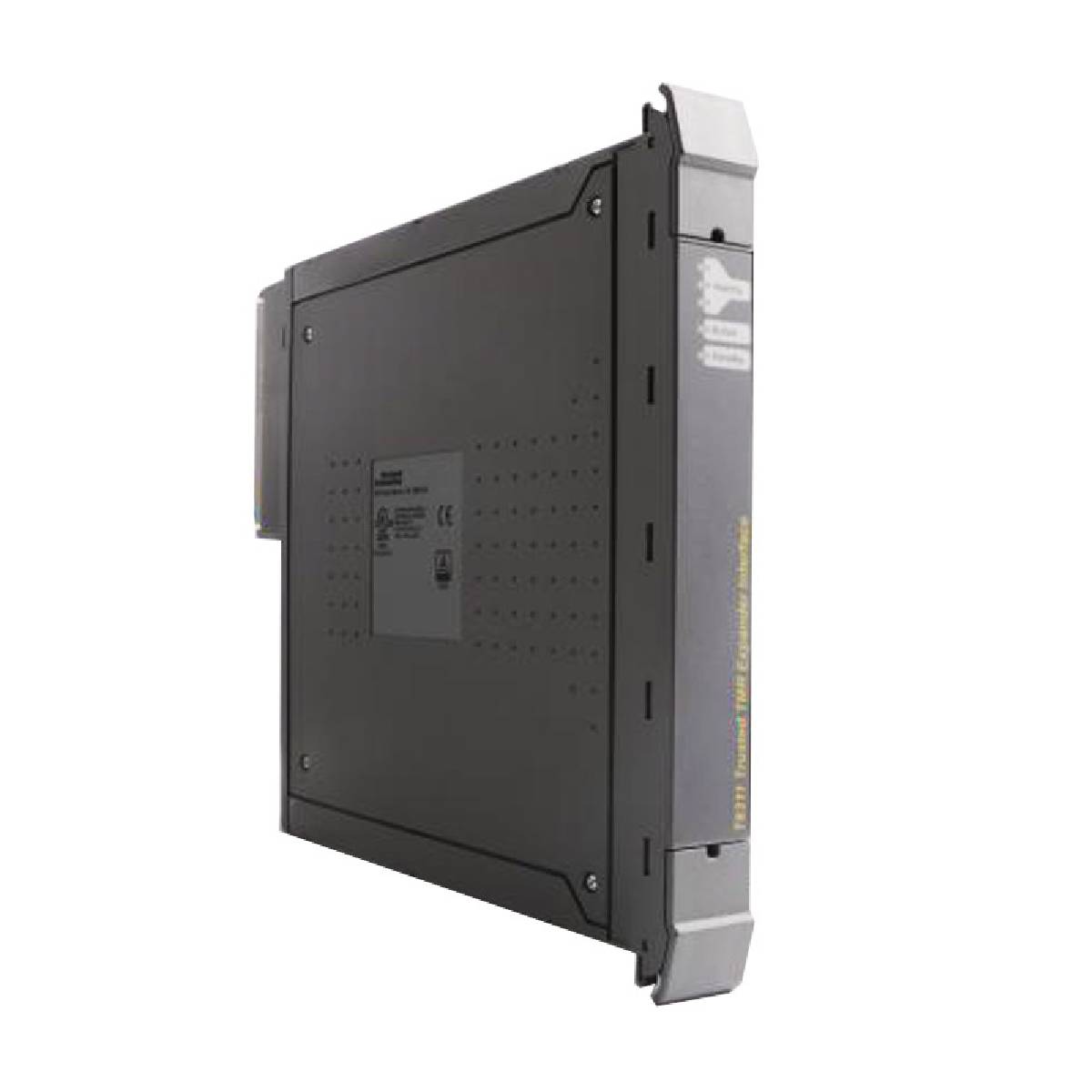

ICS Triplex T8311 è un modulo di interfaccia per espansori a ridondanza modulare tripla (TMR) progettato per lo chassis del sistema di sicurezza e controllo critico Trusted. Installato in uno slot per moduli I/O dello chassis del controller principale, questo modulo funge da interfaccia master tra il bus intermodulo (IMB) interno e il bus degli espansori esterno. Il T8311 esegue operazioni fault tolerant implementate in hardware (HIFT) per estendere la comunicazione dello chassis ad alta larghezza di banda e tollerante ai guasti attraverso più chassis di espansione, utilizzando cavi a doppino intrecciato non schermato (UTP) o connessioni in fibra ottica. Fornendo il completo contenimento dei guasti nelle tre principali regioni di contenimento dei guasti (FCR A, B e C), il modulo di interfaccia per espansori isola i potenziali guasti per massimizzare la disponibilità del sistema nelle funzioni strumentate di sicurezza (SIF) e nelle applicazioni di controllo dei processi critici.

Caratteristiche

• Architettura fault tolerant a ridondanza modulare tripla (TMR), con supporto al funzionamento 3-2-0.
• Design Hardware Implemented Fault Tolerant (HIFT) con votazione bizantina tra le regioni di contenimento dei guasti.
• Riconoscimento rapido dei guasti e gestione automatica dei guasti senza allarmi intempestivi.
• Supporto alla sostituzione a caldo e alle configurazioni a coppia hot-standby.
• Indicatori LED sul pannello frontale che mostrano lo stato generale del modulo, lo stato attivo e lo stato di standby.

Applicazioni

• Sistemi strumentati di sicurezza (SIS)
• Sistemi di arresto di emergenza (ESD)
• Sistemi di controllo dei processi critici e di gestione dei bruciatori
• Sistemi distribuiti di automazione della sicurezza con più chassis che richiedono espansione remota

Specifiche tecniche

Connessioni/Interfacce

Linee guida per l'installazione

• Configurazione degli slot: installare i moduli in slot I/O adiacenti all'interno dello chassis del controller come coppia, iniziando da uno slot con numerazione dispari a sinistra.
• Interconnessione: utilizzare l'unità adattatore per interfaccia degli espansori T8312 per interconnettere gli slot di interfaccia accoppiati.
• Codifica meccanica: assicurarsi che i pin di codifica del cavo di campo 1, 2 e 6 siano rimossi per il modulo T8311 prima dell'installazione.
• Precauzioni per la manipolazione: sono presenti componenti sensibili all'elettricità statica; osservare le precauzioni per la manipolazione in conformità ESD e non toccare i pin esposti dei connettori né aprire l'alloggiamento del modulo.
• Sostituzione a caldo: durante la sostituzione di un modulo attivo, sbloccare gli estrattori superiore e inferiore e attendere che il modulo passi alla modalità standby prima di rimuoverlo. Non rimuovere mai un modulo attivo.

Conformità e certificazioni

• Certificato TÜV IEC 61508 SIL 3
