ICS Triplex

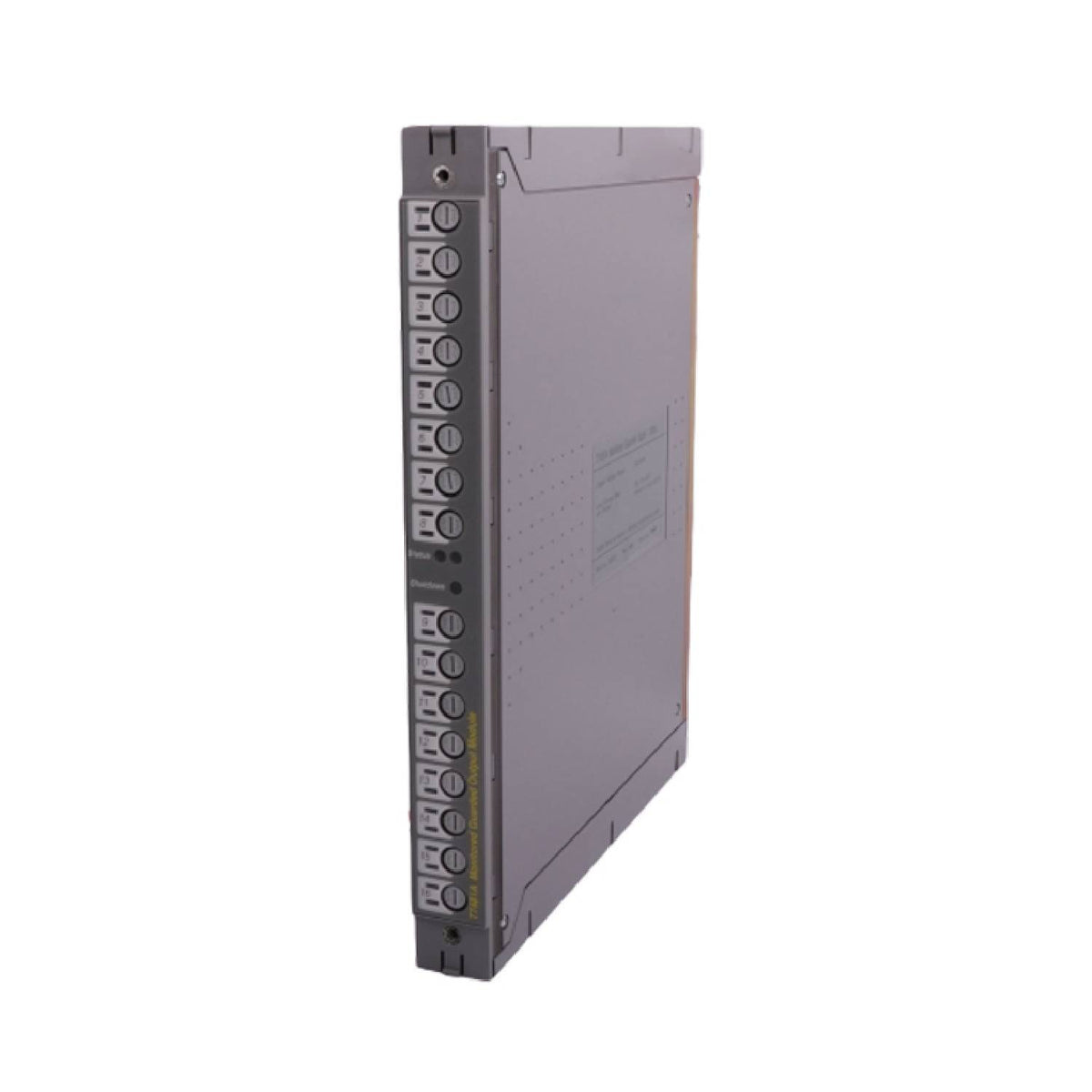

Modulo di uscita digitale ICS Triplex T8451 Trusted TMR 24 Vcc

SKU T8451

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: ICS Triplex

  • Product No.: T8451

  • Country of origin:Mexico

  • Product Type: Modulo di uscita digitale

  • Payment: T/T, Western Union

  • Weight: 1300g

  • Dimensions: 31 mm (W) x 266 mm (altezza) x 303 mm (profondità)

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Il ICS Triplex T8451 è un modulo di uscita digitale Trusted TMR a 40 canali, 24 V CC.

Controlla fino a 40 dispositivi di campo nelle applicazioni di sicurezza e di controllo critico.

La circuiteria a ridondanza modulare tripla è applicata a ogni canale di uscita.

Questa architettura mantiene il controllo delle uscite rilevando e isolando i guasti interni.

Il modulo verifica continuamente la tensione e la corrente del canale, nonché le condizioni di uscita bloccata attiva e bloccata inattiva.

Il monitoraggio automatico della linea rileva circuiti aperti, cortocircuiti e guasti dei carichi di campo.

Il T8451 fornisce inoltre isolamento galvanico, protezione elettronica da sovracorrente e report integrato della Sequenza degli eventi.

Le sue 40 uscite sono organizzate in cinque gruppi di alimentazione isolati, con otto canali ciascuno.

Caratteristiche

  • 40 canali di uscita digitali a ridondanza modulare tripla.
  • Diagnostica automatica completa e autotest.
  • Monitoraggio automatico della linea per rilevare guasti di circuito aperto e cortocircuito.
  • Monitoraggio della tensione e della corrente su ciascun canale di uscita votato.
  • Diagnostica delle uscite bloccate attive e bloccate inattive.
  • Optoisolamento con tenuta a impulsi di 2500 V e barriera di isolamento galvanico.
  • Protezione elettronica da sovracorrente per ogni canale.
  • Non sono necessari fusibili esterni sulle uscite.
  • Report integrato della Sequenza degli eventi con risoluzione di 1 ms.
  • Sostituzione a caldo online mediante configurazioni Companion Slot o SmartSlot.
  • LED individuali delle uscite per lo stato delle uscite e i guasti del cablaggio di campo.
  • LED di stato del modulo per gli stati Attivo, Standby e Istruzione.
  • Cinque gruppi di alimentazione isolati con otto uscite per gruppo.

Applicazioni

  • Sistemi strumentati di sicurezza
  • Circuiti di controllo per l'arresto di emergenza
  • Applicazioni industriali di controllo critiche SIL 3
  • Isolamento dei processi pericolosi mediante barriere di sicurezza intrinseca

Specifiche tecniche

Parametro Specifiche
Produttore Rockwell Automation / ICS Triplex
Modello T8451
Tipo di modulo Modulo di uscita digitale Trusted TMR a 24 V CC
Numero di uscite 40
Numero di gruppi di alimentazione 5, con 8 canali per gruppo di alimentazione
Tensione di alimentazione del backplane Da 20 V CC a 32 V CC
Potenza di alimentazione del sistema 27 W
Tensione di alimentazione di campo Da 18 V CC a 32 V CC
Corrente massima di alimentazione di campo 40 A, limitati a 8 A per gruppo di alimentazione a TA = 50°C massimo; 30 A, limitati a 6 A per gruppo di alimentazione a TA = 60°C massimo
Dissipazione di potenza 128 W a TA = 50°C massimo; 96 W a TA = 60°C massimo
Posizione del modulo Slot del modulo I/O T8100 o T8300
Isolamento del gruppo di alimentazione 50 V rinforzati, continui; testata sul tipo a 1411 V CC per 60 secondi
Isolamento tra comune di campo e canale 50 V rinforzati, continui; 250 V di base in condizioni di guasto; testata sul tipo a 2436 V CC per 60 secondi
Resistenza dell'uscita nello stato ON 1,6 ohm
Corrente continua massima 2 A per canale
Corrente minima del carico nello stato ON 50 mA
Intervallo di misurazione della corrente Da 0 A a 2,7 A, ±5% / ±5 mA
Intervallo di misurazione della tensione Da 0 V CC a +30 V CC +2 V CC
Tensione massima di tenuta -1 V CC a +40 V CC
Diafonia tra canali Inferiore all'1%
Capacità massima del carico 3000 µF
Protezione da cortocircuito dell'uscita Ritenuta elettronica
Risoluzione della sequenza degli eventi 1 ms
Precisione della marca temporale +10 ms
Temperatura di esercizio 0°C a +60°C
Temperatura di stoccaggio -25°C a +70°C
Umidità relativa Dal 10% al 95%, senza condensa
Dimensioni 266 × 31 × 303 mm
Dimensioni in pollici 10.5 × 1.2 × 12.0 in
Peso 1,3 kg

Collegamenti e interfacce

Il connettore posteriore ospita i collegamenti SmartSlot, i canali di uscita, le alimentazioni dei gruppi di alimentazione e i relativi ritorni.

Pin del connettore Funzione
C1 Collegamento SmartSlot C
B1 Collegamento SmartSlot B
A1 Collegamento SmartSlot A
C3 Canale 5 (+)
B3 Gruppo di alimentazione 1 (+)
A3 Canale 1 (+)
C4 Canale 6 (+)
B4 Gruppo di alimentazione 1 (+)
A4 Canale 2 (+)
C5 Ritorno del gruppo di alimentazione 1
B5 Gruppo di alimentazione 1 (+)
A5 Ritorno del gruppo di alimentazione 1
C6 Canale 7 (+)
B6 Gruppo di alimentazione 1 (+)
A6 Canale 3 (+)
C7 Canale 8 (+)
B7 Gruppo di alimentazione 1 (+)
A7 Canale 4 (+)
C9 Canale 13 (+)
B9 Gruppo di alimentazione 2 (+)
A9 Canale 9 (+)
C10 Canale 14 (+)
B10 Gruppo di alimentazione 2 (+)
A10 Canale 10 (+)
C11 Ritorno del gruppo di alimentazione 2
B11 Gruppo di alimentazione 2 (+)
A11 Ritorno del gruppo di alimentazione 2
C12 Canale 15 (+)
B12 Gruppo di alimentazione 2 (+)
A12 Canale 11 (+)
C13 Canale 16 (+)
B13 Gruppo di alimentazione 2 (+)
A13 Canale 12 (+)
C15 Canale 21 (+)
B15 Gruppo di alimentazione 3 (+)
A15 Canale 17 (+)
C16 Canale 22 (+)
B16 Gruppo di alimentazione 3 (+)
A16 Canale 18 (+)
C17 Ritorno del gruppo di alimentazione 3
B17 Gruppo di alimentazione 3 (+)
A17 Ritorno del gruppo di alimentazione 3
C18 Canale 23 (+)
B18 Gruppo di alimentazione 3 (+)
A18 Canale 19 (+)
C19 Canale 24 (+)
B19 Gruppo di alimentazione 3 (+)
A19 Canale 20 (+)
C21 Canale 29 (+)
B21 Gruppo di alimentazione 4 (+)
A21 Canale 25 (+)
C22 Canale 30 (+)
B22 Gruppo di alimentazione 4 (+)
A22 Canale 26 (+)
C23 Ritorno del gruppo di alimentazione 4
B23 Gruppo di alimentazione 4 (+)
A23 Ritorno del gruppo di alimentazione 4
C24 Canale 31 (+)
B24 Gruppo di alimentazione 4 (+)
A24 Canale 27 (+)
C25 Canale 32 (+)
B25 Gruppo di alimentazione 4 (+)
A25 Canale 28 (+)
C27 Canale 37 (+)
B27 Gruppo di alimentazione 5 (+)
A27 Canale 33 (+)
C28 Canale 38 (+)
B28 Gruppo di alimentazione 5 (+)
A28 Canale 34 (+)
C29 Ritorno del gruppo di alimentazione 5
B29 Gruppo di alimentazione 5 (+)
A29 Ritorno del gruppo di alimentazione 5
C30 Canale 39 (+)
B30 Gruppo di alimentazione 5 (+)
A30 Canale 35 (+)
C31 Canale 40 (+)
B31 Gruppo di alimentazione 5 (+)
A31 Canale 36 (+)

Linee guida per l'installazione

Precauzioni per la manipolazione contro l'elettricità statica

  • Adottare le precauzioni standard contro le scariche elettrostatiche prima di maneggiare il modulo.
  • Non toccare i pin del connettore esposti.
  • Non rimuovere né aprire l'alloggiamento del modulo.

Ispezione pre-installazione

  • Ispezionare l'alloggiamento del modulo prima dell'installazione.
  • Controllare che i pin del connettore posteriore non siano piegati o danneggiati fisicamente.
  • Non tentare di raddrizzare i pin del connettore danneggiati.

Codifica del modulo

  • Rimuovere i pin di polarizzazione 1, 5 e 6 dalla calotta del cavo.
  • Verificare che la calotta del cavo corrisponda alla configurazione di codifica richiesta per il modulo.

Inserimento del modulo

  • Rilasciare entrambe le linguette dell'espulsore utilizzando la chiave di rilascio approvata.
  • Allineare con cura il modulo con lo slot designato dello chassis.
  • Premere le sezioni superiore e inferiore della mascherina finché il modulo non è completamente inserito.
  • Chiudere entrambe le linguette dell'espulsore finché non si bloccano in posizione.

Terminazione e cablaggio

  • Impostare le uscite inutilizzate nello stato disattivato all'interno dell'applicazione.
  • Collegare ogni uscita inutilizzata tramite un resistore da 4K7, 0,5 W a zero volt.
  • Installare resistori di carico fittizio sulle uscite inutilizzate per evitare indicazioni di guasto NO-LOAD.

Conformità e certificazioni

  • IEC 61508: Certificato TÜV per applicazioni SIL 3.

FAQ

Cosa succede quando si verifica un circuito aperto o un cortocircuito su un canale?

Il modulo rileva automaticamente il guasto tramite il monitoraggio della linea, aggiorna lo stato di guasto della linea per quel canale specifico e attiva lo stato configurato del LED sul pannello frontale senza influire sugli altri canali di uscita.

Questo modulo richiede fusibili esterni per la protezione delle uscite?

Non sono necessari fusibili esterni. Il modulo dispone di una protezione elettronica automatica dalle sovracorrenti per ciascun canale e di un collegamento fusibile interno non sostituibile per la protezione generale.

È possibile sostituire questo modulo mentre il sistema è online?

Sì, il modulo supporta la sostituzione a caldo online utilizzando configurazioni dedicate Companion Slot o SmartSlot.

Come vengono alimentati i canali di uscita?

Le uscite sono alimentate in cinque gruppi di alimentazione isolati, ciascuno composto da otto canali.
