ICS Triplex

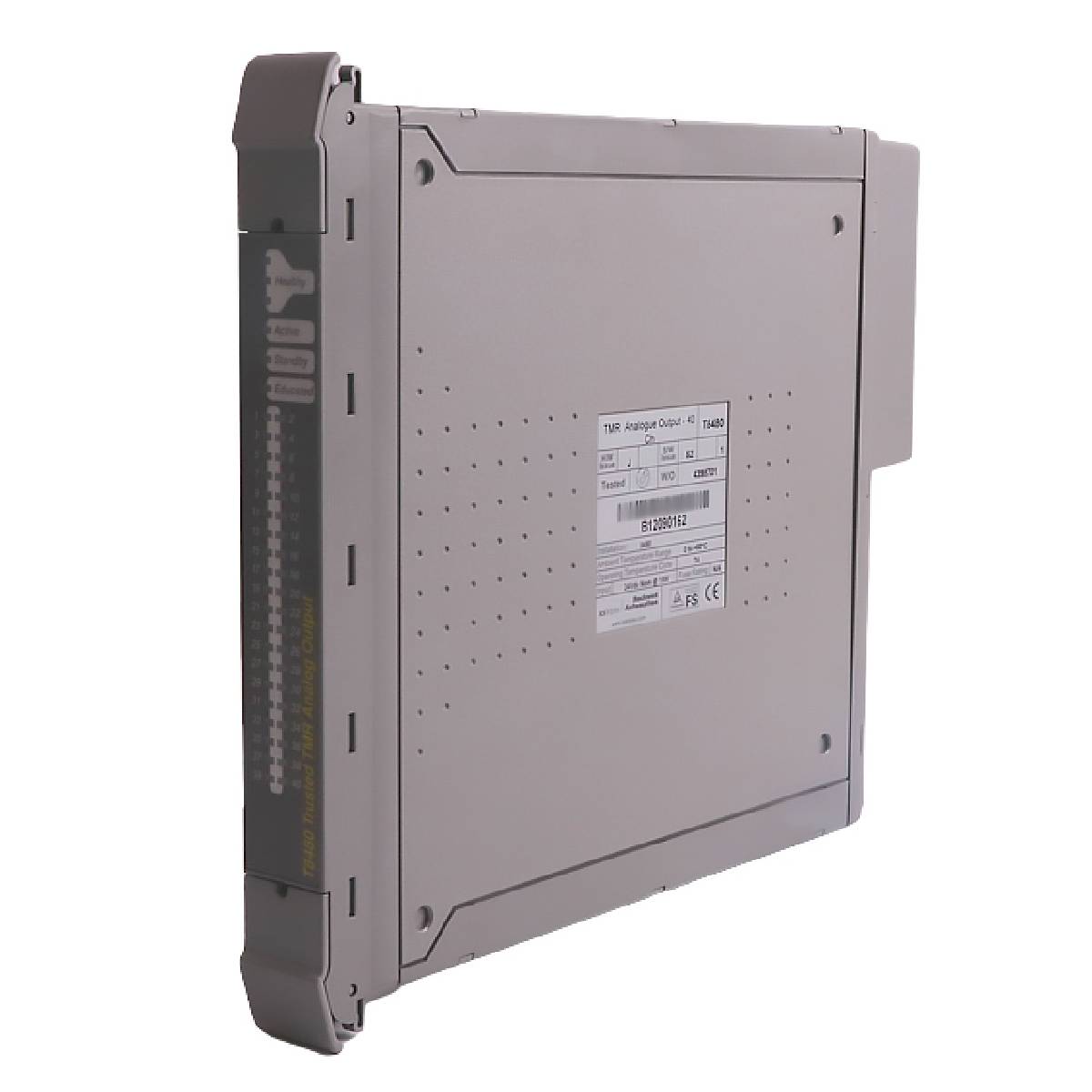

Modulo di uscita analogica TMR Trusted ICS Triplex T8480

SKU T8480

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: ICS Triplex

  • Product No.: T8480

  • Country of origin:United States

  • Product Type: Modulo di uscita analogica

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 1300g

  • Dimensions: 266 mm x 31 mm x 303 mm (A x L x P)

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

ICS Triplex T8480 è un modulo di uscita analogica a ridondanza modulare tripla (TMR) con 40 canali, progettato per interfacciarsi con dispositivi di campo in applicazioni critiche per la sicurezza. Il modulo T8480 fornisce uscite di corrente regolate con test diagnostici continui sui circuiti triplicati dei driver di uscita, per mantenere un'elevata disponibilità e tolleranza ai guasti. Il modulo esegue il monitoraggio automatico della linea per rilevare circuiti aperti e guasti della tensione di alimentazione di campo senza interrompere le operazioni del processo. Operando nell'architettura del sistema Trusted, comunica attraverso il bus intermodulo (IMB) con marcatura temporale SOE (Sequence of Events) integrata per un tracciamento preciso degli eventi.

Caratteristiche

  • 40 canali di uscita a ridondanza modulare tripla (TMR) per modulo.
  • Monitoraggio automatico della linea per ogni punto, per rilevare guasti di circuito aperto e assenza dell'alimentazione di campo.
  • Barriera di isolamento optoelettrico/galvanico con tenuta agli impulsi di 2500 V.
  • Report SOE (Sequence of Events) integrato con risoluzione di 1 ms.
  • Possibilità di sostituzione a caldo online tramite configurazioni Companion Slot o SmartSlot dedicate.
  • LED di stato sul pannello frontale che indicano lo stato dei singoli canali e i guasti del cablaggio di campo.
  • Uscite alimentate in cinque gruppi di alimentazione isolati da otto canali ciascuno.
  • Certificato TÜV per applicazioni non interferenti.

Applicazioni

  • Sistemi di arresto di emergenza (ESD)
  • Sistemi di rilevamento incendio e gas (F&G)
  • Controllo e automazione dei processi critici
  • Controllo degli attuatori e dei posizionatori delle valvole
  • Interfacciamento con azionamenti a velocità variabile

Specifiche tecniche

Parametro Specifiche
Produttore

ICS Triplex / Rockwell Automation

Numero di uscite 40
Numero di gruppi di alimentazione 5 (8 canali per gruppo)
Tensione del backplane (IMB) Da 20V CC a 32V CC
Alimentazione del backplane 22 W
Tensione dell'alimentazione di campo Da 18V CC a 32V CC
Corrente massima dell'alimentazione di campo 0,9 A
Dissipazione di potenza (alimentazione di campo) 28 W (alla corrente massima del canale)
Dissipazione di potenza (alimentazione del sistema) 22 W
Corrente di uscita consigliata Da 4 mA a 20 mA
Portata della corrente di uscita continua Da 1 mA a 22 mA
Corrente di dispersione nello stato disattivato 350 uA max a 24V
Precisione di calibrazione +/-0,1% del fondo scala a +25 °C
Precisione complessiva +/-0,25% del fondo scala (da 0 °C a +60 °C)
Tensione massima di tenuta -1V CC a +36V CC
Tempo di risposta al gradino <50 ms (variazione a gradino da 1 mA a 20 mA all'1% del valore finale)
Protezione da cortocircuito dell'uscita 22 mA su 0 Ohm
Risoluzione degli eventi SOE 1 ms
Precisione della marcatura temporale SOE +/-10 ms
Temperatura di esercizio Da 0 degC a +60 degC (da +32 degF a +140 degF)
Temperatura di stoccaggio Da -25 degC a +70 degC (da -13 degF a +158 degF)
Umidità relativa Dal 10% al 95%, senza condensa
Dimensioni (A x L x P) 266 mm x 31 mm x 303 mm (10,5 in x 1,2 in x 12,0 in)
Peso 1,3 kg (2,7 lb)

Collegamenti/interfacce

Pin del connettore Funzione
C1 / B1 / A1 Collegamento SmartSlot C / Collegamento SmartSlot B / Collegamento SmartSlot A
C3 / A3 Canale 5 (+) / Canale 1 (+)
B3 / B4 / B6 / B7 Gruppo di alimentazione 1 (+)
C4 / A4 Canale 6 (+) / Canale 2 (+)
C5 / A5 Ritorno gruppo di alimentazione 1
C6 / A6 Canale 7 (+) / Canale 3 (+)
C7 / A7 Canale 8 (+) / Canale 4 (+)
C9 / A9 Canale 13 (+) / Canale 9 (+)
B9 / B10 / B12 / B13 Gruppo di alimentazione 2 (+)
C10 / A10 Canale 14 (+) / Canale 10 (+)
C11 / A11 Ritorno gruppo di alimentazione 2
C12 / A12 Canale 15 (+) / Canale 11 (+)
C13 / A13 Canale 16 (+) / Canale 12 (+)
C15 / A15 Canale 21 (+) / Canale 17 (+)
B15 / B16 / B18 / B19 Gruppo di alimentazione 3 (+)
C16 / A16 Canale 22 (+) / Canale 18 (+)
C17 / A17 Ritorno gruppo di alimentazione 3
C18 / A18 Canale 23 (+) / Canale 19 (+)
C19 / A19 Canale 24 (+) / Canale 20 (+)
C21 / A21 Canale 29 (+) / Canale 25 (+)
B21 / B22 / B24 / B25 Gruppo di alimentazione 4 (+)
C22 / A22 Canale 30 (+) / Canale 26 (+)
C23 / A23 Ritorno gruppo di alimentazione 4
C24 / A24 Canale 31 (+) / Canale 27 (+)
C25 / A25 Canale 32 (+) / Canale 28 (+)
C27 / A27 Canale 37 (+) / Canale 33 (+)
B27 / B28 / B30 / B31 Gruppo di alimentazione 5 (+)
C28 / A28 Canale 38 (+) / Canale 34 (+)
C29 / A29 Ritorno gruppo di alimentazione 5
C30 / A30 Canale 39 (+) / Canale 35 (+)
C31 / A31 Canale 40 (+) / Canale 36 (+)

Linee guida per l'installazione

  • Ispezione visiva: ispezionare visivamente l'alloggiamento del modulo e i pin del connettore posteriore per rilevare eventuali danni prima dell'inserimento. Non tentare di raddrizzare i pin piegati.
  • Codifica e polarizzazione: verificare che i pin di codifica 1, 6 e 7 siano rimossi dal gruppo del cavo di campo per garantire la compatibilità della codifica.
  • Precauzioni per la manipolazione: adottare rigorose precauzioni contro le scariche elettrostatiche (ESD). Non toccare i pin esposti del connettore e non rimuovere in nessun caso l'alloggiamento del modulo.
  • Canali inutilizzati: le uscite inutilizzate devono essere disattivate nell'applicazione e cablate tramite un resistore da 10 kOhm e 0,5 W a 0V per impedire il rilevamento di guasti di linea a circuito aperto.
  • Montaggio dello chassis: far scorrere il modulo nell'alloggiamento designato fino a inserirlo completamente e bloccare i fermi di espulsione superiori e inferiori.

Conformità e certificazioni

  • Certificato TÜV (per applicazioni non interferenti)

FAQ

Come funziona il monitoraggio della linea sul modulo di uscita analogica?

Il modulo misura automaticamente la tensione e la corrente su ciascun canale di uscita per rilevare guasti sul campo, come circuiti aperti o l'assenza della tensione di alimentazione sul campo.

Qual è la procedura consigliata per i canali inutilizzati del dispositivo?

I canali di uscita inutilizzati devono essere configurati come disattivati nella logica di controllo e terminati con un resistore da 10 kOhm e 0,5 W collegato a 0V, per evitare segnalazioni errate di guasto per assenza di carico.

È possibile sostituire il modulo di uscita online senza arrestare il sistema?

Sì, il modulo supporta la sostituzione a caldo online utilizzando configurazioni dedicate Companion Slot o SmartSlot.
