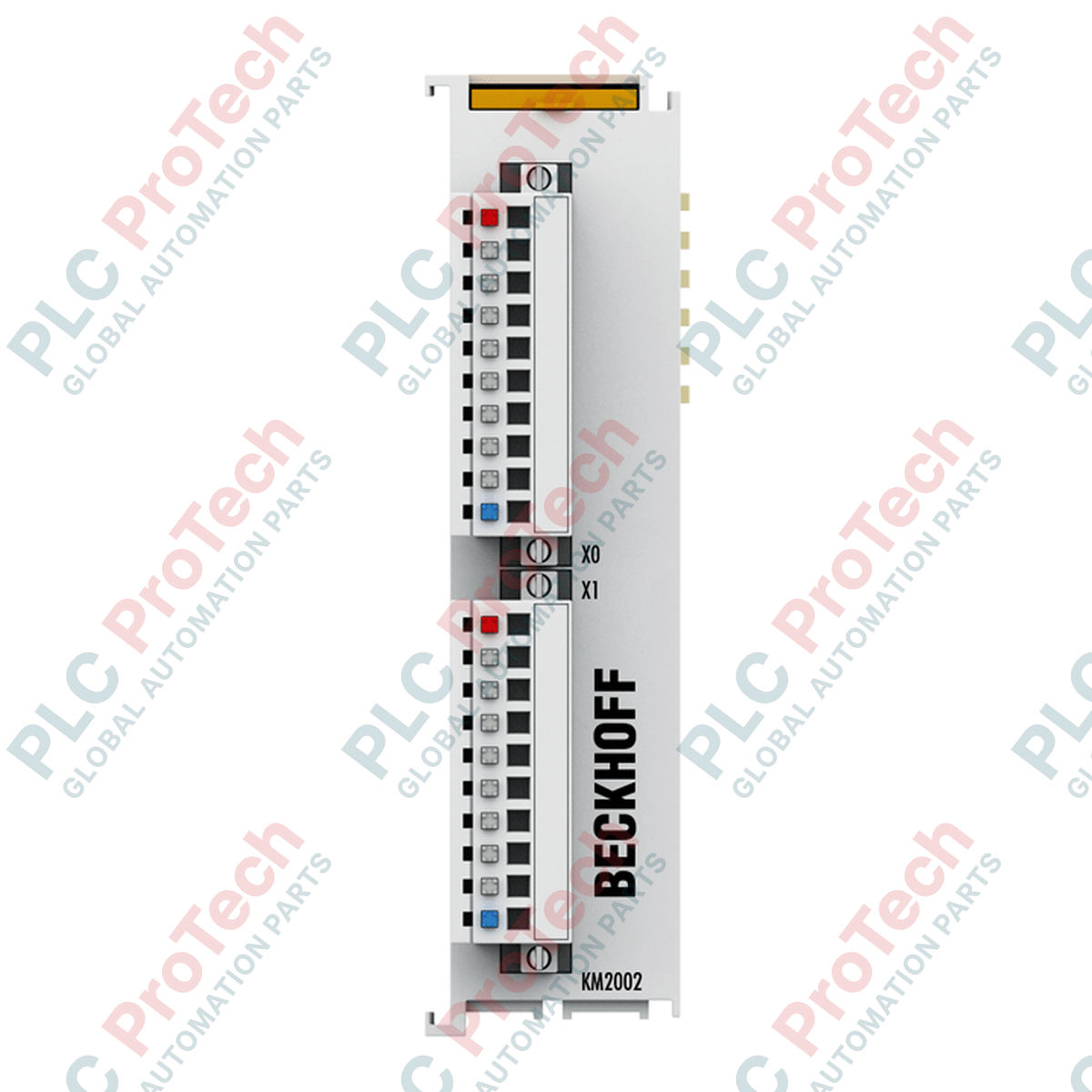

KM2002-0002 BECKHOFF Terminale di uscita digitale a 16 canali con LED di stato

Panoramica del prodotto

Il  KM2002-0002 (KM 2002-0002) è un modulo Bus Terminal ad alta densità, progettato per il controllo efficiente di attuatori binari in ambienti industriali con spazio limitato. Questo modulo di uscita digitale a 16 canali fornisce 24 VCC a 0,5 A per canale, utilizzando un alloggiamento compatto da 26,5 mm che si integra perfettamente nel sistema I/O K-bus di Beckhoff. In applicazioni quali la movimentazione dei materiali, l'assemblaggio automatizzato e i macchinari tessili, il  KM2002-0002 funge da interfaccia robusta per il pilotaggio di carichi ohmici, induttivi e a lampada. La variante "0002" si distingue per la tecnologia di collegamento innestabile a 1 filo e per i LED di stato integrati per ogni canale, che consentono ai team di manutenzione di verificare lo stato delle uscite a colpo d'occhio e riducono significativamente il tempo necessario per la diagnostica sul campo.

Configurazione tecnica

L'hardware  KM2002-0002 è progettato per il controllo logico ad alta disponibilità. Dispone di due connettori innestabili a 8 canali che consentono un cablaggio e una sostituzione rapidi del modulo senza interferire con i cavi di campo. Ciascuna delle 16 uscite è protetta contro i cortocircuiti e la tensione inversa, con un isolamento elettrico di 500 V tra il K-bus interno e il potenziale di campo. La tecnologia di collegamento a 1 filo è ottimizzata per le installazioni in cui gli attuatori condividono una massa comune in un punto di distribuzione centrale, riducendo al minimo il volume di cablaggio all'interno del segmento locale dei morsetti. L'alimentazione della logica interna viene prelevata dal K-bus (tip. 5 mA), mentre l'alimentazione di campo viene fornita attraverso il livello di cablaggio innestabile per garantire la massima erogazione di corrente agli attuatori del processo.

Specifiche tecniche

FAQ tecniche

In che modo il KM2002-0002 differisce dal KM2002-0004?

Il KM2002-0002 utilizza la tecnologia di collegamento a 1 filo, ideale per i sistemi compatti in cui il cablaggio della massa viene gestito esternamente. Al contrario, la versione -0004 utilizza la tecnologia a 3 fili, fornendo la distribuzione locale di 24 V e 0 V per ciascun attuatore direttamente nella spina. Entrambe dispongono di LED di stato integrati.

Qual è la capacità di corrente massima dell’intero modulo?

Sebbene ogni canale sia dimensionato per 0,5 A, la capacità di corrente totale è limitata dall’alimentazione dei connettori a innesto. Se tutti i 16 canali vengono utilizzati contemporaneamente a pieno carico, il sistema deve essere in grado di fornire una corrente di campo stabile di 8 A.

È necessaria una configurazione software per attivare i LED?

No, i LED di stato sono gestiti dall’hardware e riflettono direttamente lo stato del circuito di uscita digitale. Se il PLC imposta un bit dell’immagine di processo su "1", il LED corrispondente si illumina, a condizione che sia presente l’alimentazione di campo.

Guida alla progettazione e all’installazione

Cablaggio e messa a terra del segnale:

Quando si utilizza la tecnologia di collegamento a 1 filo del KM2002-0002, assicurarsi che la massa di ritorno (0 V) degli attuatori sia correttamente collegata alla stessa alimentazione che fornisce il potenziale di campo di 24 V al modulo. Utilizzare un cavo di alta qualità da 0,08 a 1,5 mm² e assicurarsi che la lunghezza di spelatura sia di 8 mm per mantenere una connessione sicura e a tenuta di gas all’interno del terminale a innesto.

Protezione dei carichi induttivi:

Il modulo è progettato per un’energia di interruzione di < 150 mJ per canale. Quando si commutano carichi altamente induttivi, come grandi solenoidi o contattori per carichi gravosi, la tensione di ritorno può causare interferenze elettromagnetiche o usura prematura dei componenti di commutazione interni. L’installazione di diodi di soppressione esterni (diodi di ricircolo) direttamente ai capi del carico induttivo è una buona pratica ingegneristica per massimizzare la durata del terminale.

Posizionamento del modulo e dissipazione del calore:

Per garantire un funzionamento affidabile alla temperatura nominale massima di 55 °C, installare il modulo su una guida DIN da 35 mm in posizione orizzontale. Lasciare uno spazio sufficiente (circa 30 mm) da canaline portacavi e altri componenti che generano calore. La doppia scanalatura e il collegamento a chiave assicurano un collegamento meccanico rigido tra i Bus Terminal adiacenti, fondamentale per mantenere l’integrità della comunicazione K-bus in ambienti soggetti a vibrazioni.
