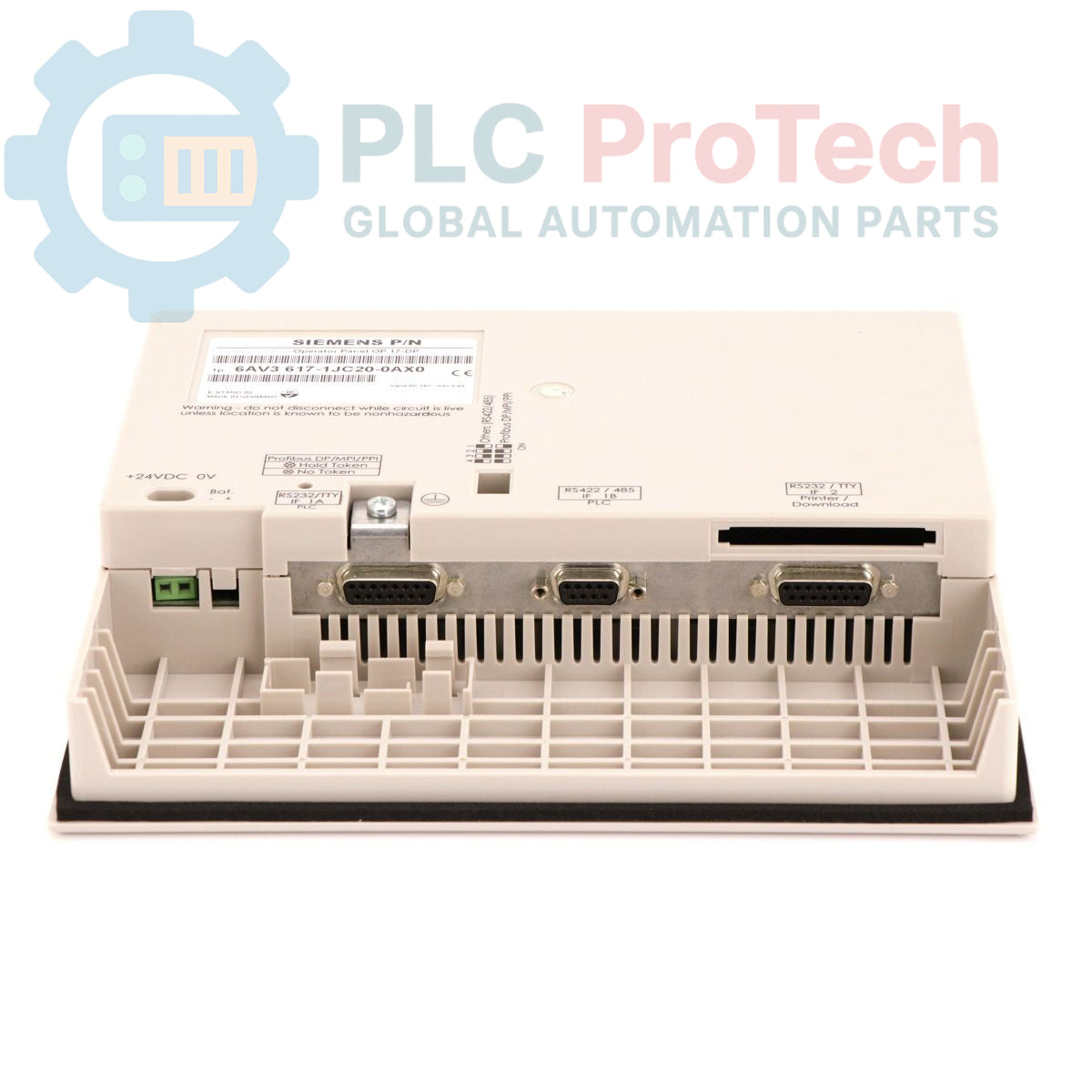

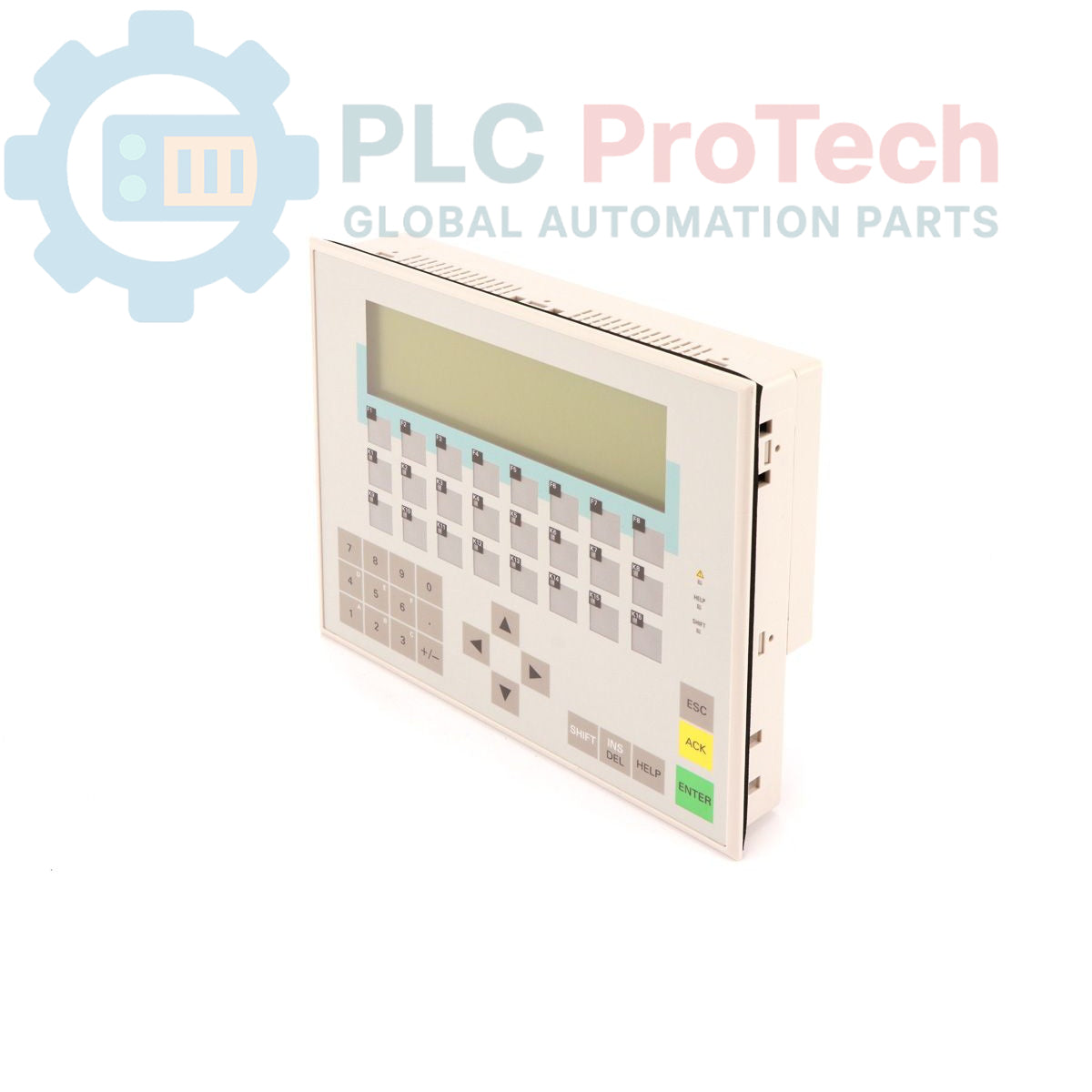

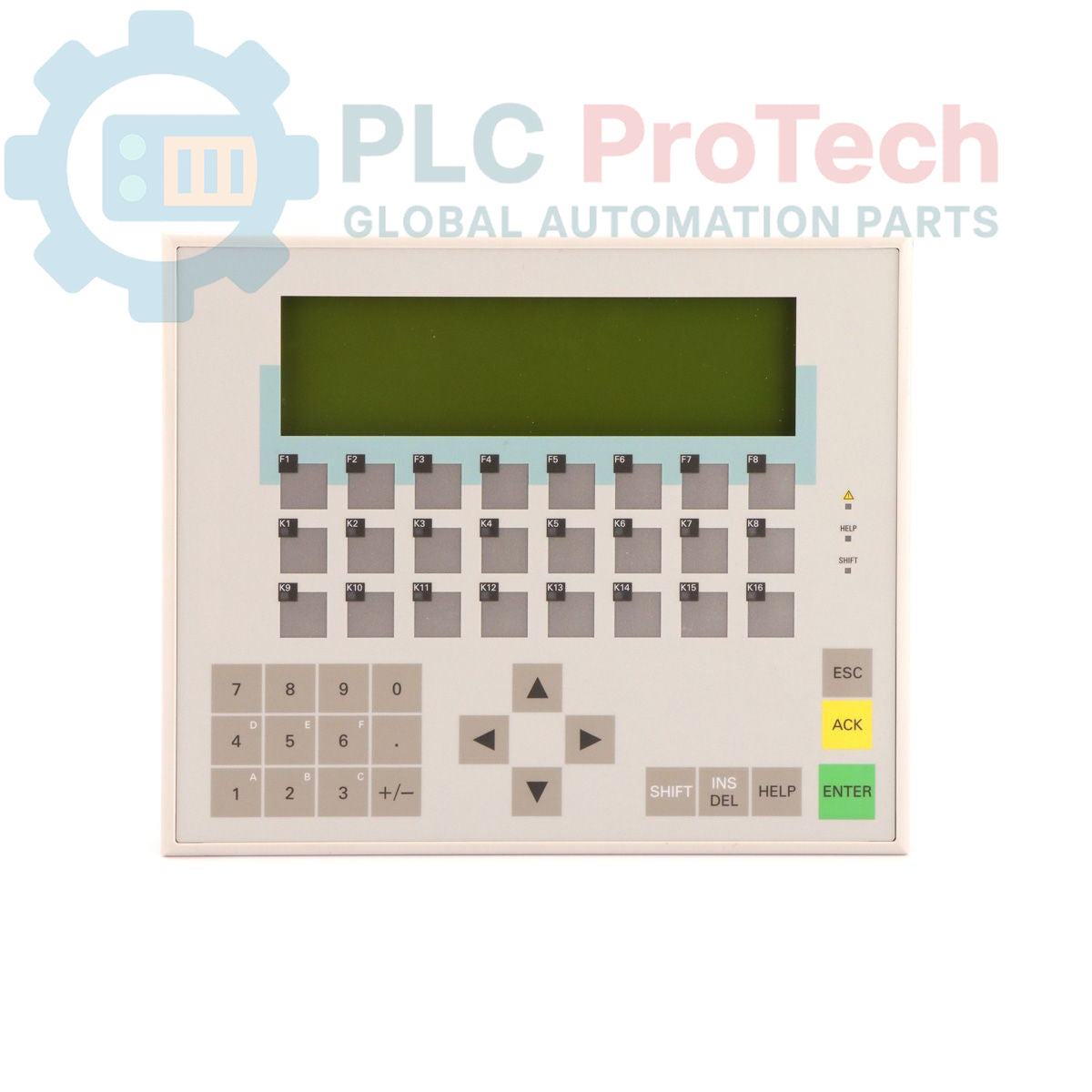

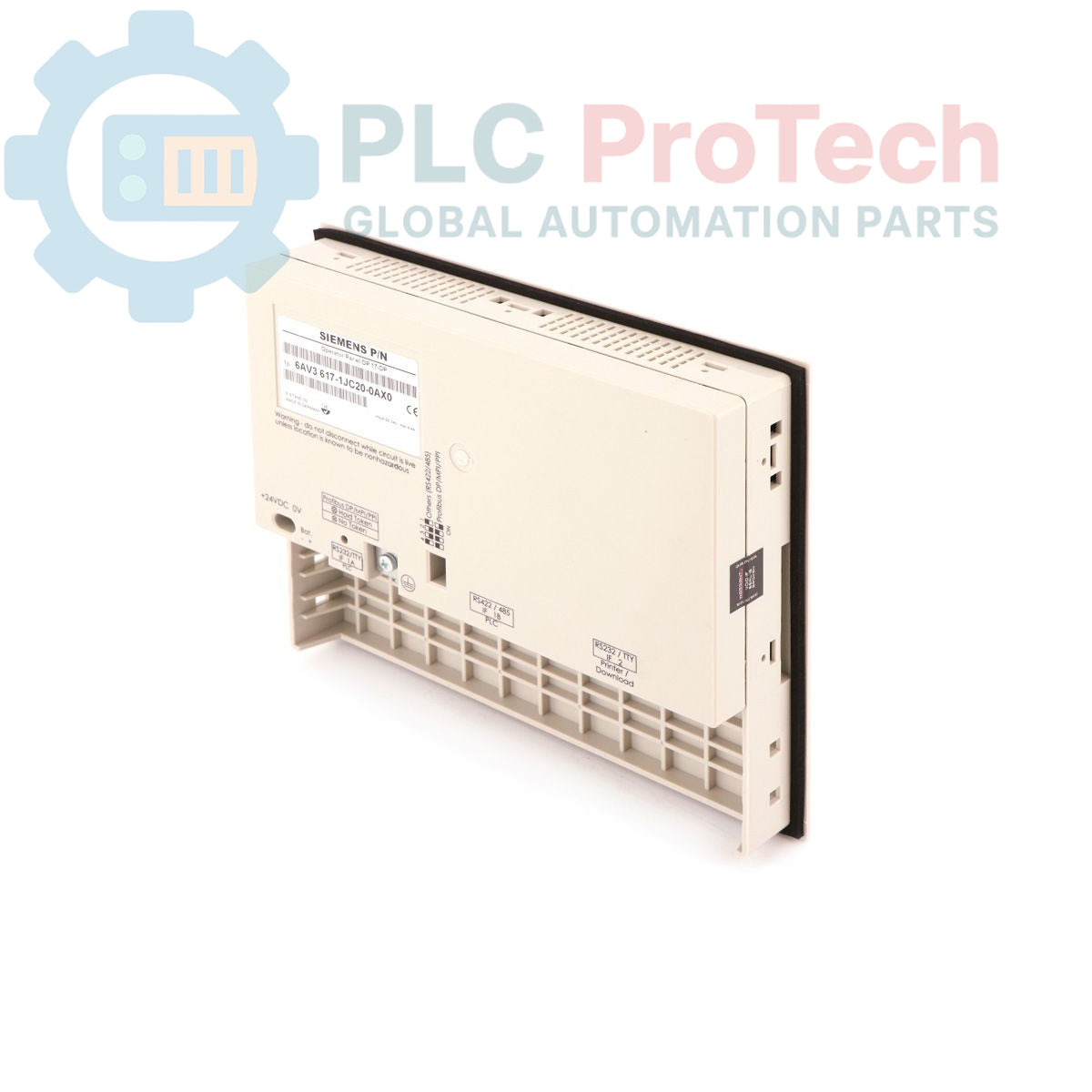

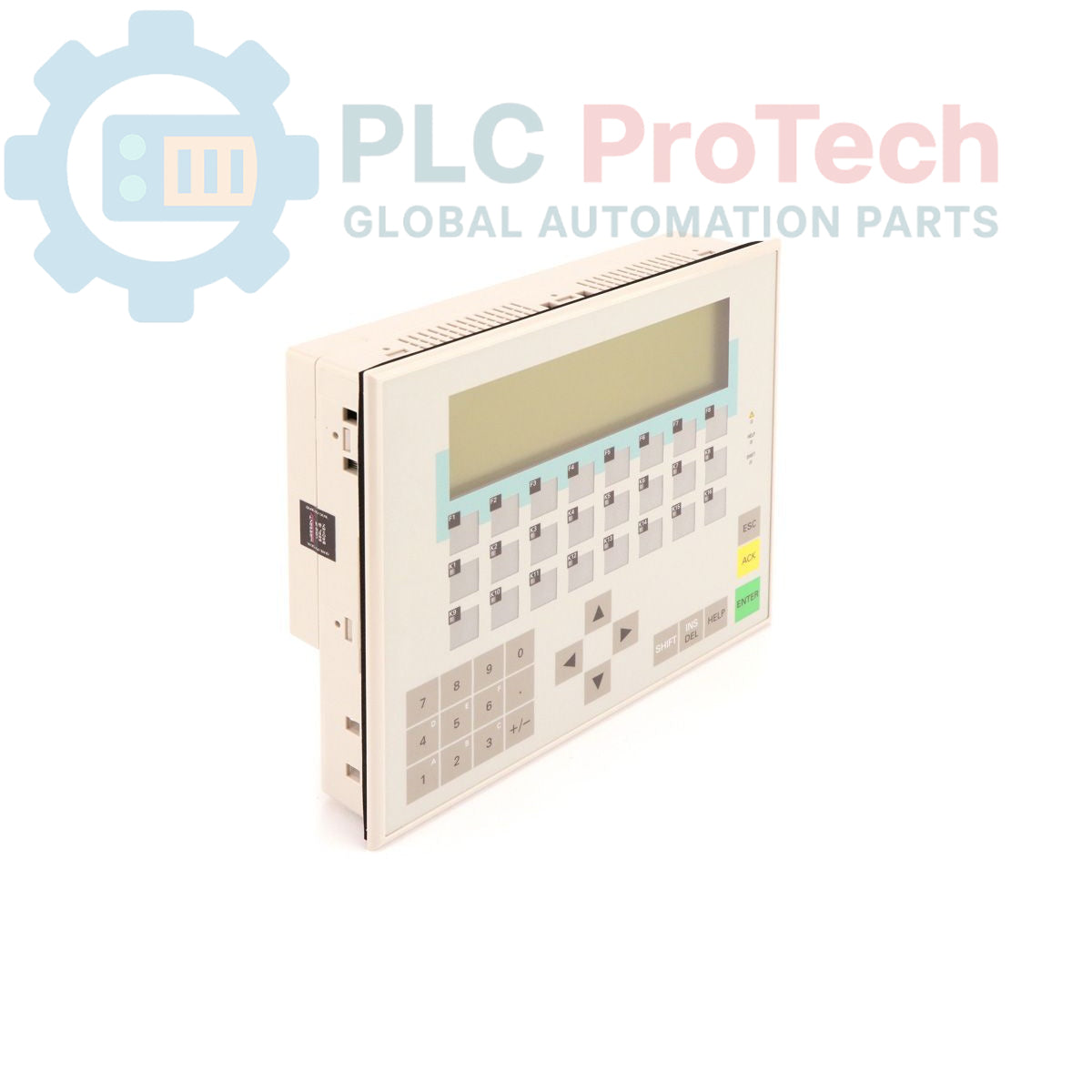

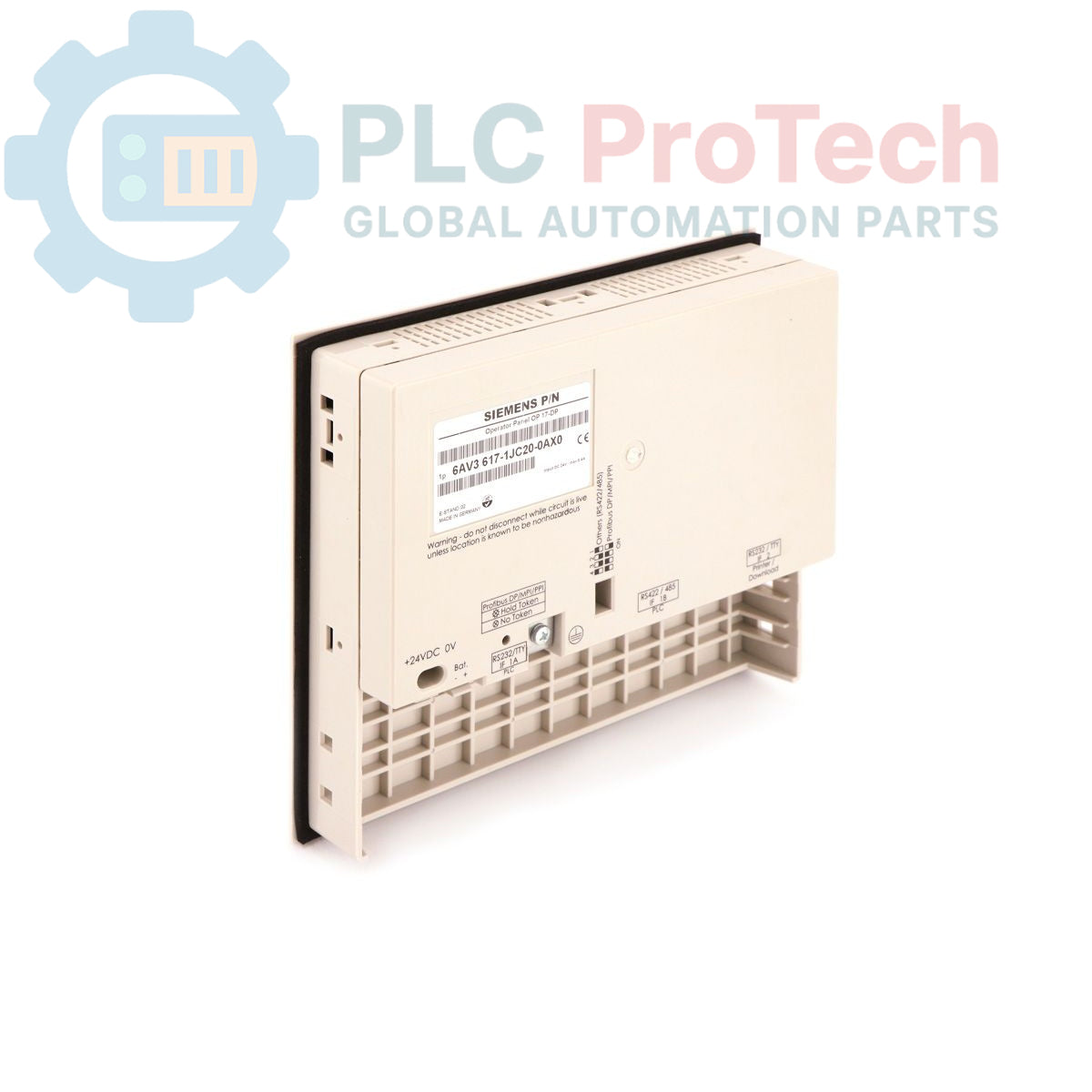

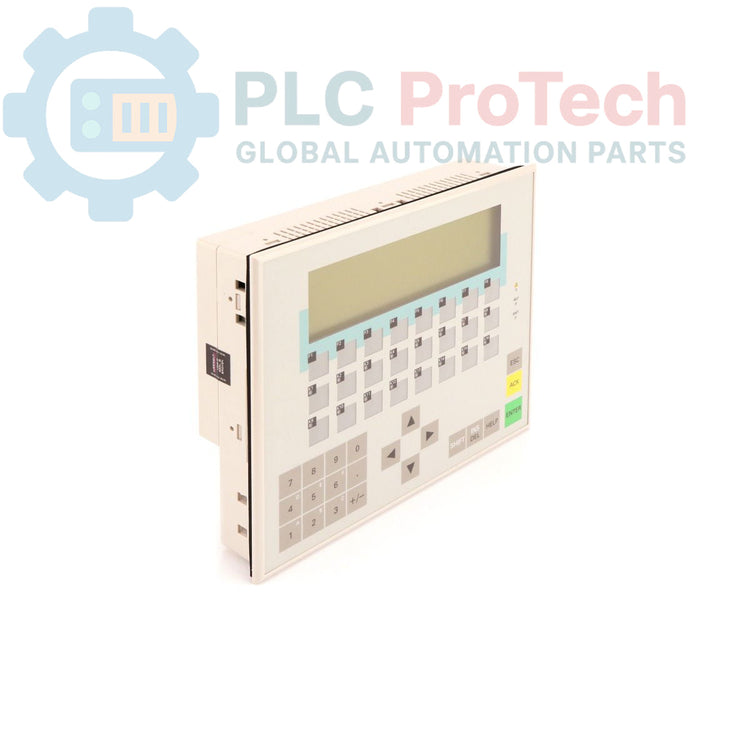

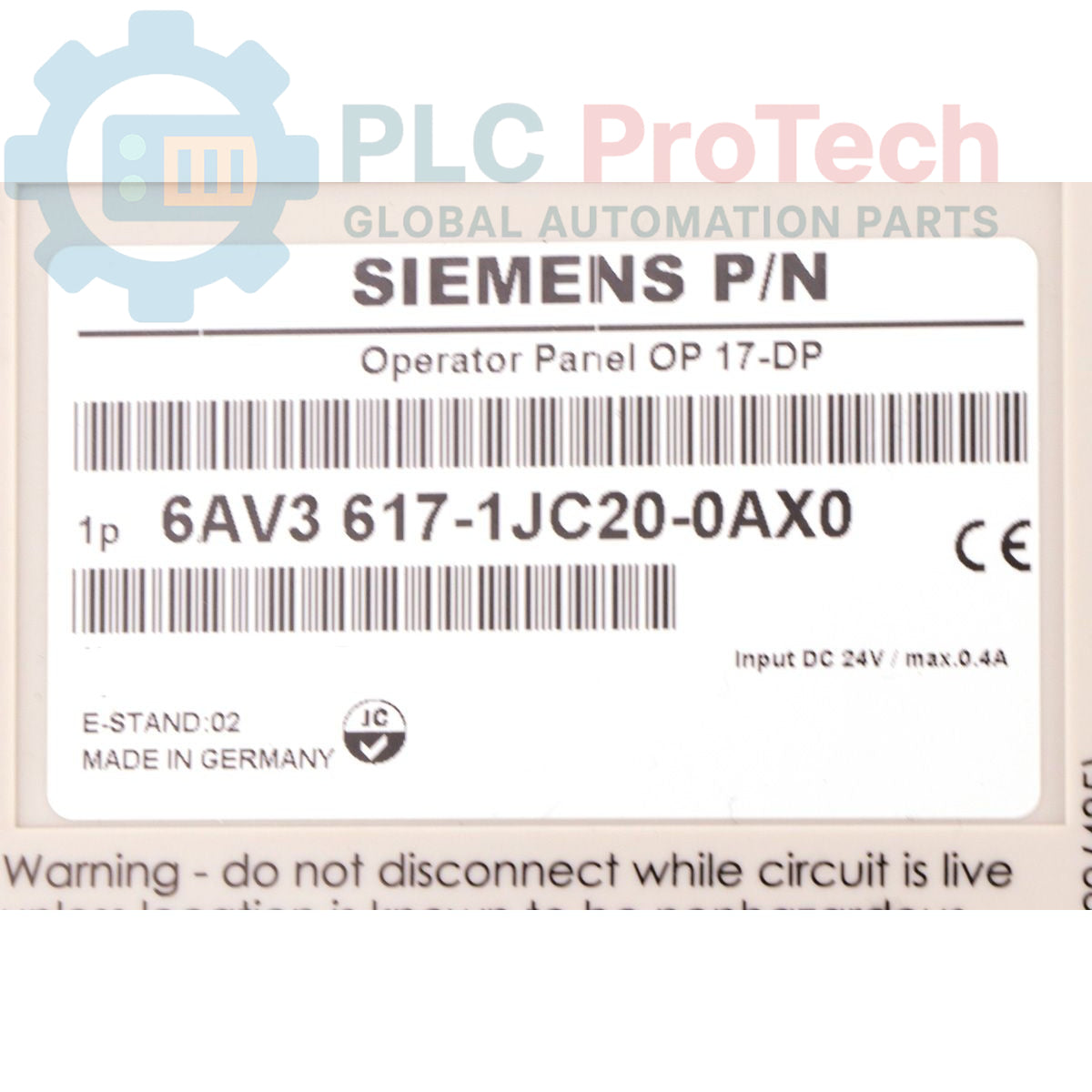

Pannello operatore Siemens 6AV3617-1JC20-0AX0 SIMATIC HMI OP17

Descrizione

Il modello 6AV3617-1JC20-0AX0 è un pannello operatore della serie Siemens SIMATIC HMI OP17, progettato per il monitoraggio e il controllo a livello macchina. Questa unità è dotata di un display LC monocromatico con retroilluminazione a LED, che offre un'interfaccia testuale chiara configurabile per 4x20 o 8x40 caratteri. È progettata per l'integrazione con sistemi di automazione legacy SIMATIC S7 e M7 tramite l'interfaccia PROFIBUS-DP, che supporta velocità di comunicazione fino a 1,5 Mbaud. Il pannello funziona con un'alimentazione standard a 24V CC e consente l'input dell'operatore tramite la tastiera integrata. Si noti che questo modello specifico non è certificato UL/CSA.

Caratteristiche

• Display monocromatico a cristalli liquidi (LC) con illuminazione a LED
• Formato del display testuale configurabile: 4 righe x 20 caratteri o 8 righe x 40 caratteri
• Tastiera integrata per l'interazione diretta dell'operatore e l'inserimento dei dati
• Supporta il protocollo di comunicazione PROFIBUS-DP fino a 1,5 Mbaud
• Progettato per la compatibilità diretta con i controllori SIMATIC S7 e M7
• Include 256 kbyte di memoria utente per i dati dell'applicazione

Applicazioni

• Controllo di macchinari legacy e visualizzazione dei processi
• Sistemi di automazione di piccole e medie dimensioni
• Monitoraggio e diagnostica delle linee di produzione
• Sostituzione di ricambi in installazioni SIMATIC S7/M7 esistenti

Specifiche tecniche

Linee guida per l'installazione

1. 1 Preparare l'involucro: Verificare che le dimensioni del ritaglio del pannello nell'involucro corrispondano ai requisiti di montaggio dell'HMI. Assicurarsi che la superficie di montaggio sia pulita, piana e priva di detriti per garantire una tenuta adeguata.
2. 2 Montare l'unità: Inserire il pannello operatore nel ritaglio dalla parte anteriore dell'involucro. Fissarlo dalla parte posteriore utilizzando i morsetti di montaggio forniti, serrandoli uniformemente alla coppia specificata dal produttore per garantire la tenuta ambientale.
3. 3 Collegare l'alimentazione: Collegare ai terminali di alimentazione designati sul retro dell'unità una fonte di alimentazione a 24 V CC stabile e correttamente protetta da fusibile. Verificare la polarità corretta prima di alimentare.
4. 4 Stabilire la comunicazione: Terminare il cavo PROFIBUS-DP sulla porta di comunicazione dell'HMI. Assicurarsi che schermatura, messa a terra e resistenza di terminazione siano applicate correttamente, come richiesto dalla topologia della rete.
5. 5 Controlli finali: Una volta verificate tutte le connessioni, rimuovere i dispositivi di blocco/etichettatura e alimentare il pannello di controllo. Verificare che l'HMI si accenda e stabilisca la comunicazione con il controllore prima di chiudere lo sportello dell'involucro.
