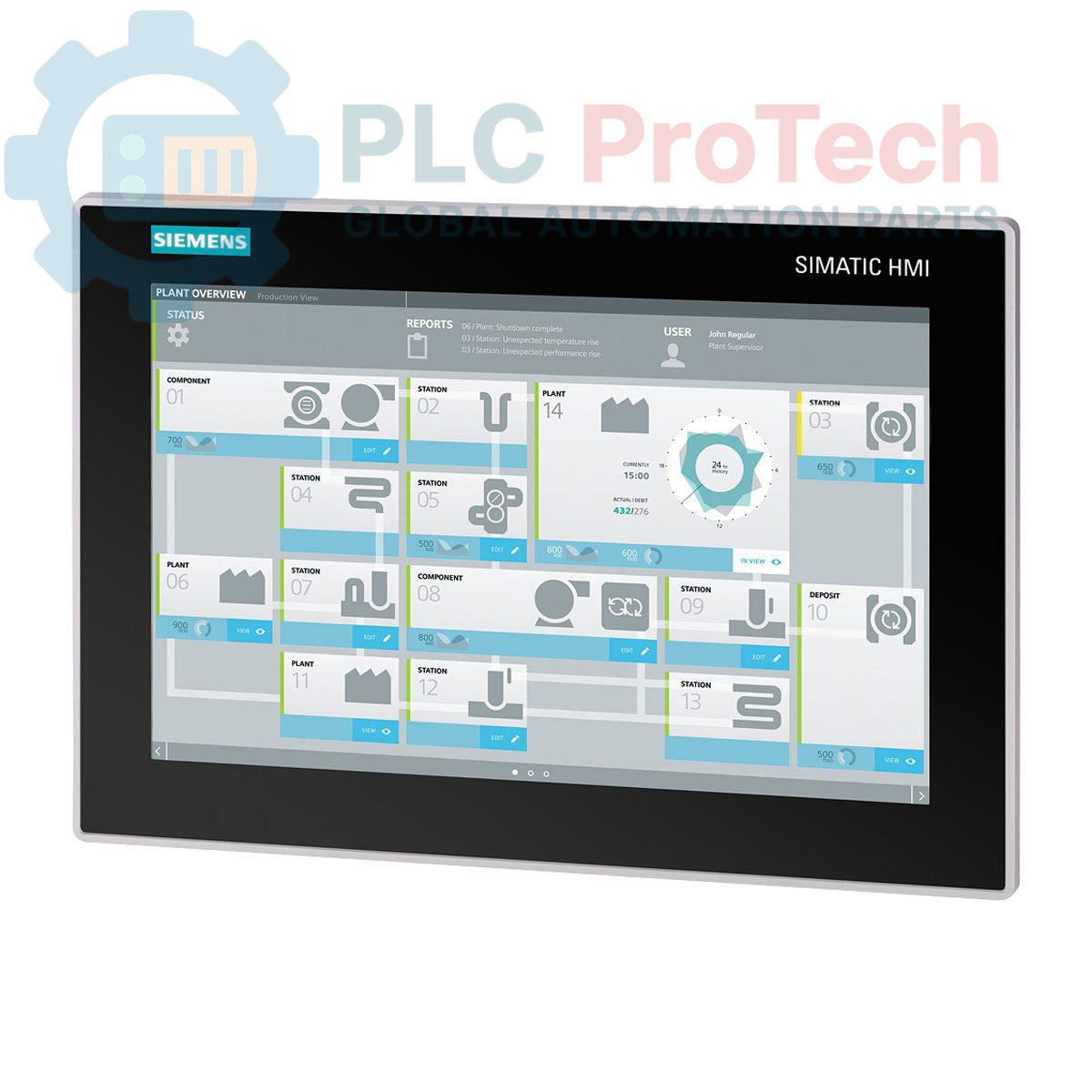

Panel PC Basic Siemens SIMATIC IPC377E da 12" 6AV7230-0CA20-0CA0

Descrizione

Il Siemens 6AV7230-0CA20-0CA0 è un Panel PC SIMATIC IPC377E Basic progettato per il montaggio integrato in quadri e console di controllo industriali. Questa unità dispone di un display touchscreen da 12 pollici, alimentato da un processore Intel Celeron N3160 con quattro core. È dotata di 4 GB di RAM e di un SSD da 256 GB per l'archiviazione di applicazioni e dati. Il Panel PC funziona con una normale alimentazione a 24 V CC e viene fornito senza sistema operativo preinstallato, offrendo flessibilità per l'installazione di software personalizzato. Un'ampia gamma di interfacce, tra cui doppia Ethernet Gigabit, USB 3.0 e più porte seriali, garantisce una connettività affidabile per un'ampia varietà di attività di automazione.

Caratteristiche

• ■Display touchscreen da 12 pollici per l'interazione dell'operatore.
• ■Processore Intel Celeron N3160 (4 core / 4 thread).
• ■4 GB di RAM integrata.
• ■Unità a stato solido (SSD) da 256 GB per l'archiviazione.
• ■Due porte Ethernet RJ45 da 10/100/1000 Mbps.
• ■Numerose porte I/O, tra cui USB 3.0, USB 2.0, DisplayPort, VGA e porte seriali.
• ■Espansione interna tramite slot mPCIe e mSATA.
• ■Funziona con un'alimentazione a 24 V CC.

Applicazioni

• ■Interfaccia uomo-macchina (HMI) a livello macchina.
• ■Visualizzazione e controllo dei processi.
• ■Sistemi di registrazione e acquisizione dati.
• ■Sistemi di registrazione e acquisizione dati.

■Pannelli di controllo per l'automazione di fabbrica e degli edifici.

Linee guida per l'installazione

1. 1
   Disattivare l'alimentazione del quadro di comando principale e applicare le procedure di Lockout/Tagout (LOTO) prima di iniziare qualsiasi intervento.
2. 2
   Verificare che le dimensioni dell'apertura del pannello corrispondano ai requisiti dell'IPC377E. Assicurarsi che la superficie di montaggio sia pulita, piana e priva di detriti.
3. 3
   Inserire con cautela il Panel PC nell'apertura dal lato anteriore del pannello.
4. 4
   Dal retro, installare e serrare uniformemente i morsetti di fissaggio per assicurare l'unità. Non serrare eccessivamente.
5. 5
   Collegare il terminale di terra di protezione (PE) al collegamento principale di terra del quadro utilizzando un conduttore a bassa impedenza.
6. 6
   Collegare i cavi dell'alimentazione a 24 V DC ai terminali designati, assicurando la corretta polarità.
7. 7
   Collegare i cavi Ethernet, USB, seriali e video come richiesto dall'applicazione. Assicurare un adeguato serracavo.
8. 8
   Dopo aver verificato che tutti i collegamenti siano sicuri, rimuovere i dispositivi LOTO e riattivare l'alimentazione del quadro per iniziare la messa in servizio.
