Siemens 6AV6645-0CB01-0AX0 SIMATIC Mobile Panel 277 HMI

Descrizione

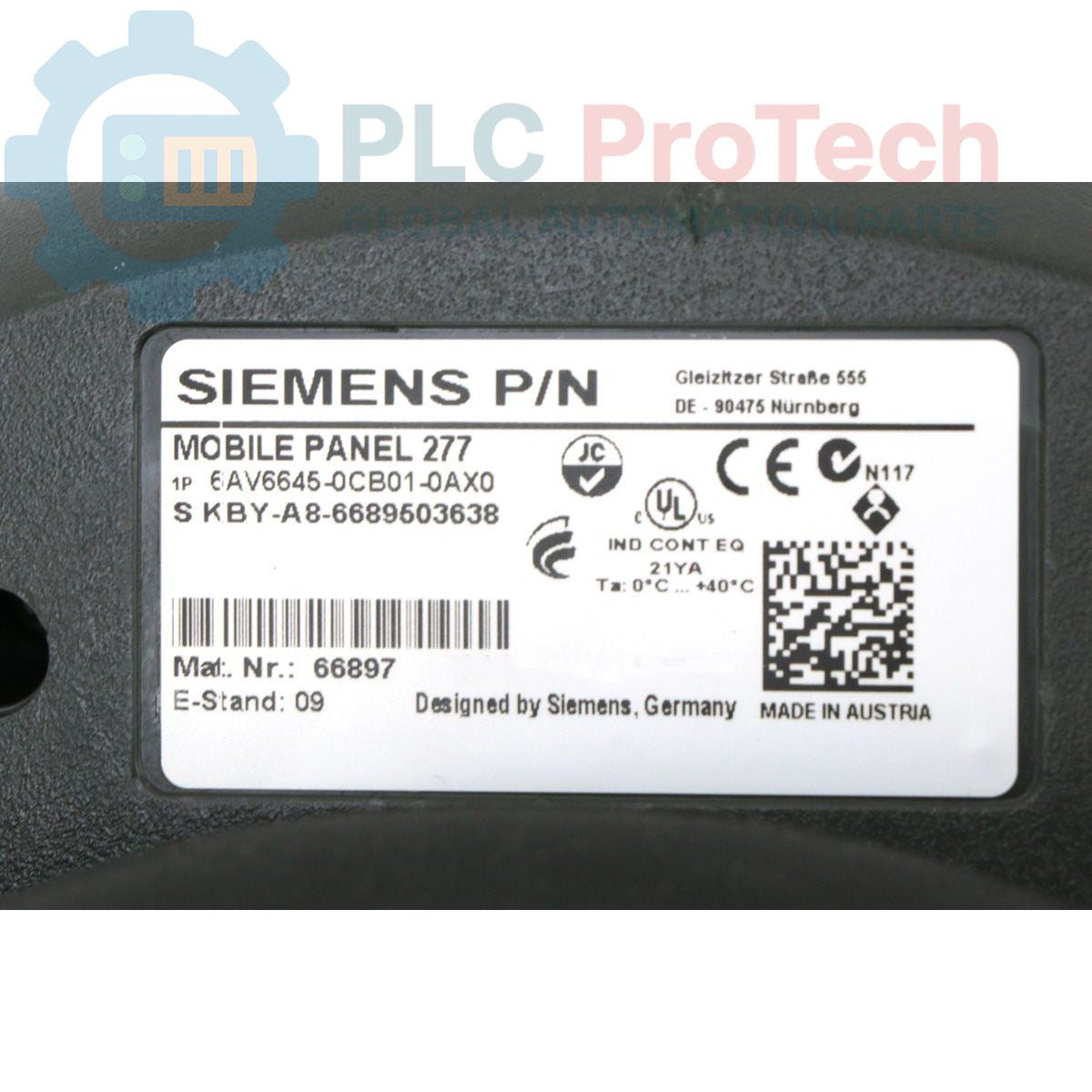

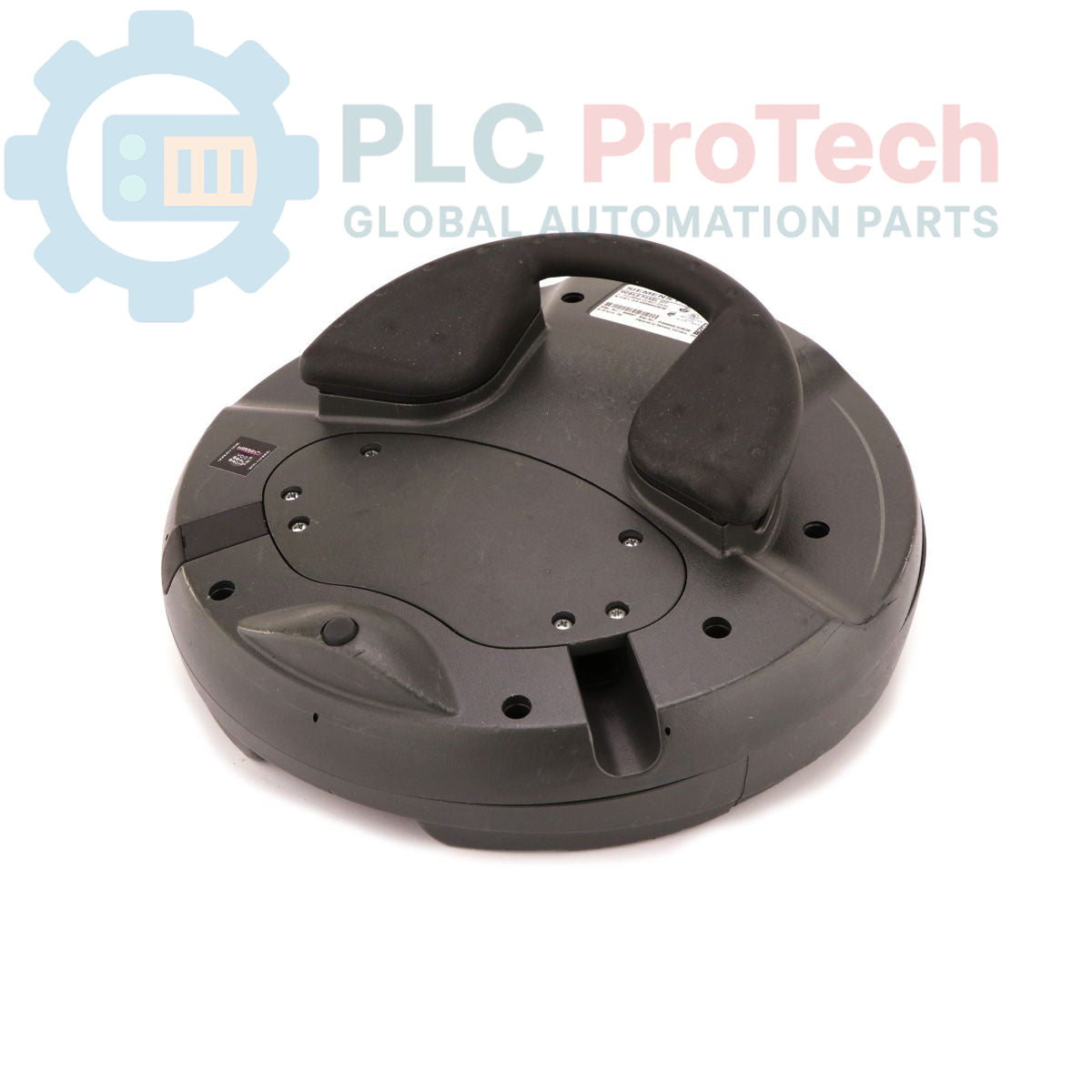

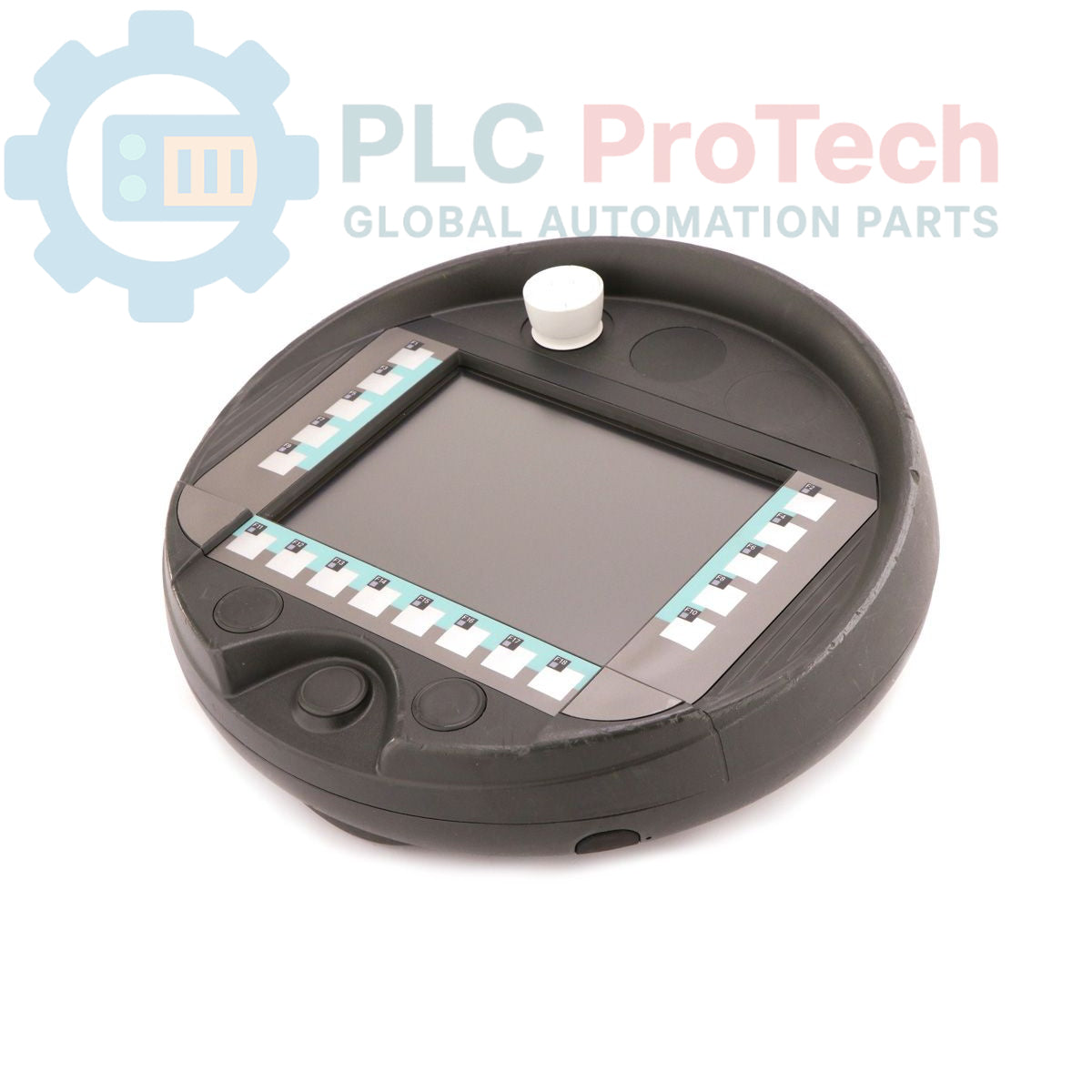

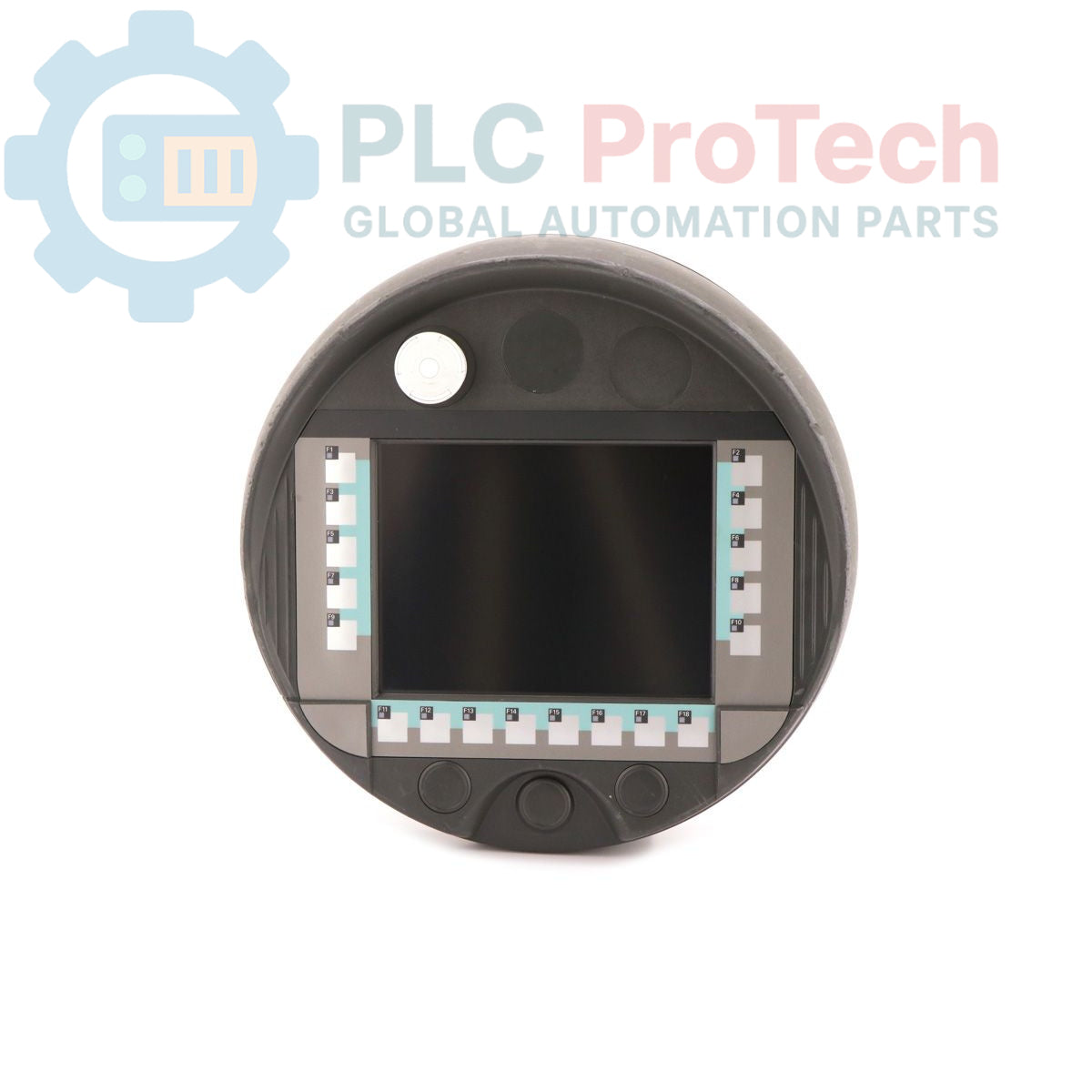

Il Siemens 6AV6645-0CB01-0AX0 è un SIMATIC Mobile Panel 277, un'interfaccia uomo-macchina (HMI) portatile progettata per il controllo e il monitoraggio diretto da parte dell'operatore in ambienti industriali complessi. L'unità è dotata di un display a colori TFT da 7.5 pollici, funzionamento combinato touch e tasti e comandi integrati orientati alla sicurezza, tra cui un pulsante di conferma e un pulsante di arresto. Supporta i protocolli di comunicazione PROFINET e PROFIBUS, garantendo un'integrazione flessibile in diverse architetture di automazione. La configurazione viene eseguita utilizzando Siemens WinCC flexible Standard Version 2005 SP1 o versioni successive, oppure con le versioni di TIA Portal dalla V11 alla V14.

Caratteristiche

• Display a colori TFT da 7.5 pollici con risoluzione di 640 x 480 pixel
• Pulsante di conferma integrato e pulsante di arresto per una maggiore sicurezza dell'operatore
• Funzionamento a doppia modalità tramite touchscreen e tasti fisici
• Supporta i protocolli di comunicazione industriale PROFINET e PROFIBUS
• Compatibilità della configurazione con WinCC flexible (2005 SP1 e versioni successive) e TIA Portal (V11-V14)
• Design ergonomico e robusto per l'uso mobile nell'area produttiva

Applicazioni

• Messa in servizio e avviamento di macchinari e linee di produzione
• Diagnostica in loco, risoluzione dei problemi e attività di manutenzione
• Funzionamento manuale e intervento sui processi per apparecchiature di grandi dimensioni
• Programmazione, configurazione e controllo di celle robotiche
• Monitoraggio mobile per l'industria di processo

Specifiche tecniche

Linee guida per l'installazione

1. 1
   Ispezione preinstallazione: Ispezionare visivamente il Mobile Panel per rilevare eventuali segni di danni subiti durante la spedizione. Verificare che il numero di modello 6AV6645-0CB01-0AX0 corrisponda ai requisiti del progetto. Assicurarsi che il cavo di collegamento sia integro e adatto all'applicazione.
2. 2
   Collegamento del pannello: Con il sistema disalimentato, collegare il cavo di sistema al Mobile Panel e alla corrispondente connection box o interfaccia del controller. Assicurarsi che i connettori siano completamente inseriti e bloccati. Fornire un adeguato serracavo per evitare sollecitazioni sui connettori durante i movimenti.
3. 3
   Alimentazione: Dopo aver verificato tutti i collegamenti, rimuovere il blocco LOTO e alimentare il sistema. Il Mobile Panel richiede una fonte di alimentazione stabile e regolata a 24 V CC SELV/PELV. Osservare il pannello per verificare che la sequenza di avvio venga completata correttamente.
4. 4
   Download del progetto: Collegare il dispositivo di programmazione e scaricare il progetto HMI configurato da TIA Portal o WinCC flexible. Confermare che il trasferimento sia riuscito e che venga visualizzata la schermata dell'applicazione corretta.
5. 5
   Test di sicurezza funzionale: Prima di abilitare il funzionamento della macchina, eseguire un test funzionale completo in condizioni sicure e controllate. Verificare la comunicazione con il PLC, testare tutti gli oggetti dello schermo e, soprattutto, testare il funzionamento del pulsante di arresto e del pulsante di conferma per assicurarsi che funzionino come richiesto dalla valutazione dei rischi per la sicurezza del sistema.
