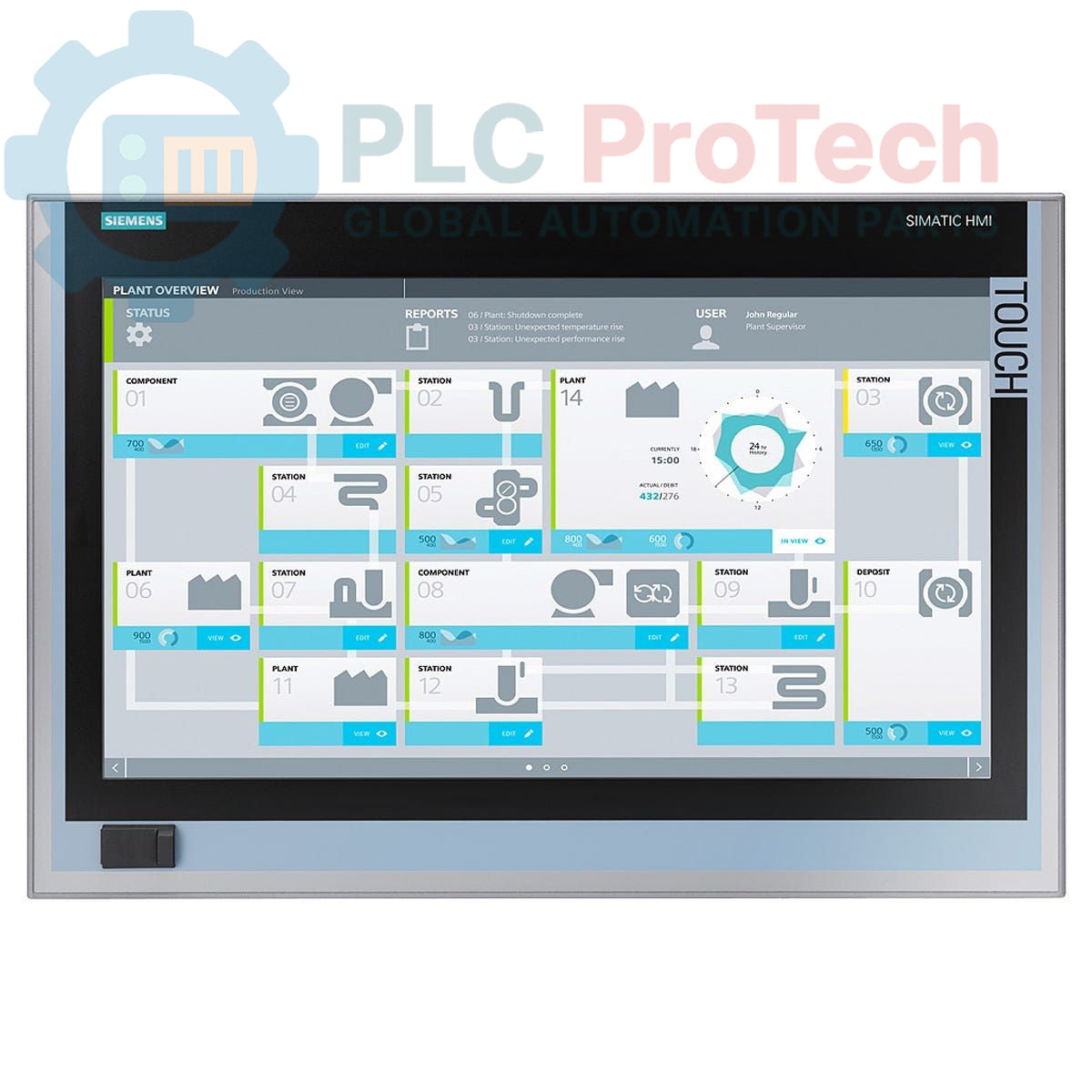

Siemens 6AV7260-0AM10-0BX3 SIMATIC IPC677D PC con pannello

Descrizione

Il 6AV7260-0AM10-0BX3 di Siemens è un Panel PC SIMATIC IPC677D progettato per applicazioni industriali robuste. Questa unità è dotata di un display touch da 15 pollici con una risoluzione di 1280x800, che offre un'interfaccia uomo-macchina intuitiva. È alimentata da un processore Celeron G1820TE (2 core/2 thread, 2,2 GHz, cache da 2 MB) e include un'unità a stato solido da 240 GB per un'archiviazione affidabile e 2 GB di memoria di sistema DDR3 1600 DIMM. Il Panel PC è dotato di funzionalità complete di monitoraggio del watchdog, della temperatura e dello stato della ventola, oltre a un controller RAID integrato per migliorare l'integrità dei dati. Viene fornito con Windows 7 Ultimate 64 bit SP1 preinstallato, con supporto per più lingue dell'interfaccia utente, e con un alimentatore industriale CA da 110/230 V compatibile con NAMUR e un cavo di alimentazione per gli Stati Uniti.

Caratteristiche

• Panel PC SIMATIC IPC677D
• Display touch da 15 pollici (risoluzione 1280x800)
• Processore Celeron G1820TE (2C/2T, 2,2 GHz, cache da 2 MB)
• Unità a stato solido da 240 GB
• RAM DIMM DDR3 1600 da 2 GB
• 2 interfacce Ethernet da 10/100/1000 Mbit/s
• 4 porte USB V3.0 (inclusa USB anteriore)
• 1 porta seriale (COM1)
• Monitoraggio di watchdog, temperatura e ventola
• Controller RAID integrato
• 2 slot PCI (senza espansione hardware)
• Windows 7 Ultimate 64 bit SP1 (MUI) preinstallato
• Alimentatore industriale CA 110/230 V con NAMUR
• Include cavo di alimentazione per gli Stati Uniti

Applicazioni

Il Panel PC Siemens SIMATIC IPC677D è adatto a un'ampia gamma di applicazioni di automazione industriale, tra cui:

• Interfaccia uomo-macchina (HMI) per il controllo di macchine e processi
• Sistemi di acquisizione e registrazione dei dati negli ambienti di produzione
• Visualizzazione e monitoraggio dei processi nelle sale di controllo
• Workstation industriale per sistemi di esecuzione della produzione (MES)
• Sistemi di controllo integrati che richiedono potenza di calcolo locale e funzionalità di visualizzazione

Specifiche tecniche

Collegamenti / Interfacce

Linee guida per l'installazione

1. Disalimentazione del sistema: assicurarsi che tutta l'alimentazione dell'area di installazione e delle apparecchiature associate sia completamente disattivata e bloccata prima di iniziare l'installazione.
2. Montaggio: installare saldamente il Panel PC nell'apertura predisposta del pannello o nell'alloggiamento, assicurando il mantenimento di adeguati spazi di ventilazione attorno all'unità per un raffreddamento ottimale.
3. Collegamento dell'alimentazione: collegare l'unità di alimentazione industriale CA 110/230 V a una fonte di alimentazione idonea, rispettando la polarità e la messa a terra corrette. Utilizzare il cavo di alimentazione USA in dotazione.
4. Messa a terra: realizzare un robusto collegamento a terra di protezione (PE) al telaio del Panel PC per garantire sicurezza e compatibilità elettromagnetica (EMC).
5. Collegamenti Ethernet: collegare i cavi Ethernet industriali alle porte da 10/100/1000 Mbit/s per la comunicazione di rete con PLC, DCS o altri dispositivi industriali.
6. Collegamenti USB e seriali: collegare le periferiche, come tastiere, mouse o lettori di codici a barre, alle porte USB V3.0, inclusa la porta USB anteriore, e i dispositivi seriali alla porta COM1, secondo necessità.
7. Gestione dei cavi: instradare tutti i cavi per evitare tensioni, interferenze e danni, assicurandosi che non ostacolino il flusso d'aria di raffreddamento né creino rischi di inciampo.
8. Considerazioni ambientali: verificare che la temperatura e l'umidità dell'ambiente operativo rientrino nei limiti specificati per il funzionamento di PC industriali, al fine di garantire durata e affidabilità.
9. Accensione: dopo aver verificato e fissato tutti i collegamenti, riattivare l'alimentazione del sistema e osservare la sequenza di avvio del Panel PC.
