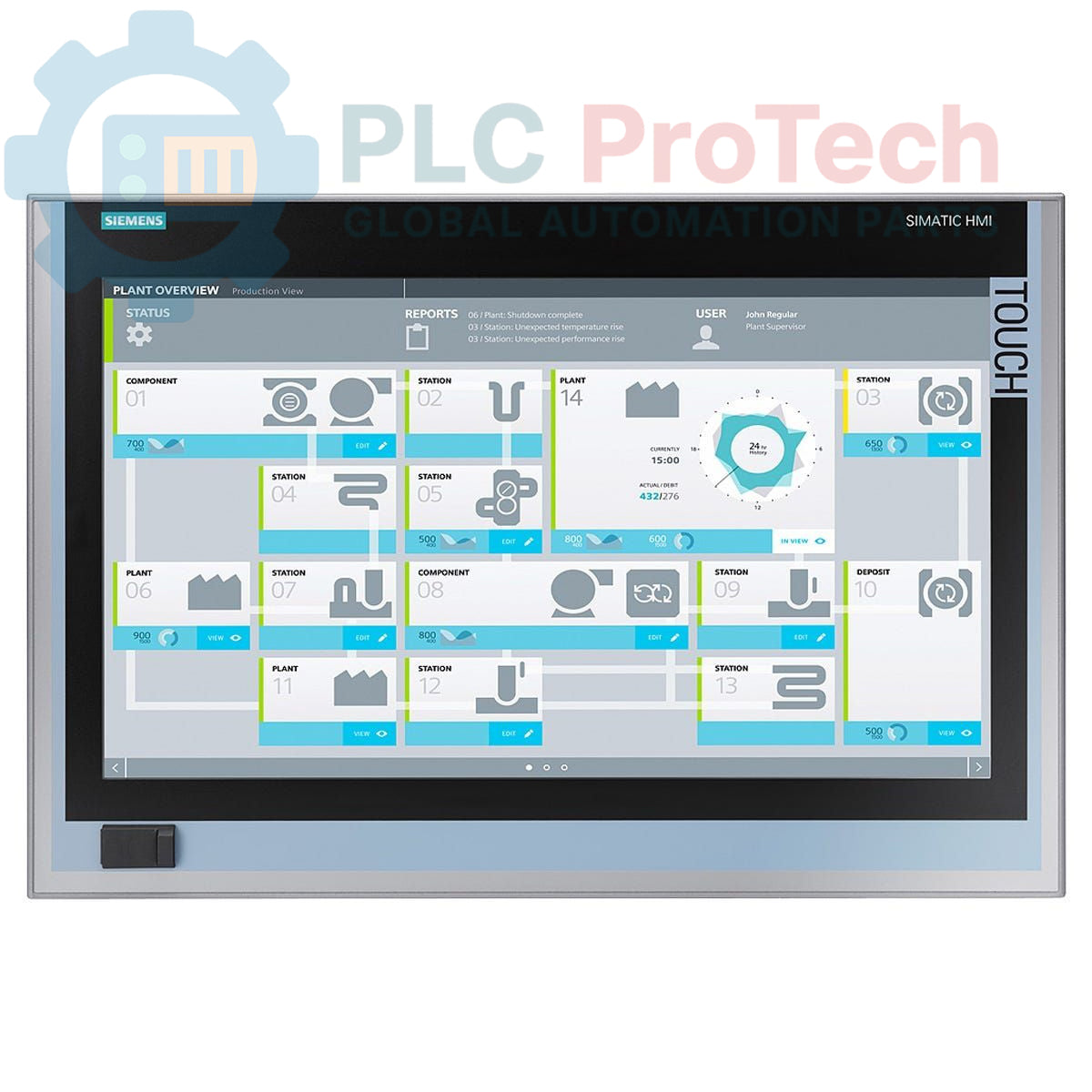

Siemens 6AV7260-1BA31-0BX0 SIMATIC IPC677D PC con pannello

Descrizione

Il Siemens 6AV7260-1BA31-0BX0 è un SIMATIC IPC677D Panel PC, una soluzione informatica industriale integrata progettata per ambienti di automazione impegnativi. Questa unità dispone di un display touch da 19 pollici con una risoluzione di 1366x768, che offre un'interfaccia uomo-macchina intuitiva. È dotata di un processore Celeron G1820TE, 8 GB di RAM DDR3 e un disco rigido SATA da 500 GB per prestazioni e capacità di archiviazione elevate. Le opzioni di connettività includono due porte Ethernet da 10/100/1000 Mbit/s, diverse porte USB V3.0 (tra cui una USB frontale) e una porta seriale COM1. L'IPC677D integra inoltre un'interfaccia PROFIBUS/MPI (compatibile con CP 5622) per un'integrazione perfetta nei sistemi di automazione Siemens. Le funzioni di monitoraggio del watchdog, della temperatura e dello stato delle ventole, insieme a un controller RAID integrato, migliorano l'affidabilità del sistema. Funziona con un alimentatore industriale CA da 110/230 V compatibile con NAMUR ed è fornito con Windows 7 Ultimate 64 bit SP1 preinstallato.

Caratteristiche

• Display touch integrato da 19 pollici (risoluzione 1366x768)
• Processore Celeron G1820TE (2C/2T, 2,2 GHz, cache da 2 MB)
• RAM DIMM DDR3 1600 da 8 GB
• Disco rigido SATA da 500 GB
• Doppie interfacce Ethernet da 10/100/1000 Mbit/s
• Quattro porte USB V3.0 e una porta seriale (COM1)
• Porta USB accessibile dal pannello frontale
• Interfaccia PROFIBUS/MPI (compatibile con CP 5622)
• SRAM bufferizzata da 2 MB
• Controller RAID integrato
• Monitoraggio del watchdog, della temperatura e delle ventole
• 1 slot PCIE (X16) e 1 slot di espansione PCI
• Windows 7 Ultimate 64 bit SP1 preinstallato (MUI: de, en, fr, es, it)
• Unità di alimentazione industriale CA 110/230 V con NAMUR

Applicazioni

• Controllo e visualizzazione delle macchine
• Monitoraggio dei processi e acquisizione dati
• Stazioni di controllo operatore nella produzione
• Elaborazione dei dati industriali e gateway di comunicazione
• Sistemi di controllo di supervisione e acquisizione dati (SCADA)
• Automazione degli edifici e gestione delle infrastrutture

Specifiche tecniche

Collegamenti / Interfacce

Istruzioni per l'installazione

1. Disalimentazione del sistema: Assicurarsi che tutta l'alimentazione dell'area di installazione e del Panel PC sia scollegata prima di iniziare l'installazione.
2. Montaggio: Montare saldamente il Panel PC in un armadio industriale o in un pannello predisposto, assicurando spazio sufficiente per la ventilazione e il passaggio dei cavi.
3. Collegamento dell'alimentazione: Collegare l'unità di alimentazione industriale CA 110/230 V a una fonte di alimentazione stabile e protetta. Verificare la tensione e la polarità corrette.
4. Messa a terra: Realizzare un corretto collegamento alla terra di protezione (PE) per il telaio del Panel PC, al fine di ridurre al minimo il rumore elettrico e garantire la sicurezza.
5. Collegamenti di rete: Collegare i cavi Ethernet alle porte da 10/100/1000 Mbit/s per la comunicazione di rete.
6. Collegamenti delle periferiche: Collegare i dispositivi USB, i dispositivi seriali e i cavi PROFIBUS/MPI secondo quanto richiesto dall'applicazione.
7. Gestione dei cavi: Instradare tutti i cavi in modo ordinato e sicuro, separando i cavi di alimentazione da quelli di segnale per evitare interferenze. Utilizzare un adeguato sistema antistrappo.
8. Considerazioni ambientali: Assicurarsi che l'ambiente operativo rispetti i valori specificati di temperatura, umidità e vibrazioni per i Panel PC industriali.
9. Accensione: Dopo aver verificato tutti i collegamenti, riattivare il sistema e accendere il Panel PC. Monitorare l'avvio iniziale per rilevare eventuali indicatori di errore.
