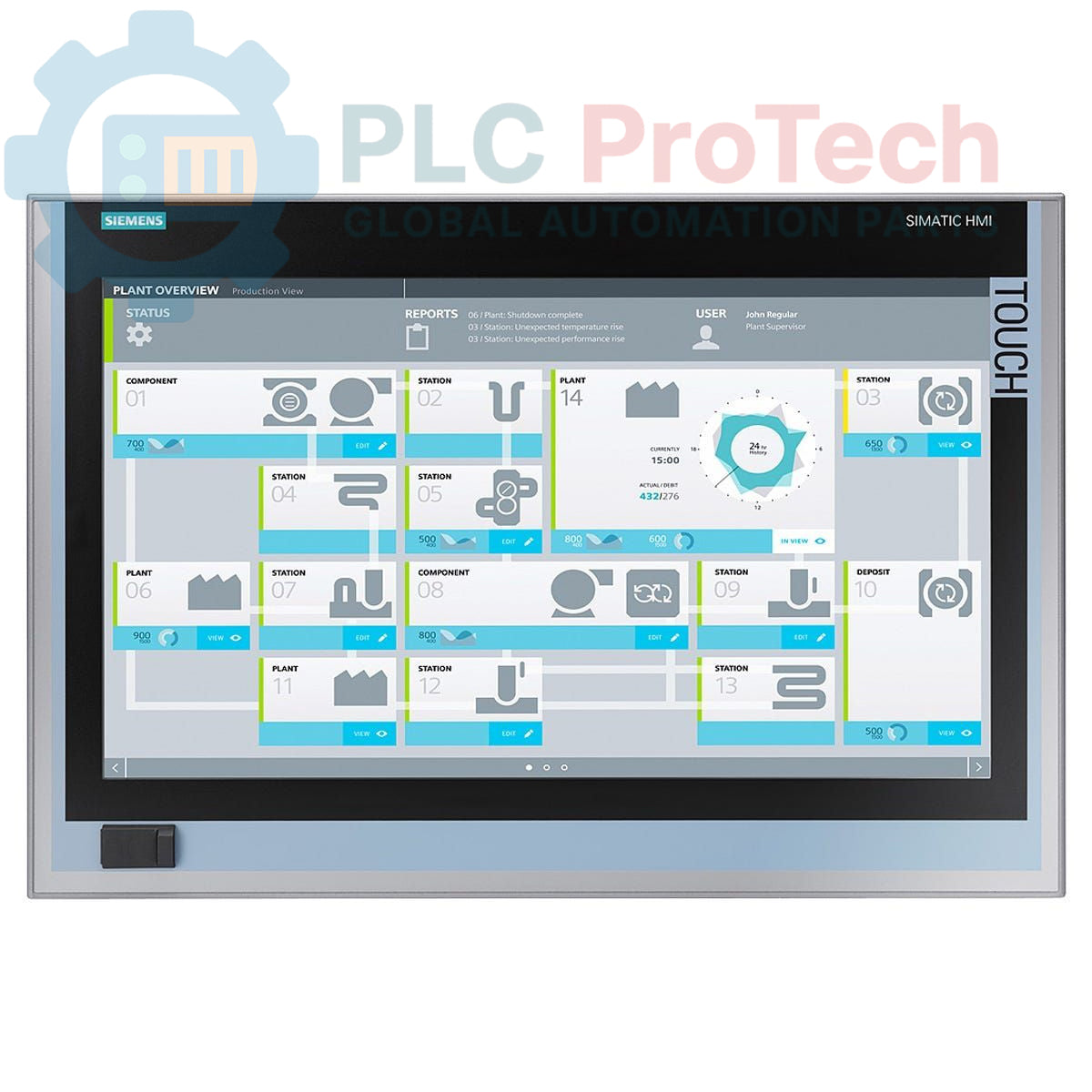

Siemens 6AV7260-0EA20-0AX0 SIMATIC IPC677D Panel PC

Descrizione

Questo è un Siemens 6AV7260-0EA20-0AX0 SIMATIC IPC677D, un PC panel industriale progettato per attività di automazione, visualizzazione e controllo impegnative. Integra un display touchscreen da 15 pollici con una risoluzione di 1280x800 ed è dotato di un processore Intel Core i3-4330TE. Il sistema è configurato con 4 GB di RAM DDR3, un HDD SATA da 500 GB e il sistema operativo Windows 7 Ultimate a 32 bit preinstallato. Le opzioni di connettività includono due porte Ethernet Gigabit, USB 3.0 e un'interfaccia compatibile con PROFIBUS/MPI. Il monitoraggio integrato della temperatura del sistema e dello stato delle ventole, insieme a un controller RAID integrato, garantisce l'affidabilità operativa negli ambienti industriali.

Caratteristiche

• Display touchscreen integrato da 15 pollici (1280x800).
• Dotato di un processore Intel Core i3-4330TE da 2,4 GHz.
• Preinstallato con Windows 7 Ultimate a 32 bit (MUI).
• Interfaccia di comunicazione PROFIBUS/MPI integrata, compatibile con CP 5622.
• Due porte Ethernet Gigabit per una connettività di rete affidabile.
• Monitoraggio integrato della temperatura del sistema e dello stato delle ventole.
• Include un alimentatore industriale CA da 110/230 V conforme a NAMUR.

Applicazioni

• Interfaccia uomo-macchina (HMI) per il controllo e il monitoraggio dei processi.
• Acquisizione e registrazione dei dati negli ambienti di produzione.
• Nodi di visualizzazione e controllo per sistemi SCADA.
• Sale di controllo per l'automazione industriale e stazioni operatore.

Specifiche tecniche

Linee guida per l'installazione

1.  1 Disalimentare il quadro di controllo e verificare l'assenza di tensione prima di iniziare l'installazione.
2.  2 Verificare che le dimensioni dell'apertura del pannello corrispondano alle specifiche del telaio dell'IPC677D, per garantire un'installazione corretta.
3.  3 Montare il Panel PC nell'apertura e fissarlo utilizzando tutti i morsetti di montaggio forniti, per garantire un'installazione stabile e una tenuta adeguata.
4.  4 Collegare il terminale di terra di protezione (PE) al punto principale di messa a terra del quadro utilizzando un conduttore a bassa impedenza.
5.  5 Collegare i cavi di comunicazione Ethernet, USB, seriale e PROFIBUS/MPI secondo necessità dell'applicazione.
6.  6 Collegare il cavo di alimentazione CA 110/230 V a una fonte di alimentazione adeguatamente dimensionata e protetta.
7.  7 Assicurarsi che vi sia uno spazio sufficiente per la ventilazione attorno al dissipatore di calore e alle aperture delle ventole dell'unità, per evitare il surriscaldamento.
8.  8 Rimuovere i dispositivi LOTO, rialimentare il quadro ed eseguire i controlli di avvio del sistema per confermarne il funzionamento.
