Siemens 6AV7863-4MA00-0AA0 SIMATIC IFP2200 Pannello piatto industriale

Descrizione

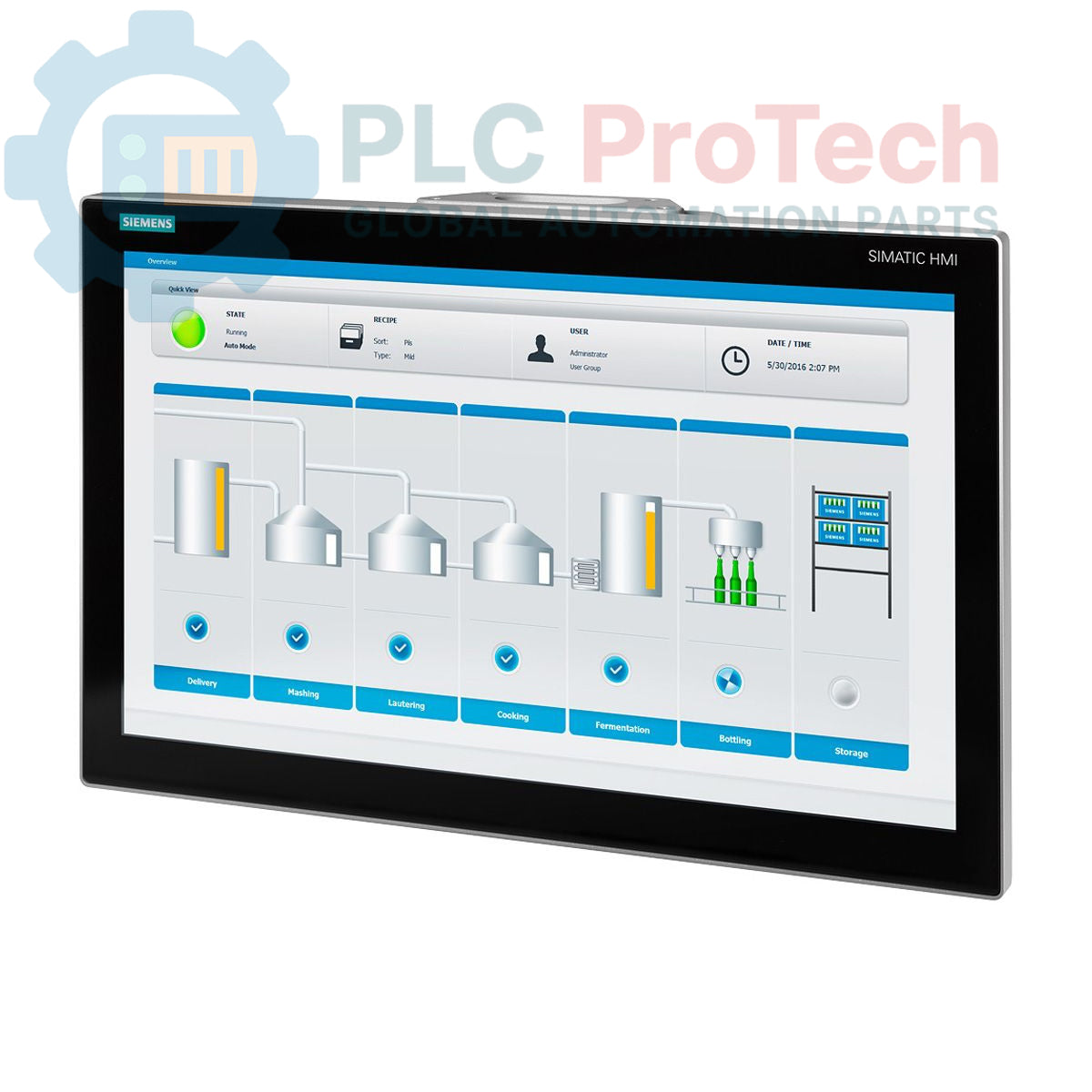

Il Siemens 6AV7863-4MA00-0AA0 è un pannello piatto industriale SIMATIC IFP2200 progettato per la visualizzazione e l'utilizzo in ambienti di produzione esigenti. Questa unità dispone di un display widescreen multitouch da 22 pollici con un formato 16:9 e una risoluzione Full HD di 1920 x 1080 pixel per un controllo chiaro e preciso. Funziona con un'alimentazione da 24 V CC e offre una connettività versatile tramite interfacce DisplayPort e DVI. Il pannello viene fornito con un cavo DVI/USB da 1,8 metri per un'installazione semplice e supporta configurazioni di montaggio standard con una distanza di collegamento fino a 5 metri.

Caratteristiche

• Display widescreen da 22 pollici con formato 16:9
• Risoluzione Full HD (1920 x 1080 pixel)
• Schermo capacitivo multitouch per un utilizzo intuitivo
• Funziona con un'alimentazione da 24 V CC
• Supporta ingressi video DisplayPort e DVI
• Include un cavo combinato DVI/USB da 1,8 m
• Progettato per un uso industriale continuo e robusto

Applicazioni

• Interfaccia uomo-macchina (HMI) per il controllo dei processi
• Stazioni di visualizzazione nella produzione e nelle linee di assemblaggio
• Sale di controllo e sistemi SCADA
• Terminali industriali per PC con display
• Monitoraggio dei dati in ambienti industriali difficili

Specifiche tecniche

Linee guida per l'installazione

1. 1
   Preparazione della posizione di montaggio: Assicurarsi che le dimensioni dell'apertura del pannello corrispondano alle specifiche del dispositivo. La superficie di montaggio deve essere piana, pulita e in grado di sostenere il peso del pannello. Verificare che vi sia spazio sufficiente per la ventilazione e il passaggio dei cavi.
2. 2
   Montaggio del pannello: Inserire il pannello piatto nell'apertura predisposta. Fissarlo uniformemente utilizzando tutti i morsetti o gli elementi di fissaggio forniti. Serrare gli elementi di fissaggio alla coppia specificata dal produttore per garantire una tenuta adeguata ed evitare la deformazione della cornice.
3. 3
   Collegamento della messa a terra di protezione (PE): Collegare il terminale di messa a terra designato del pannello alla barra collettrice di terra di protezione dell'armadio utilizzando un conduttore a bassa impedenza. Un collegamento di terra affidabile è fondamentale per la sicurezza e l'immunità ai disturbi.
4. 4
   Collegamento dell'alimentazione e dei segnali: Collegare l'alimentatore da 24 V CC, rispettando la polarità corretta. Collegare il cavo DisplayPort o DVI dalla sorgente video. Collegare il cavo USB per la funzionalità touch. Disporre tutti i cavi lontano dalle linee ad alta tensione per ridurre al minimo le interferenze.
5. 5
   Accensione e test: Dopo aver verificato che tutti i collegamenti siano sicuri, ripristinare l'alimentazione del sistema. Verificare che il display si accenda correttamente e riceva un segnale video valido. Testare la funzionalità multitouch per confermare il corretto funzionamento.
