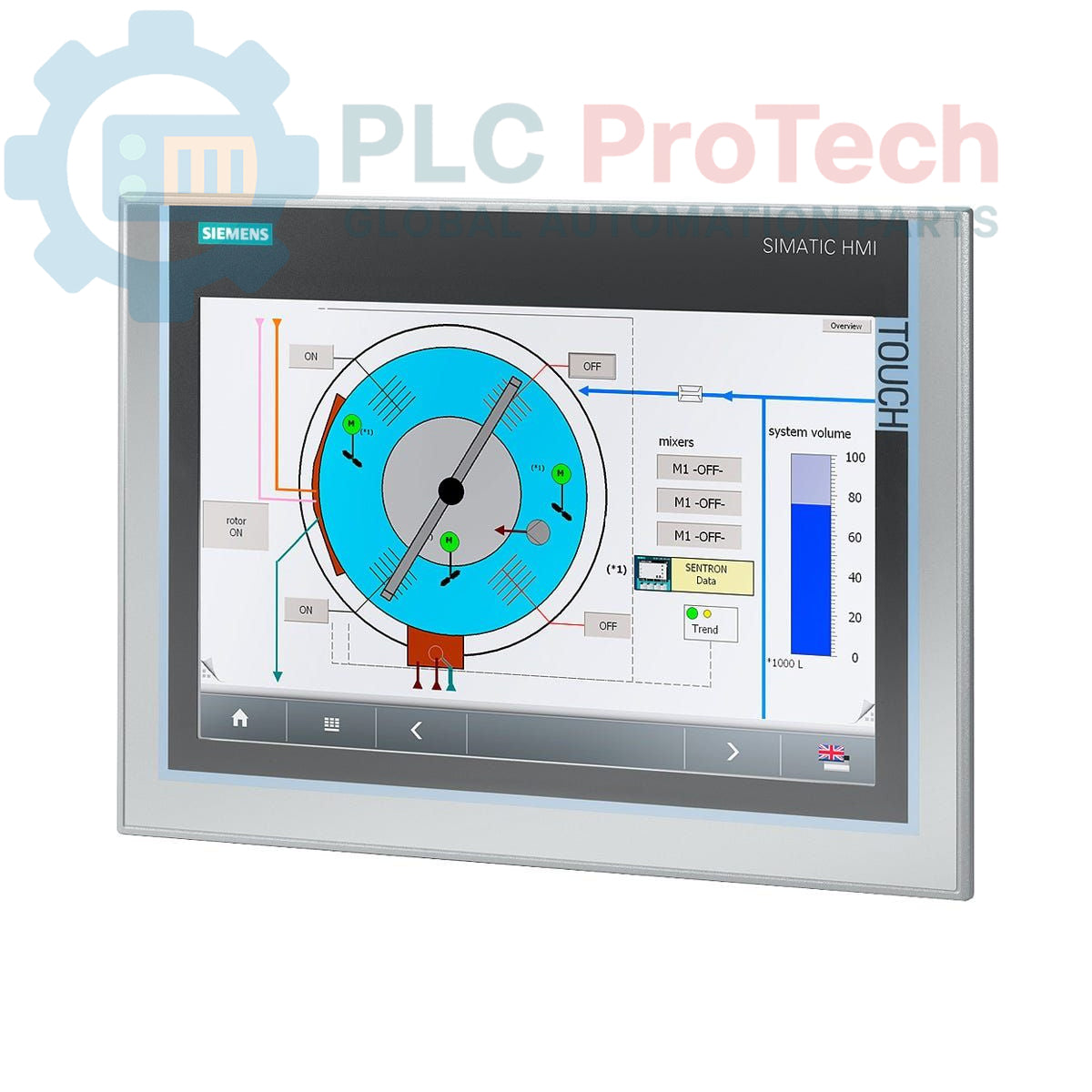

Siemens 6AV7881-3AB00-1AA0 SIMATIC IPC277D PC Nanopanel

Descrizione

Il 6AV7881-3AB00-1AA0 Siemens è un Nanopanel PC SIMATIC IPC277D progettato per attività di visualizzazione e controllo industriale. Questa unità dispone di un display TFT touch da 12 pollici, che fornisce un'interfaccia interattiva per gli operatori. È dotata di un processore Atom E640 (1.0 GHz) e di 1 GB di RAM, adatti all'esecuzione di applicazioni industriali. Le opzioni di connettività includono due porte Ethernet RJ45 10/100/1000 Mbps, tre porte USB V2.0 (con capacità di alta corrente) e una porta seriale (COM 1). La memoria è gestita tramite uno slot CompactFlash, preconfigurato con una CompactFlash SIMATIC PC da 2 GB. Il dispositivo funziona con un'alimentazione a 24 V CC e supporta la ritentività, risultando adatto ad ambienti industriali gravosi, sebbene venga fornito senza sistema operativo o software SIMATIC.

Caratteristiche

• Display TFT touch da 12 pollici
• Processore Atom E640 (1.0 GHz)
• 1 GB di RAM
• CompactFlash SIMATIC PC da 2 GB (preinstallata)
• 2x porte Ethernet RJ45 10/100/1000 Mbps
• 3x porte USB V2.0 (alta corrente)
• 1x porta seriale (COM 1)
• Slot CompactFlash per memoria aggiuntiva
• Alimentazione a 24 V CC
• Supporto della ritentività
• Design frontale standard

Applicazioni

Il Nanopanel PC Siemens SIMATIC IPC277D viene generalmente utilizzato in diversi scenari di automazione industriale, tra cui:

• Interfaccia uomo-macchina (HMI) per il controllo di macchine e processi
• Sistemi di acquisizione e visualizzazione dei dati
• Applicazioni di controllo integrate
• Monitoraggio e gestione delle linee di produzione
• Automazione degli edifici e controllo delle infrastrutture

Specifiche tecniche

Connessioni / Interfacce

Il Nanopanel PC IPC277D offre le seguenti interfacce industriali standard:

• Ethernet: Due porte RJ45 per la connettività di rete a 10/100/1000 Mbps.
• USB: Tre porte USB V2.0, progettate per fornire corrente elevata alle periferiche collegate.
• Seriale: Una porta seriale COM 1 per la comunicazione con dispositivi legacy.
• CompactFlash: Uno slot per schede CompactFlash, utilizzato per l'archiviazione del sistema operativo e delle applicazioni.
• Alimentazione: Un morsetto dedicato per l'ingresso di alimentazione a 24 V DC.

Linee guida per l'installazione

Una corretta installazione garantisce il funzionamento affidabile e la lunga durata del Nanopanel PC.

1. Disalimentazione: Assicurarsi che tutta l'alimentazione dell'area di installazione sia scollegata e messa in sicurezza prima di iniziare qualsiasi intervento.
2. Montaggio: Installare saldamente il Nanopanel PC nell'apertura del pannello secondo le dimensioni specificate. Assicurare uno spazio sufficiente per la ventilazione e l'instradamento dei cavi.
3. Collegamento dell'alimentazione: Collegare l'alimentatore a 24 V DC ai morsetti designati, rispettando la polarità corretta. Utilizzare sezioni dei cavi adeguate ai requisiti di alimentazione.
4. Messa a terra: Realizzare un collegamento robusto alla terra di protezione (PE) del telaio del panel PC per garantire la sicurezza elettrica e ridurre al minimo le interferenze elettromagnetiche (EMI).
5. Connessioni di rete: Collegare i cavi Ethernet alle porte RJ45 per l'integrazione nella rete. Utilizzare cavi schermati negli ambienti con elevata EMI.
6. Connessioni delle periferiche: Collegare i dispositivi USB e le periferiche seriali secondo necessità. Assicurarsi che i dispositivi USB non superino i limiti di corrente specificati per le porte.
7. Instradamento dei cavi: Instradare tutti i cavi in modo da evitare tensioni, piegature accentuate e interferenze. Ove possibile, separare i cavi di alimentazione dai cavi di segnale.
8. Considerazioni ambientali: Assicurarsi che l'ambiente operativo rispetti gli intervalli di temperatura e umidità specificati per il dispositivo. Evitare l'esposizione diretta a polvere eccessiva, umidità o vibrazioni.
9. Riattivazione: Una volta verificate tutte le connessioni, riattivare il sistema e verificare che l'avvio e il funzionamento siano corretti.
