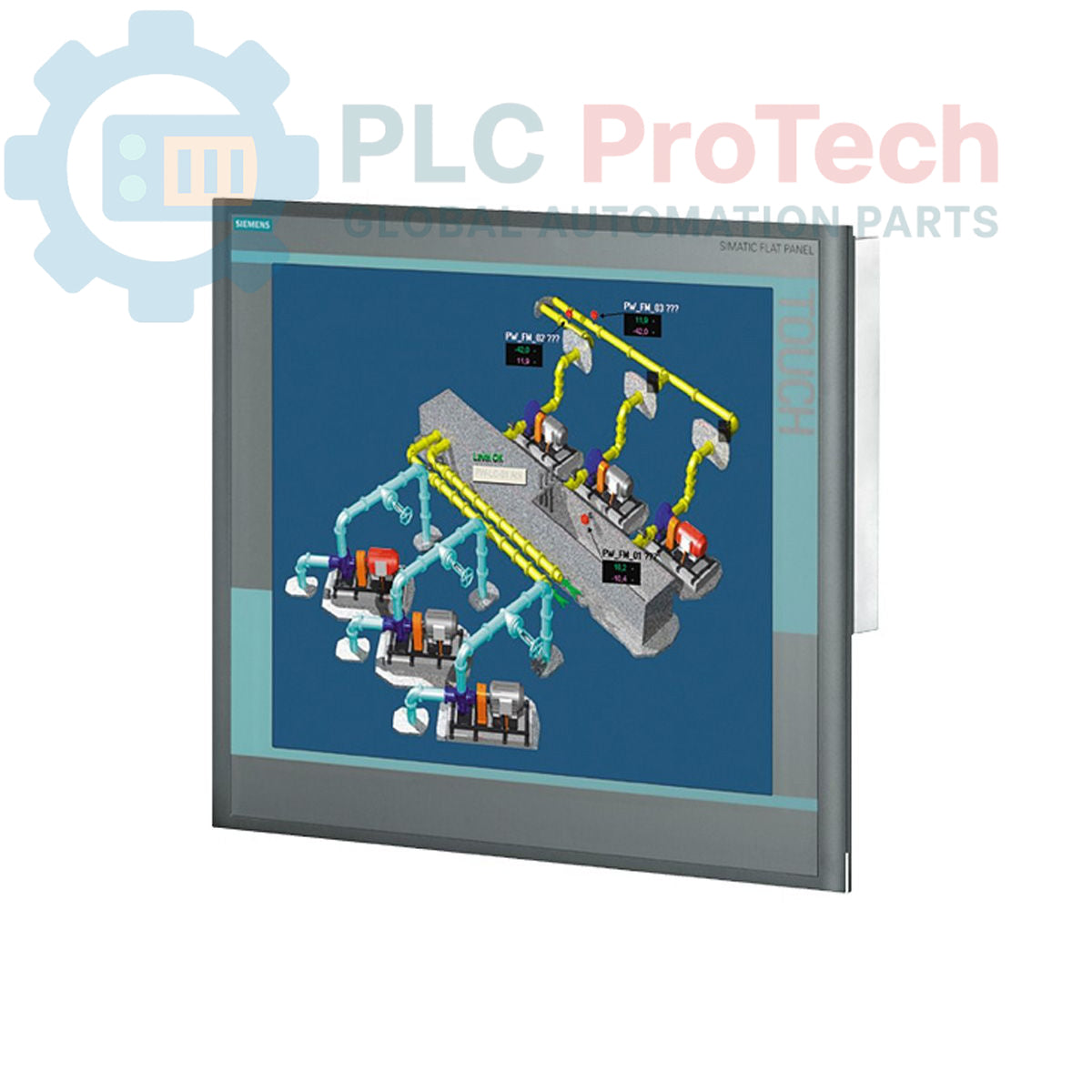

Siemens 6AV7861-3AB00-2AA0 SIMATIC Pannello piatto 19

Descrizione

Si tratta di un SIMATIC Flat Panel 19 di Siemens, modello 6AV7861-3AB00-2AA0, progettato per applicazioni di visualizzazione industriale. È dotato di uno schermo TFT da 19 pollici con una risoluzione nativa di 1280 x 1024 pixel. L'unità offre opzioni di alimentazione flessibili, supportando ingressi sia a 24 V CC sia a 120/240 V CA. La connettività è garantita dalle interfacce standard VGA e DVI-D, che assicurano la compatibilità con un'ampia gamma di PC industriali e controller. Questo modello viene fornito con un cavo VGA da 1.8 metri per una configurazione immediata.

Caratteristiche

• Display a transistor a film sottile (TFT) da 19 pollici
• Risoluzione dello schermo di 1280 x 1024 pixel
• Compatibilità con doppia alimentazione: 24 V CC e 120/240 V CA
• Ingressi video standard: VGA e DVI-D
• Include un cavo VGA da 1.8 m

Applicazioni

• Interfaccia uomo-macchina (HMI) a livello di macchina
• Stazioni di controllo e monitoraggio dei processi
• Visualizzazione su PC industriali
• Pannelli di visualizzazione per sale di controllo
• Sistemi di acquisizione dati e SCADA

Specifiche tecniche

Linee guida per l'installazione

1. 1 Preparazione della posizione di montaggio: Verificare che le dimensioni dell'apertura del pannello corrispondano ai requisiti del monitor. Assicurarsi che la superficie di montaggio sia pulita, piana e in grado di sostenere il peso dell'unità (12.00 kg).
2. 2 Montaggio dell'unità: Inserire con cautela il pannello piatto nell'apertura predisposta. Fissarlo utilizzando i morsetti e la ferramenta di montaggio appropriati, serrando uniformemente alla coppia specificata dal produttore per garantire una tenuta adeguata.
3. 3 Collegamento della terra di protezione (PE): Collegare il morsetto di messa a terra dello chassis all'impianto di terra di protezione della struttura utilizzando un conduttore a bassa impedenza. Questo collegamento è fondamentale per la sicurezza.
4. 4 Collegamento dell'alimentazione: Collegare la sorgente di alimentazione appropriata (24 V DC o 120/240 V AC) ai morsetti di ingresso dell'alimentazione designati. Assicurarsi della corretta polarità per i collegamenti in DC e del corretto collegamento di linea/neutro/terra per i collegamenti in AC.
5. 5 Collegamento dei segnali video: Collegare la sorgente video (ad es. PC industriale) alla porta VGA o DVI-D del monitor. Fissare saldamente i connettori dei cavi per evitare perdite intermittenti del segnale.
6. 6 Controlli finali: Dopo aver effettuato tutti i collegamenti, rimuovere i dispositivi LOTO e alimentare l'unità. Verificare il corretto funzionamento e la funzionalità del display prima di mettere il sistema in servizio.
