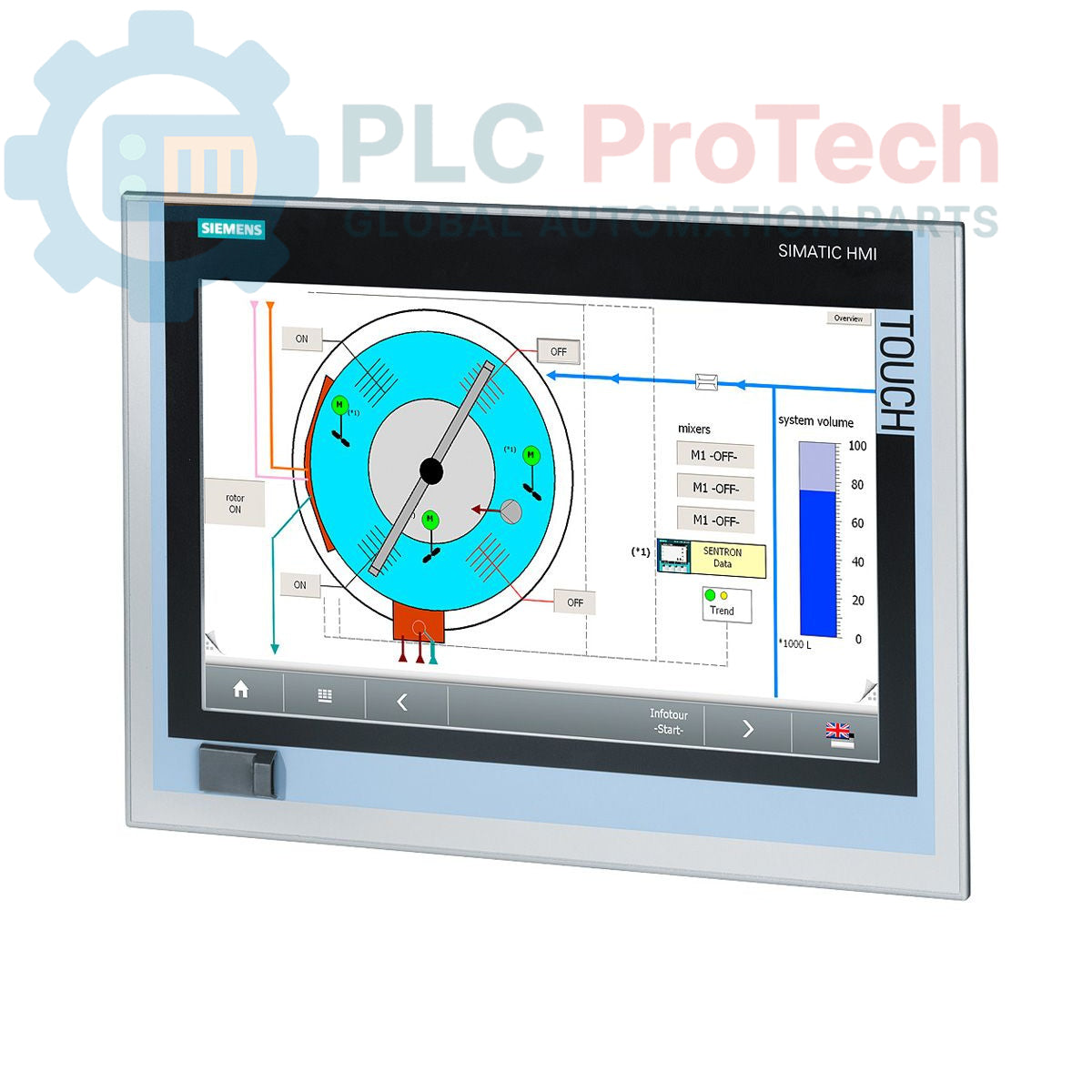

Siemens 6AV7881-4AE00-3DG0 SIMATIC IPC277D Nanopanel PC

Descrizione

Il 6AV7881-4AE00-3DG0 Siemens è un Panel PC Nanopanel SIMATIC IPC277D, progettato come piattaforma compatta e robusta per interfacce uomo-macchina e controllo nelle applicazioni industriali. Questa unità dispone di un display TFT touch da 15" ed è dotata di un processore ATOM E660 (1,3 GHz), 2 GB di RAM e 8 GB di memoria SIMATIC PC CompactFlash. Viene fornita con il sistema operativo WES 7 SP1 preinstallato e include WinCC Advanced RT V13 512 PT (con registrazione e ricette) e un pacchetto di licenze WinCC RT Adv. V14, risultando quindi adatta alle attività di visualizzazione e controllo. Le opzioni di connettività includono 2 porte Ethernet RJ45 da 10/100/1000 Mbps, 3 porte USB V2.0 (alta corrente) (inclusa una porta USB frontale) e 1 porta seriale (COM 1), oltre a uno slot CompactFlash per ampliare lo spazio di archiviazione. Il dispositivo funziona con un'alimentazione a 24 V CC.

Caratteristiche

• Display TFT touch da 15" per un funzionamento intuitivo
• Processore ATOM E660 (1,3 GHz) integrato
• 2 GB di RAM per prestazioni efficienti
• Memoria SIMATIC PC CompactFlash da 8 GB
• Windows Embedded Standard 7 SP1 (WES 7 SP1) preinstallato
• Include WinCC Advanced RT V13 512 PT (con registrazione e ricette)
• Include il pacchetto di licenze WinCC RT Adv. V14
• Diverse interfacce di comunicazione: 2x Ethernet RJ45 da 10/100/1000 Mbps, 3x USB V2.0 (alta corrente), 1x seriale (COM 1)
• Porta USB frontale per un accesso pratico
• Slot CompactFlash per ulteriore spazio di archiviazione o trasferimento dati
• Progettato per un'alimentazione a 24 V CC

Applicazioni

Il Nanopanel PC Siemens SIMATIC IPC277D è adatto a un'ampia gamma di applicazioni industriali che richiedono interfacce uomo-macchina e funzionalità di controllo compatte, robuste e affidabili. Gli utilizzi tipici includono:

• Funzionamento e visualizzazione delle macchine
• Controllo e monitoraggio dei processi
• Acquisizione e registrazione dei dati
• Sistemi di controllo embedded
• Soluzioni di automazione distribuita
• Automazione industriale e ambienti di produzione

Specifiche tecniche

Collegamenti / Interfacce

Linee guida per l'installazione

1. Disattivazione del sistema: Assicurarsi che tutta l'alimentazione dell'area di installazione e dei componenti del sistema collegati sia completamente disattivata prima di iniziare l'installazione.
2. Montaggio: Fissare saldamente il Nanopanel PC nell'apposita apertura del pannello. Assicurarsi che la tenuta sia adeguata per mantenere il grado di protezione IP specificato del pannello frontale.
3. Collegamento dell'alimentazione: Collegare l'alimentazione a 24 V DC ai morsetti designati, rispettando la polarità corretta. Assicurarsi che la fonte di alimentazione possa fornire corrente sufficiente per il dispositivo.
4. Messa a terra: Realizzare un collegamento affidabile alla terra di protezione (PE) del terminale di messa a terra del dispositivo per garantire la sicurezza elettrica e ridurre al minimo le interferenze elettromagnetiche.
5. Collegamenti Ethernet: Collegare i cavi Ethernet alle porte RJ45 per la comunicazione di rete. Utilizzare cavi schermati negli ambienti con elevate interferenze elettromagnetiche.
6. Collegamenti USB e seriali: Collegare i dispositivi USB alle porte USB V2.0 disponibili. Utilizzare la porta seriale (COM 1) per le comunicazioni seriali, se necessario. La porta USB anteriore consente un pratico accesso per i collegamenti temporanei.
7. Installazione della CompactFlash: Se si utilizza una scheda CompactFlash esterna, inserirla nell'apposito slot rispettando i contrassegni di orientamento.
8. Instradamento dei cavi: Instradare tutti i cavi in modo ordinato e sicuro, assicurandosi che non siano sottoposti a trazione, pieghe accentuate o interferenze da parte delle linee elettriche.
9. Considerazioni ambientali: Assicurarsi che l'ambiente operativo sia conforme ai valori specificati di temperatura, umidità e vibrazioni per garantire prestazioni e durata ottimali.
10. Riattivazione del sistema: Dopo aver verificato e fissato tutti i collegamenti, riattivare il sistema e verificare il corretto funzionamento del Nanopanel PC.
