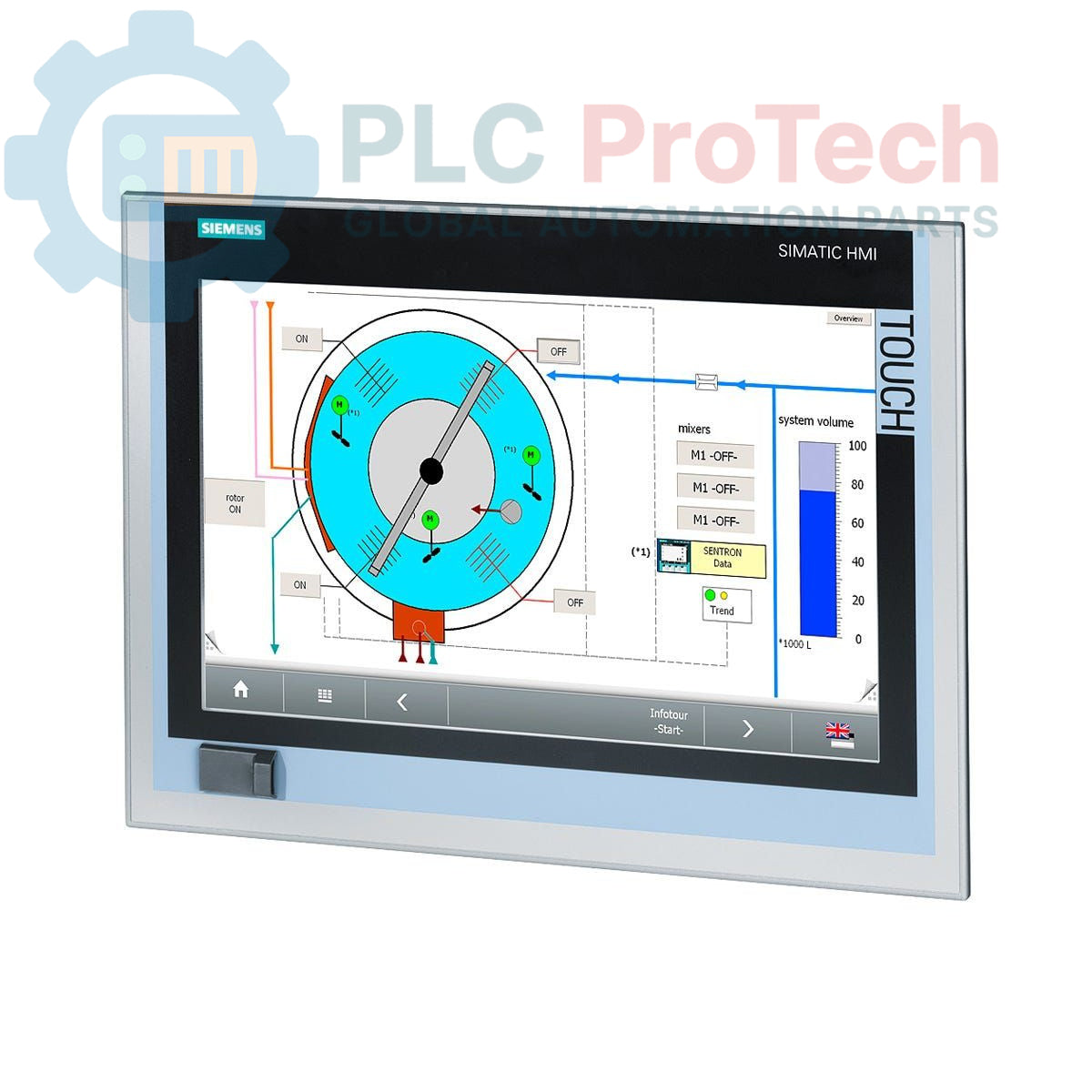

Siemens 6AV7881-4AF00-3DA0 SIMATIC IPC277D PC con pannello

Descrizione

Questo è un Siemens 6AV7881-4AF00-3DA0 SIMATIC IPC277D Nanopanel PC, un computer industriale embedded progettato per attività di visualizzazione e controllo. È dotato di un display TFT touch da 15 pollici, un processore ATOM E660 da 1,3 GHz e 2 GB di RAM. L'unità è dotata di una scheda CompactFlash da 8 GB precaricata con il sistema operativo Windows Embedded Standard 7 (WES 7 SP1). Le opzioni di connettività includono due porte Gigabit Ethernet, più porte USB 2.0 e un'interfaccia seriale. Questo modello funziona con un'alimentazione a 24 V CC ed è indicato come prodotto in fase di dismissione, adatto per manutenzione, riparazione e operazioni (MRO) o come sostituzione diretta di installazioni esistenti.

Caratteristiche

• Display TFT touch resistivo da 15 pollici
• Processore Intel ATOM E660 integrato (1,3 GHz)
• 2 GB di memoria principale (RAM)
• Scheda di memoria SIMATIC PC CompactFlash da 8 GB
• Sistema operativo Windows Embedded Standard 7 SP1 preinstallato
• Due porte Ethernet RJ45 10/100/1000 Mbps per la connettività di rete
• Una porta USB accessibile frontalmente per maggiore praticità
• Tre porte USB 2.0 posteriori ad alta corrente
• Un'interfaccia seriale COM1
• Ritenzione standard per l'archiviazione dei dati non volatili

Applicazioni

• Interfaccia uomo-macchina (HMI) per il controllo delle macchine
• Client SCADA per la visualizzazione e il monitoraggio dei processi
• Acquisizione e registrazione dei dati a livello macchina
• Controllo ed elaborazione integrati negli ambienti di produzione
• Sostituto della serie di panel PC IPC277 legacy

Specifiche tecniche

Linee guida per l'installazione

1. 1 Verificare che le dimensioni dell'apertura del pannello corrispondano alle specifiche dell'IPC277D. Assicurarsi che la superficie di montaggio sia pulita, piana e sufficientemente rigida da sostenere il peso dell'unità.
2. 2 Inserire il Panel PC nell'apertura dal lato anteriore. Fissarlo dal retro utilizzando i morsetti di montaggio forniti, serrandoli uniformemente alla coppia raccomandata dal produttore per garantire una tenuta adeguata.
3. 3 Collegare un cavo dedicato di terra di protezione (PE) o di massa funzionale al terminale di messa a terra designato sul telaio. Un collegamento a terra a bassa impedenza è essenziale per l'immunità ai disturbi e la sicurezza.
4. 4 Collegare l'alimentatore a 24 V CC al connettore di ingresso dell'alimentazione. Assicurarsi che la fonte di alimentazione sia stabile, correttamente polarizzata e protetta da un interruttore automatico o da un fusibile adeguato.
5. 5 Collegare i cavi di comunicazione Ethernet, USB e seriali secondo necessità. Instradare i cavi lontano dalle linee ad alta tensione e dalle fonti di interferenze elettromagnetiche (EMI). Utilizzare cavi schermati per tutte le comunicazioni dati ove specificato.
