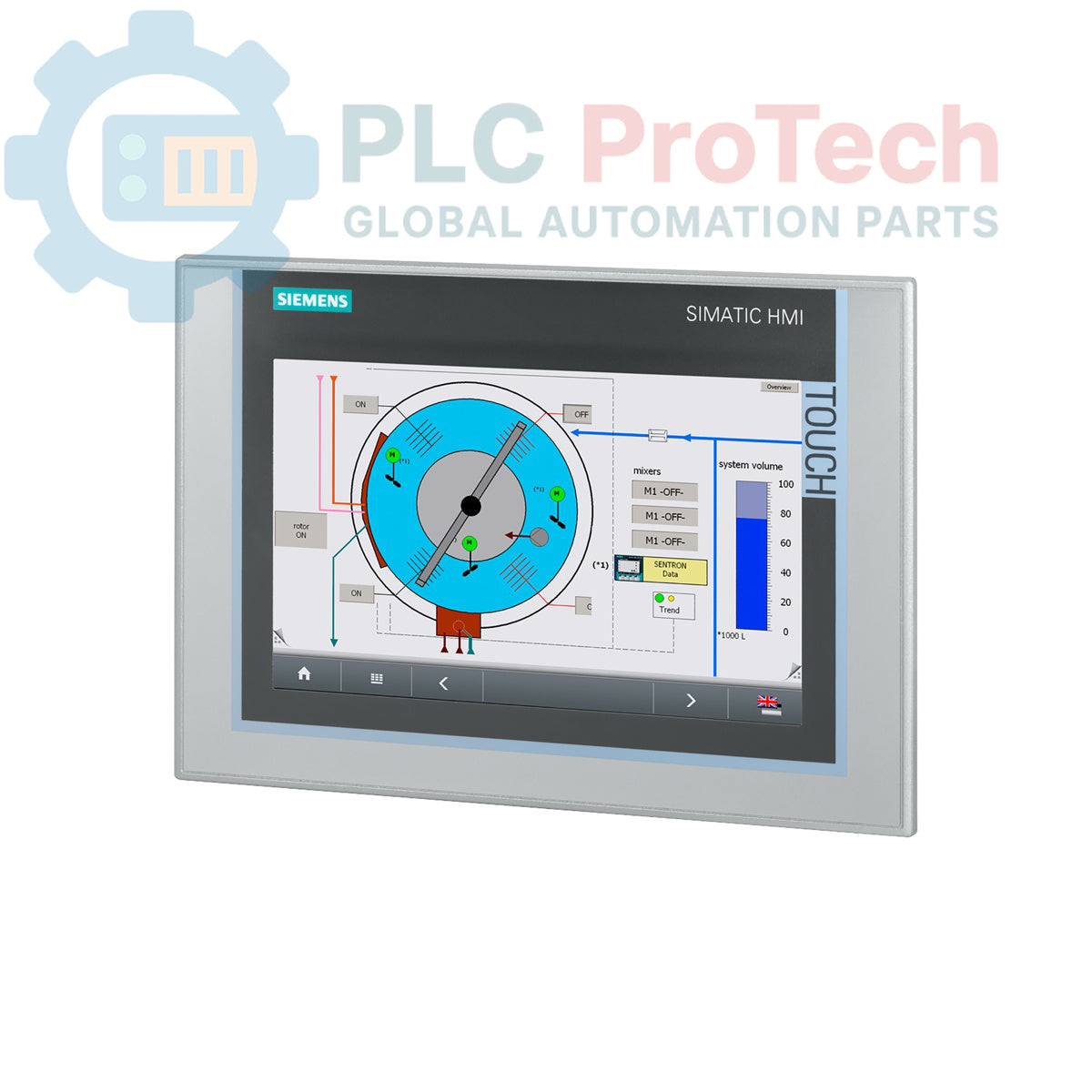

Siemens 6AV7882-0BA20-1BA0 SIMATIC IPC277E Panel PC

Descrizione

Il prodotto Siemens 6AV7882-0BA20-1BA0 è un Nanopanel PC SIMATIC IPC277E, progettato per applicazioni industriali che richiedono un'interfaccia uomo-macchina o una piattaforma di controllo compatta e robusta. Questa unità è dotata di un display TFT touch da 9 pollici, un processore Celeron N2807 integrato, 4 GB di RAM e un SSD da 80 GB per un'archiviazione affidabile dei dati. Viene fornita con WIN Embedded Standard 7E SP1 preinstallato (inglese, 32 bit) e senza software SIMATIC, consentendo un'integrazione flessibile in diversi ambienti di automazione. Le opzioni di connettività includono due porte Ethernet 10/100/1000 Mbps, una Display Port per la grafica esterna, diverse interfacce USB (una USB 3.0, due USB 2.0) e una porta seriale (COM 1), oltre a uno slot CFast per un'ulteriore espansione. L'unità funziona con un'alimentazione a 24 V DC, rendendola adatta ai sistemi di alimentazione industriali standard.

Caratteristiche

• Display TFT touch da 9 pollici
• Processore Celeron N2807 (2C/2T) integrato
• RAM da 4 GB
• Unità a stato solido (SSD) da 80 GB
• WIN Embedded Standard 7E SP1 preinstallato (inglese, 32 bit)
• 2x porte Ethernet RJ45 10/100/1000 Mbps
• 1x uscita grafica Display Port
• 1x porta USB 3.0
• 2x porte USB 2.0
• 1x porta seriale (COM 1)
• Slot CFast per l'espansione
• Ingresso per alimentazione a 24 V DC

Applicazioni

Il Panel PC Siemens SIMATIC IPC277E è adatto a numerose applicazioni industriali, tra cui:

• Funzionamento e controllo delle macchine
• Soluzioni di interfaccia uomo-macchina (HMI)
• Acquisizione e visualizzazione dei dati
• Sistemi di controllo integrati
• Automazione della produzione
• Monitoraggio e supervisione dei processi

Specifiche tecniche

Connessioni / Interfacce

Linee guida per l'installazione

1. La sicurezza prima di tutto: Assicurarsi che tutta l'alimentazione dell'area di installazione sia disinserita prima di iniziare qualsiasi intervento. Verificare mediante procedure appropriate di lockout/tagout.
2. Montaggio: Essendo un Panel PC, questa unità è generalmente progettata per il montaggio a filo in un quadro elettrico o pannello macchina. Garantire spazio sufficiente per la ventilazione e il passaggio dei cavi.
3. Collegamento dell'alimentazione: Collegare l'alimentatore da 24 V DC ai morsetti di ingresso dell'alimentazione designati. Rispettare la polarità corretta per evitare danni. Utilizzare cavi adeguatamente dimensionati e schermati.
4. Messa a terra: Realizzare un collegamento corretto alla terra di protezione (PE) dello chassis del Panel PC. Ciò è fondamentale per la sicurezza elettrica e la compatibilità elettromagnetica (EMC).
5. Connessioni di rete: Collegare i cavi Ethernet alle porte RJ45 per la comunicazione di rete. Utilizzare cavi schermati negli ambienti industriali per ridurre al minimo le interferenze.
6. Collegamento delle periferiche: Collegare i dispositivi USB, i dispositivi seriali e il monitor Display Port secondo necessità. Assicurarsi che i cavi siano disposti in modo da evitare sollecitazioni e interferenze.
7. Installazione CFast: Se si utilizza una scheda CFast, inserirla nello slot designato, verificando che sia orientata correttamente.
8. Condizioni ambientali: Installare il Panel PC in un ambiente conforme agli intervalli di temperatura e umidità di esercizio specificati. Garantire un flusso d'aria adeguato per il raffreddamento.
9. Gestione dei cavi: Disporre tutti i cavi in modo ordinato e sicuro, separando i cavi di alimentazione dai cavi di segnale per ridurre le possibili interferenze.
10. Accensione: Dopo aver verificato e fissato tutti i collegamenti, riattivare l'alimentazione del sistema.
