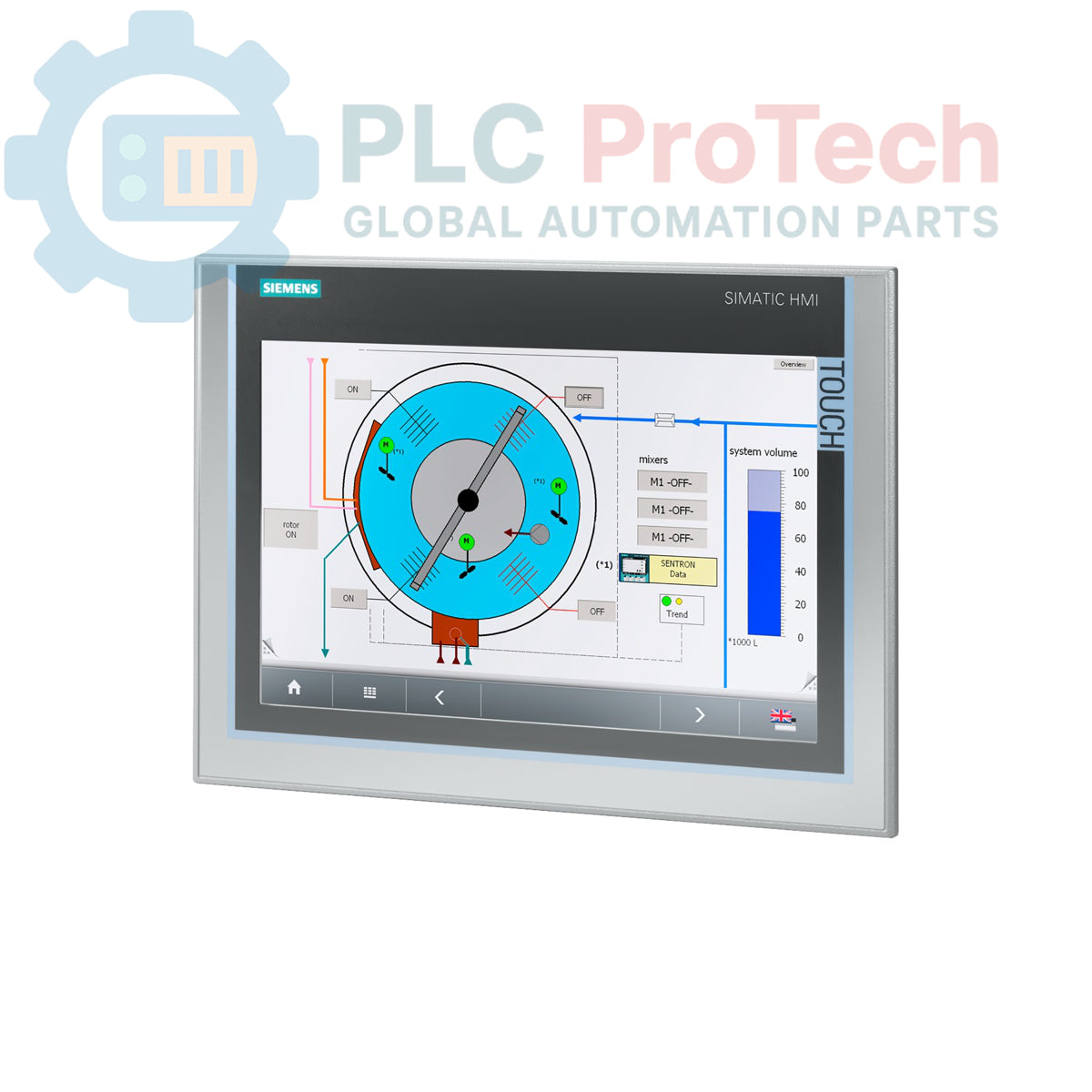

NanoPanel PC Siemens 6AV7882-0CD20-2MA0 SIMATIC IPC277E

Descrizione

Il modello 6AV7882-0CD20-2MA0 è un PC Nanopanel SIMATIC IPC277E di Siemens, progettato per applicazioni industriali HMI e di controllo robuste. Questa unità è dotata di un display TFT touch da 12 pollici ed è alimentata da un processore Intel Celeron N2930 (4C/4T) con supporto per il Trusted Platform Module (TPM) e 4 GB di RAM. Include una scheda CFast da 16 GB precaricata con Windows Embedded Standard 7E SP1 (64 bit, inglese) e richiede un'alimentazione a 24 V CC per il funzionamento. Il dispositivo offre un'ampia connettività grazie a due porte Ethernet Gigabit, più interfacce USB e una DisplayPort per il video esterno. Questo modello viene fornito senza software SIMATIC preinstallato, offrendo una piattaforma flessibile per la distribuzione di applicazioni personalizzate.

Caratteristiche

• Display TFT touch da 12 pollici
• Processore Intel Celeron N2930 (4 core/4 thread) con TPM
• RAM installata da 4 GB
• Memoria CFast da 16 GB inclusa
• Windows Embedded Standard 7E SP1 (64 bit, inglese) preinstallato
• Doppie porte Ethernet da 10/100/1000 Mbps
• Più porte USB (1x USB 3.0, 3x USB 2.0)
• Interfacce DisplayPort e seriale (COM1)
• Funziona con un'alimentazione a 24 V CC

Applicazioni

• Interfaccia uomo-macchina (HMI) per il controllo dei processi
• Acquisizione e registrazione dei dati a livello macchina
• Controllo di supervisione nelle celle di produzione
• Gateway industriale per reti di campo
• Attività di visualizzazione nell'automazione di fabbrica

Specifiche tecniche

Linee guida per l'installazione

1. 1 Verificare che le dimensioni dell'apertura nel pannello siano corrette per il telaio dell'IPC277E. Assicurarsi che la superficie di montaggio sia pulita, piana e in grado di sostenere il peso del dispositivo.
2. 2 Inserire il Panel PC nell'apertura dal lato anteriore. Fissarlo dal retro utilizzando i morsetti di montaggio forniti, serrandoli uniformemente alla coppia specificata dal produttore per garantire una tenuta adeguata.
3. 3 Collegare un conduttore di protezione a terra (PE) a bassa impedenza al morsetto di messa a terra designato sul telaio del dispositivo. Questo è fondamentale per la sicurezza dell'operatore e la protezione dalle interferenze elettromagnetiche (EMI).
4. 4 Collegare l'alimentatore da 24 V CC al connettore di ingresso dell'alimentazione, assicurandosi che la polarità sia corretta. Utilizzare cavi di sezione adeguata provenienti da una fonte di alimentazione stabile e filtrata.
5. 5 Collegare Ethernet, USB, DisplayPort e tutti gli altri cavi delle periferiche necessari. Assicurarsi che tutti i connettori siano inseriti completamente e fissati.
6. 6 Dopo aver verificato che tutti i collegamenti siano corretti e saldi, riattivare l'alimentazione del sistema. Procedere con l'avvio iniziale e la configurazione del sistema operativo secondo necessità per l'applicazione.
