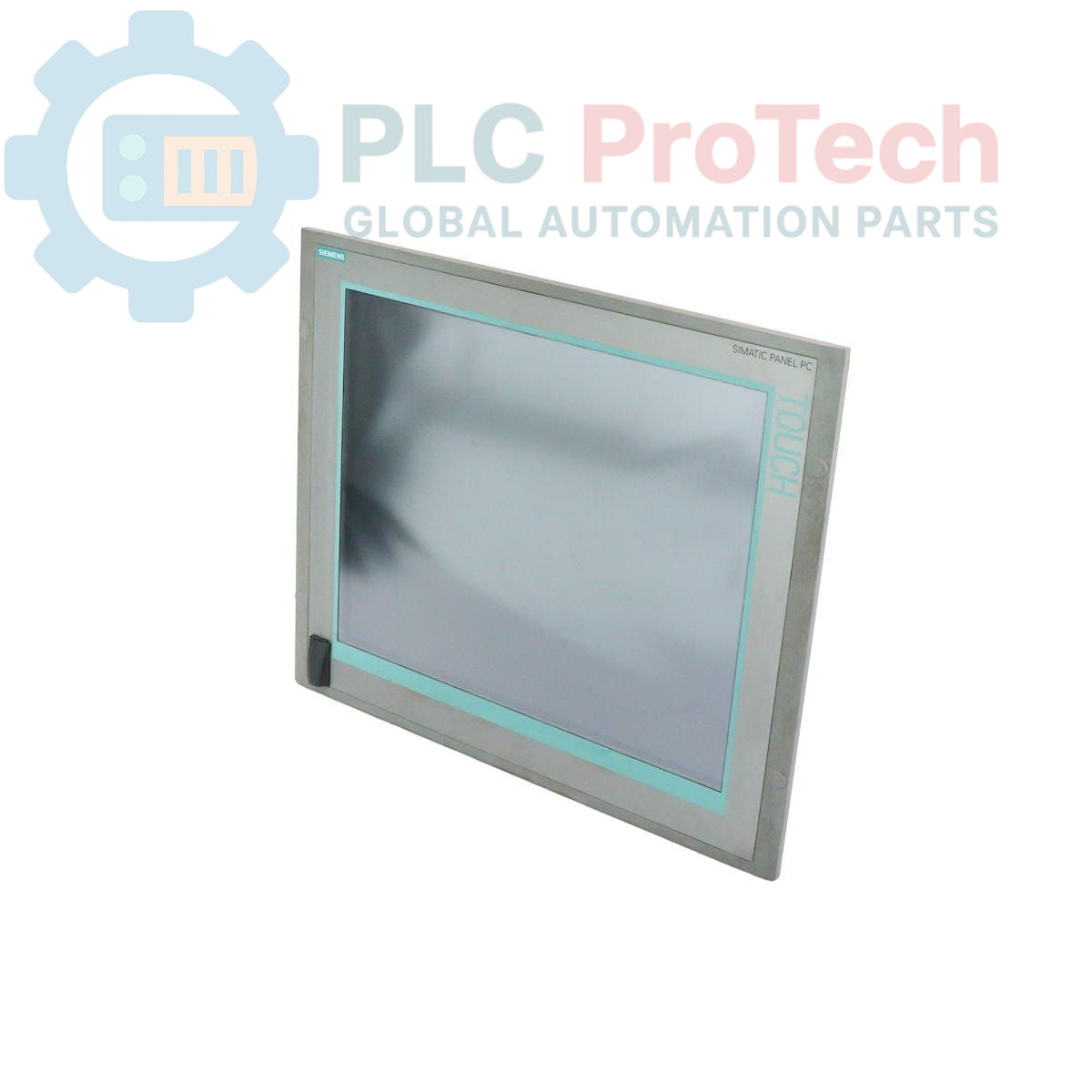

Siemens 6AV7884-5AG22-3BE0 SIMATIC IPC477C PC Panel

Descrizione

Questo Siemens 6AV7884-5AG22-3BE0 è un bundle Panel PC SIMATIC HMI IPC 477C progettato per applicazioni industriali di interfaccia uomo-macchina. Dispone di un display touchscreen da 19 pollici con risoluzione nativa di 1280 x 1024 pixel. Il sistema è alimentato da un processore Intel Core 2 Duo da 1,2 GHz ed è dotato di 2 GB di RAM DDR3. Per l'archiviazione, include una scheda CompactFlash primaria da 4 GB e una scheda CF secondaria da 2 GB. L'unità viene fornita con Windows Embedded Standard 2009 preinstallato e include una licenza WinCC flexible RT 2048 PowerTags, offrendo una piattaforma pronta all'uso per attività di visualizzazione e controllo.

Caratteristiche

• Display touchscreen da 19 pollici con risoluzione di 1280 x 1024
• Processore Intel Core 2 Duo con frequenza di 1,2 GHz
• 2 GB di memoria di sistema DDR3
• Scheda CompactFlash primaria da 4 GB per il sistema operativo e le applicazioni
• Connettività PROFINET (IE) integrata tramite due porte Ethernet da 1 Gbit
• Un totale di cinque porte USB (4 posteriori, 1 anteriore) per il collegamento delle periferiche
• Preinstallato con Windows Embedded Standard 2009
• Include una licenza WinCC flexible RT 2048 PT con supporto per archivi e ricette

Applicazioni

• Visualizzazione e controllo dei processi
• Acquisizione e registrazione dei dati a livello macchina
• Nodi client per sistemi di supervisione, controllo e acquisizione dati (SCADA)
• Terminali dei sistemi di gestione della produzione (MES)
• Automazione industriale e monitoraggio delle linee di assemblaggio

Specifiche tecniche

Linee guida per l'installazione

1. 1 Preparare la posizione di montaggio. Verificare che le dimensioni dell'apertura del pannello corrispondano alle specifiche dell'unità e assicurarsi che la superficie di montaggio sia pulita, piana e in grado di sostenere il peso del dispositivo.
2. 2 Inserire il Panel PC nell'apertura dal lato anteriore. Fissarlo dal retro utilizzando i morsetti di montaggio forniti, serrandoli uniformemente alla coppia raccomandata dal produttore per garantire una tenuta adeguata.
3. 3 Collegare il terminale di terra di protezione (PE) o di terra funzionale al punto di messa a terra principale dell'armadio utilizzando un conduttore a bassa impedenza di sezione adeguata. Questo è fondamentale per la sicurezza e l'immunità ai disturbi.
4. 4 Collegare l'alimentatore CC specificato ai morsetti di ingresso dell'alimentazione, verificando la corretta polarità. Ove possibile, utilizzare cavi di alimentazione schermati e instradarli separatamente dai cavi ad alta tensione o di segnale.
5. 5 Collegare i cavi PROFINET/Ethernet, USB e tutti gli altri cavi di comunicazione o periferiche necessari. Assicurarsi che tutti i connettori siano inseriti completamente e fissati.
6. 6 Dopo aver verificato che tutti i collegamenti siano corretti e sicuri, rimuovere i dispositivi LOTO e riattivare l'alimentazione dell'armadio. Accendere il Panel PC e verificare che il sistema operativo e l'applicazione HMI vengano caricati correttamente.
