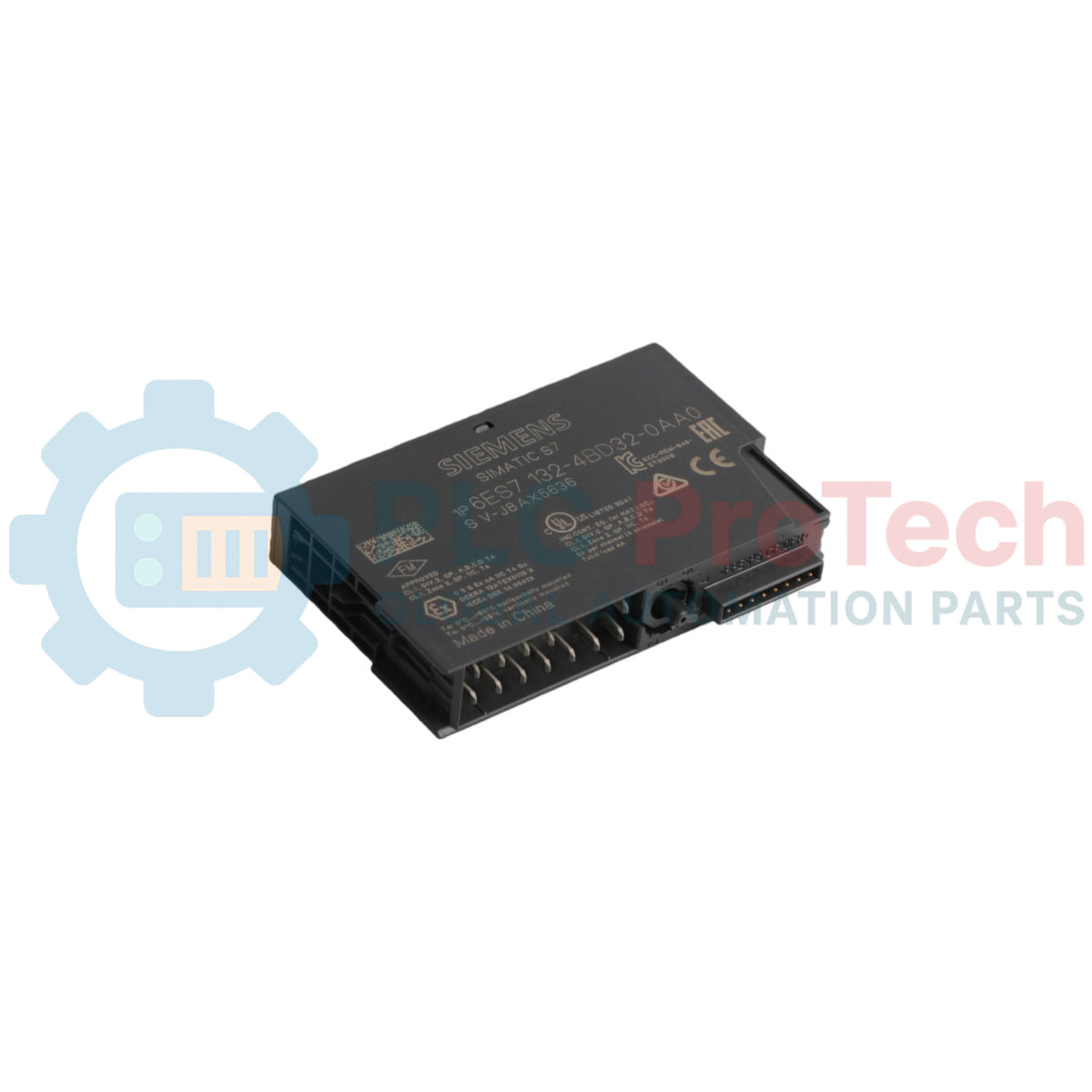

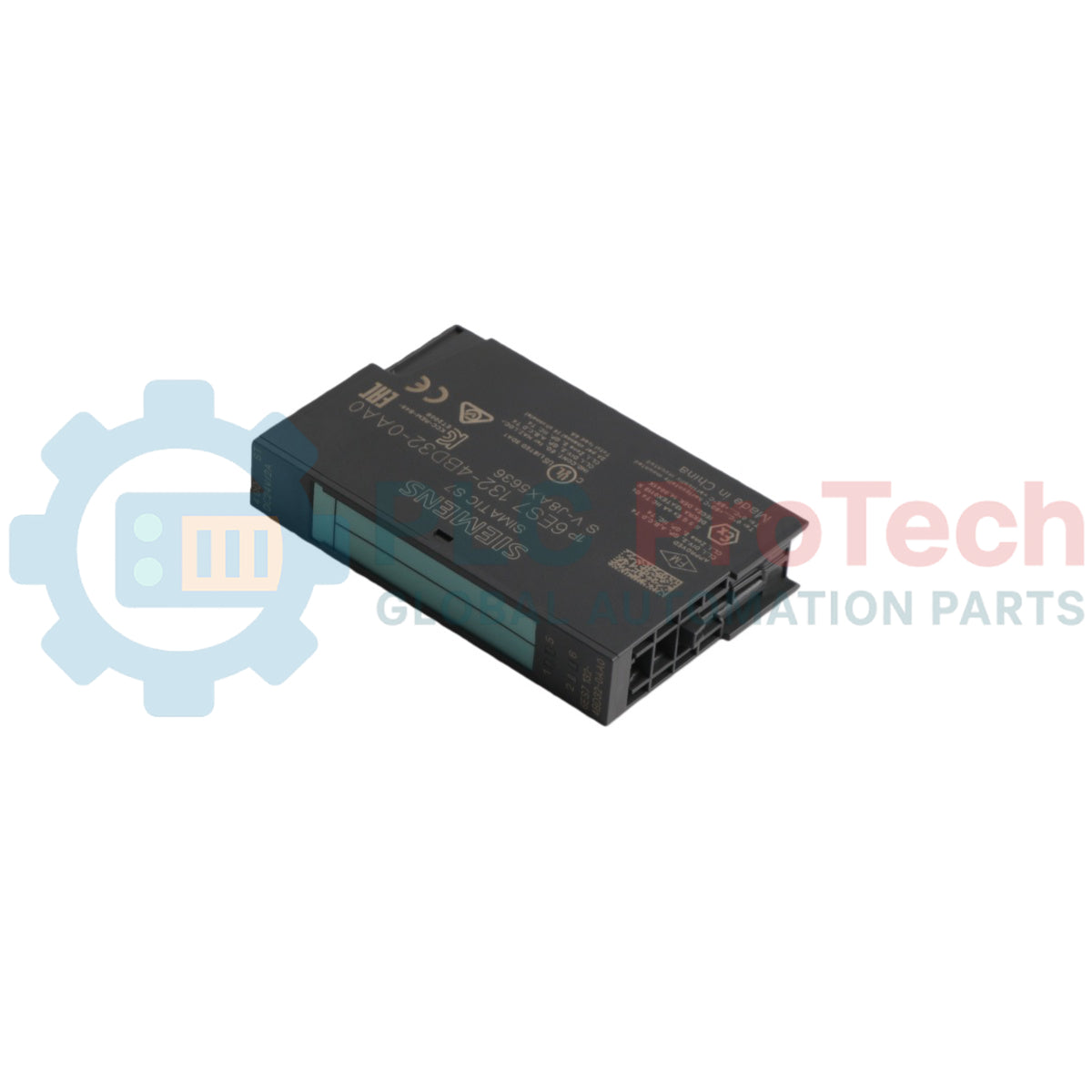

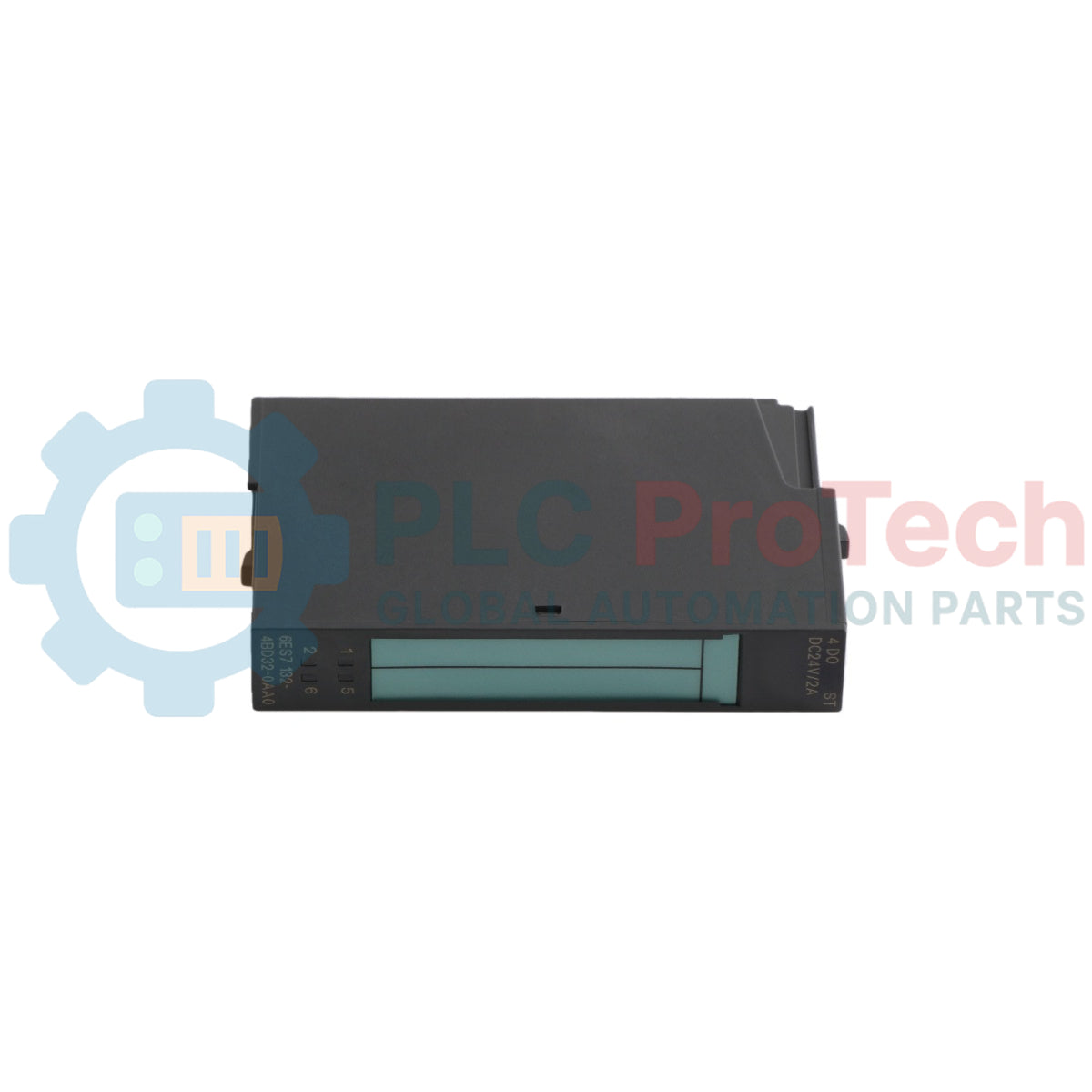

Siemens 6ES7132-4BD32-0AA0 SIMATIC ET 200S Modulo di uscita digitale

Descrizione

Questo è un modulo di uscita digitale Siemens 6ES7132-4BD32-0AA0 per il sistema I/O distribuito SIMATIC ET 200S. Fornisce un'interfaccia affidabile per convertire i segnali di controllo digitali in azioni fisiche, azionando dispositivi di campo come contattori, indicatori ed elettrovalvole. Il modulo dispone di quattro canali indipendenti, ciascuno progettato per commutare carichi a 24 V CC fino a 2 A. La sua struttura compatta con larghezza di 15 mm consente configurazioni ad alta densità nei quadri di controllo e supporta la sostituzione a caldo per ridurre al minimo i tempi di fermo del sistema durante la manutenzione. Questo codice articolo viene generalmente fornito in una confezione da cinque moduli singoli.

Caratteristiche

• Configurazione con quattro canali di uscita digitali
• Progettato per 24 V CC con una capacità di corrente di 2 A per canale
• Supporta la sostituzione a caldo del modulo durante il funzionamento
• Larghezza del modulo di 15 mm, ottimizzata per il risparmio di spazio, per I/O ad alta densità
• Si integra con le stazioni SIMATIC ET 200S sulle reti PROFIBUS e PROFINET

Applicazioni

• Sistemi di controllo decentralizzati nella produzione e nell'automazione di processo
• Azionamento di elettrovalvole in sistemi pneumatici o idraulici
• Commutazione di contattori e relè per motori
• Azionamento di spie luminose e allarmi acustici sui macchinari

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

1. Disalimentazione del sistema

   Applicare le procedure di Lockout/Tagout (LOTO) all'alimentazione principale del quadro di controllo e all'alimentazione a 24 V CC della stazione ET 200S. Verificare l'assenza di tensione sul modulo terminale.

2. Posizionamento del modulo

   Allineare il modulo elettronico con il modulo terminale ET 200S corrispondente sulla guida DIN. Assicurarsi che gli elementi di codifica di entrambi i moduli coincidano per evitare un'installazione errata.

3. Inserimento del modulo

   Premere con cautela il modulo sul modulo terminale finché non scatta saldamente in posizione. Verificare che sia completamente inserito e a filo con i moduli adiacenti.

4. Ripristino dell'alimentazione

   Una volta installati tutti i moduli e verificato che il cablaggio in campo sia corretto, rimuovere i dispositivi LOTO e riattivare l'alimentazione del sistema. Osservare i LED diagnostici del modulo per verificare il corretto stato di avvio.
