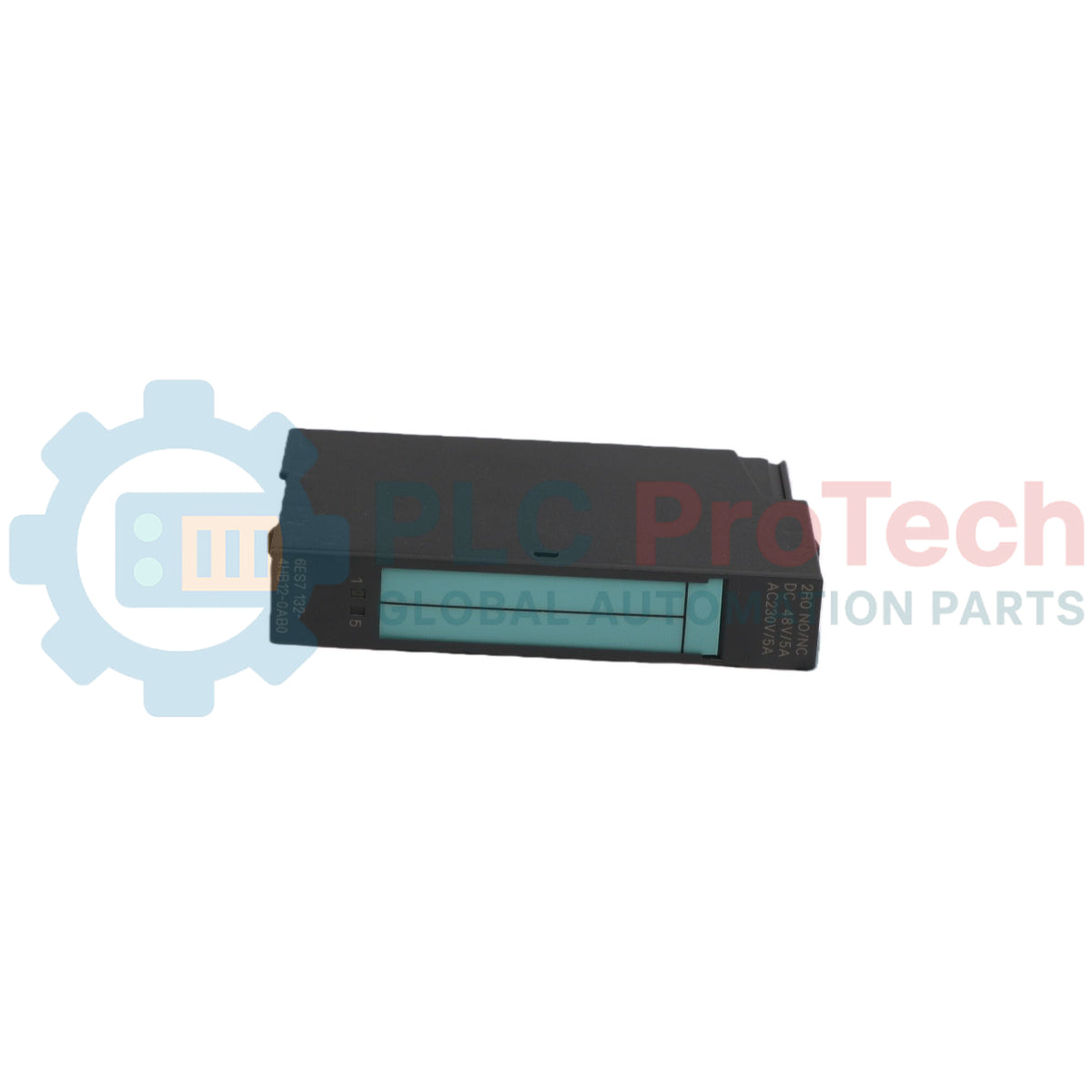

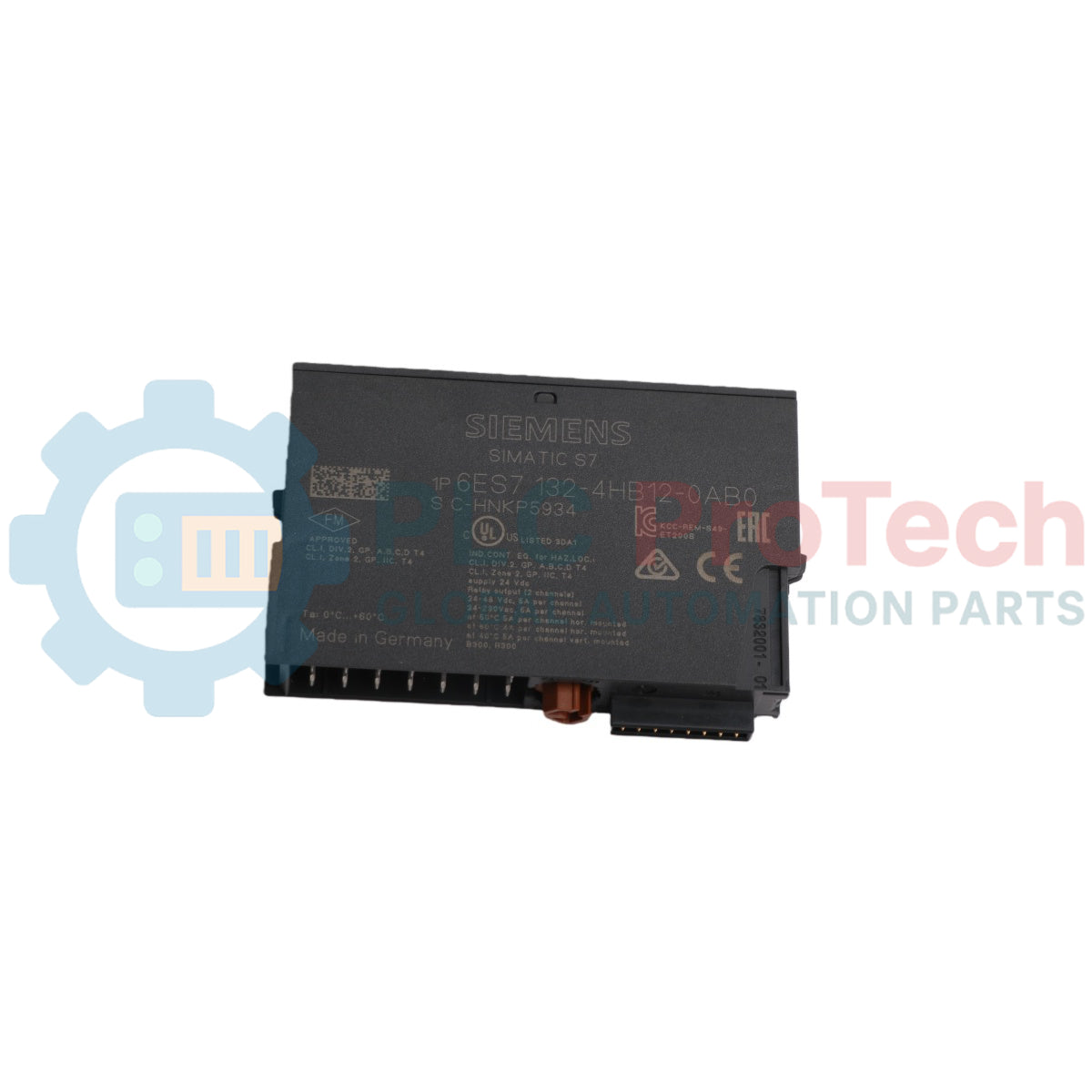

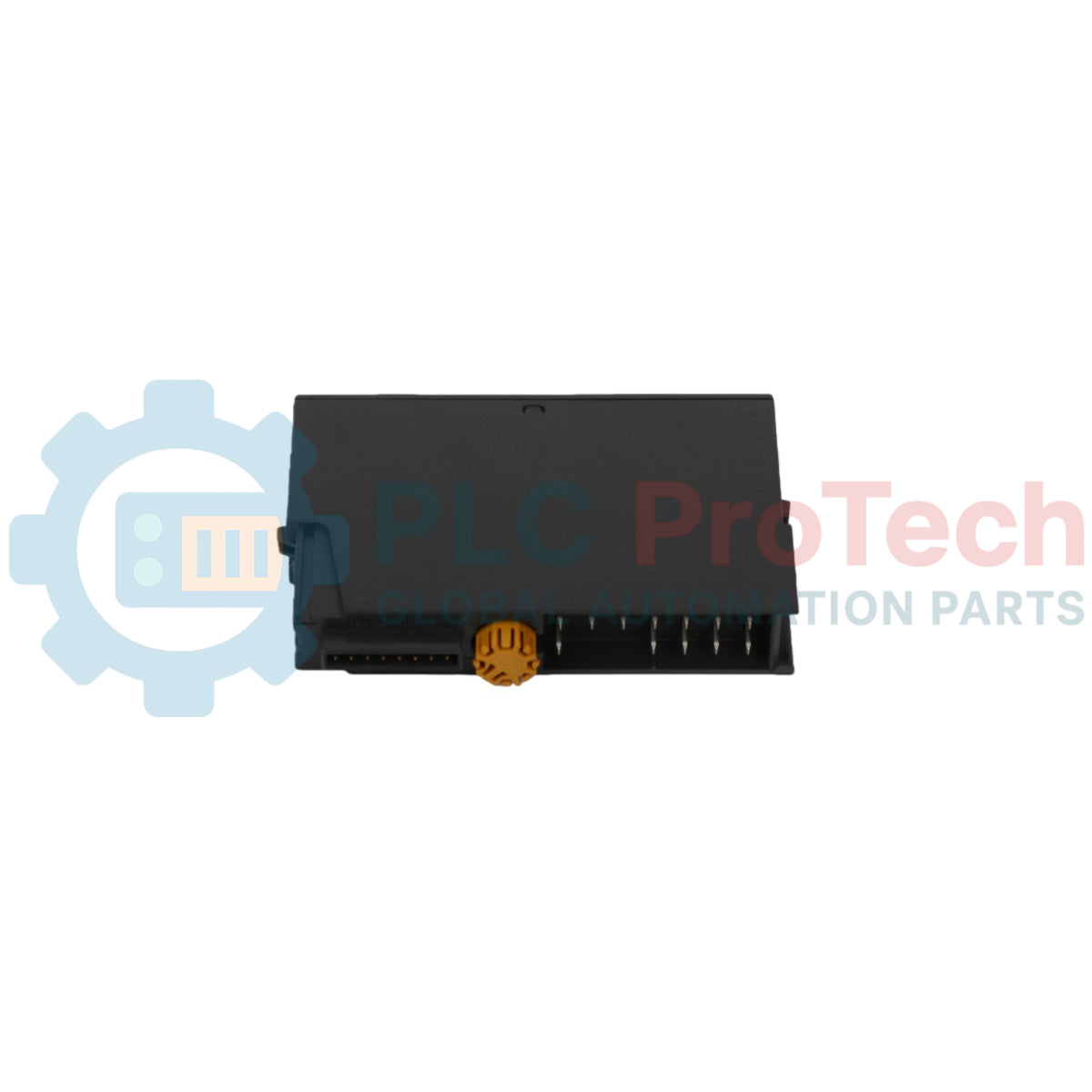

Siemens 6ES7132-4HB12-0AA0 SIMATIC ET 200SP Modulo di uscita a relè

Descrizione

Il Siemens 6ES7132-4HB12-0AA0 è un modulo di uscita elettronica digitale progettato per il sistema di I/O distribuito SIMATIC ET 200SP. Questo modulo di uscita a relè a due canali facilita l'interfacciamento tra un controllore logico programmabile (PLC) e dispositivi industriali reali a maggiore potenza, commutando segnali digitali. Ciascuna delle due uscite a relè è in grado di commutare carichi fino a 5A, rendendolo adatto al controllo diretto di varie apparecchiature, come elettrovalvole, contattori CC e spie luminose comunemente utilizzate nell'automazione industriale. Il modulo offre un'ampia flessibilità di tensione, supportando sia circuiti CC da 24V a 48V sia tensioni CA da 24V fino a 230V, tutte con una corrente nominale di 5A. Per una maggiore flessibilità nel cablaggio e nella logica di controllo, ogni canale fornisce contatti normalmente aperti (NO) e normalmente chiusi (NC). Il 6ES7132-4HB12-0AA0 è progettato con isolamento dalla tensione di alimentazione del sistema, migliorando la sicurezza e proteggendo il controllore centrale da potenziali transitori elettrici provenienti dal lato del carico. Sebbene sia simile al modello 6ES7132-4HB12-0AB0, il suffisso "0AA0" potrebbe indicare una variante regionale specifica o una versione precedente. Questa linea di prodotti ha raggiunto lo stato di fine ciclo di vita (EOL); Siemens raccomanda di migrare a versioni più recenti dei moduli per i progetti futuri e per garantire la disponibilità a lungo termine dei pezzi di ricambio.

Caratteristiche

• Modulo di uscita a relè a due canali
• Capacità di commutazione massima di 5A per canale
• Supporta un intervallo di tensione CC da 24V a 48V
• Supporta un intervallo di tensione CA da 24V a 230V
• Ogni canale include contatti normalmente aperti (NO) e normalmente chiusi (NC)
• Progettato con isolamento dalla tensione di alimentazione del sistema
• Progettato per l'integrazione nel sistema SIMATIC ET 200SP

Applicazioni

• Sistemi di automazione industriale che richiedono il controllo delle uscite digitali
• Commutazione di elettrovalvole in sistemi pneumatici o idraulici
• Controllo di contattori CC per avviatori di motori o circuiti di potenza
• Azionamento di spie luminose e dispositivi di segnalazione
• Uscita digitale per uso generale per sistemi di controllo basati su PLC

Specifiche tecniche

Linee guida per l'installazione

1. Disalimentazione del sistema: Prima dell'installazione, assicurarsi che tutta l'alimentazione del sistema SIMATIC ET 200SP e dei carichi collegati sia completamente disinserita per prevenire scosse elettriche o danni alle apparecchiature.
2. Montaggio: Fissare saldamente il modulo nell'alloggiamento designato all'interno del rack ET 200SP o dell'unità base con morsetti, assicurando un corretto collegamento meccanico ed elettrico.
3. Cablaggio: Collegare i dispositivi di carico ai morsetti di uscita del modulo. Utilizzare i contatti normalmente aperti (NO) o normalmente chiusi (NC) secondo quanto richiesto dalla logica di controllo dell'applicazione.
4. Valori nominali di tensione e corrente: Verificare che i requisiti di tensione e corrente dei carichi collegati non superino i limiti specificati del modulo (24-48V CC, 24-230V CA, 5A per canale).
5. Messa a terra e schermatura: Applicare corrette pratiche di messa a terra e schermatura a tutti i cavi per ridurre al minimo il rumore elettrico e garantire un funzionamento affidabile, soprattutto per i carichi sensibili.
6. Instradamento dei cavi: Instradare separatamente i cavi di alimentazione e di segnale per evitare interferenze. Assicurarsi che i cavi siano fissati e protetti dai danni fisici.
7. Riattivazione e test: Al termine dell'installazione e del cablaggio, riattivare con cautela il sistema ed eseguire test funzionali per confermare il corretto funzionamento dei canali di uscita.
