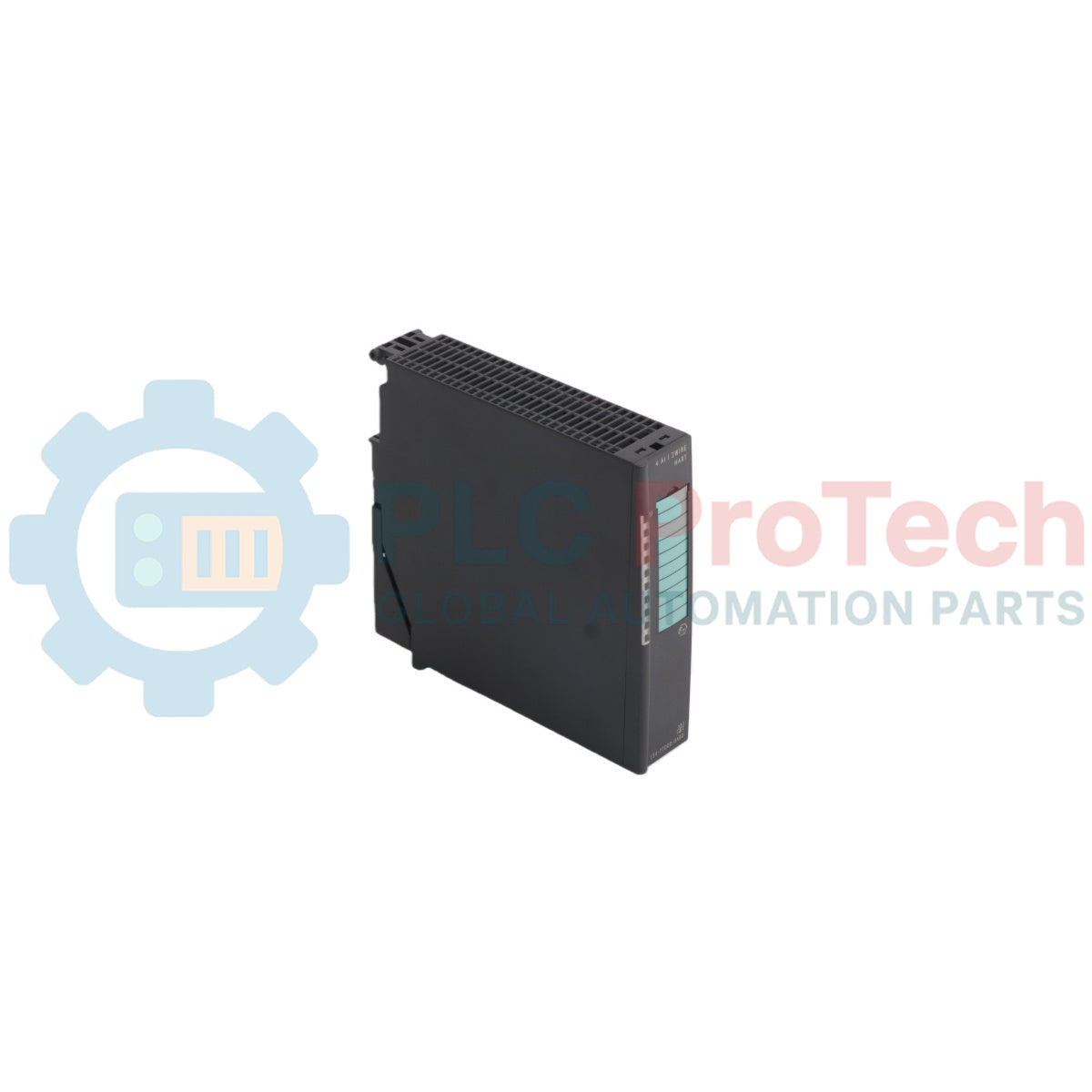

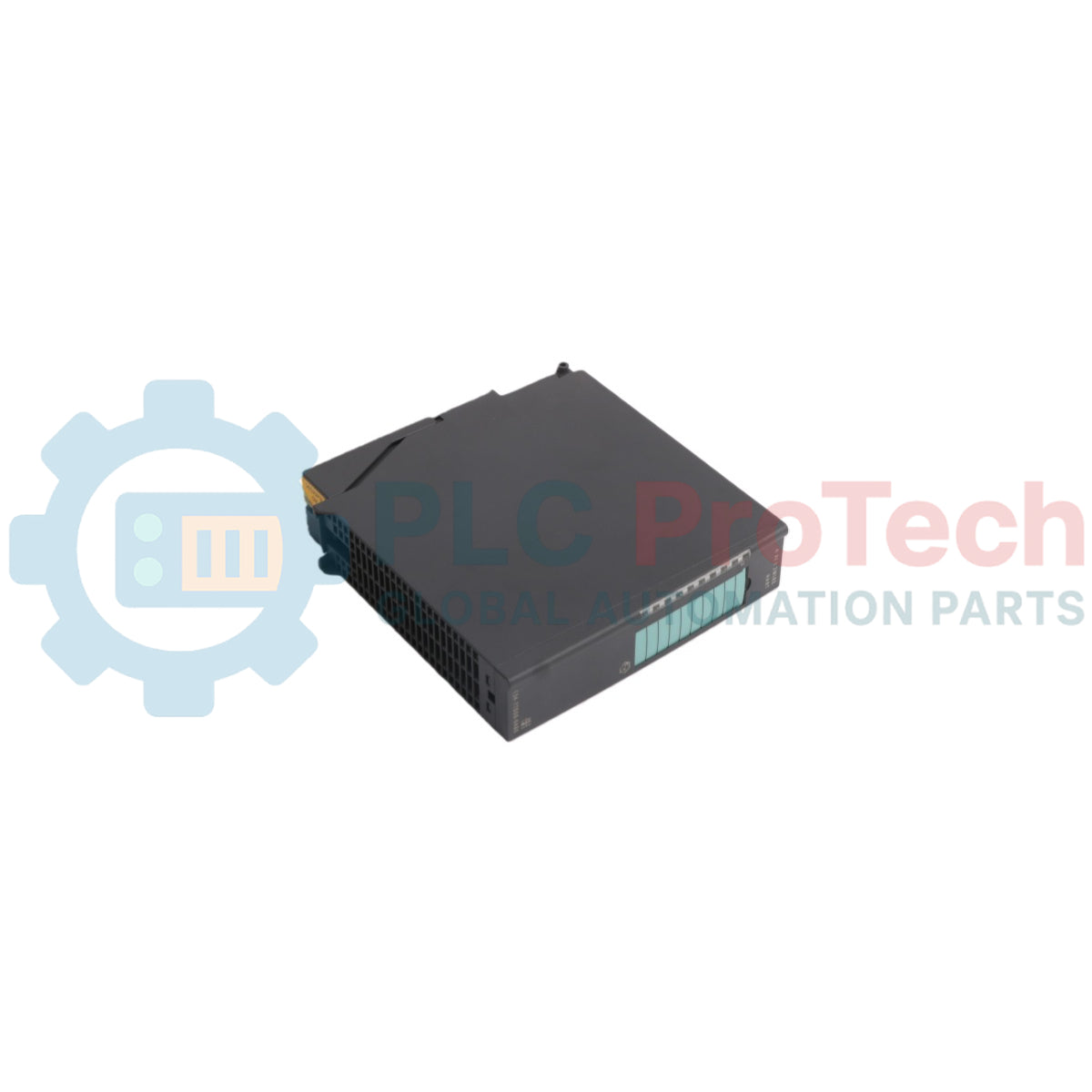

Siemens 6ES7134-7TD50-0AB0 SIMATIC ET 200iSP Modulo elettronico

Descrizione

Il Siemens 6ES7134-7TD50-0AB0 è un modulo elettronico progettato per l'integrazione nel sistema I/O distribuito SIMATIC ET 200iSP. Questo modulo funziona come dispositivo periferico decentralizzato, avvicinando l'interfaccia di controllo alla strumentazione di campo per ridurre la complessità e i costi del cablaggio. È progettato per garantire un funzionamento affidabile in ambienti industriali, assicurando una trasmissione stabile dei segnali per i processi di produzione continua. Il modulo facilita la comunicazione in tempo reale con i controllori SIMATIC tramite il protocollo PROFINET IO e viene configurato nell'ambiente di progettazione TIA Portal, semplificando la messa in servizio e l'integrazione del sistema.

Caratteristiche

• Progettato per la piattaforma I/O distribuita SIMATIC ET 200iSP.
• Consente un'architettura I/O decentralizzata per sistemi PLC e DCS.
• Comunica tramite lo standard Ethernet industriale PROFINET IO.
• Dispone di funzionalità diagnostiche per migliorare la manutenzione del sistema.
• La configurazione e la messa in servizio sono semplificate dall'ecosistema TIA Portal.

Applicazioni

Questo modulo è adatto a una vasta gamma di attività di automazione in diversi settori industriali, tra cui:

• Linee di produzione e assemblaggio
• Macchinari per l'imballaggio
• Sistemi di movimentazione dei materiali e trasportatori
• Applicazioni per il controllo dei processi

Specifiche tecniche

Linee guida per l'installazione

1. Disalimentazione del sistema: Isolare e scollegare tutte le fonti di alimentazione che forniscono energia al pannello di controllo e alla stazione ET 200iSP. Verificare l'assenza di tensione utilizzando un multimetro calibrato prima di procedere.
2. Installazione del modulo: Montare il modulo sul morsetto o sull'unità base ET 200iSP appropriati. Assicurarsi che sia inserito saldamente e che i meccanismi di bloccaggio siano completamente innestati, così da stabilire un collegamento affidabile al backplane.
3. Cablaggio sul campo: Collegare i cavi dei dispositivi di campo ai morsetti designati sull'unità base. Utilizzare la sezione corretta dei cavi e la lunghezza di spelatura appropriata. Assicurarsi che tutti i collegamenti siano serrati secondo le specifiche del produttore per evitare connessioni allentate.
4. Messa a terra e schermatura: Collegare le schermature dei cavi ai punti di messa a terra designati per ridurre al minimo le interferenze elettromagnetiche (EMI). Assicurare un percorso a bassa impedenza verso la terra di protezione del sistema.
5. Riattivazione del sistema: Dopo aver verificato tutti i collegamenti e sgomberato l'area di lavoro, rimuovere i dispositivi LOTO e riattivare l'alimentazione del sistema. Procedere con la configurazione del software e i controlli di messa in servizio.
