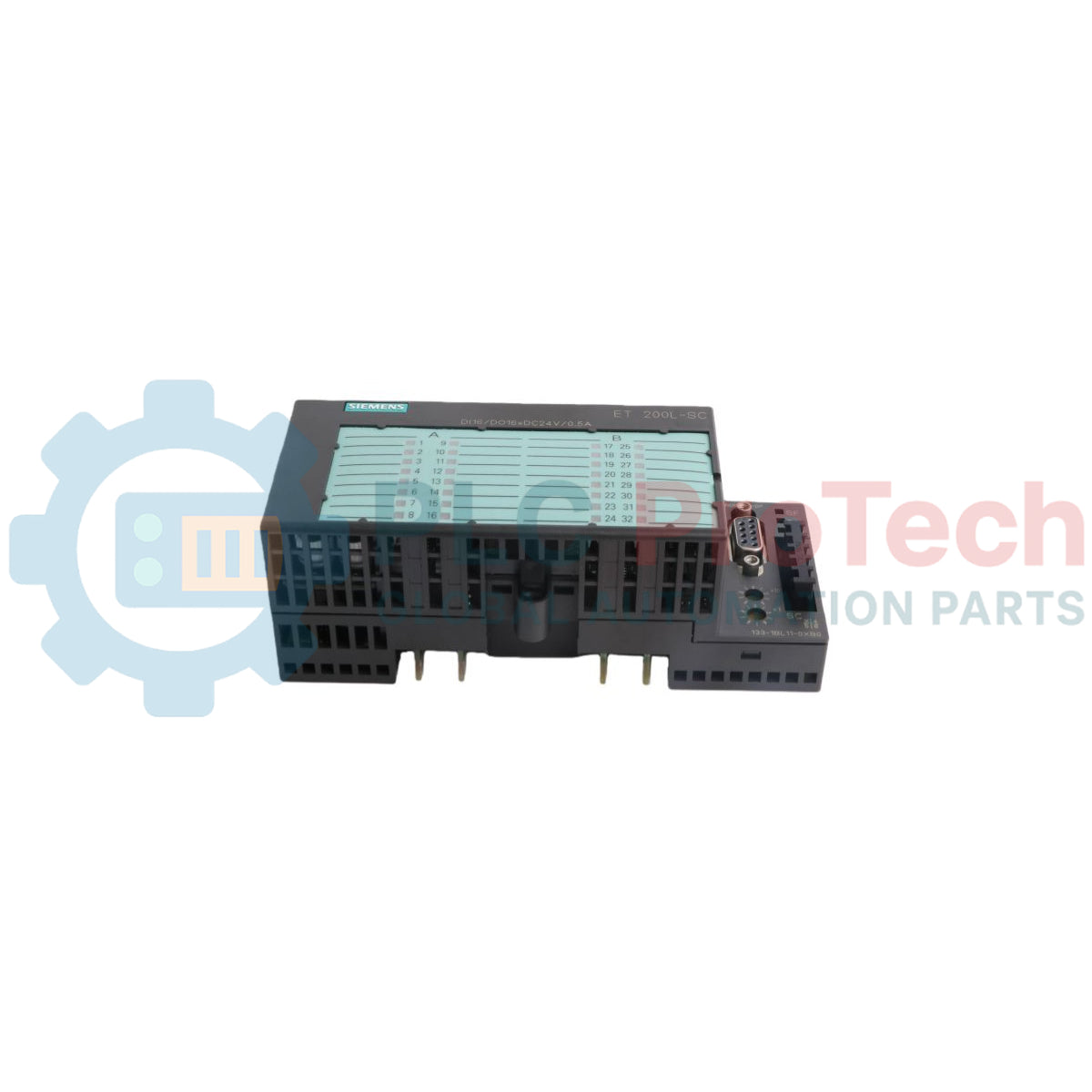

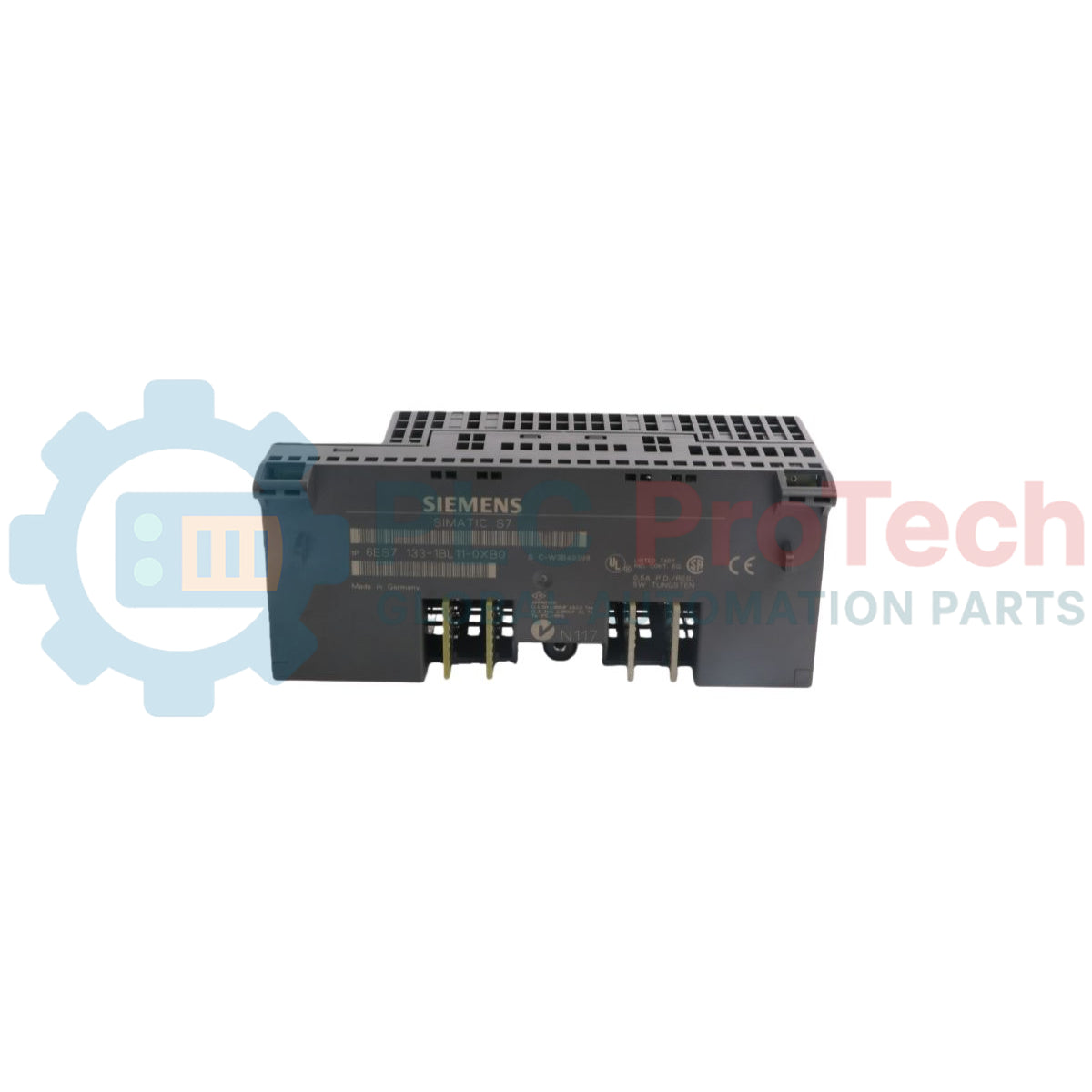

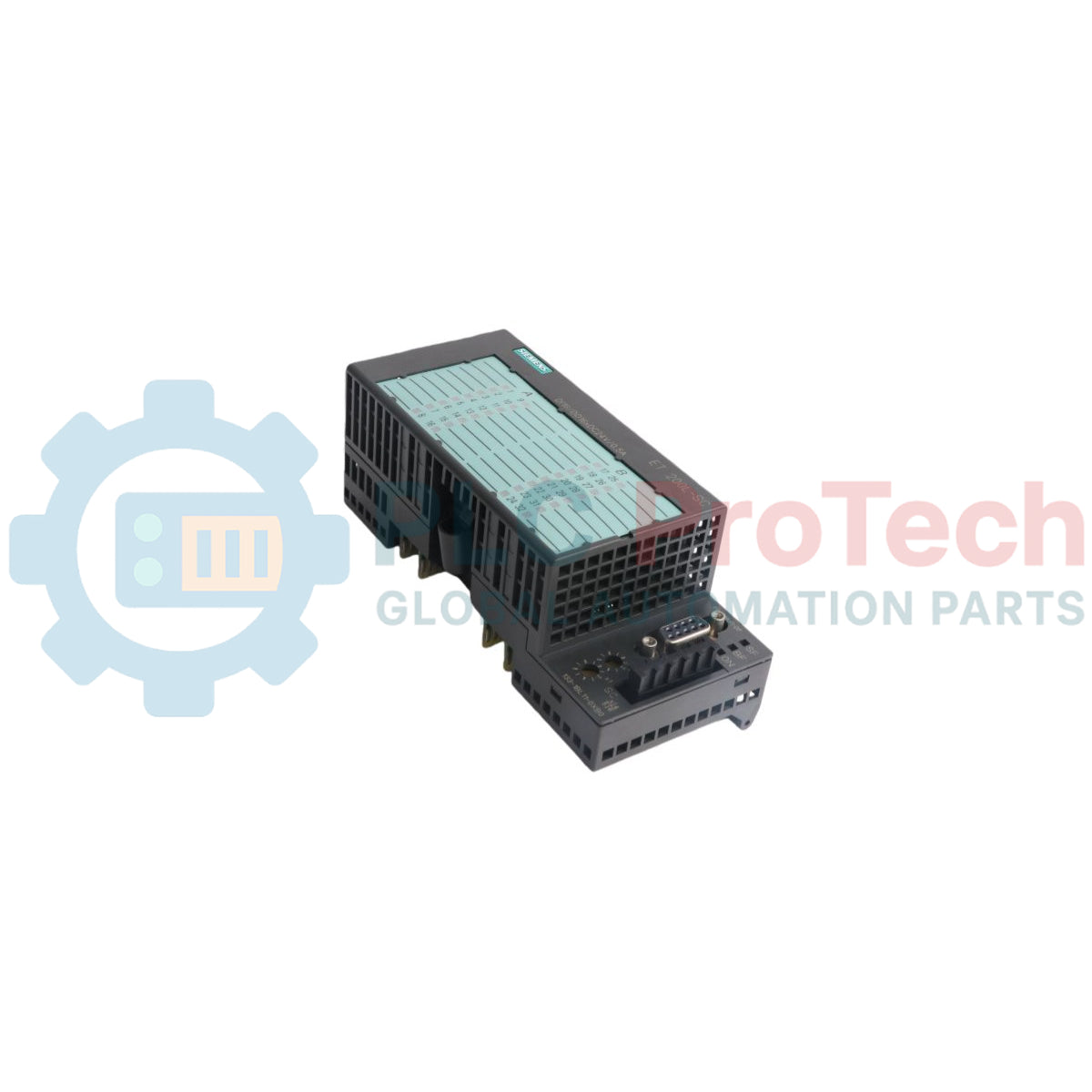

Siemens 6ES7133-1BL11-0XB0 SIMATIC ET 200L Modulo I/O digitale

Descrizione

Siemens 6ES7133-1BL11-0XB0 è un modulo elettronico compatto progettato per il sistema I/O distribuito Simatic ET 200L, che funziona come modulo a 16 canali di ingresso digitali e 16 canali di uscita digitali. Questa unità versatile funziona a 24 V CC con una corrente di uscita nominale di 0,5 A, garantendo un'elaborazione affidabile dei segnali per diverse applicazioni di automazione industriale. In combinazione con il relativo morsetto, il modulo forma una stazione I/O completa, creando un nodo PROFIBUS-DP non espandibile ma altamente efficiente, che semplifica le procedure di installazione e manutenzione.

Per quanto riguarda le specifiche di ingresso, Siemens ET 200L 6ES7133-1BL11-0XB0 accetta segnali da 13 a 30 V per la logica "1" e da -30 a +5 V per la logica "0", con ritardi di ingresso compresi tra 2 e 4,5 ms e supporto per lunghezze dei cavi schermati fino a 1000 metri. Le caratteristiche di uscita includono la protezione elettronica contro i cortocircuiti e frequenze di commutazione variabili: massimo 100 Hz per carichi resistivi, 0,5 Hz per carichi induttivi e 8 Hz per carichi a lampada, rendendolo adattabile a diverse esigenze di carico industriale.

Il design modulare di 6ES7133-1BL11-0XB0 separa il modulo elettronico dal morsetto, consentendo una facile sostituzione senza dover ricablare. Questa pratica caratteristica riduce i tempi di fermo per la manutenzione, mentre il modulo supporta sia morsetti a vite sia morsetti a molla, offrendo opzioni di installazione flessibili. L'indirizzo della stazione viene impostato comodamente tramite due selettori rotativi sul modulo elettronico, semplificando il processo di configurazione per gli integratori di sistema.

Caratteristiche

• 16 canali di ingresso digitali
• 16 canali di uscita digitali
• Tensione di esercizio di 24 V CC
• Corrente di uscita di 0,5 A per canale
• Funzionalità integrata di nodo PROFIBUS-DP
• Protezione elettronica contro i cortocircuiti per le uscite
• Design modulare per una facile sostituzione
• Supporta morsetti a vite e a molla
• Indirizzo della stazione configurabile tramite due selettori rotativi
• Supporta lunghezze dei cavi schermati fino a 1000 metri

Applicazioni

• Sistemi I/O distribuiti nell'automazione industriale
• Industrie manifatturiere e di processo che richiedono funzionalità I/O digitali compatte
• Soluzioni di controllo in ambienti industriali difficili
• Integrazione nelle architetture dei sistemi di automazione SIMATIC

Specifiche tecniche

Linee guida per l'installazione

1. Disalimentazione del sistema: Prima di iniziare qualsiasi installazione o intervento di manutenzione, assicurarsi che l'intero sistema sia disalimentato per evitare scosse elettriche o danni alle apparecchiature.
2. Montaggio: Fissare saldamente la morsettiera alla guida DIN o al pannello secondo le specifiche di montaggio del sistema.
3. Inserimento del modulo: Inserire con cautela il modulo elettronico 6ES7133-1BL11-0XB0 nella morsettiera preinstallata. Il design modulare consente un inserimento e una rimozione semplici senza modificare il cablaggio esistente.
4. Cablaggio: Collegare i segnali di ingresso e uscita digitali alla morsettiera utilizzando morsetti a vite o a molla, a seconda delle esigenze dell'applicazione. Assicurarsi che la polarità sia corretta e che tutte le connessioni siano terminate saldamente. Utilizzare cavi schermati per gli ingressi, soprattutto per i percorsi più lunghi fino a 1000 metri, per ridurre al minimo le interferenze del segnale.
5. Impostazione dell'indirizzo: Impostare l'indirizzo della stazione PROFIBUS-DP utilizzando i due selettori rotativi situati sul blocco elettronico. Consultare il piano di configurazione della rete del sistema per l'assegnazione corretta dell'indirizzo.
6. Accensione: Dopo aver verificato tutte le connessioni e aver fissato saldamente il modulo in posizione, riattivare il sistema e verificarne il corretto funzionamento tramite gli indicatori diagnostici o il software di sistema.
