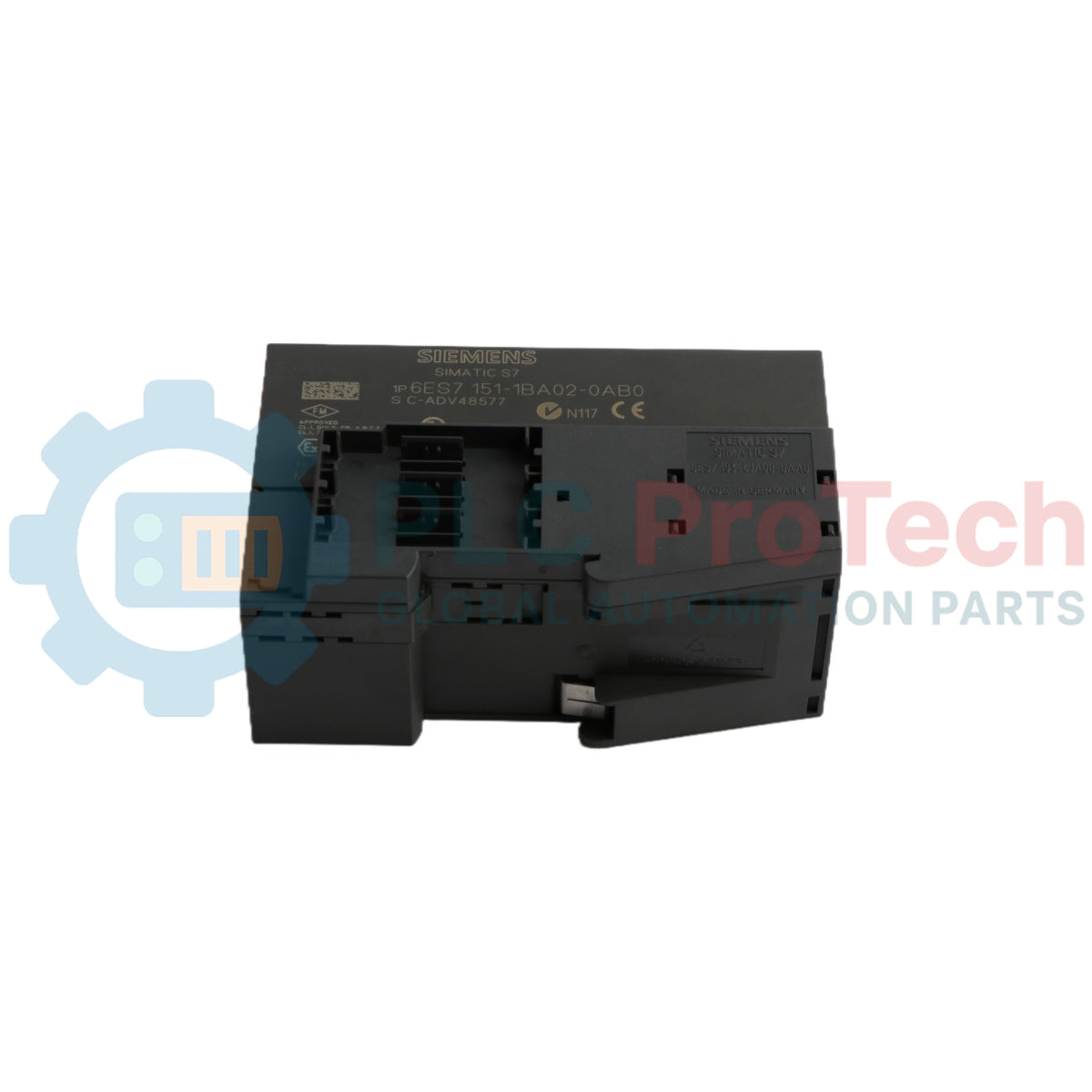

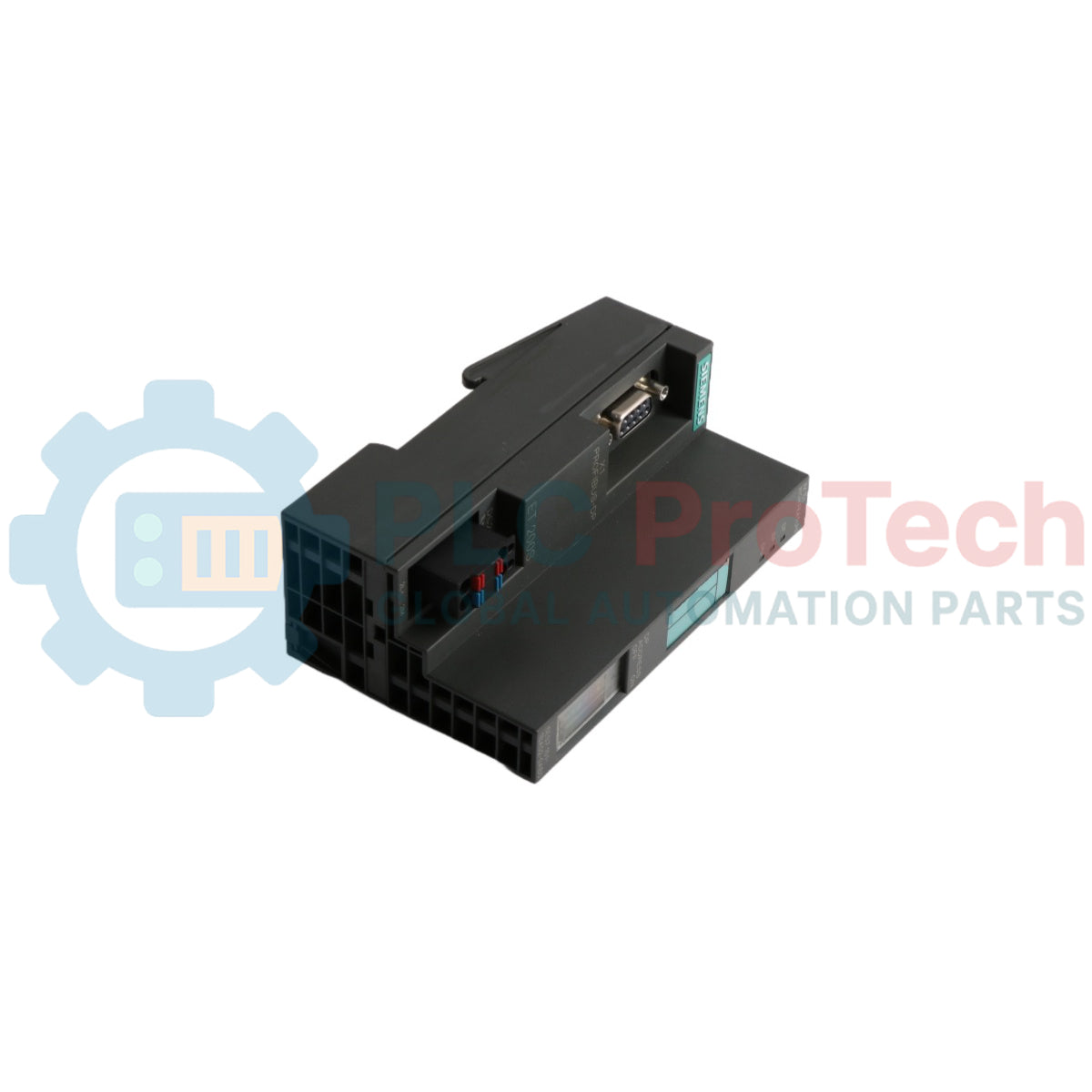

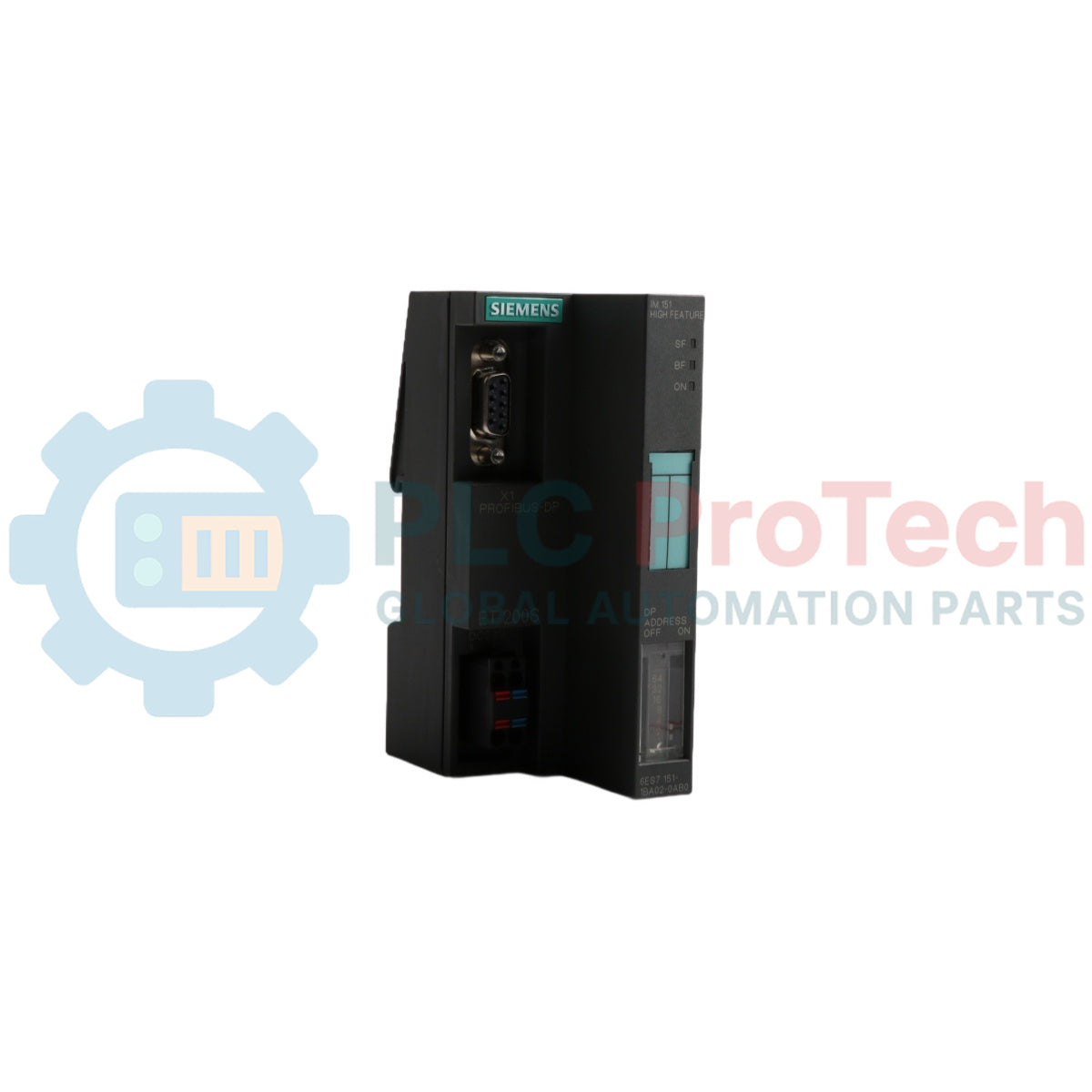

Siemens 6ES7151-1BA02-0AB0 SIMATIC ET 200S IM151-1 HF Modulo di interfaccia

Descrizione

Questo è un modulo di interfaccia Siemens 6ES7151-1BA02-0AB0 IM151-1 High Feature (HF) per il sistema I/O distribuito SIMATIC ET 200S. Funge da stazione principale, collegando il rack I/O ET 200S a un master di rete PROFIBUS DP. Il modulo supporta il trasferimento dati ad alta velocità fino a 12 Mbit/s e può gestire un volume di dati fino a 244 byte sia per gli ingressi che per le uscite. È progettato per gestire fino a 63 moduli I/O periferici, risultando adatto per attività di automazione complesse. Le caratteristiche principali includono una modalità isocrona per applicazioni deterministiche e critiche in termini di tempo e l'isolamento ottico per garantire comunicazioni affidabili negli ambienti industriali.

Caratteristiche

• Integra le stazioni ET 200S nelle reti PROFIBUS DP.
• Supporta velocità di trasmissione fino a 12 Mbit/s.
• Gestisce fino a 244 byte di dati di ingresso e 244 byte di dati di uscita.
• Collega fino a 63 moduli I/O periferici per stazione.
• Dispone della modalità isocrona per operazioni precise e sincronizzate.
• Dotato di un connettore D-sub a 9 pin per il collegamento al bus.
• Include l'isolamento ottico per una maggiore integrità del segnale.
• Dispone di LED di stato integrati per una diagnostica rapida.

Applicazioni

• Sistemi di controllo del movimento che richiedono una comunicazione deterministica.
• Linee di produzione e assemblaggio ad alta velocità.
• Impianti di produzione automobilistica.
• Apparecchiature per il confezionamento e la movimentazione dei materiali.
• Architetture I/O distribuite nei sistemi di controllo dei processi.

Specifiche tecniche

Linee guida per l'installazione

1. 1 Disalimentazione del sistema: assicurarsi che l'intero armadio di controllo e la stazione ET 200S siano completamente disalimentati. Verificare l'assenza di tensione utilizzando un multimetro calibrato prima di procedere.
2. 2 Montaggio del modulo: fissare saldamente il modulo IM151-1 HF nella posizione designata sul backplane ET 200S o sulla guida DIN, assicurandosi che sia inserito e agganciato correttamente.
3. 3 Collegamento del cavo PROFIBUS: collegare il cavo di comunicazione PROFIBUS DP al connettore D-sub a 9 pin sulla parte anteriore del modulo. Assicurarsi che il connettore sia fissato saldamente. Se questo è l'ultimo dispositivo del segmento di bus, verificare che la terminazione del bus sia inserita.
4. 4 Messa a terra e schermatura: collegare la schermatura del cavo alla terra funzionale nel punto di ingresso nell'armadio per ridurre al minimo le interferenze elettromagnetiche (EMI). Assicurarsi che il modulo e la guida DIN siano collegati alla sbarra di terra principale con un collegamento a bassa impedenza.
5. 5 Accensione del sistema: dopo aver verificato che tutti i collegamenti siano corretti e sicuri, rimuovere i dispositivi LOTO e riattivare l'alimentazione del sistema. Osservare i LED di stato sul modulo per verificare la corretta inizializzazione e comunicazione con il master PROFIBUS.
