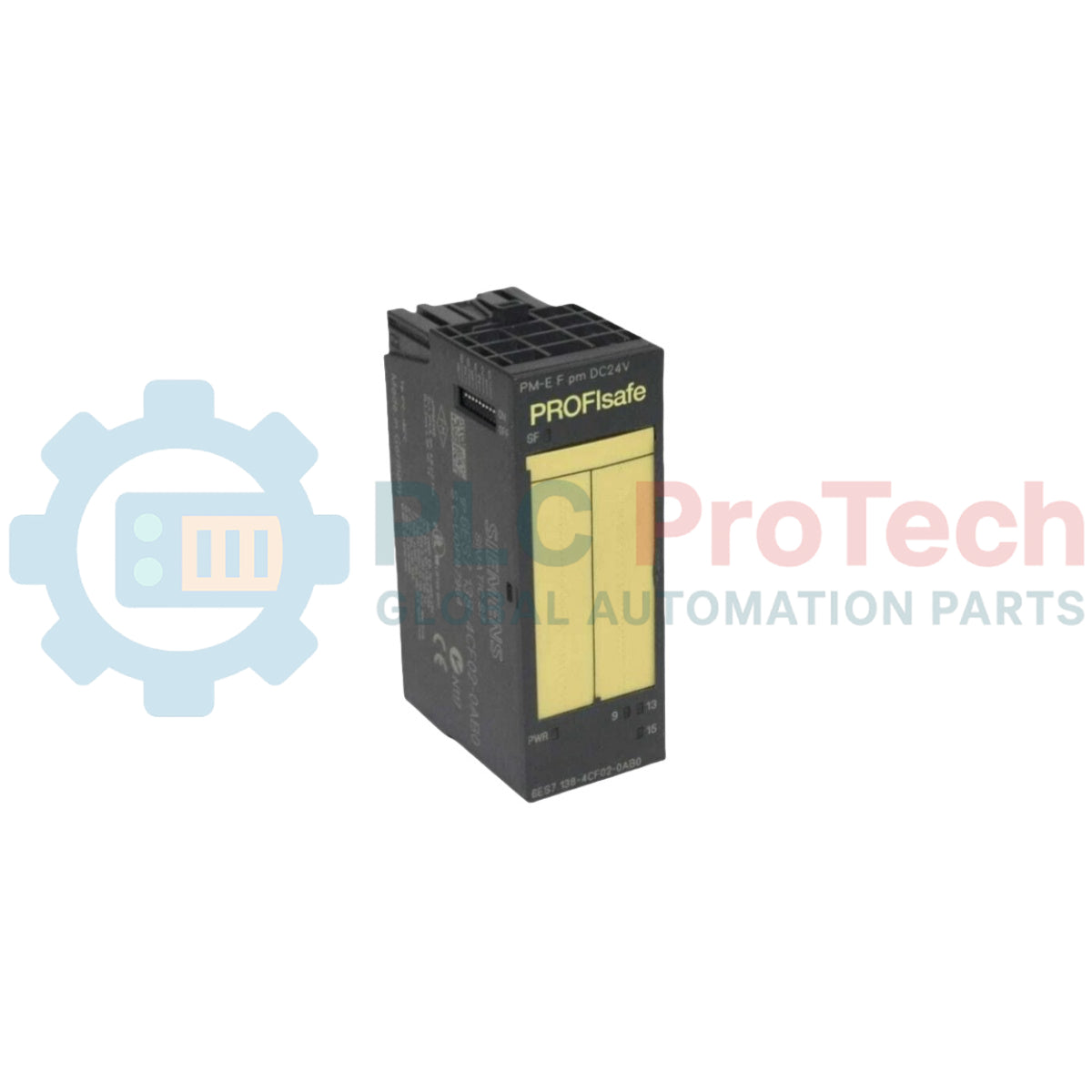

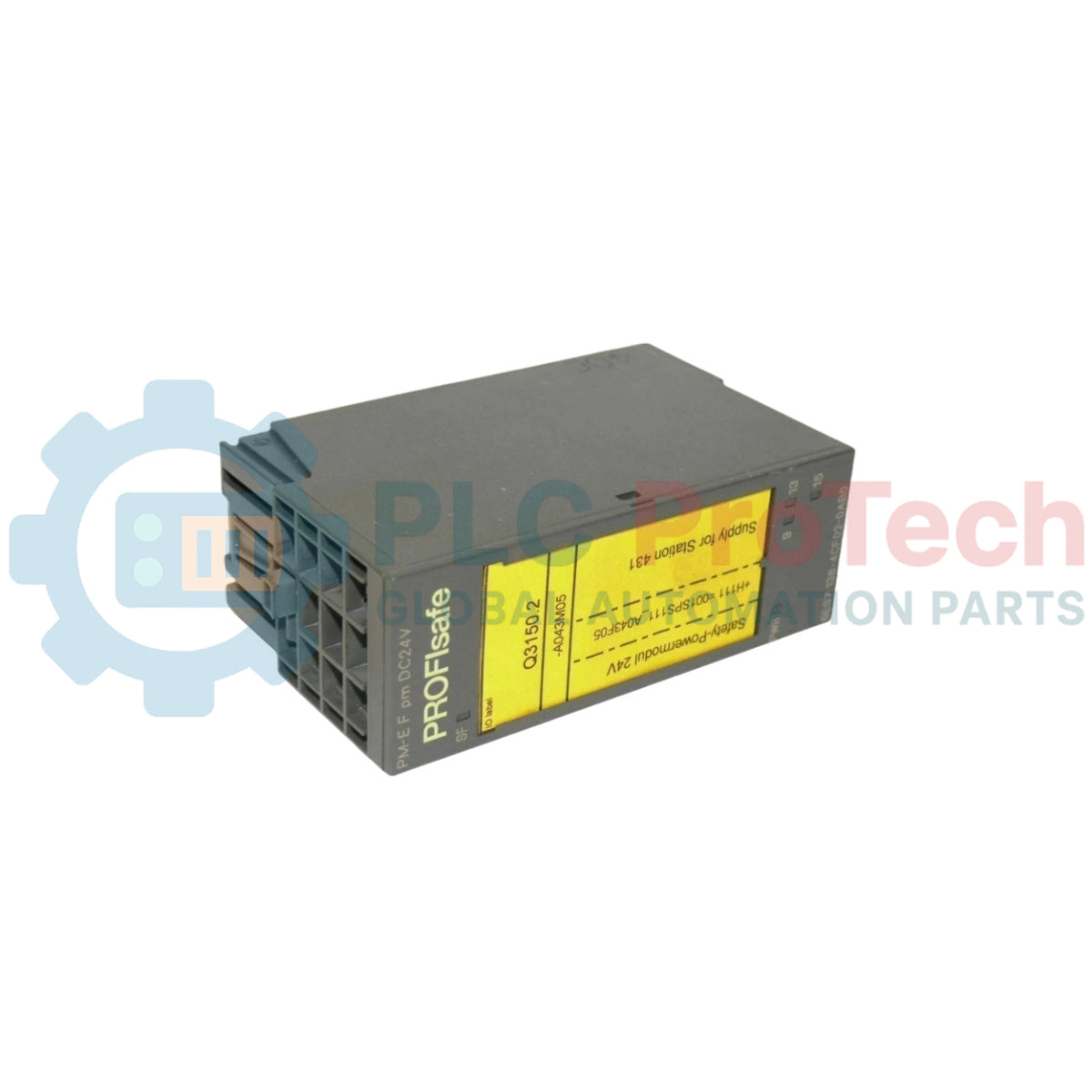

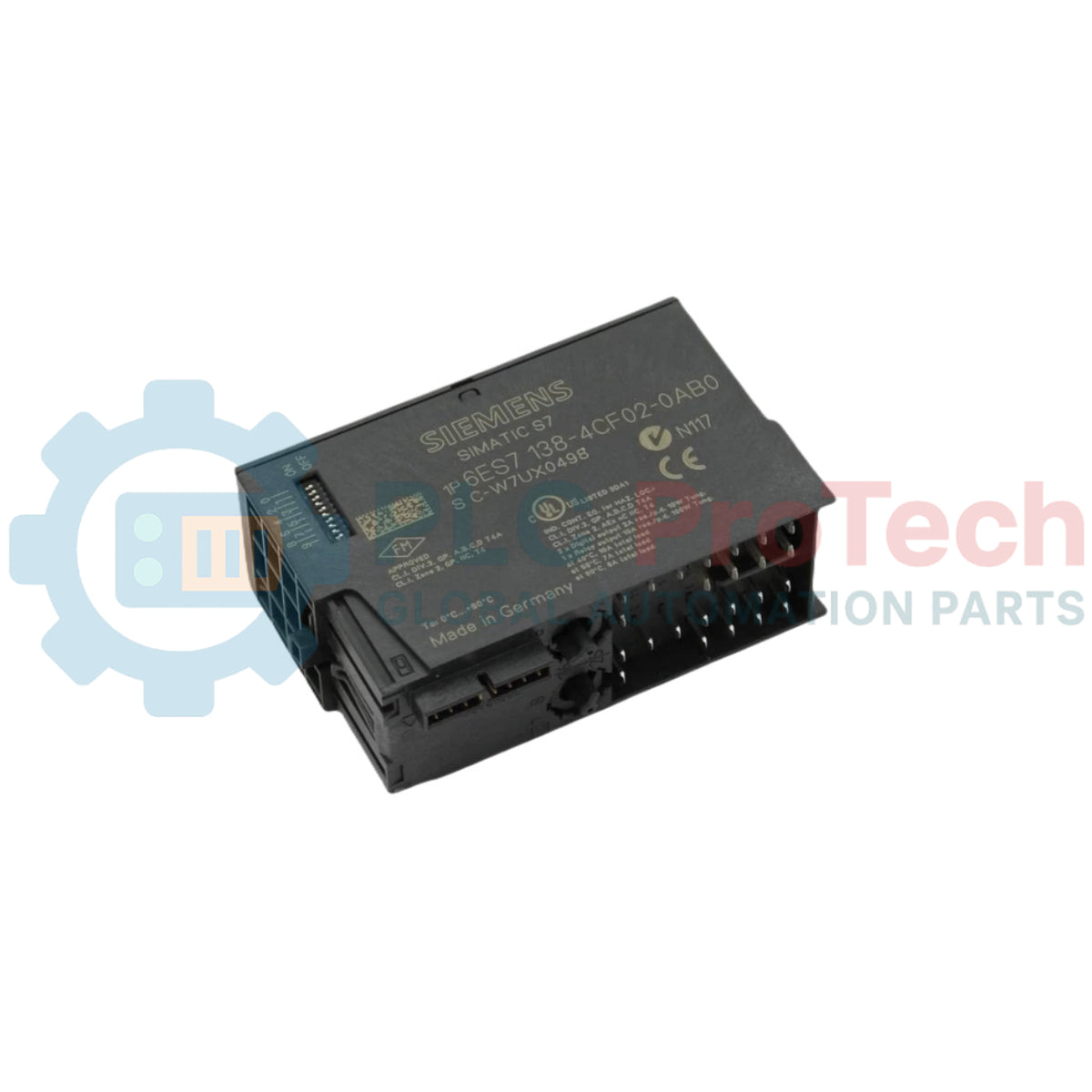

Siemens 6ES7138-4CF03-0AB0 SIMATIC ET 200S PM-E F Modulo di alimentazione PROFIsafe

Descrizione

Il Siemens 6ES7138-4CF03-0AB0 è un modulo di alimentazione PM-E F PROFIsafe progettato per il sistema I/O distribuito SIMATIC ET 200S. Questo modulo fornisce un'alimentazione affidabile a 24 V CC ed è progettato per funzionare in sicurezza in installazioni con potenziali di riferimento non collegati a terra. Dispone di relè integrati per la commutazione dei bus di tensione P1 e P2 e include due uscite digitali fail-safe, risultando adatto per processi di automazione critici per la sicurezza. Il design robusto del modulo e le sue elevate certificazioni di sicurezza garantiscono prestazioni affidabili in ambienti industriali di controllo impegnativi.

Caratteristiche

• Progettato per il sistema I/O distribuito SIMATIC ET 200S.
• Fornisce un'alimentazione stabile a 24 V CC.
• Due uscite digitali fail-safe integrate.
• Integrità della sicurezza certificata fino a SIL 3 (IEC 61508) per le uscite.
• Isolamento testato a 500 V CC per una maggiore sicurezza operativa.
• Supporta l'integrazione PROFINET se utilizzato con un modulo di interfaccia IM 151-3 HF.
• Adatto per applicazioni con potenziali di riferimento non collegati a terra.

Applicazioni

• Sistemi di sicurezza delle macchine e di arresto di emergenza (ESD).
• Sistemi di controllo distribuiti (DCS) nell'automazione dei processi.
• Linee di produzione e assemblaggio automatizzate.
• Distribuzione e monitoraggio dell'alimentazione all'interno degli armadi di controllo.

Specifiche tecniche

Linee guida per l'installazione

1. 1 Verificare che il codice articolo 6ES7138-4CF03-0AB0 corrisponda ai requisiti di progettazione del sistema prima di disimballare il prodotto.
2. 2 Assicurarsi che il backplane ET 200S e gli alimentatori associati siano completamente disalimentati e sottoposti a blocco.
3. 3 Allineare il modulo al modulo terminale ET 200S corrispondente sulla guida DIN, assicurandosi che gli elementi di codifica coincidano.
4. 4 Premere saldamente il modulo in posizione finché non scatta, confermando una connessione meccanica ed elettrica sicura al bus del backplane.
5. 5 Collegare i cavi di campo ai terminali corrispondenti sul modulo terminale secondo gli schemi elettrici del progetto.
6. 6 Dopo aver verificato tutti i collegamenti, rimuovere il dispositivo LOTO e ripristinare l'alimentazione del sistema.
7. 7 Eseguire la diagnostica del sistema per confermare che il modulo sia riconosciuto dal controller e funzioni correttamente.
