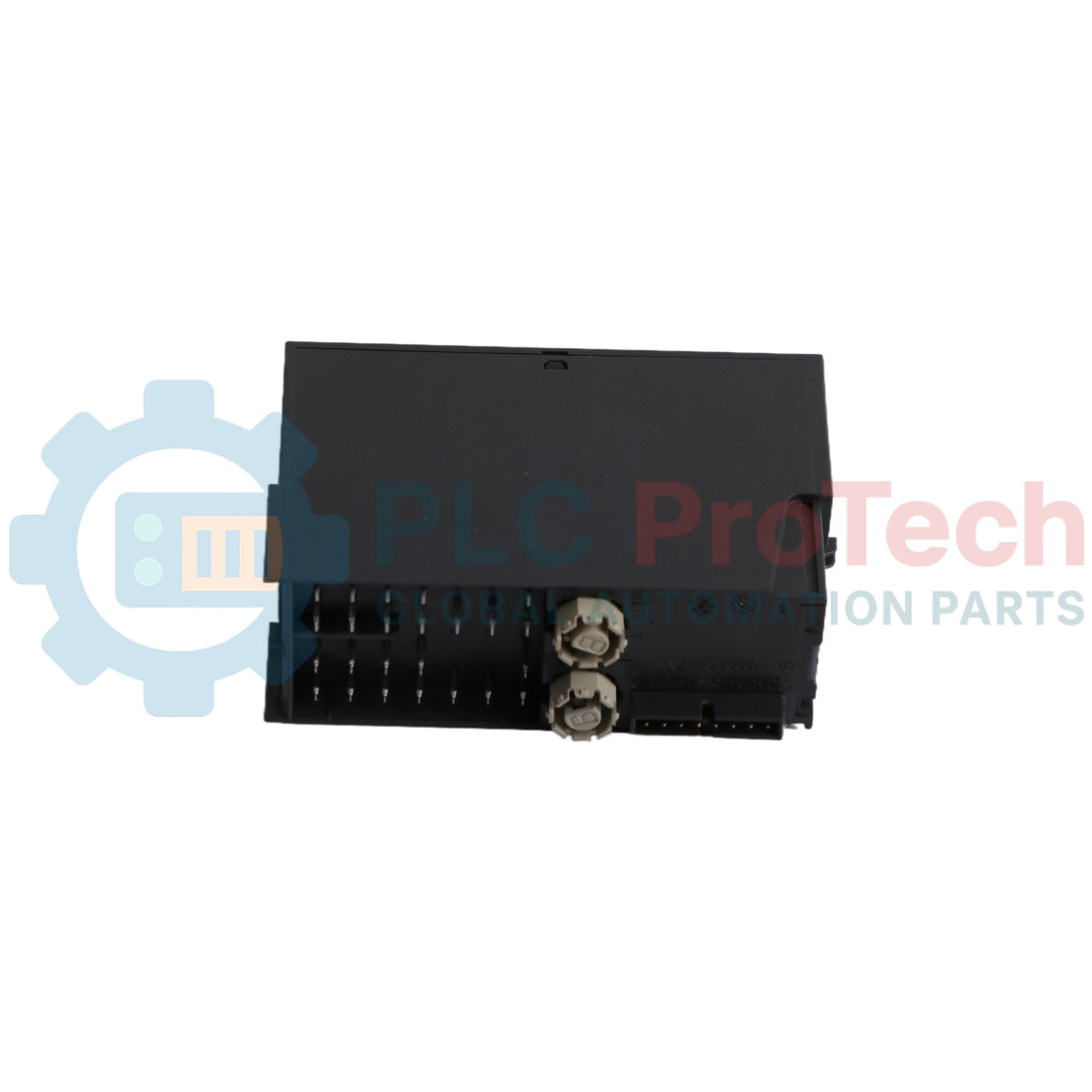

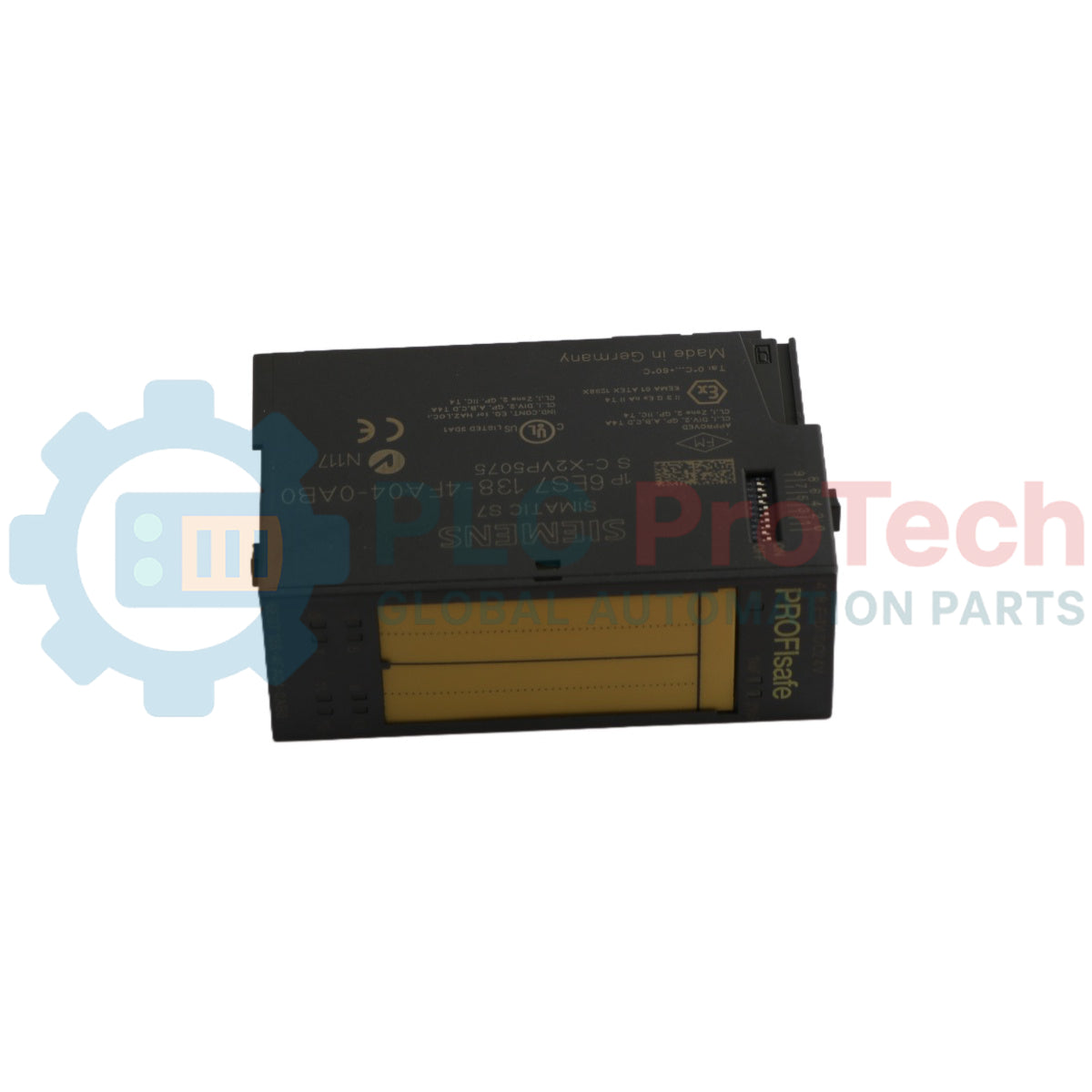

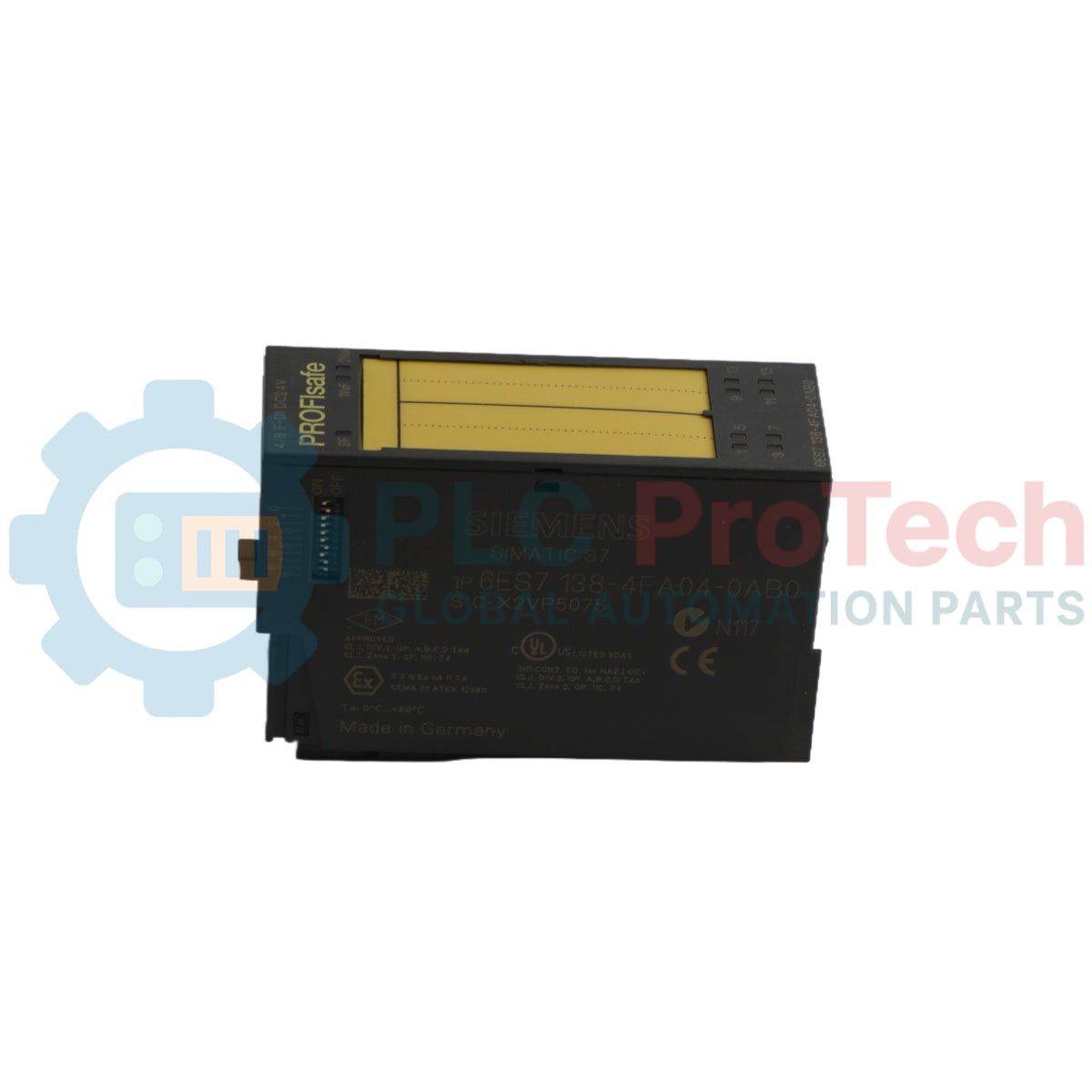

Siemens 6ES7138-4FA03-0AB0 SIMATIC ET 200S Modulo di ingresso digitale fail-safe

Descrizione

Questo è un modulo di ingressi digitali fail-safe Siemens 6ES7138-4FA03-0AB0 per il sistema di I/O distribuiti SIMATIC ET 200S. È progettato per acquisire segnali relativi alla sicurezza dai dispositivi di campo, offrendo 4 o 8 canali configurabili di ingressi a 24V CC che comunicano tramite il protocollo PROFIsafe. Il modulo è certificato per soddisfare elevati standard di sicurezza, tra cui SIL 3 (IEC 62061) e PL e (ISO 13849), risultando adatto a funzioni di sicurezza critiche. Il suo formato compatto da 30 mm ottimizza lo spazio nell'armadio, offrendo al contempo un'integrazione flessibile nelle reti PROFIBUS DP e PROFINET se utilizzato con moduli di interfaccia compatibili.

Caratteristiche

• Configurabile per 4 o 8 canali di ingresso digitali fail-safe.
• Supporta il protocollo PROFIsafe per la trasmissione sicura dei dati.
• Certificato per la Categoria 4 (EN 954-1), SIL 3 (IEC 62061) e PL e (ISO 13849).
• Compatibile con le reti PROFIBUS DP e PROFINET.
• Dispone di isolamento ottico per l'integrità del segnale.
• Include funzionalità diagnostiche complete.
• Larghezza compatta di 30 mm per installazioni ad alta densità.

Applicazioni

• Circuiti di arresto di emergenza
• Monitoraggio di porte di sicurezza e barriere fotoelettriche
• Linee di produzione automobilistica
• Macchinari per l'imballaggio e la movimentazione dei materiali
• Sistemi di sicurezza distribuiti che richiedono elevati livelli di integrità

Specifiche tecniche

Linee guida per l'installazione

1. 1
   Disalimentazione del sistema: Prima dell'installazione, scollegare e mettere in sicurezza tutte le fonti di alimentazione del quadro di controllo e della stazione ET 200S secondo le procedure di Lockout/Tagout (LOTO) stabilite. Verificare che tutti i circuiti siano privi di tensione.
2. 2
   Montaggio del modulo terminale: Fissare saldamente il modulo terminale ET 200S appropriato (ad es. TM-E30) sulla guida DIN. Assicurarsi che il collegamento meccanico ed elettrico alla guida sia stabile per garantire una corretta messa a terra.
3. 3
   Installazione del modulo elettronico: Allineare il modulo elettronico 6ES7138-4FA03-0AB0 al modulo terminale e premerlo saldamente in posizione finché non scatta, assicurandosi che sia completamente inserito e innestato nei connettori del bus del backplane.
4. 4
   Collegamento del cablaggio dei sensori: Collegare i cavi dei sensori di sicurezza (ad es. arresti di emergenza, interruttori dei ripari) ai terminali designati sul modulo terminale. Utilizzare cavi schermati a doppino intrecciato per tutti i circuiti di sicurezza e assicurarsi che le schermature siano correttamente messe a terra a un'estremità per ridurre al minimo le interferenze.
5. 5
   Messa in servizio e convalida: Dopo aver ripristinato l'alimentazione, utilizzare il software di progettazione per configurare l'indirizzo e i parametri PROFIsafe del modulo. Eseguire un test funzionale completo di ogni ingresso di sicurezza per convalidare che il sistema si comporti come previsto e raggiunga il livello di prestazione di sicurezza richiesto.
