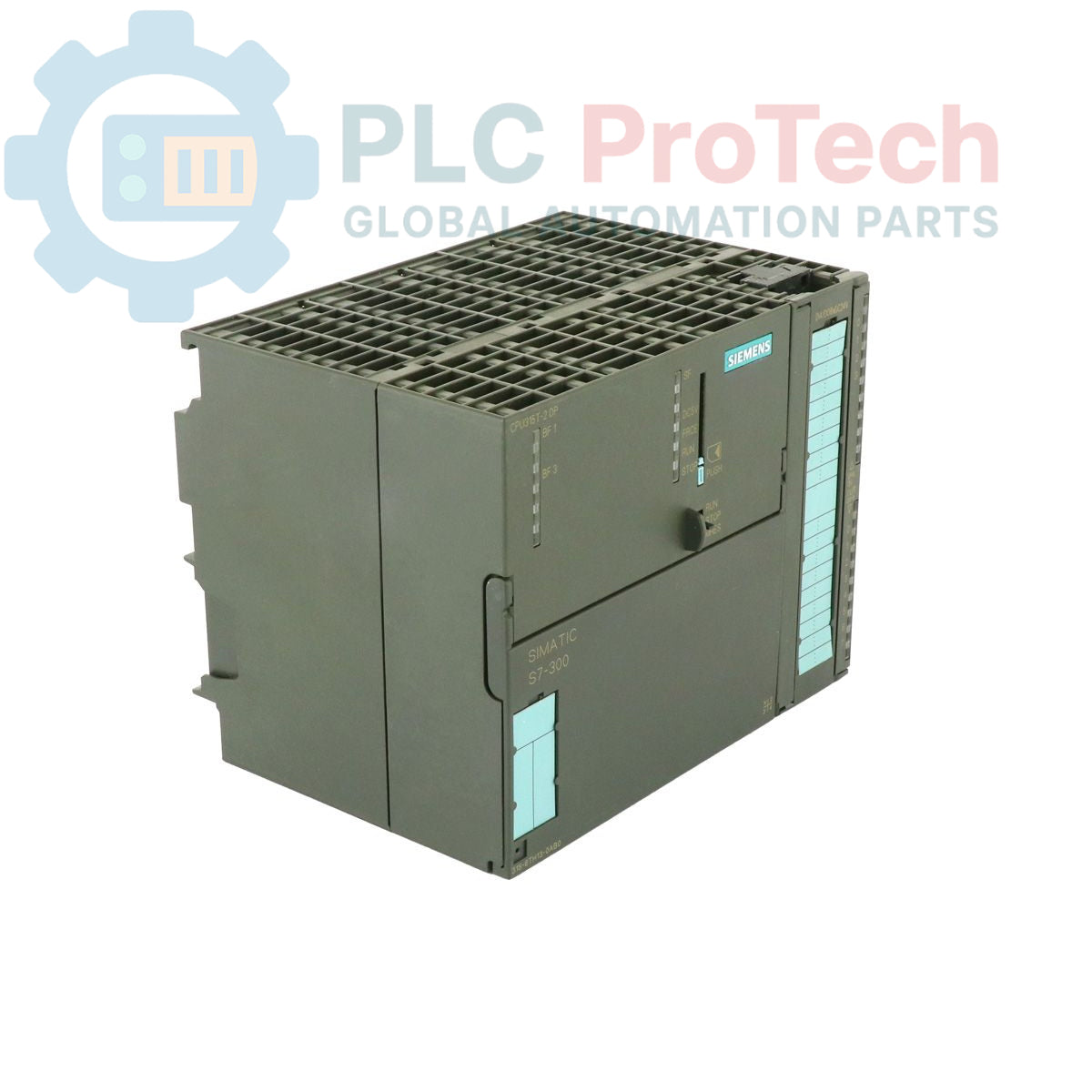

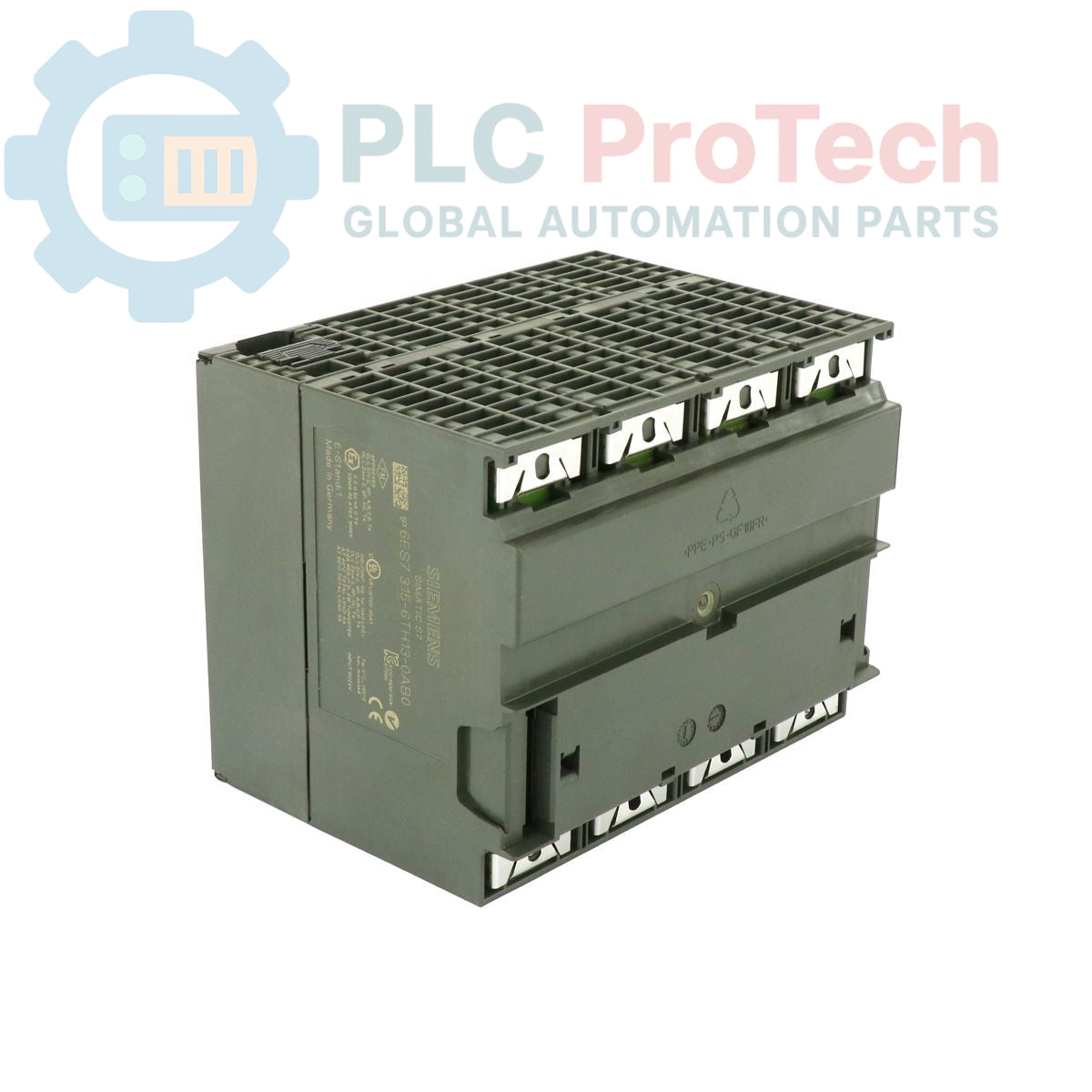

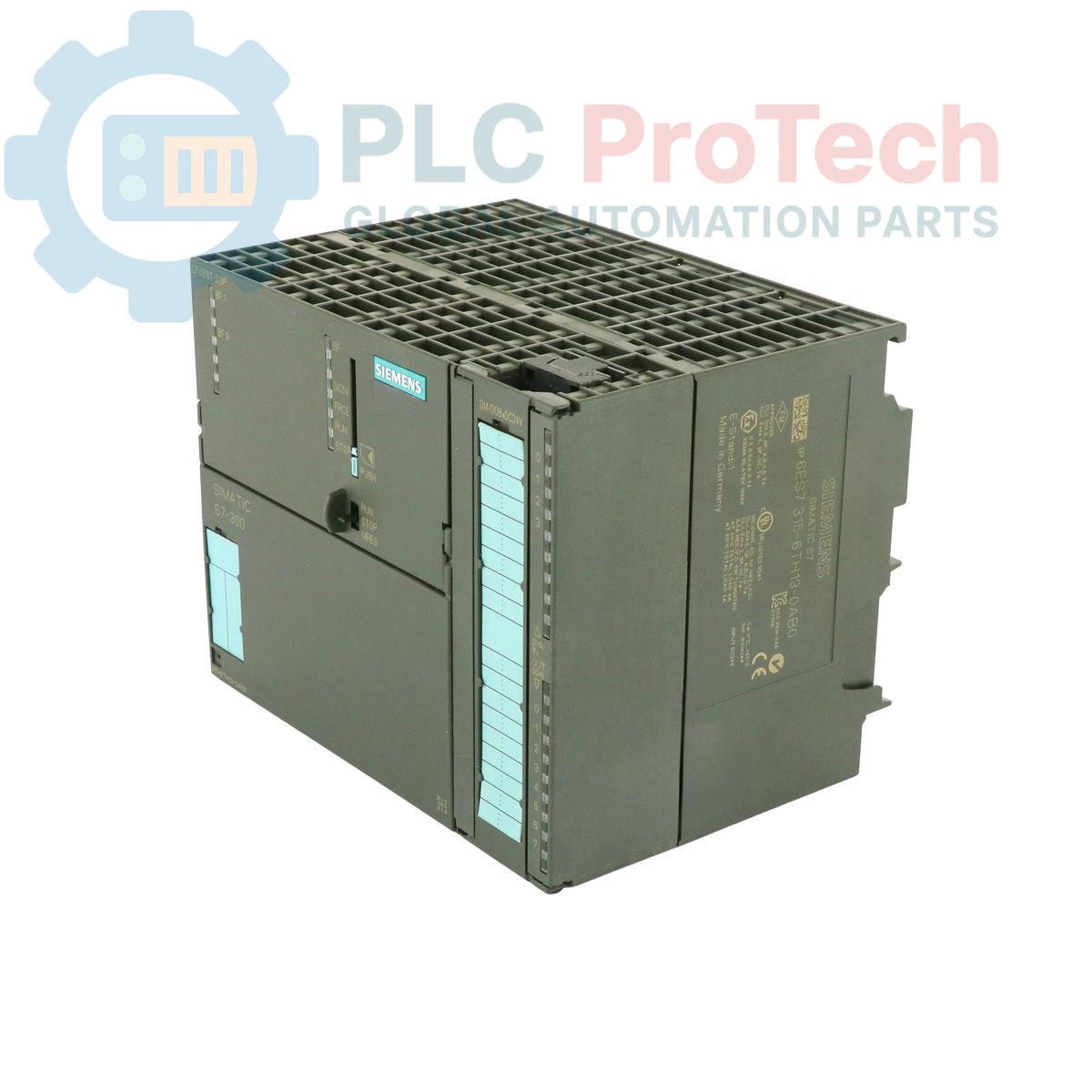

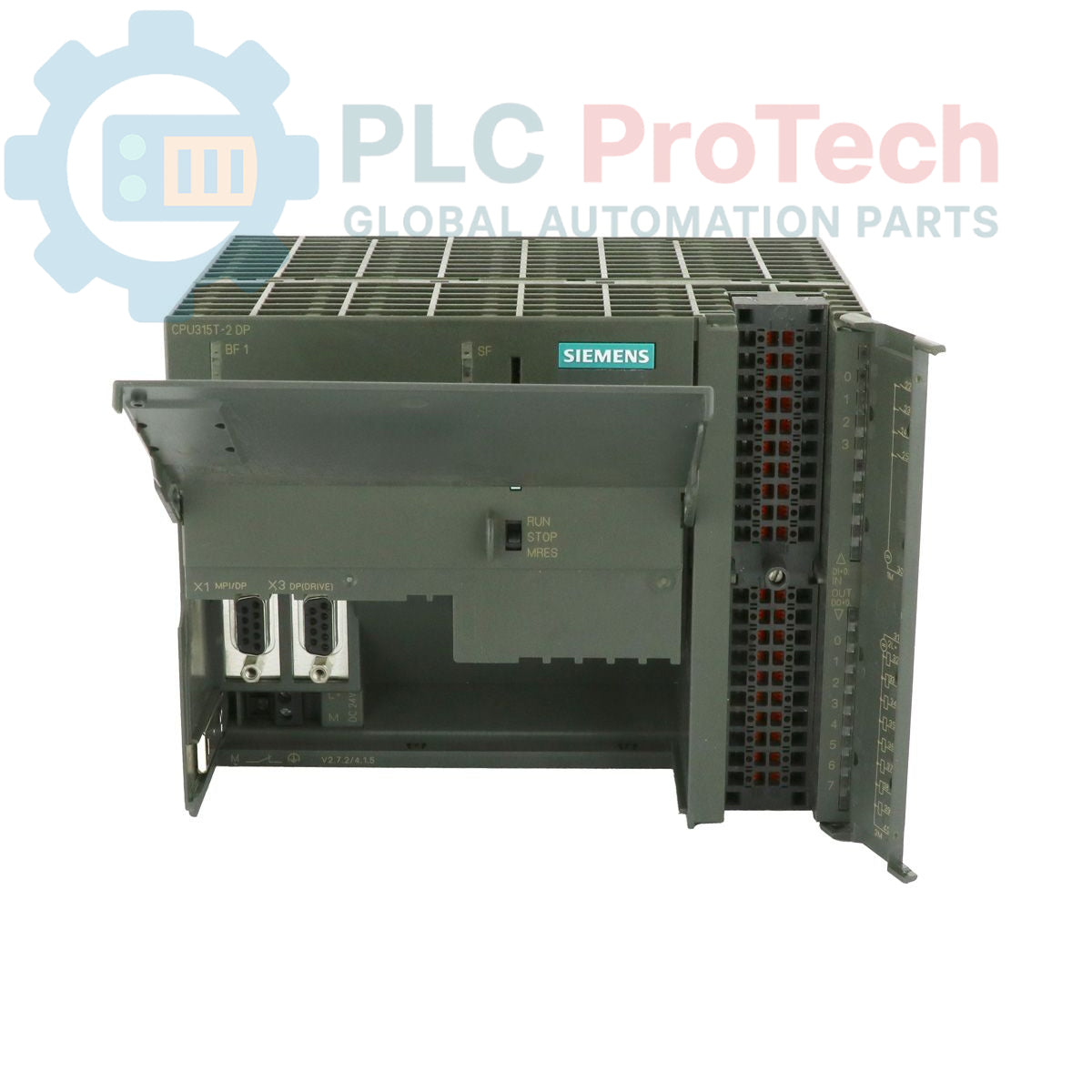

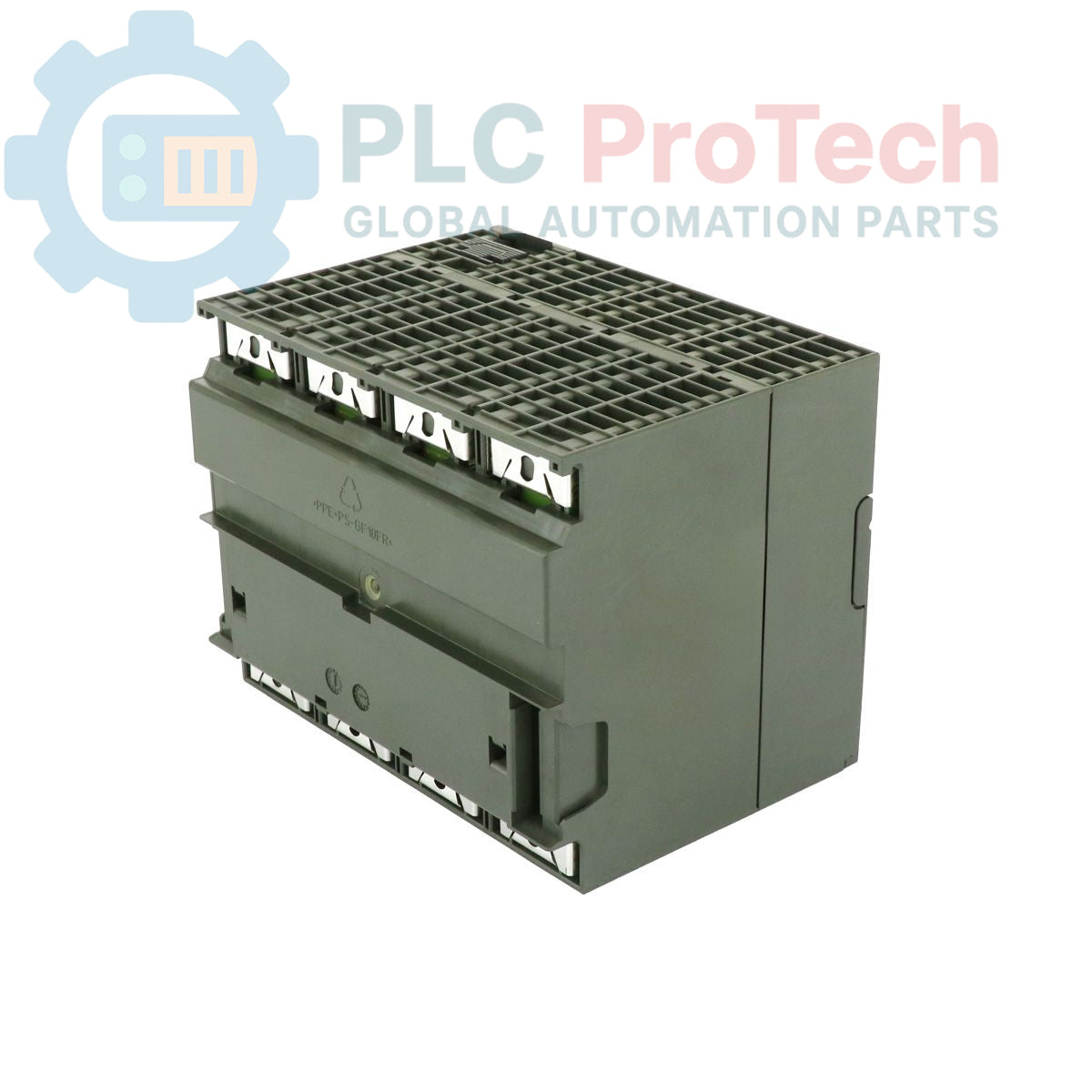

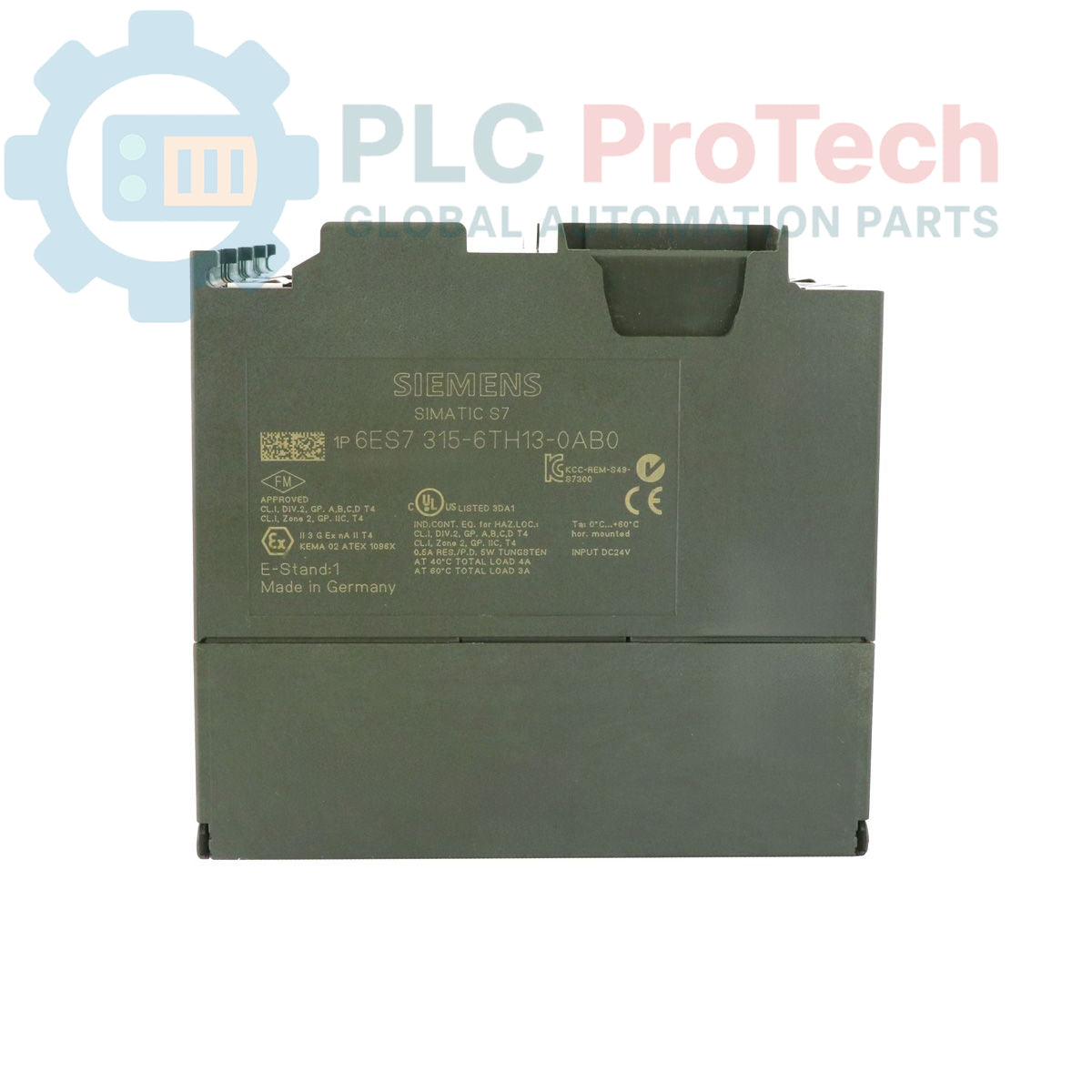

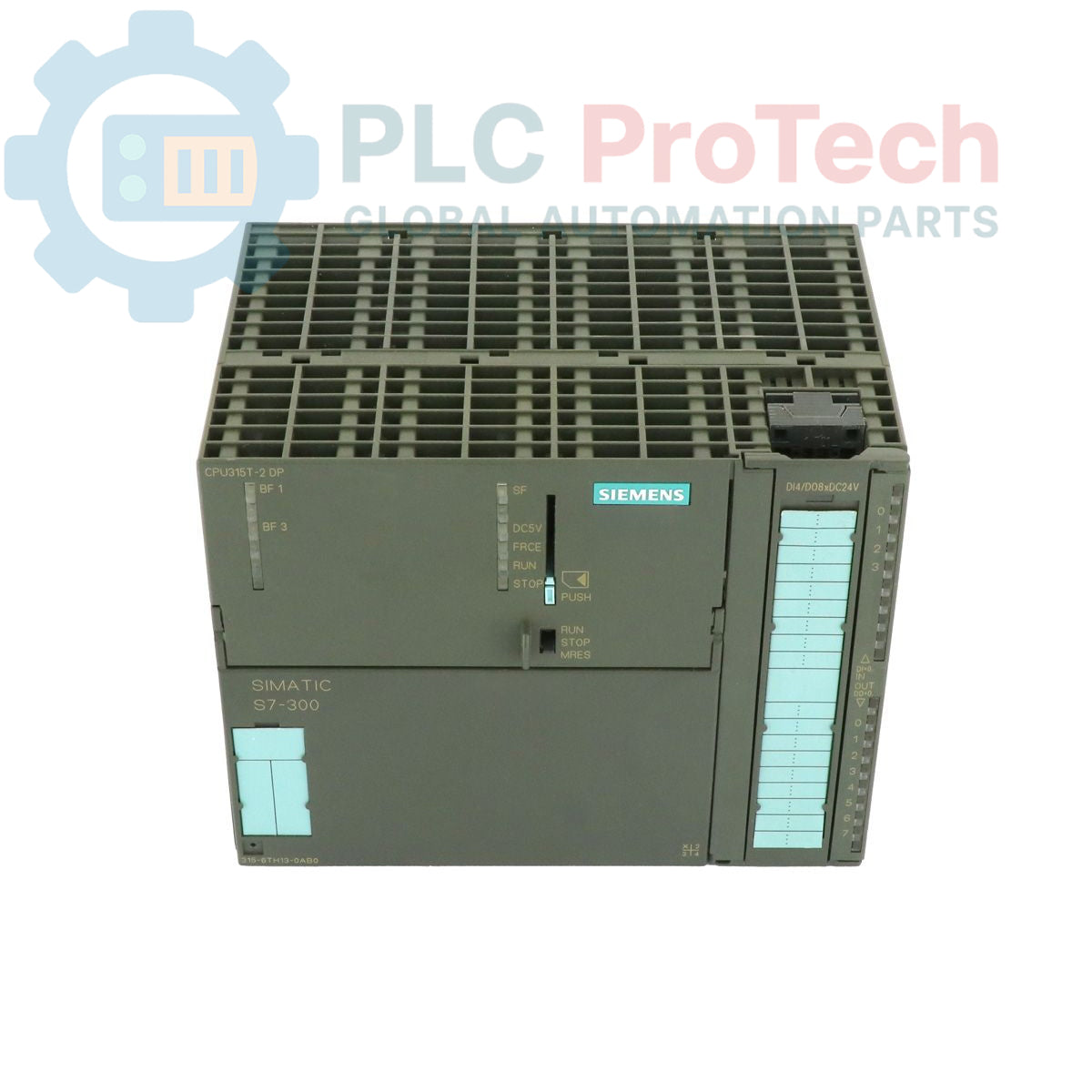

Siemens 6ES7315-6TH13-0AB0 SIMATIC S7-300 CPU 315T-2 DP

Descrizione

Questa è un'unità centrale di elaborazione CPU 315T-2 DP, modello 6ES7315-6TH13-0AB0, della serie Siemens SIMATIC S7-300. È progettata per integrare un controllore logico programmabile (PLC) e attività tecnologiche specializzate, con una memoria di lavoro da 256 KB per gestire sequenze di automazione complesse. Il modulo è dotato di due interfacce di comunicazione distinte: un'interfaccia primaria MPI/DP che supporta velocità di trasmissione fino a 12 Mbit/s e una seconda interfaccia DP dedicata al controllo degli azionamenti. Gli I/O integrati specificamente per le funzioni tecnologiche ne migliorano le capacità nel controllo del movimento e in altre applicazioni impegnative. Per funzionare, questa CPU richiede un connettore frontale a 40 poli e una Micro Memory Card Siemens con capacità minima di 8 MB.

Caratteristiche

• Unità centrale di elaborazione per funzioni combinate PLC e tecnologiche.
• Memoria di lavoro integrata da 256 KB.
• Design a doppia interfaccia per una connettività versatile.
• Prima interfaccia: MPI/DP con una velocità di comunicazione fino a 12 Mbit/s.
• Seconda interfaccia: PROFIBUS DP dedicata per l'integrazione degli azionamenti.
• I/O integrati ottimizzati per attività specifiche della tecnologia.
• Richiede un connettore frontale standard a 40 poli per il cablaggio.
• Richiede una Micro Memory Card (min. 8 MB) per l'archiviazione del programma e dei dati.

Applicazioni

• Integrazione del controllo del movimento e della tecnologia degli azionamenti.
• Macchinari per imballaggio ed etichettatura ad alta velocità.
• Linee di assemblaggio automatizzate.
• Sistemi di movimentazione dei materiali e trasportatori.
• Applicazioni di controllo dei processi che richiedono funzioni tecnologiche precise.

Specifiche tecniche

Linee guida per l'installazione

1. 1 Disalimentare il sistema: Prima dell'installazione, assicurarsi che l'intero quadro di controllo e i macchinari associati siano completamente disalimentati e bloccati secondo le procedure di sicurezza del sito. Verificare l'assenza di tensione con un multimetro calibrato.
2. 2 Montare su guida DIN: Fissare saldamente la guida portamoduli S7-300 all'interno dell'armadio di controllo. Posizionare il modulo CPU sulla guida, assicurandosi che sia correttamente allineato con i moduli adiacenti, quindi innestare saldamente il meccanismo di blocco fino a udire uno scatto.
3. 3 Installare la scheda di memoria: Aprire lo sportello anteriore della CPU. Inserire la Micro Memory Card richiesta (min. 8 MB) nell'apposito alloggiamento fino a inserirla completamente. Chiudere lo sportello anteriore.
4. 4 Collegare il connettore frontale: Cablare il connettore frontale a 40 poli secondo lo schema elettrico del progetto. Assicurarsi che tutte le terminazioni siano salde. Collegare il connettore cablato alla CPU e serrare le viti di ritenuta per garantire una connessione stabile.
5. 5 Realizzare la messa a terra: Collegare il terminale di messa a terra del telaio del rack S7-300 alla sbarra di terra di protezione (PE) del quadro di controllo principale utilizzando un conduttore a bassa impedenza. Una messa a terra corretta è essenziale per l'immunità ai disturbi e la sicurezza.
