Siemens 6ES7355-2CH00-0AE0 SIMATIC S7-300 unità di controllo della temperatura

Descrizione

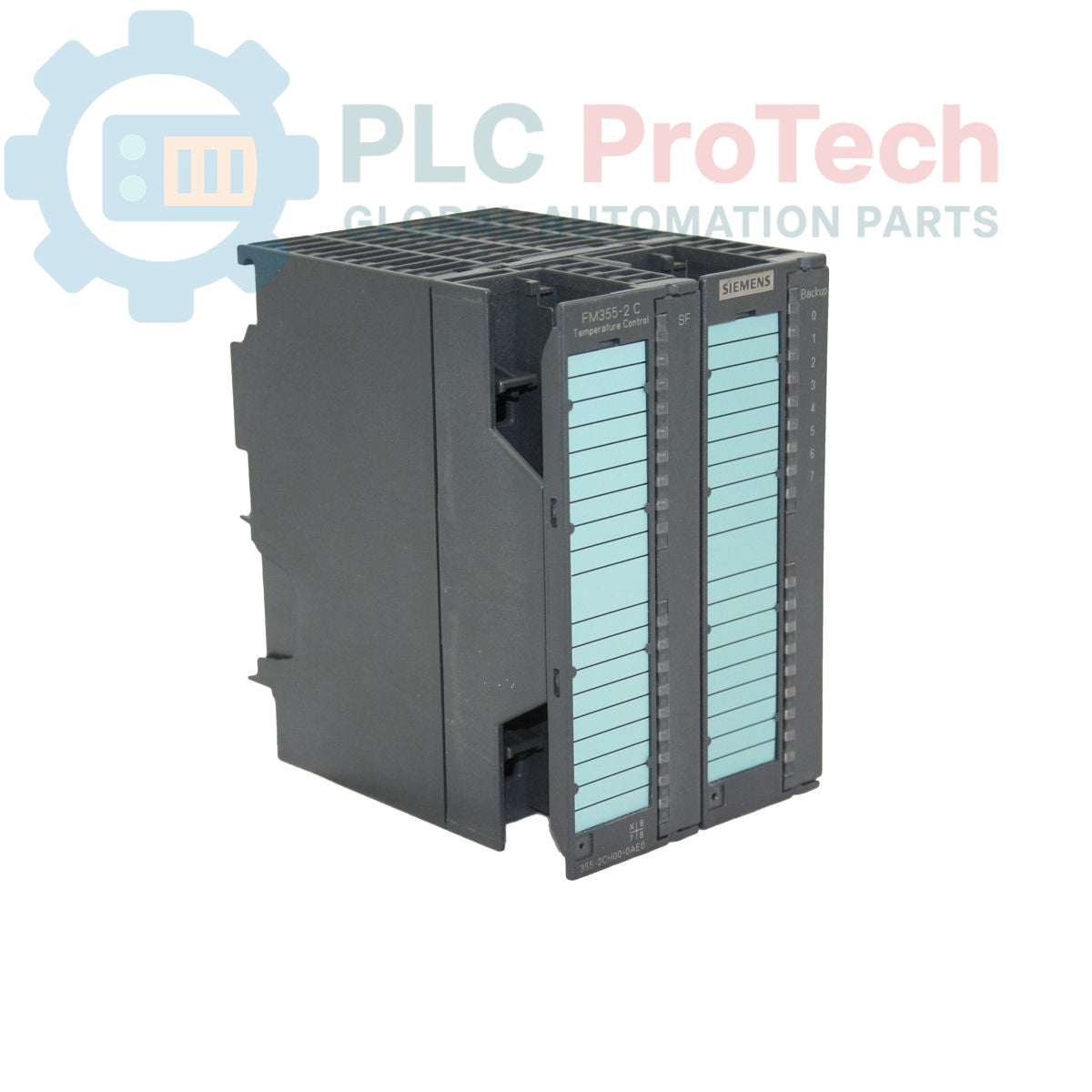

Questo modulo è un'unità di controllo della temperatura Siemens 6ES7355-2CH00-0AE0, designata come modello FM 355-2 C, per il sistema PLC SIMATIC S7-300. È progettato per una regolazione precisa e continua della temperatura nei processi industriali più esigenti. L'unità offre una configurazione I/O compatta con 4 canali di controllo indipendenti, 4 ingressi analogici (AI), 8 ingressi digitali (DI) e 4 uscite analogiche (AO). Questo modulo funzionale include un pacchetto di configurazione multilingue su CD-ROM, contenente il software necessario, il manuale e una guida "Per iniziare" per un'integrazione semplificata.

Caratteristiche

• Progettato per la piattaforma di automazione SIMATIC S7-300.
• Fornisce quattro canali per il controllo continuo della temperatura.
• I/O integrati: 4 ingressi analogici, 8 ingressi digitali e 4 uscite analogiche.
• Fornito con un pacchetto di configurazione su CD-ROM.
• Include documentazione multilingue (tedesco, inglese, francese, italiano).
• Stato del prodotto attivo nel ciclo di vita PLM di Siemens.

Applicazioni

• Sistemi di riscaldamento e raffreddamento dei processi
• Gestione della temperatura di forni e fornaci
• Estrusione delle materie plastiche e stampaggio a iniezione
• Macchinari per il confezionamento e la termosaldatura
• Lavorazione di alimenti e bevande
• Controllo di reattori chimici e farmaceutici

Specifiche tecniche

Linee guida per l’installazione

1. 1 Controllo pre-installazione: verificare che il codice prodotto del modulo 6ES7355-2CH00-0AE0 corrisponda ai requisiti del progetto. Ispezionare il modulo per individuare eventuali segni di danni di trasporto prima di procedere.
2. 2 Montaggio: fissare saldamente il modulo sul bus del backplane S7-300 o sul gruppo con guida DIN. Assicurarsi che il modulo sia inserito correttamente e che il meccanismo di blocco sia innestato, per garantire un collegamento affidabile all’interfaccia del bus.
3. 3 Messa a terra: collegare il morsetto di terra del telaio alla barra di terra del quadro principale utilizzando un conduttore a bassa impedenza. Un collegamento di terra corretto è essenziale per l’immunità ai disturbi e la sicurezza.
4. 4 Cablaggio: collegare i cavi dei sensori (AI) e del controllo (AO/DI) al connettore frontale. Utilizzare cavi schermati a doppino intrecciato per tutti i segnali analogici, per ridurre al minimo le interferenze elettromagnetiche. Collegare le schermature solo all’estremità del modulo, per evitare anelli di massa.
5. 5 Accensione e messa in servizio: dopo aver verificato tutti i collegamenti, rimuovere il dispositivo LOTO e alimentare il sistema. Utilizzare il software di configurazione fornito per configurare i loop di controllo, scalare gli I/O e mettere in servizio il modulo in base ai requisiti del processo.
