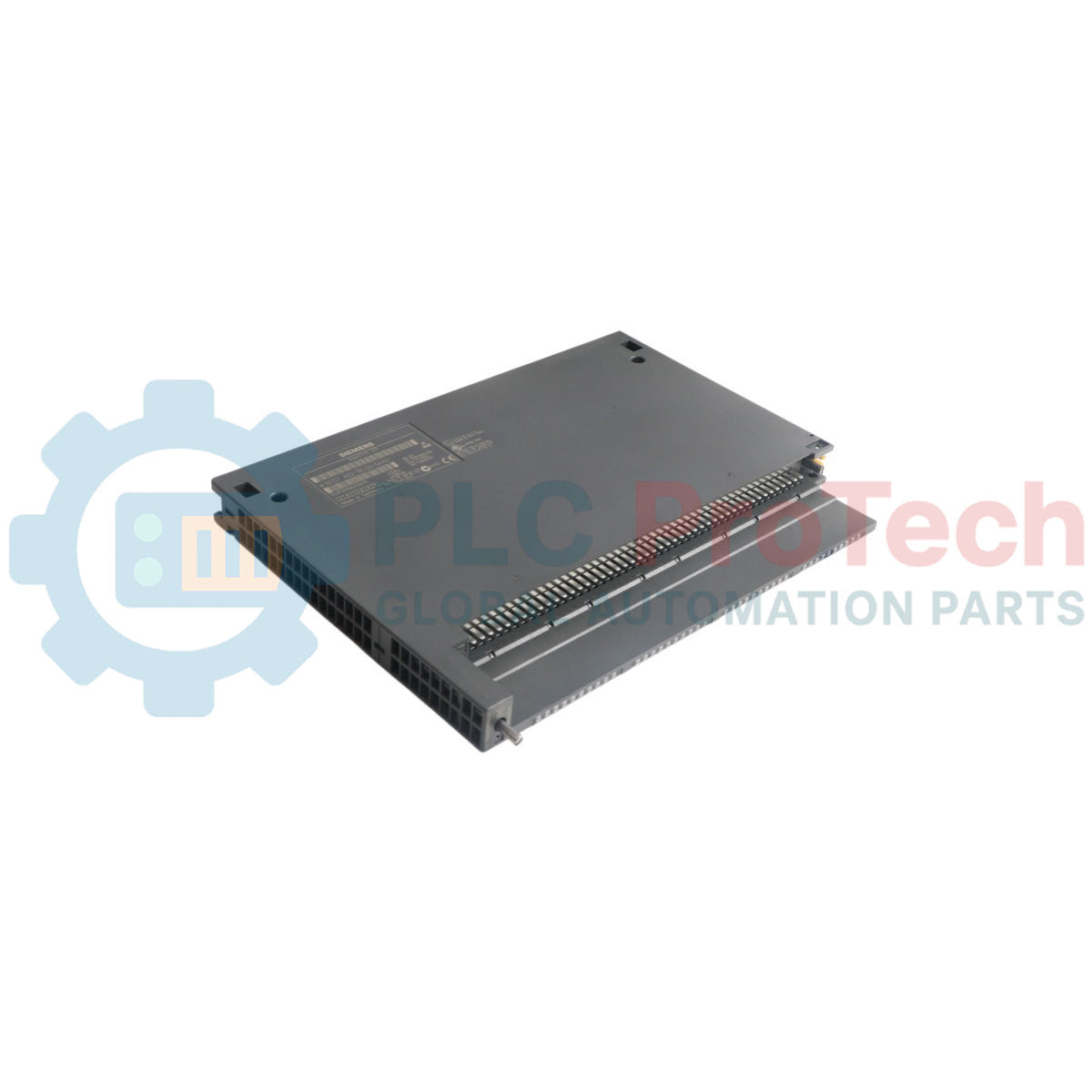

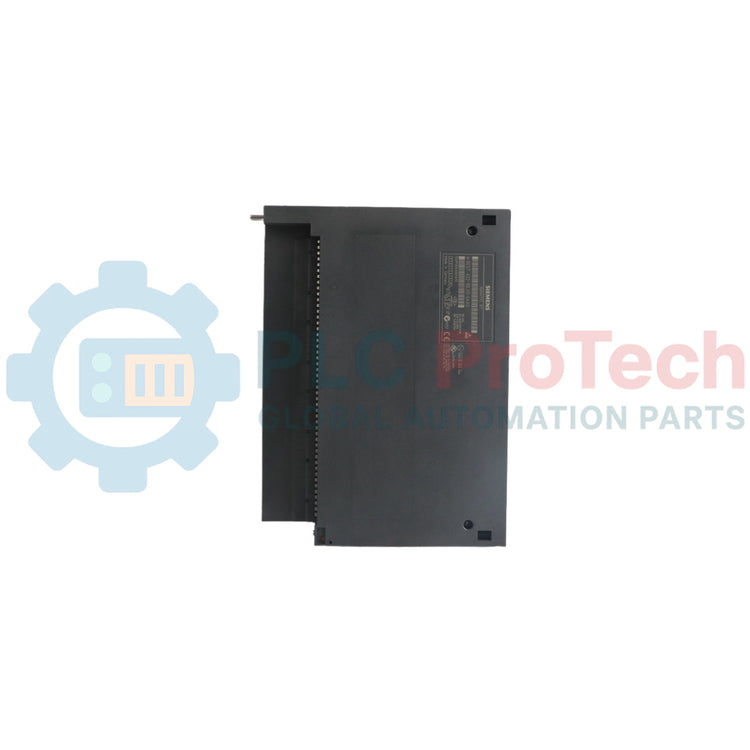

Siemens 6ES7422-1BL00-0AA0 SIMATIC S7-400 SM 422 Modulo di uscita digitale

Descrizione

Il modulo Siemens 6ES7422-1BL00-0AA0 è un modulo di uscita digitale SM 422 progettato per il sistema PLC SIMATIC S7-400. Questo modulo fornisce 32 canali isolati di uscita a 24V DC, ciascuno con una portata di 0.5A. Progettato per l'automazione industriale, dispone di morsetti a vite per collegamenti sicuri e include indicatori LED di stato per ciascun canale, facilitando una diagnostica rapida.

Con una portata di corrente totale di 2A su tutti i canali, il modulo 6ES7422-1BL00-0AA0 offre un controllo affidabile per vari dispositivi industriali, come relè, solenoidi e indicatori. Le sue uscite isolate aumentano la protezione dalle interferenze elettriche, rendendolo adatto agli ambienti di fabbrica più esigenti. Il modulo è progettato per un'integrazione perfetta nei rack S7-400 esistenti, garantendo elevati standard di affidabilità e prestazioni. Supporta un'ampia gamma di applicazioni di automazione industriale, tra cui il controllo dei processi produttivi e i sistemi di movimentazione dei materiali, operando stabilmente a temperature da 0 degC a 60 degC. Il design compatto ottimizza lo spazio nell'armadio, offrendo al contempo la massima densità di I/O.

Il modulo Siemens SM 422 Digital Output consente la diagnostica individuale dei canali e integra meccanismi di protezione da cortocircuito e sovraccarico, proteggendo sia il modulo sia le apparecchiature collegate dai guasti elettrici.

Caratteristiche

• 32 canali di uscita digitali isolati
• Tensione di uscita 24V DC
• Portata di corrente di 0.5A per canale
• Portata di corrente totale di 2A
• Morsetti a vite per un cablaggio sicuro
• Indicatori LED di stato per ciascun canale
• Diagnostica individuale dei canali
• Protezione da cortocircuito e sovraccarico
• Progettato per i sistemi PLC SIMATIC S7-400
• Intervallo di temperatura operativa: da 0 degC a 60 degC

Applicazioni

• Controllo dei processi produttivi
• Sistemi di movimentazione dei materiali
• Azionamento di relè e solenoidi
• Controllo di indicatori e allarmi industriali
• Automazione industriale generale che richiede un controllo robusto delle uscite digitali

Specifiche tecniche

Collegamenti / interfacce

Il modulo utilizza morsetti a vite per il collegamento dei 32 canali di uscita digitali e della relativa alimentazione. Sono presenti indicatori LED per visualizzare lo stato di ciascun canale.

Linee guida per l'installazione

1. Assicurarsi che il sistema PLC SIMATIC S7-400 sia privo di alimentazione prima di installare o rimuovere qualsiasi modulo.
2. Installare saldamente il modulo 6ES7422-1BL00-0AA0 in uno slot disponibile all'interno del rack S7-400.
3. Collegare l'alimentatore da 24V CC ai morsetti appropriati, rispettando la corretta polarità.
4. Collegare i dispositivi industriali (relè, solenoidi, indicatori) ai morsetti di uscita a vite, assicurando una terminazione e una schermatura adeguate per l'integrità del segnale.
5. Verificare che tutti i collegamenti siano saldi e privi di cortocircuiti.
6. Dopo l'installazione, riattivare l'alimentazione del sistema PLC e osservare gli indicatori LED di stato per verificare il normale funzionamento e la diagnostica.
7. Assicurarsi che il sistema PLC e le apparecchiature associate siano correttamente messe a terra per ridurre al minimo le interferenze elettriche.

Conformità e certificazioni

• Certificato UL
• Certificato CE
