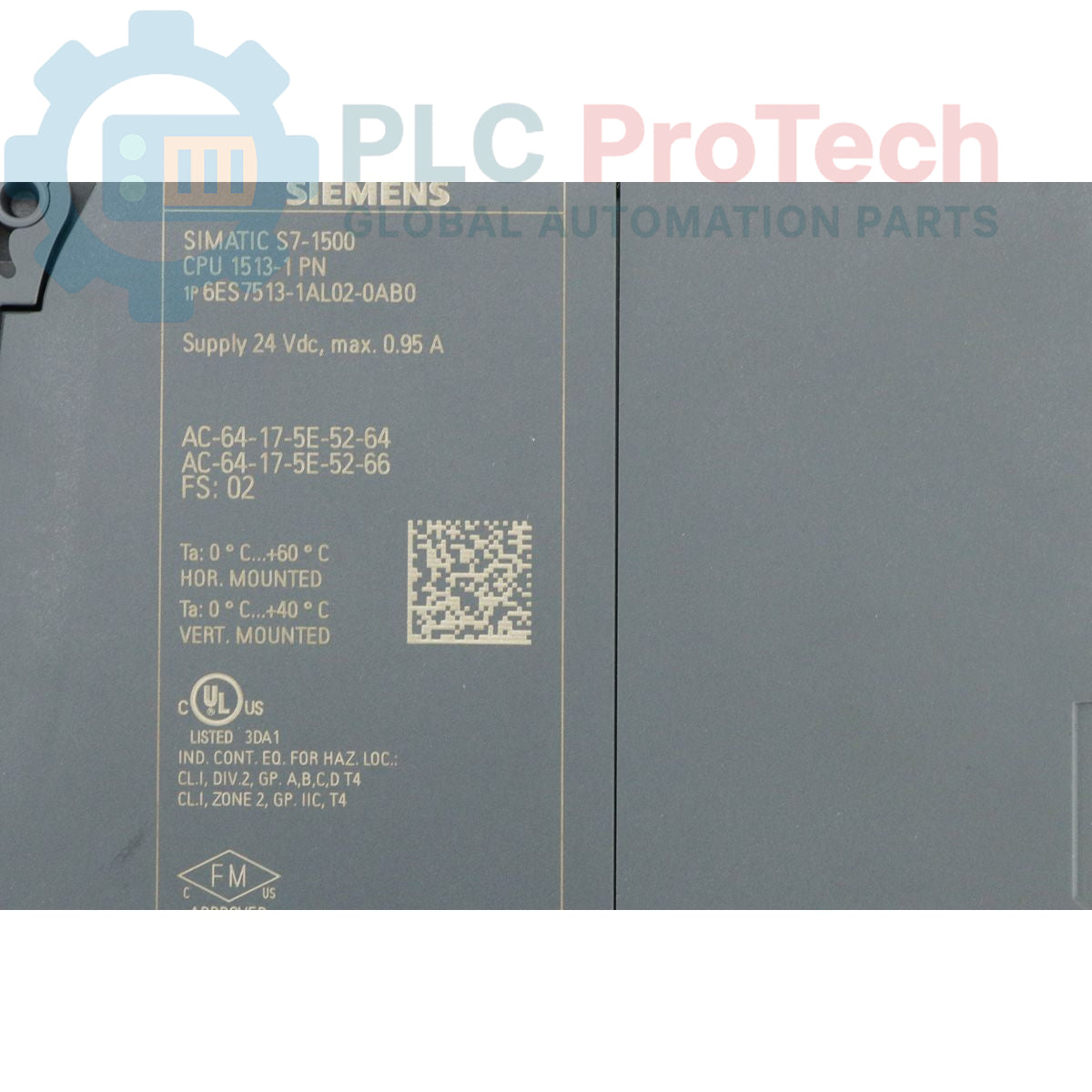

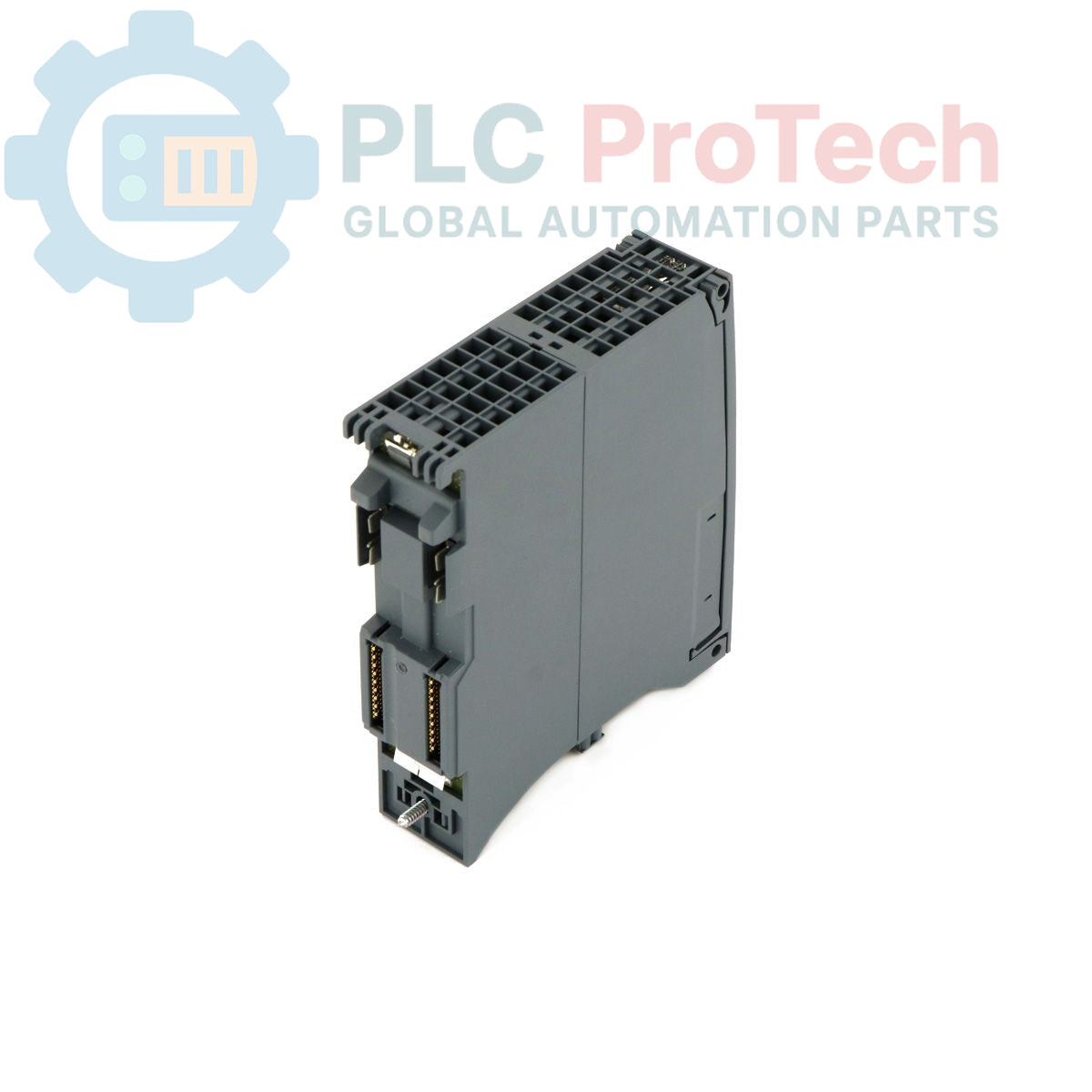

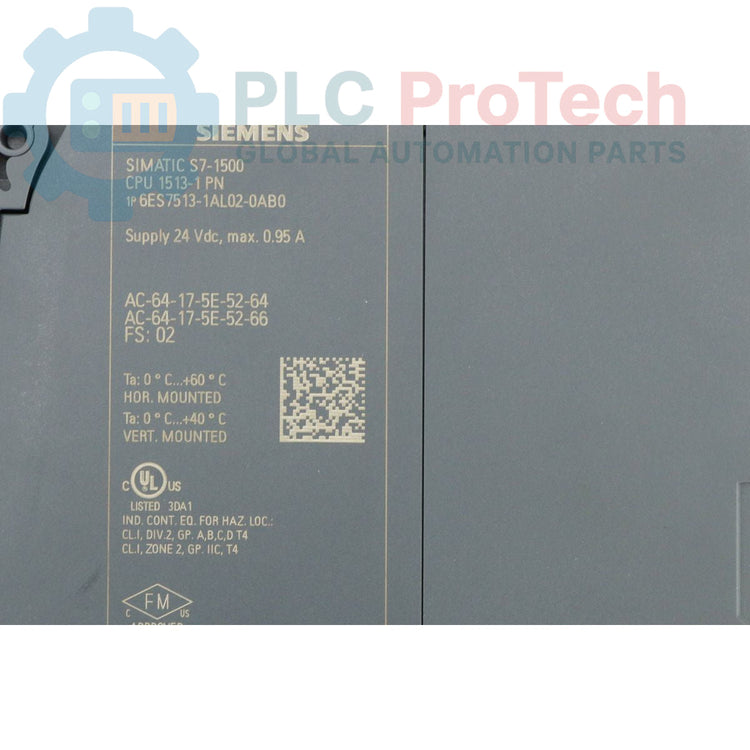

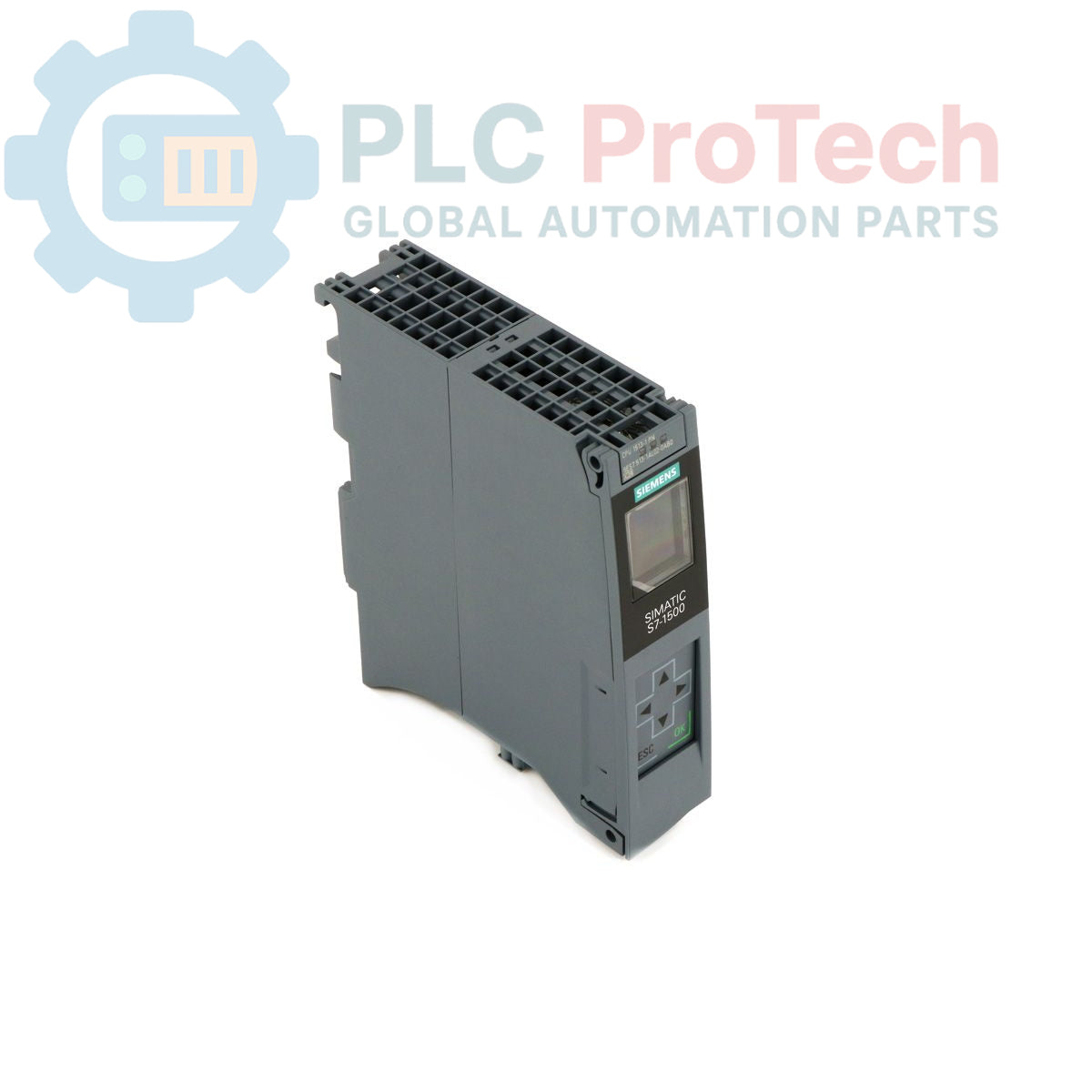

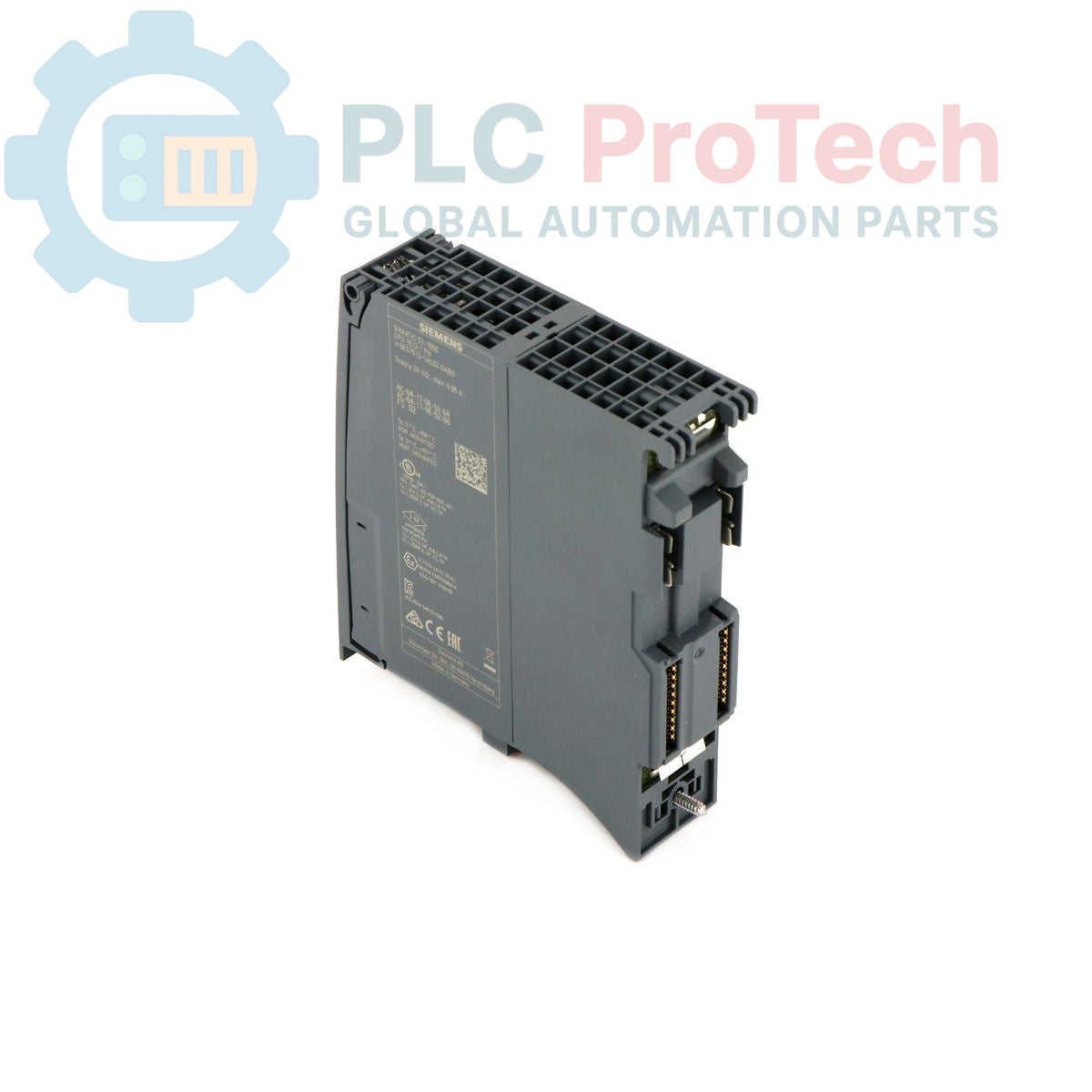

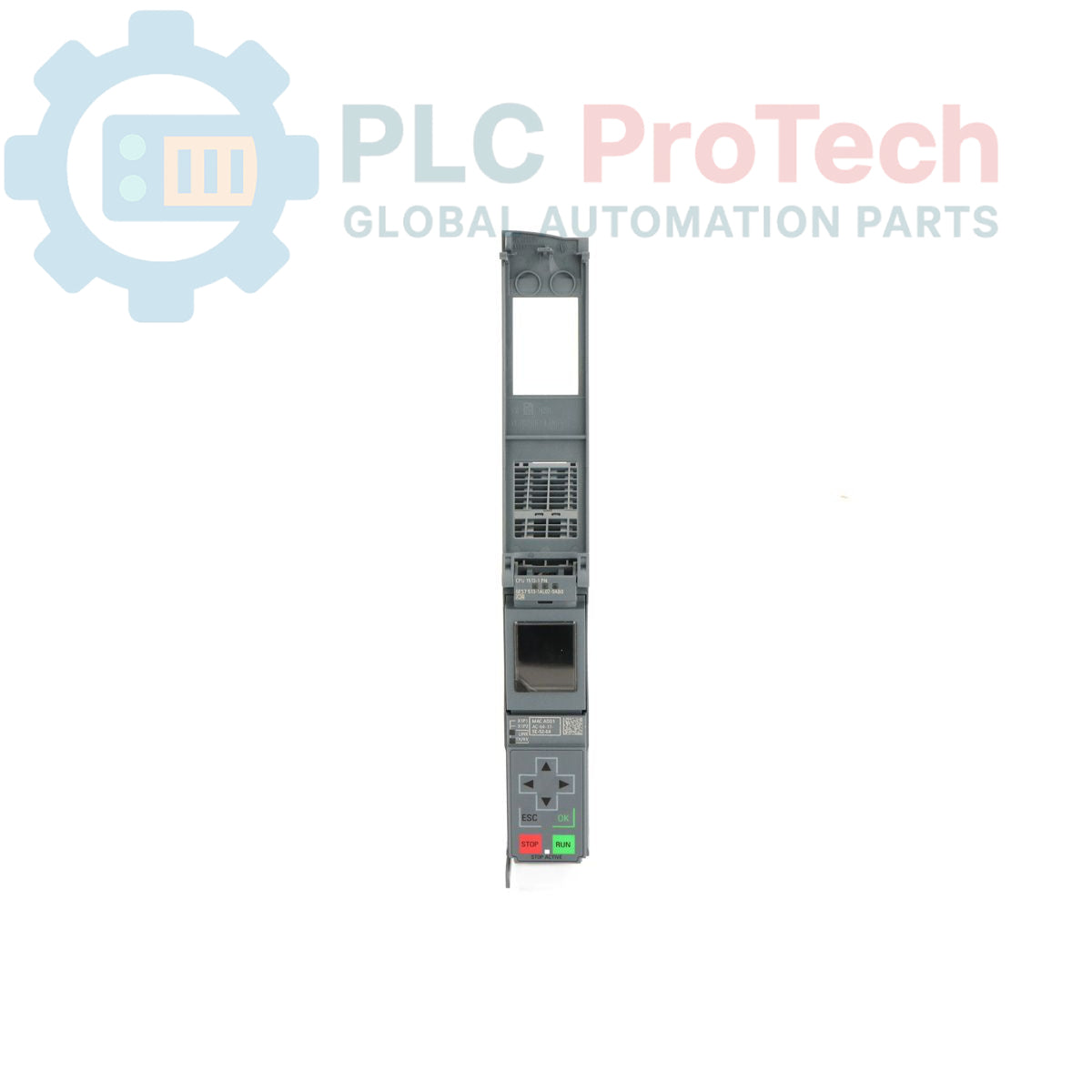

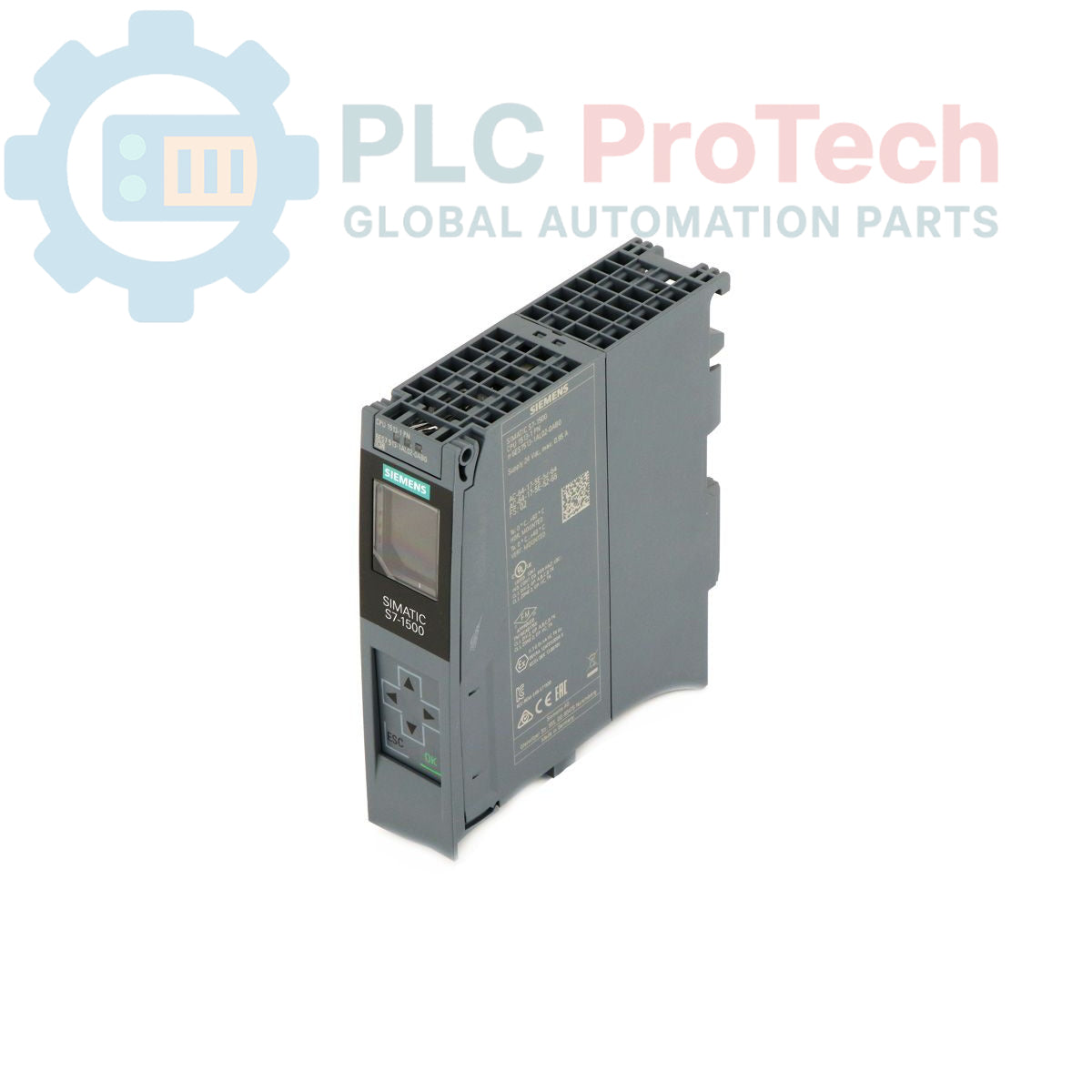

Siemens 6ES7513-1AL02-0AB0 SIMATIC S7-1500 CPU 1513-1 PN

Descrizione

La 6ES7513-1AL02-0AB0 è un’unità centrale di elaborazione SIMATIC S7-1500 CPU 1513-1 PN progettata per prestazioni di automazione scalabili e ad alta velocità. Questa CPU dispone di 300 KB di memoria di lavoro dedicata alla logica del programma e di 1,5 MB per l’archiviazione dei dati, garantendo una gestione efficiente di attività di automazione complesse. Offre una velocità di elaborazione dei bit ad alte prestazioni di 40 ns e integra un’interfaccia PROFINET IRT con switch a 2 porte per una perfetta integrazione nelle reti industriali. Si noti che per il funzionamento questa unità richiede una scheda di memoria SIMATIC separata, non inclusa nel modulo CPU.

Caratteristiche

• Unità centrale di elaborazione per sistemi S7-1500
• Memoria di lavoro: 300 KB (programma) / 1,5 MB (dati)
• Prestazioni di elaborazione dei bit ad alta velocità: 40 ns
• Interfaccia: PROFINET IRT con switch integrato a 2 porte
• Tensione di alimentazione: da 19,2 a 28,8 V CC
• Design modulare per una configurazione flessibile

Applicazioni

• Controllo dell’automazione distribuita
• Linee di produzione e confezionamento ad alta velocità
• Controllo del movimento integrato e monitoraggio dei processi
• Ambienti di produzione industriale in rete

Specifiche tecniche

Linee guida per l’installazione

• Montaggio: Montare la CPU sulla guida profilata S7-1500. Assicurarsi che il modulo sia bloccato saldamente sulla guida utilizzando il meccanismo di blocco scorrevole integrato.
• Scheda di memoria SIMATIC: Inserire sempre la scheda di memoria SIMATIC nell’apposito slot prima di applicare l’alimentazione. La scheda è necessaria per memorizzare il programma utente e i dati di sistema.
• Alimentazione: Collegare una fonte di alimentazione a 24 V CC al connettore frontale. Assicurarsi che le sezioni dei cavi siano adeguate e che il collegamento a terra sia solido, per evitare cadute di tensione o disturbi.
• Connettività di rete: Utilizzare cavi PROFINET RJ45 schermati per lo switch integrato a 2 porte, così da mantenere l’integrità del segnale di rete in ambienti industriali con elevati livelli di interferenze elettromagnetiche.
