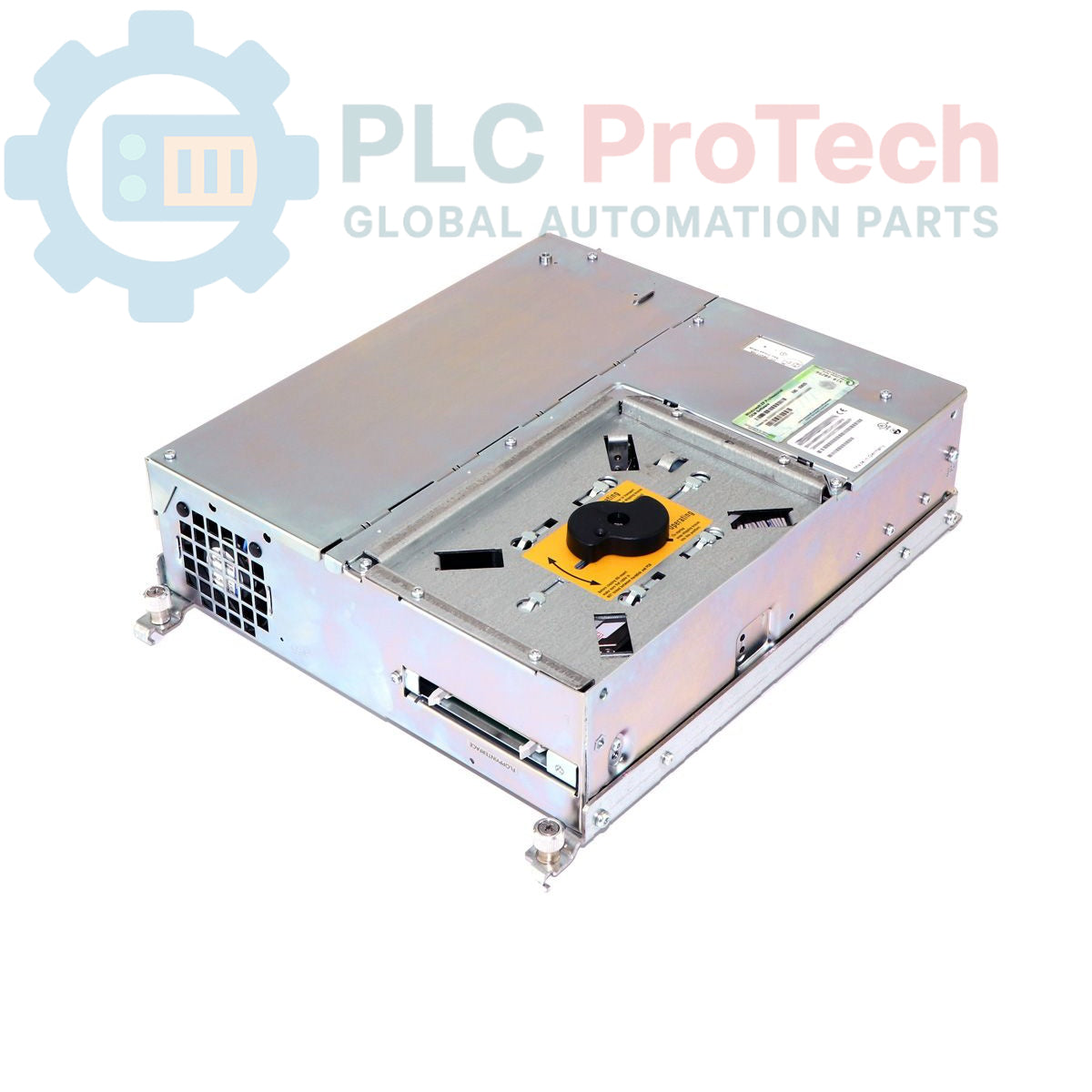

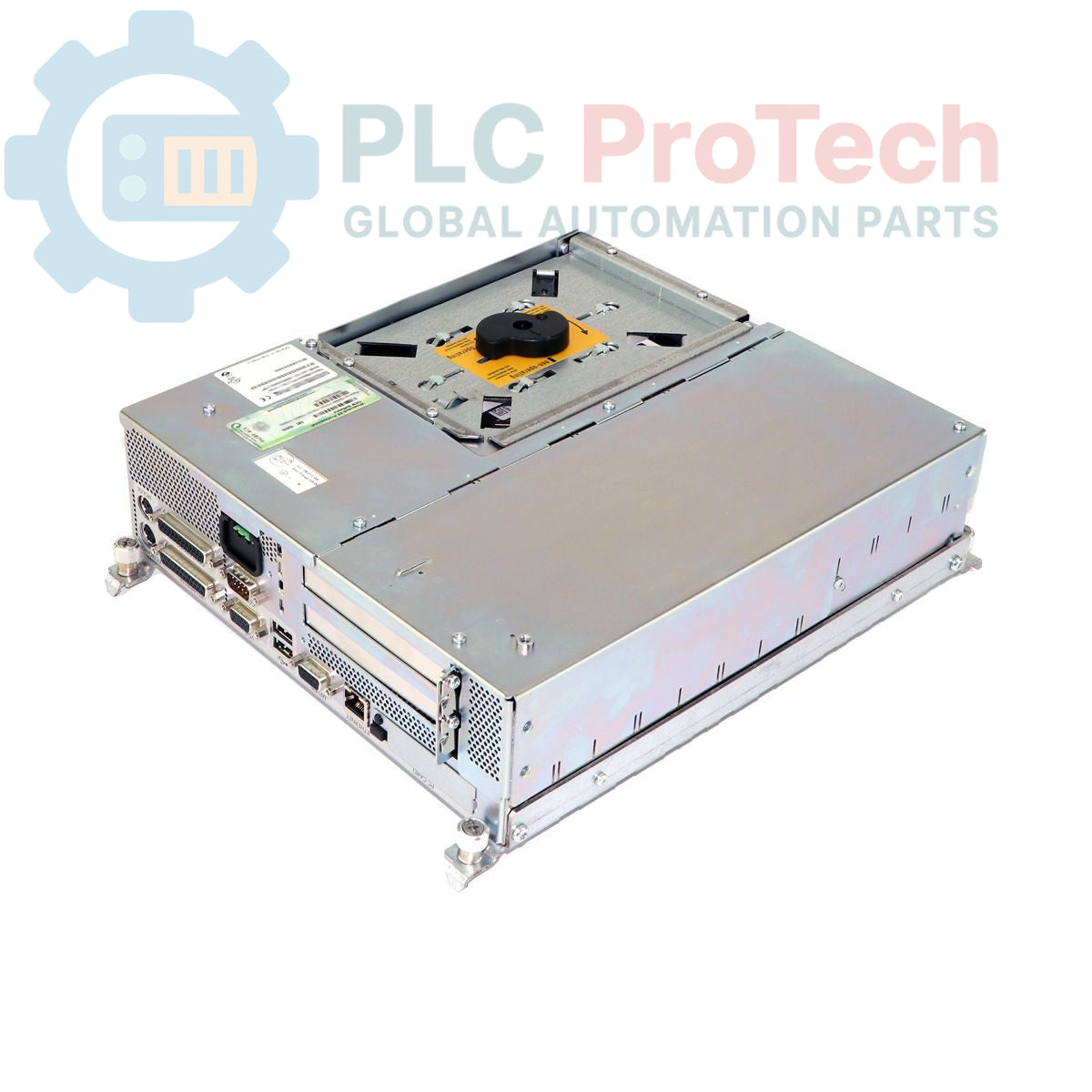

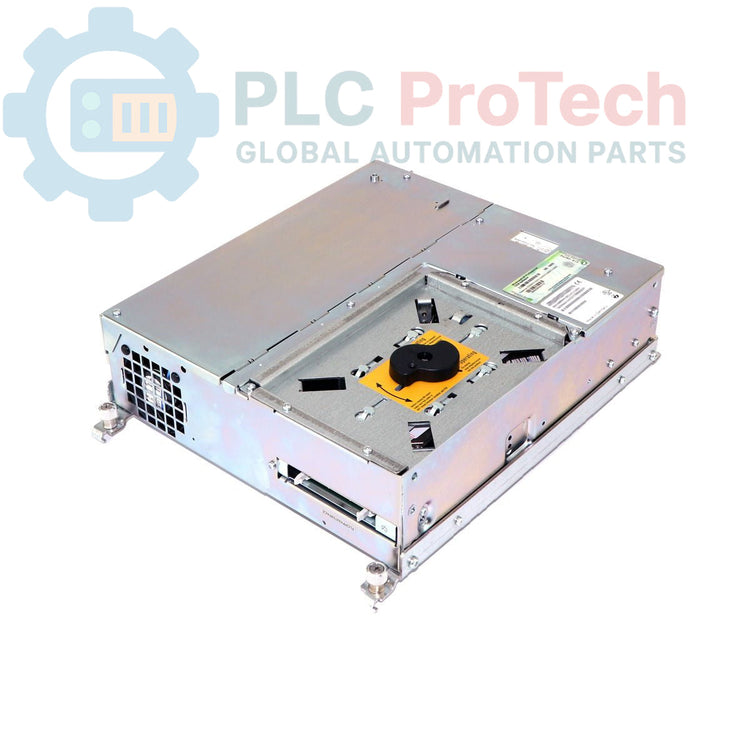

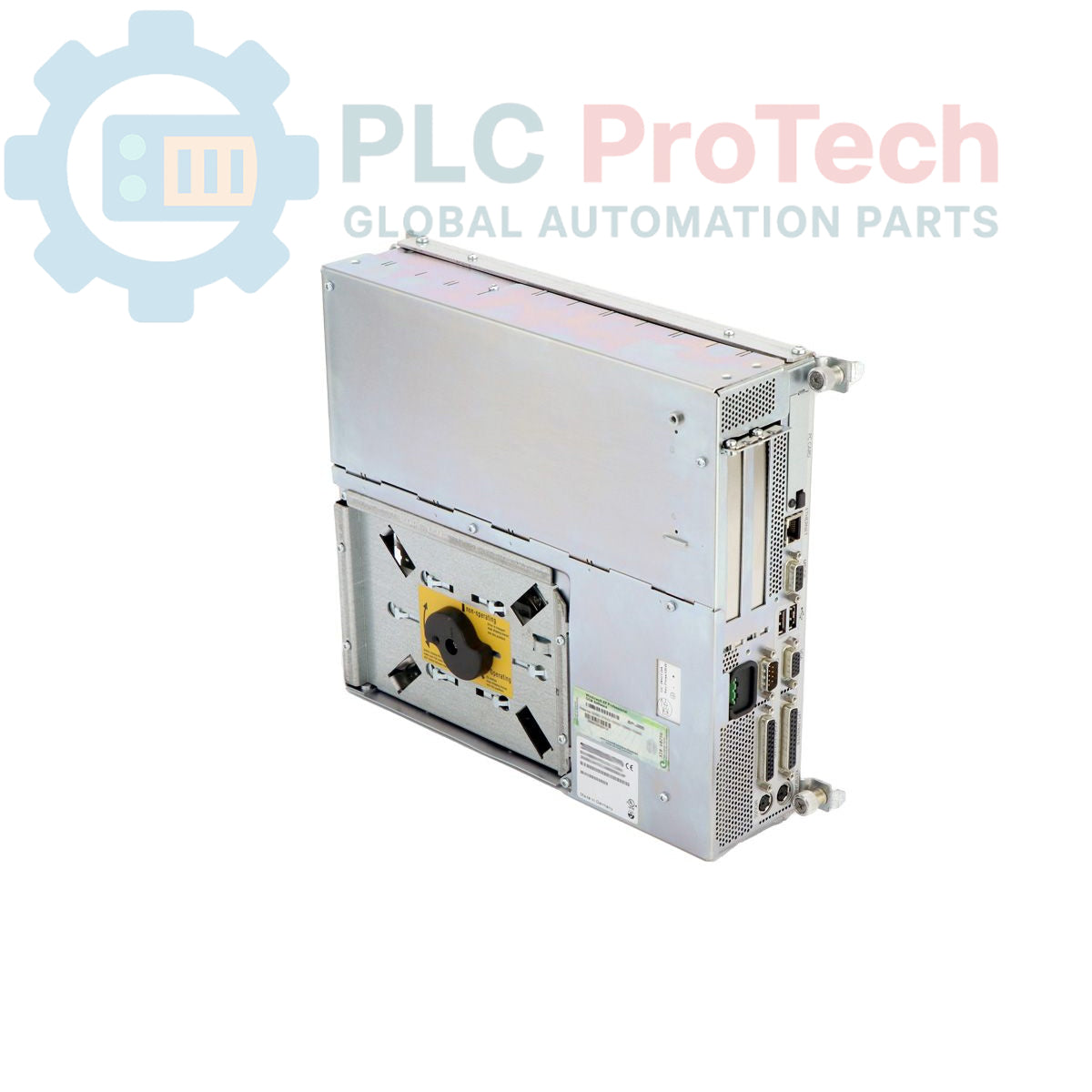

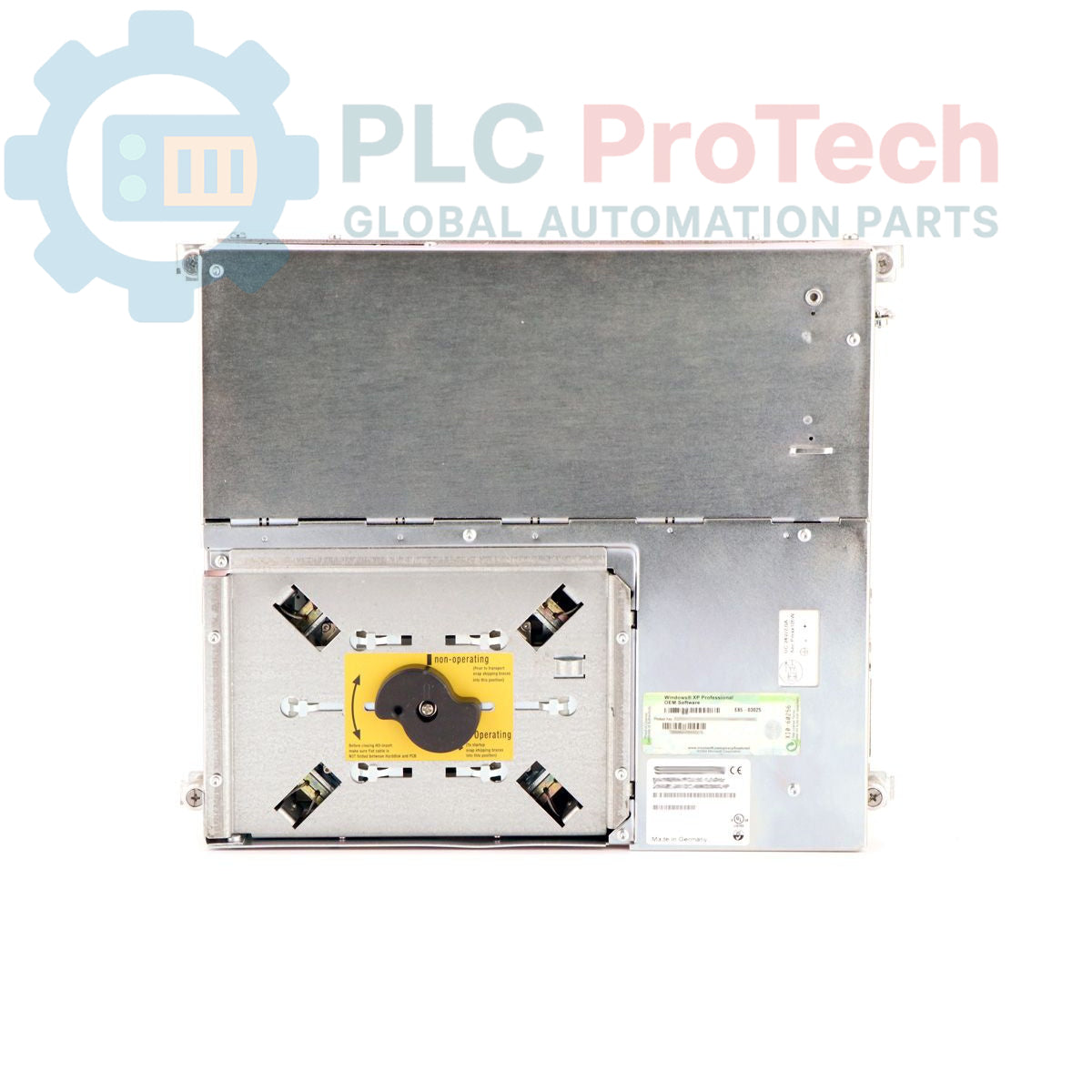

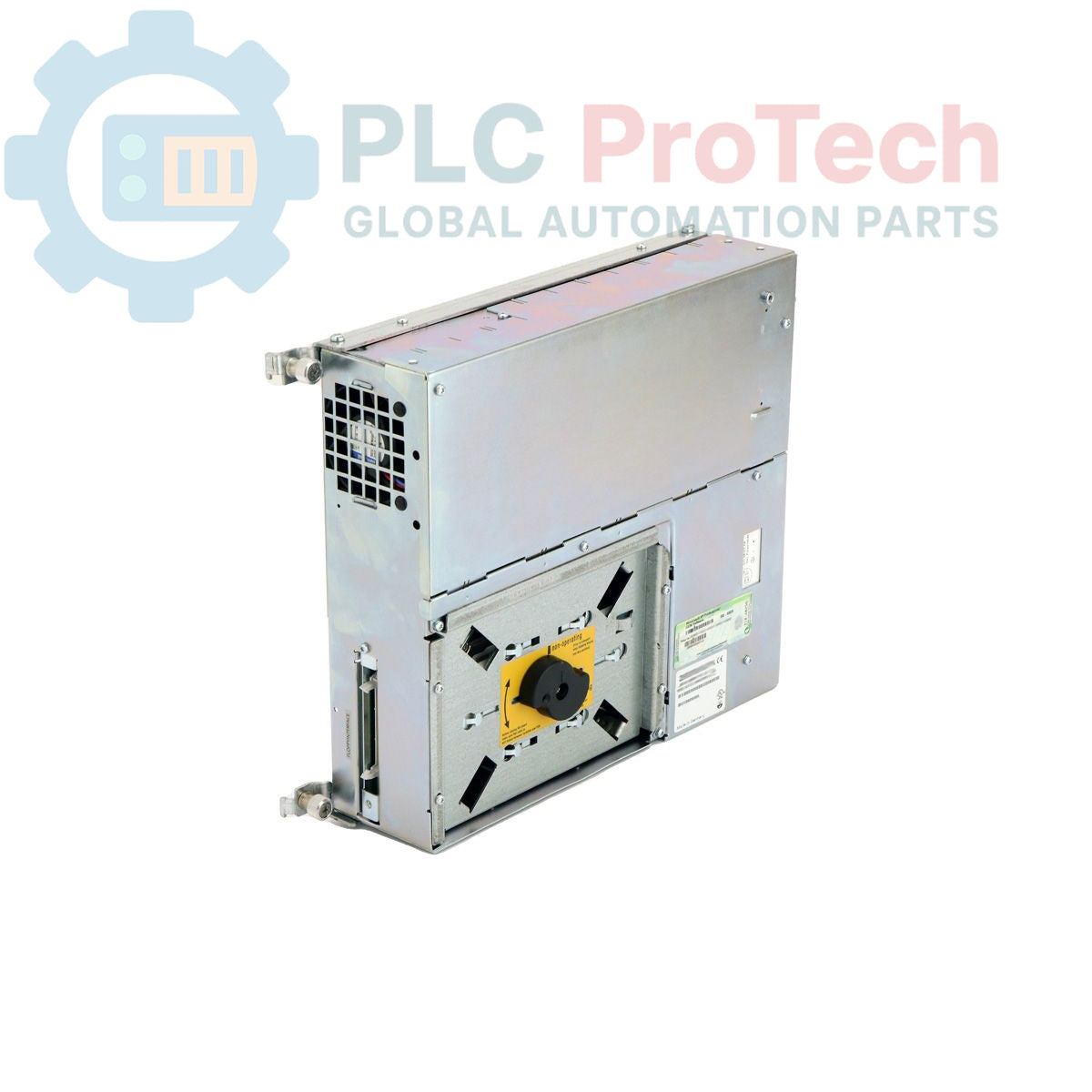

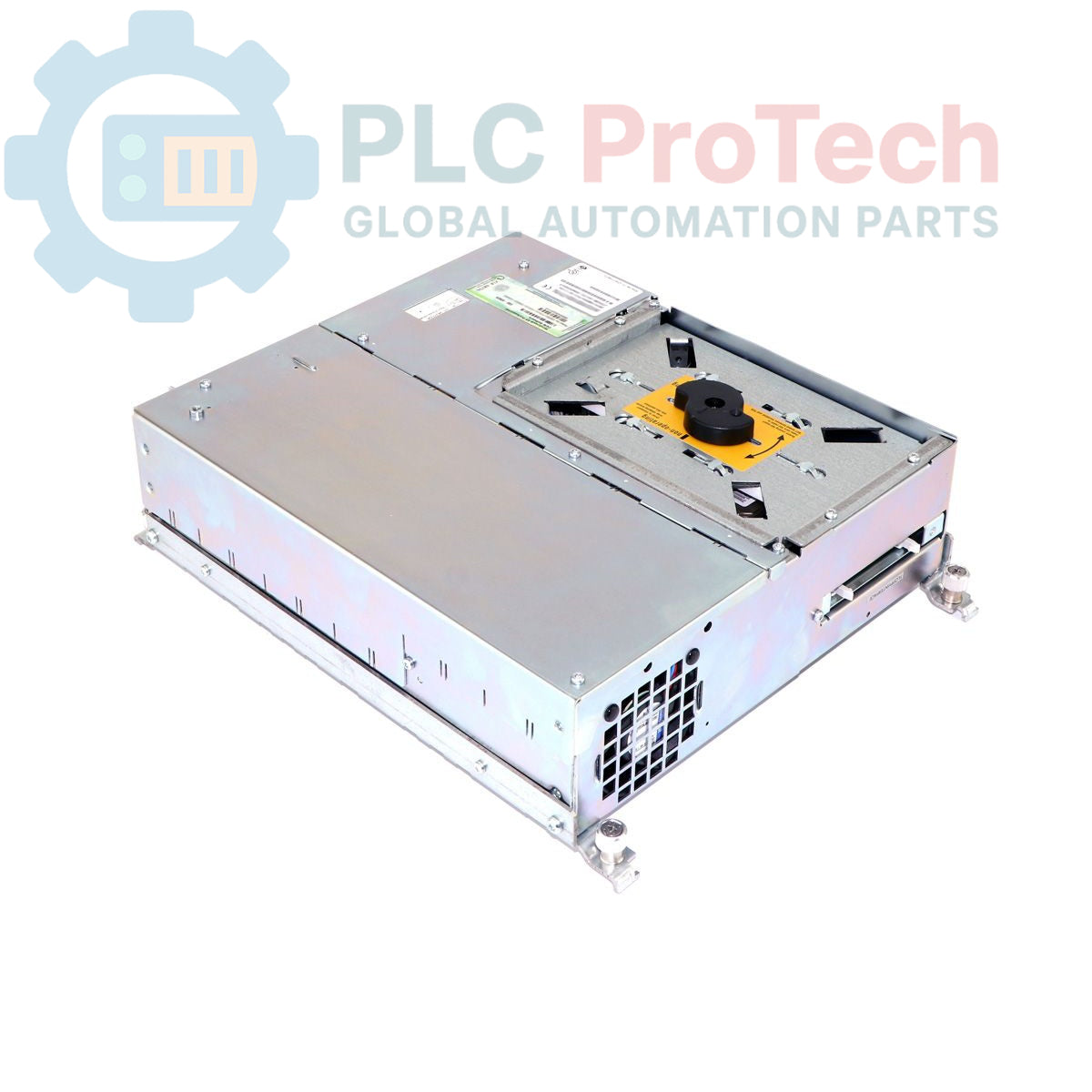

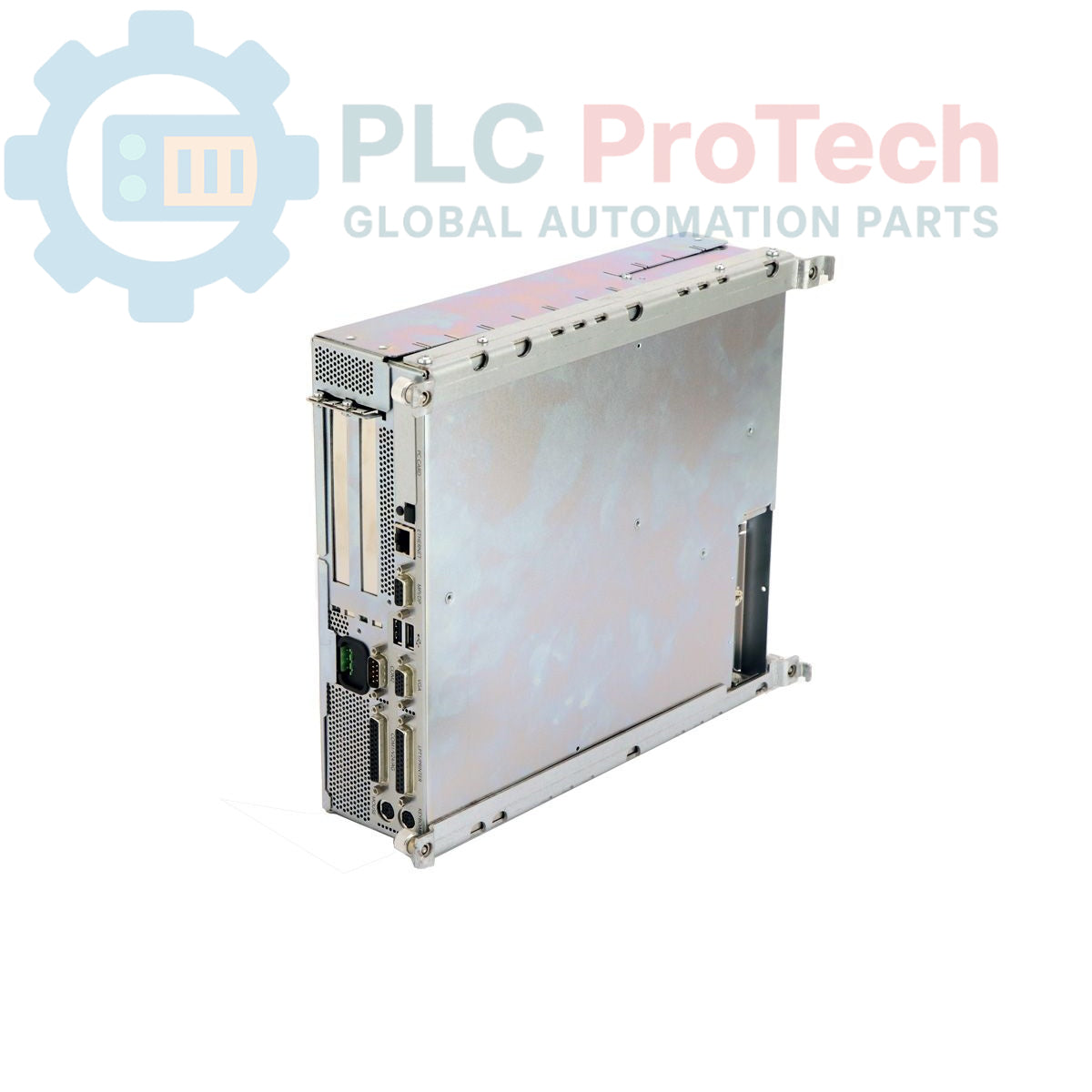

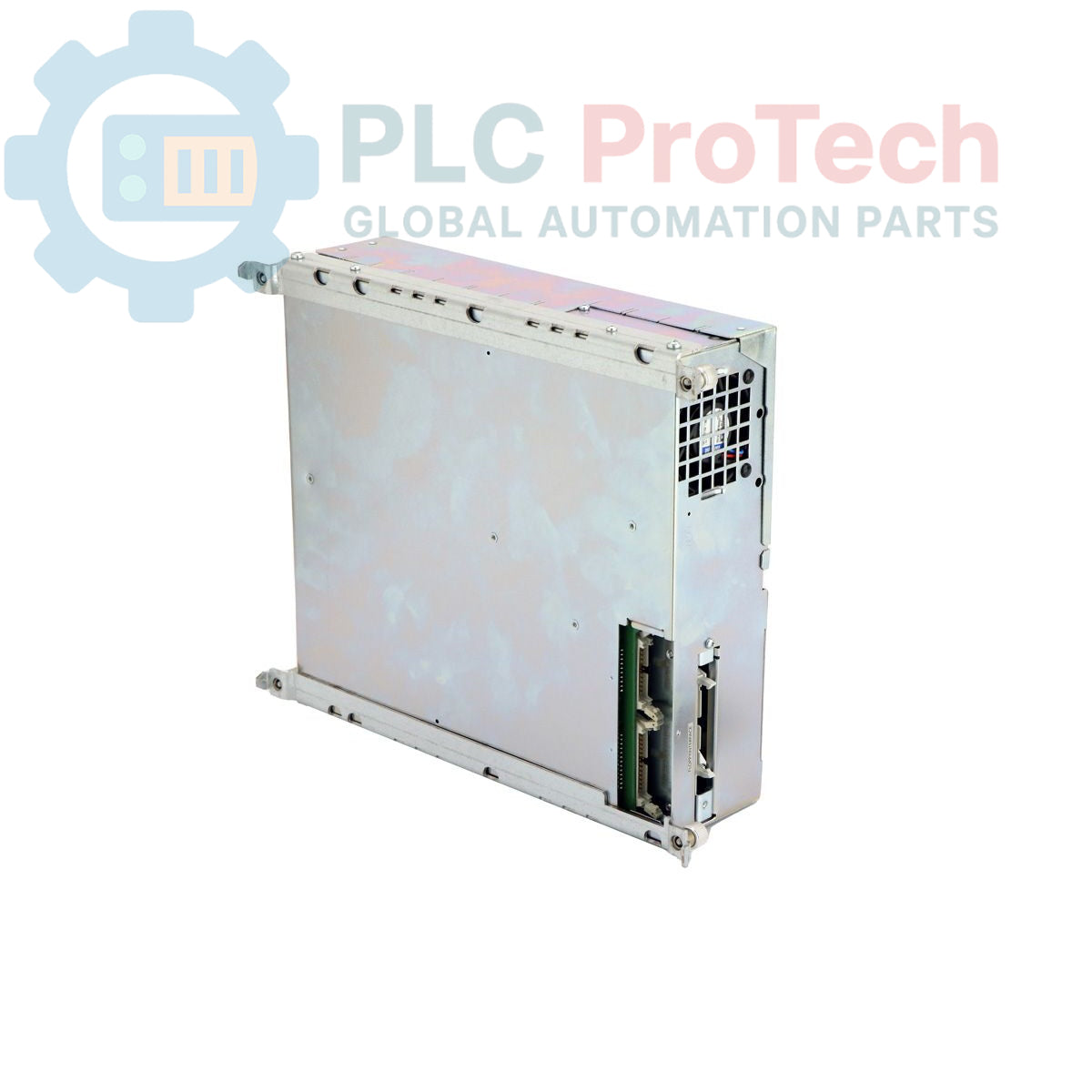

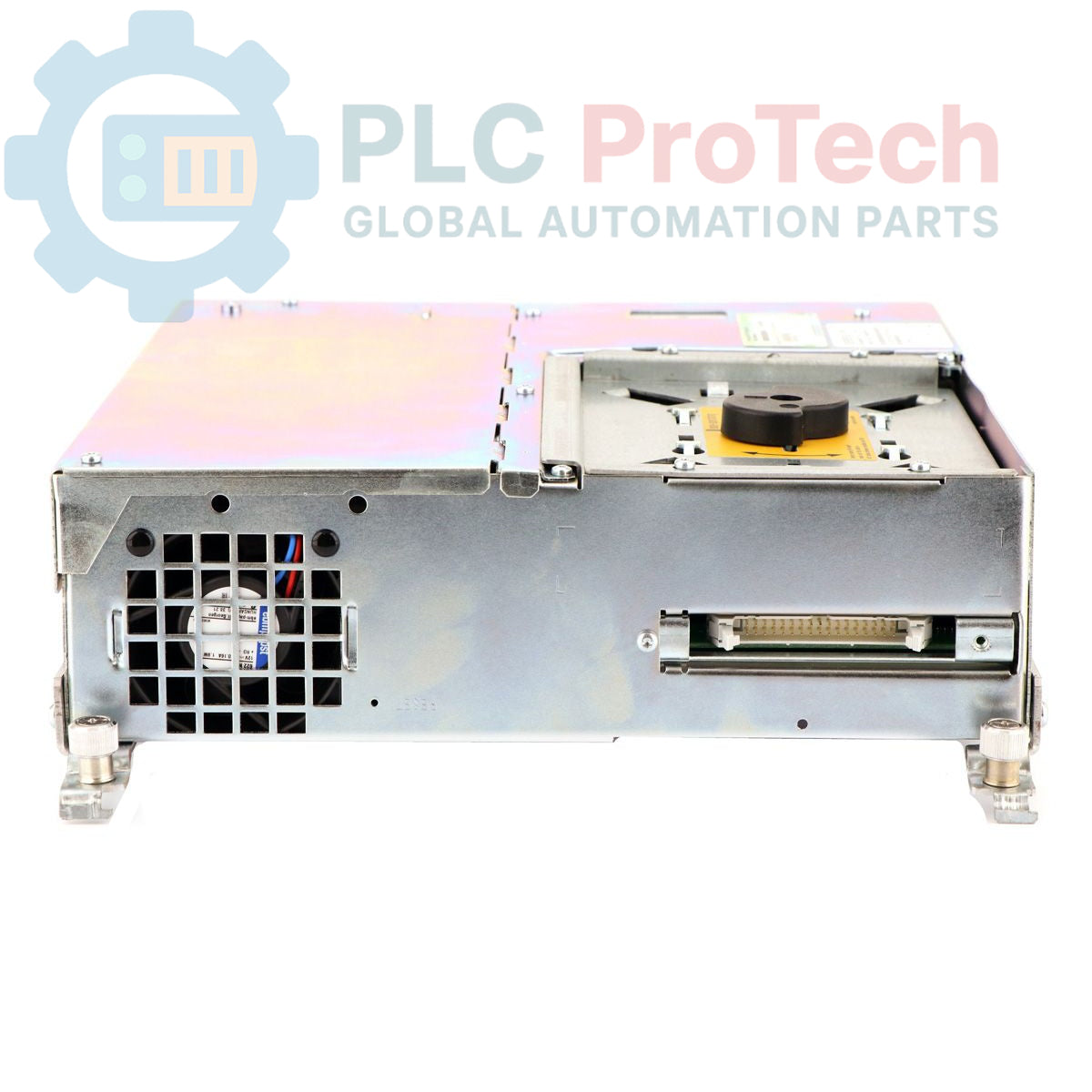

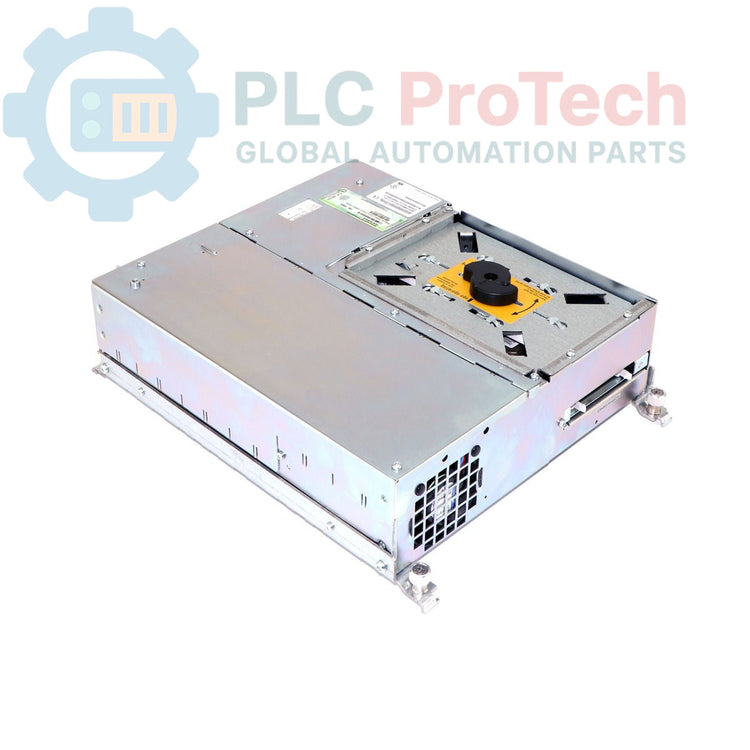

Siemens 6ES7647-5AE30-2KX0 SIMATIC Box PC 620

Descrizione

Il 6ES7647-5AE30-2KX0 di Siemens è un SIMATIC Box PC 620, un personal computer industriale progettato per un funzionamento robusto negli ambienti di automazione. Questa unità integra un controller grafico AGP con memoria configurabile, connettività Ethernet 10/100 Mbit/s tramite RJ45 e uno slot per PC Card (PCMCIA Tipo 3). È dotata di un processore Celeron 566 MHz, 512 MB di RAM SDRAM-133, un disco rigido EIDE da 40 GB e un'unità DVD-ROM. Le funzionalità di comunicazione includono PROFIBUS/MPI a 12 Mbit/s e un'interfaccia TTY. Il sistema è dotato di watchdog e monitoraggio della temperatura, due porte USB e una combinazione di slot PCI e ISA/PCI per l'espansione. Funziona con un'alimentazione industriale a 24 V CC ed è preinstallato con Windows XP Professional Multilanguage (incluso SP2).

Caratteristiche

• Grafica AGP integrata (configurabile a 8/16/32 MB)
• Ethernet 10/100 Mbit/s (RJ45)
• Slot per PC Card (PCMCIA Tipo 3)
• Funzioni di watchdog e monitoraggio della temperatura
• 2 porte USB
• 1 slot PCI, 1 slot ISA/PCI libero
• Processore Celeron 566 MHz con 128 KB SLC
• Interfaccia PROFIBUS/MPI a 12 Mbit/s
• Interfaccia TTY
• Disco rigido EIDE da 40 GB e DVD-ROM
• RAM SDRAM-133 da 512 MB
• Unità floppy da 3,5" da 1,44 MB
• 24 V DC, alimentatore industriale da 85 A
• Windows XP Professional Multilanguage preinstallato (EN, GER, FR, IT, SP), SP2 incluso

Applicazioni

Il SIMATIC Box PC 620 è adatto a una vasta gamma di applicazioni industriali, tra cui:

• Sistemi di interfaccia uomo-macchina (HMI)
• Acquisizione ed elaborazione dei dati
• Attività di controllo e visualizzazione industriale
• Funzionamento e monitoraggio delle macchine
• Sistemi di automazione dei processi che richiedono una piattaforma PC robusta

Specifiche tecniche

Linee guida per l'installazione

1. Disalimentazione del sistema: assicurarsi che tutta l'alimentazione dell'area di installazione e del PC box sia scollegata prima di iniziare l'installazione.
2. Montaggio: montare saldamente il SIMATIC Box PC in un involucro o armadio industriale idoneo, garantendo spazi sufficienti per la ventilazione intorno all'unità.
3. Collegamento dell'alimentazione: collegare l'alimentatore industriale da 24 V DC ai morsetti di ingresso dell'alimentazione designati, rispettando la polarità corretta.
4. Messa a terra: realizzare un collegamento corretto alla terra di protezione (PE) sul terminale di messa a terra designato del PC box, per garantire la sicurezza elettrica e ridurre al minimo le interferenze.
5. Connessione Ethernet: collegare il cavo Ethernet RJ45 per la comunicazione di rete.
6. Dispositivi USB: collegare le periferiche USB necessarie alle porte USB disponibili.
7. PROFIBUS/MPI/TTY: collegare i cavi fieldbus pertinenti alle interfacce PROFIBUS/MPI e TTY secondo i requisiti del sistema.
8. Gestione dei cavi: disporre tutti i cavi in modo ordinato e sicuro, evitando curve strette o la vicinanza a fonti di interferenze elevate.
9. Ventilazione: verificare che il luogo di installazione consenta un flusso d'aria adeguato per evitare il surriscaldamento, soprattutto considerando la natura industriale del dispositivo.
10. Accensione: dopo aver verificato che tutti i collegamenti siano sicuri e corretti, riattivare l'alimentazione del sistema e accendere il PC box.
