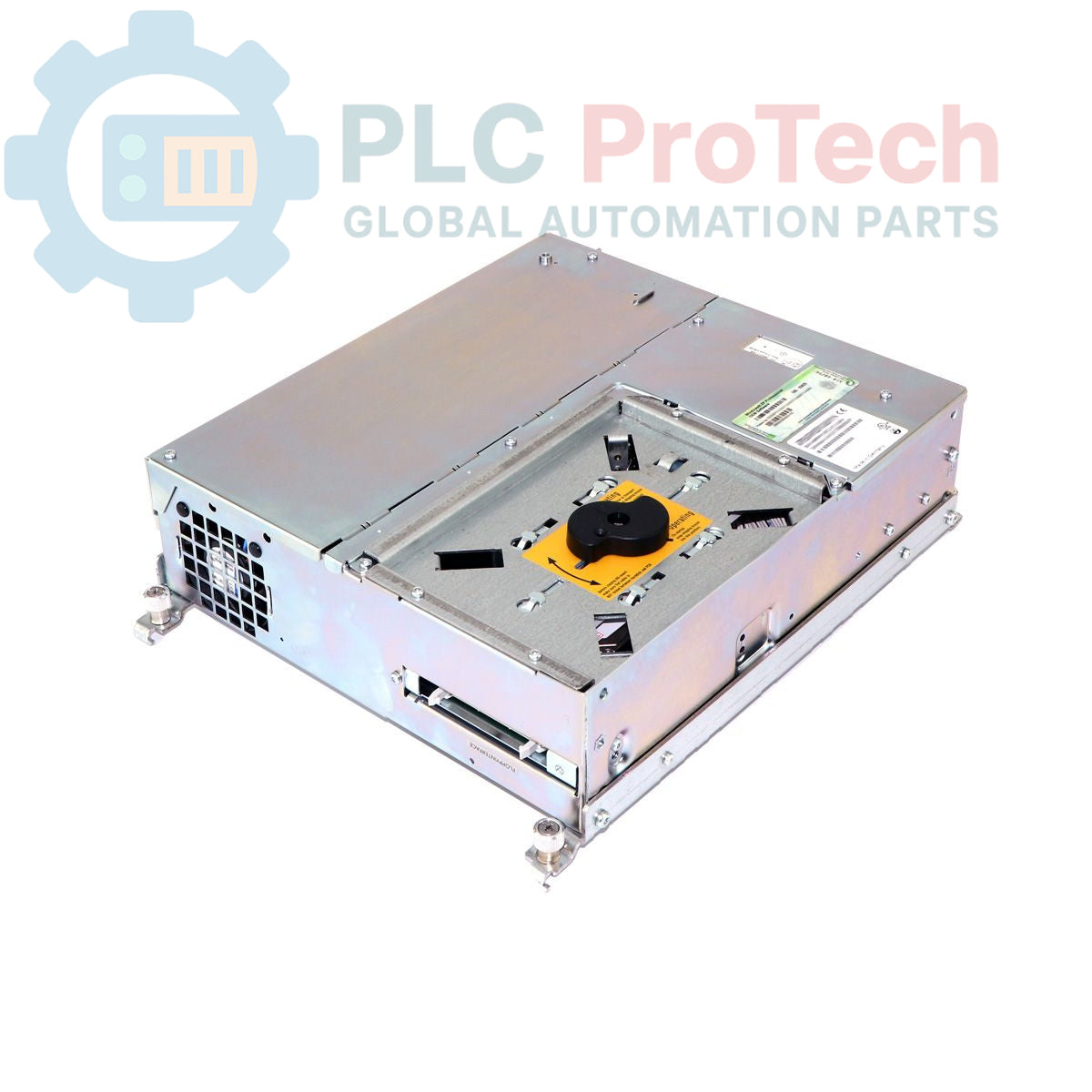

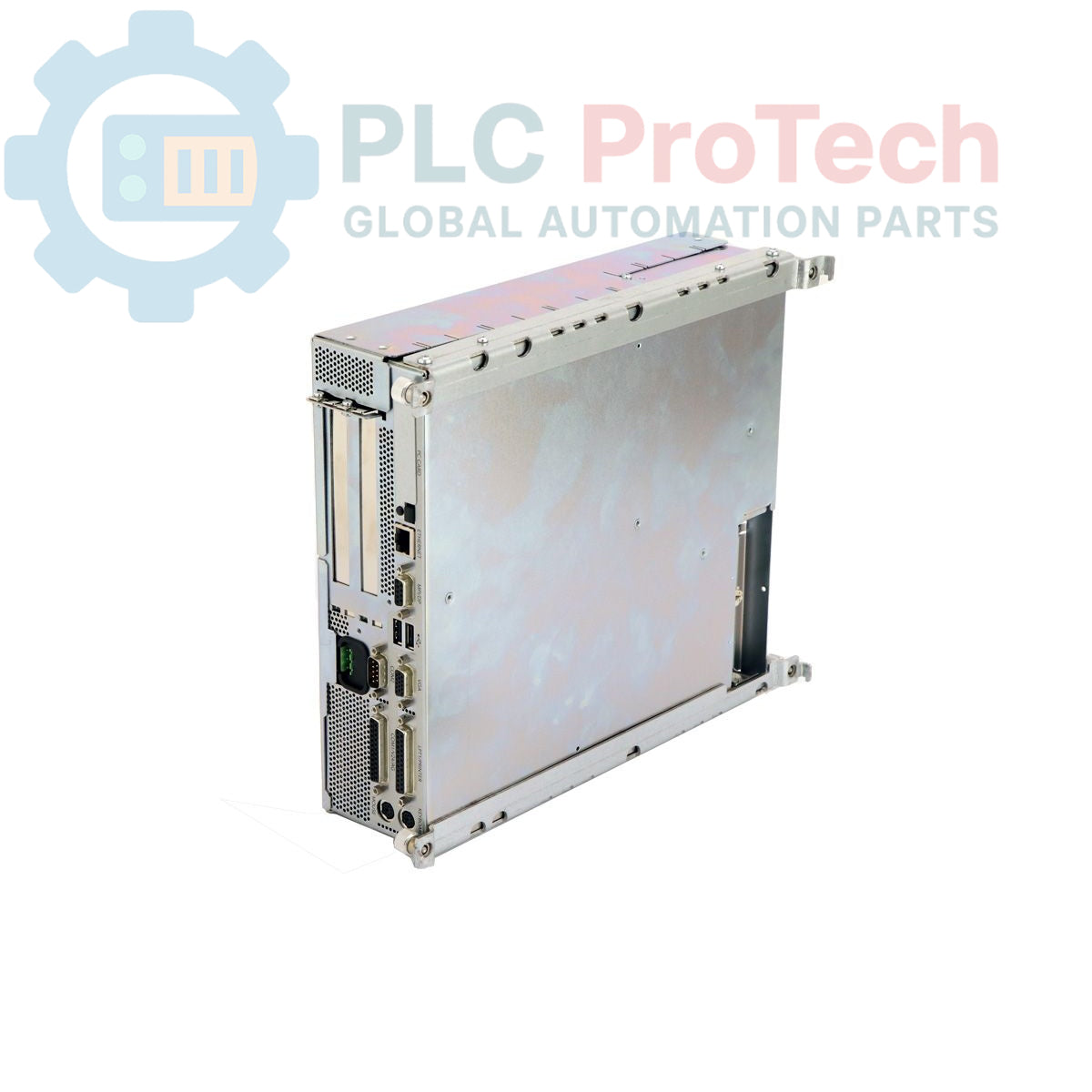

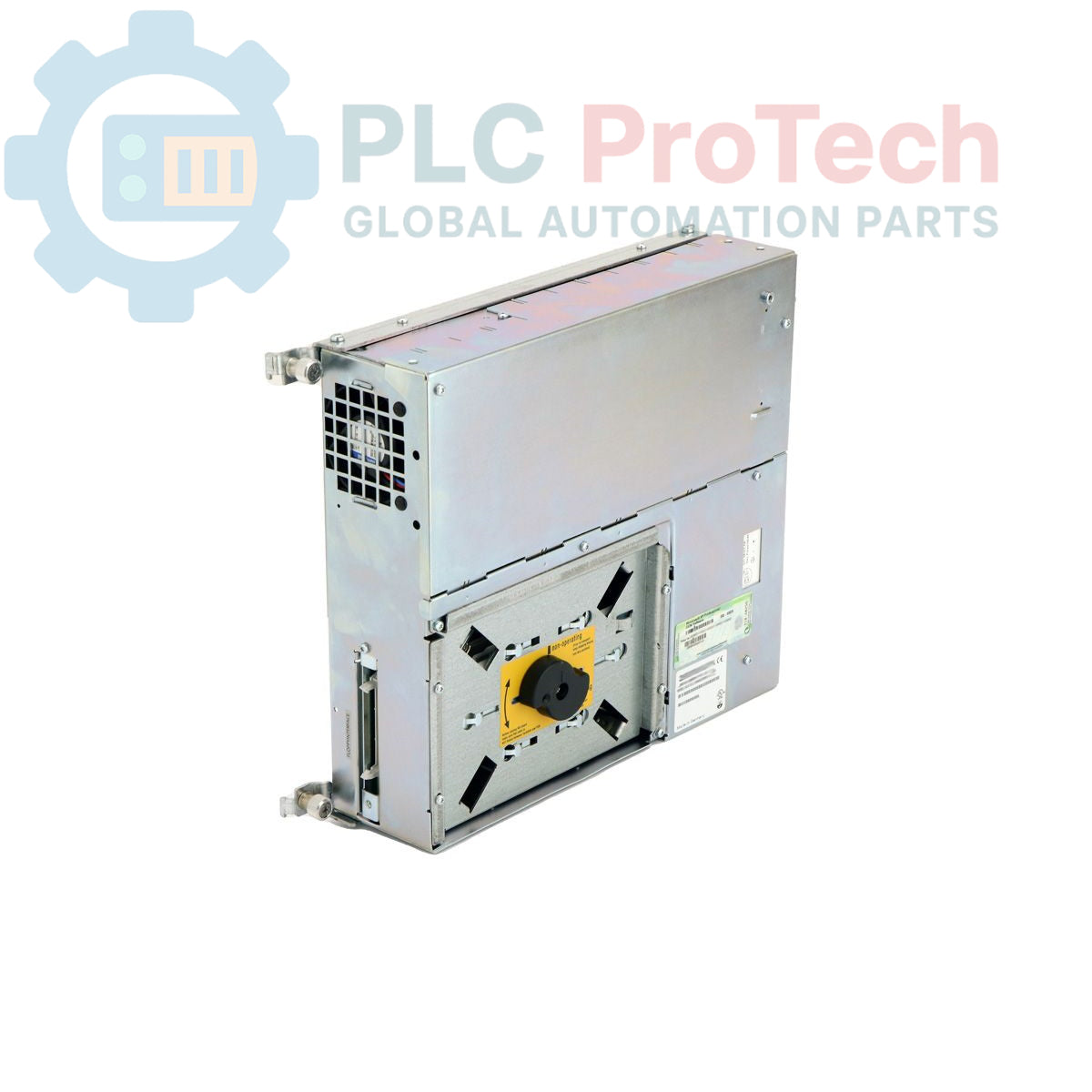

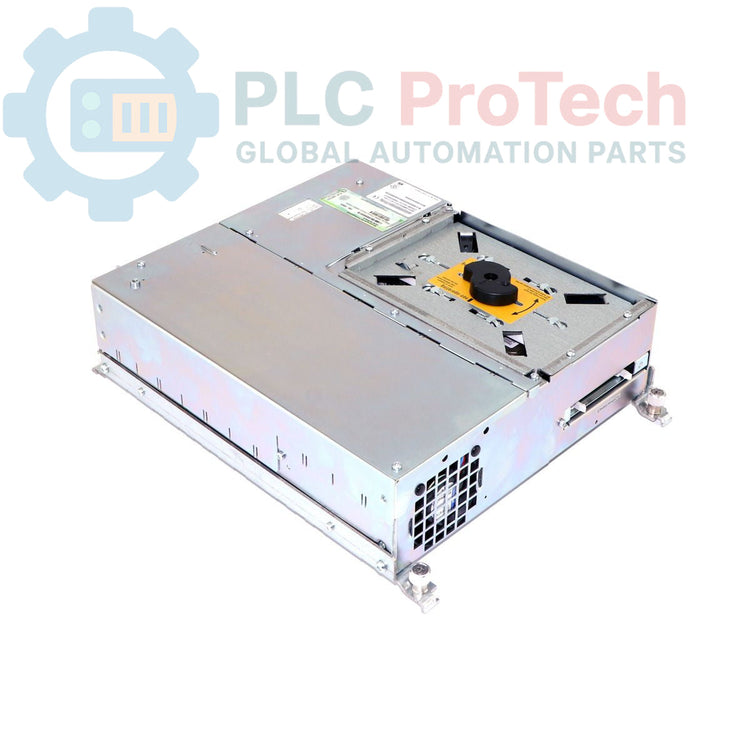

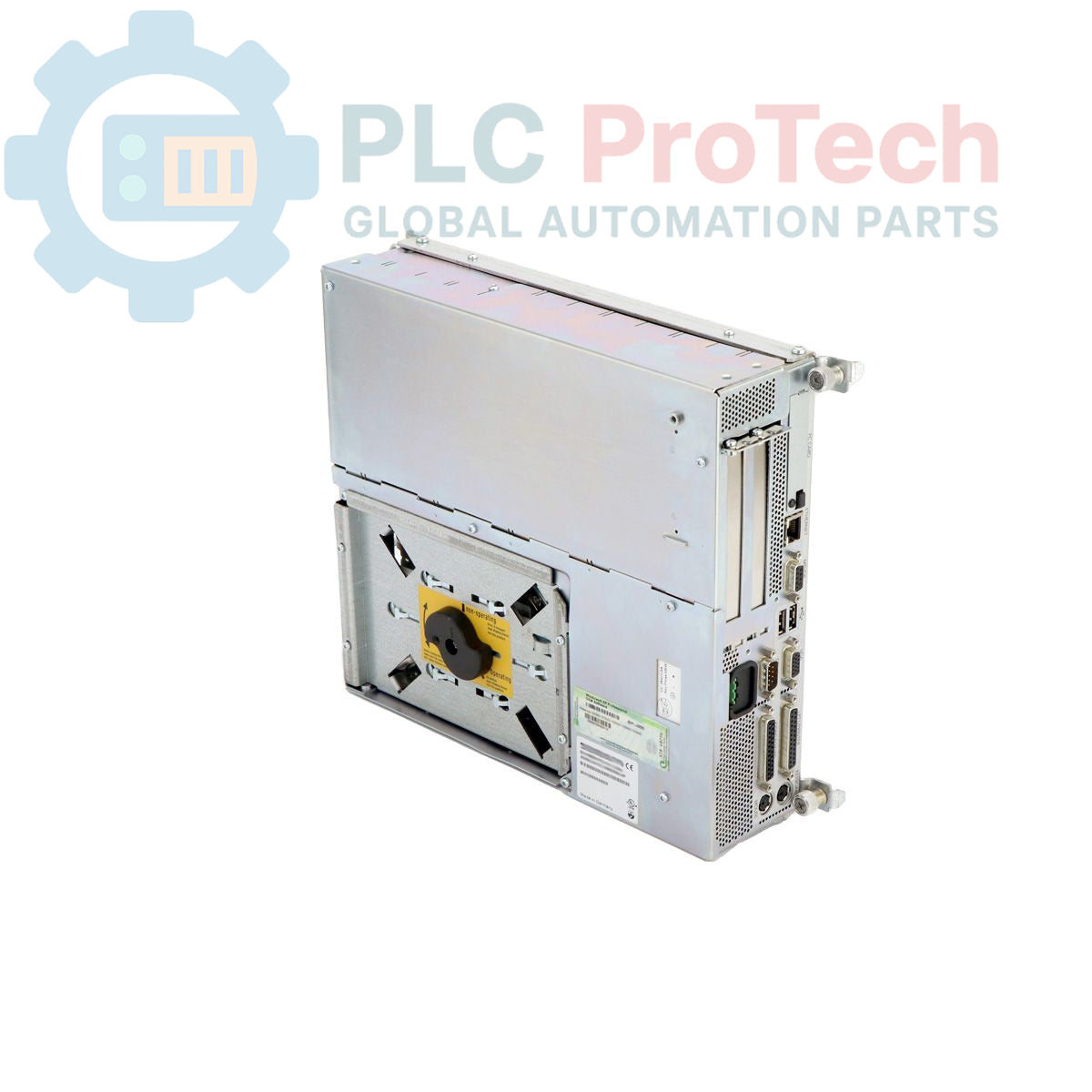

Siemens 6ES7647-5EG10-2CX0 SIMATIC Box PC 620 PC Box

Descrizione

Il 6ES7647-5EG10-2CX0 di Siemens è un SIMATIC Box PC 620, un personal computer industriale progettato per un funzionamento affidabile negli ambienti di automazione. Questo PC Box dispone di un controller grafico AGP integrato con memoria configurabile (8/16/32 MB) e di un'interfaccia Ethernet 10/100 Mbit/s tramite un connettore RJ45. Include uno slot per scheda PC (PCMCIA Tipo 3), un timer watchdog e funzioni di monitoraggio della temperatura per una maggiore affidabilità. Le opzioni di connettività comprendono due porte USB e slot di espansione costituiti da uno slot PCI e uno slot ISA/PCI condiviso. Il sistema è alimentato da un processore Celeron da 1,2 GHz con 256 KB SLC e integra PROFIBUS/MPI a 12 Mbit/s, un'interfaccia TTY, un disco rigido EIDE da 40 GB e 128 MB di SDRAM-133. È inoltre inclusa un'unità floppy da 1,44 MB, 3,5". Funziona con un alimentatore industriale da 24 V DC ed è fornito con Windows NT 4.0 Workstation in inglese, SP 5 preinstallato.

Caratteristiche

• Grafica AGP integrata (configurabile a 8/16/32 MB)
• Interfaccia Ethernet 10/100 Mbit/s (RJ45)
• Slot per scheda PC (PCMCIA Tipo 3)
• Watchdog integrato e monitoraggio della temperatura
• 2 porte USB
• 1 slot di espansione PCI, 1 slot di espansione ISA/PCI condiviso
• Processore Celeron da 1,2 GHz con 256 KB SLC
• Interfaccia PROFIBUS/MPI 12 Mbit/s
• Interfaccia TTY
• Disco rigido EIDE da 40 GB
• 128 MB SDRAM-133
• Unità floppy da 1,44 MB, 3,5"
• Alimentatore industriale 24 V DC
• Windows NT 4.0 Workstation in inglese, SP 5 preinstallato

Applicazioni

Il SIMATIC Box PC 620 è adatto a una vasta gamma di applicazioni industriali, tra cui:

• Sistemi di interfaccia uomo-macchina (HMI)
• Acquisizione ed elaborazione dei dati
• Controllo e monitoraggio industriale
• Gateway di comunicazione nelle reti di automazione
• Sistemi di visualizzazione dei processi e SCADA
• Controllo delle macchine e applicazioni embedded

Specifiche tecniche

Collegamenti / Interfacce

Il Siemens SIMATIC Box PC 620 offre un'ampia gamma di interfacce per l'integrazione industriale:

• Ethernet: Porta RJ45 da 10/100 Mbit/s per la connettività di rete.
• USB: Due porte USB per il collegamento di periferiche.
• Scheda PC: Uno slot PCMCIA Tipo 3 per schede di espansione.
• PROFIBUS/MPI: Interfaccia da 12 Mbit/s per la comunicazione tramite bus di campo.
• TTY: Un'interfaccia seriale TTY per esigenze di comunicazione specifiche.
• Slot di espansione: Include uno slot PCI e uno slot ISA/PCI condiviso per moduli hardware aggiuntivi.

Linee guida per l'installazione

L'installazione del SIMATIC Box PC 620 deve seguire le pratiche industriali standard per garantire un funzionamento affidabile e la sicurezza.

1. Disalimentazione: Prima di iniziare l'installazione, assicurarsi che tutta l'alimentazione del sistema e delle apparecchiature associate sia disinserita e bloccata.
2. Montaggio: Fissare saldamente il PC box in un quadro o rack industriale idoneo, garantendo una ventilazione adeguata e l'accesso per il cablaggio.
3. Collegamento dell'alimentazione: Collegare l'alimentatore industriale da 24 V CC ai morsetti designati, rispettando la polarità corretta. Verificare che la fonte di alimentazione soddisfi i requisiti di tensione e corrente specificati.
4. Messa a terra: Realizzare un adeguato collegamento alla terra di protezione (PE) del telaio del PC box per ridurre al minimo le interferenze elettromagnetiche e garantire la sicurezza elettrica.
5. Cablaggio delle interfacce: Collegare i cavi Ethernet, USB, PROFIBUS/MPI, TTY e tutti gli altri cavi di interfaccia necessari. Assicurarsi che i cavi siano instradati e fissati correttamente e schermati ove necessario per prevenire interferenze.
6. Schede di espansione: Se si utilizzano schede di espansione PCI o ISA/PCI, installarle con cautela negli slot disponibili, assicurandosi che siano inserite correttamente e fissate.
7. Considerazioni ambientali: Assicurarsi che l'ambiente operativo rispetti gli intervalli di temperatura e umidità specificati per le apparecchiature PC industriali. Evitare luoghi soggetti a vibrazioni eccessive, polvere o gas corrosivi.
8. Accensione: Dopo aver verificato tutti i collegamenti, riattivare il sistema e verificare che l'avvio e il funzionamento siano corretti.
