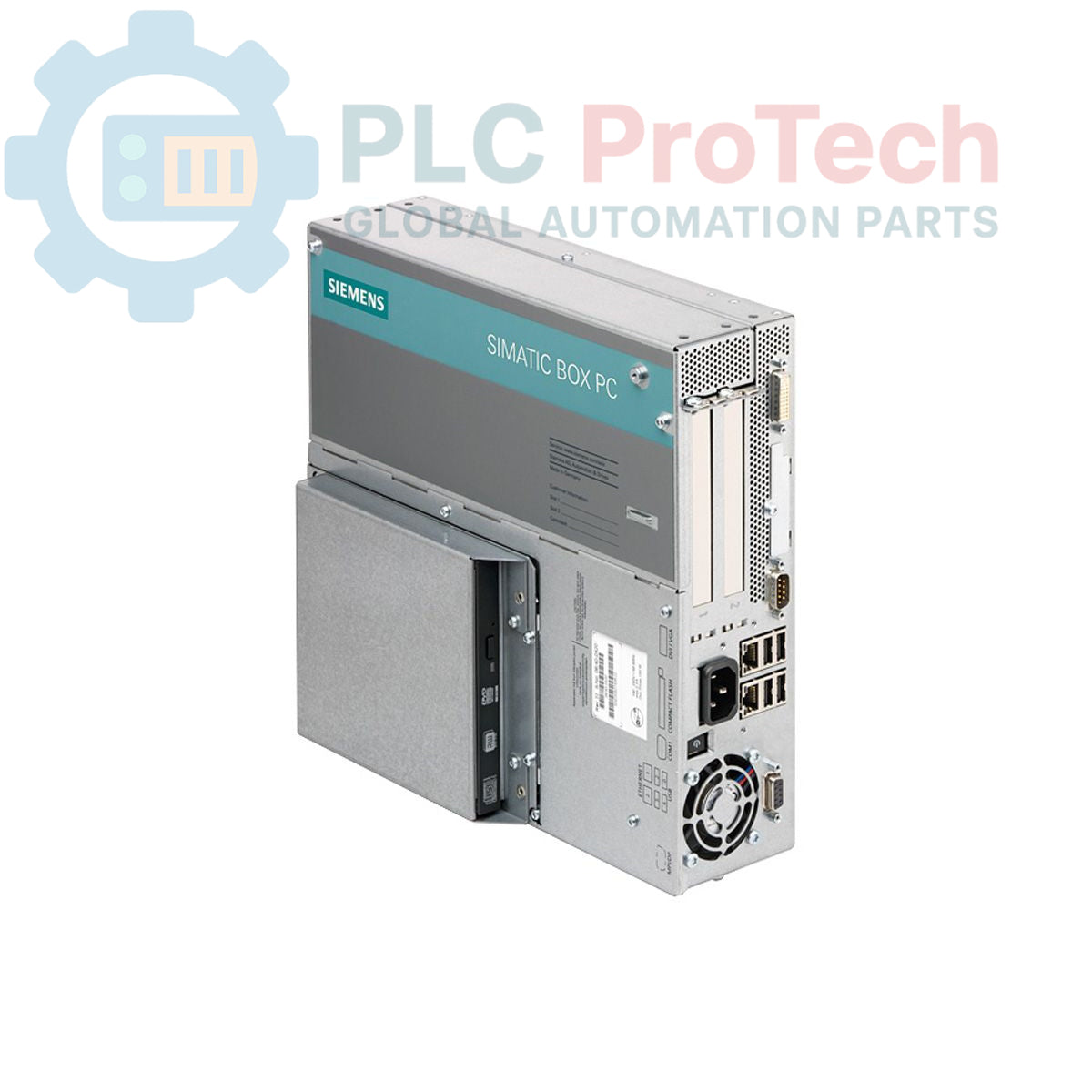

Siemens 6ES7647-6BD20-0BX0 SIMATIC Box PC 627B PC industriale

Descrizione

Il Siemens 6ES7647-6BD20-0BX0 è un SIMATIC Box PC 627B, progettato come computer industriale robusto per applicazioni di automazione. Questa unità dispone di grafica integrata con 128 MB di memoria condivisa, due interfacce Ethernet RJ45 10/100/1000 Mbit/s e quattro porte USB V2.0 ad alta corrente. Include inoltre una porta seriale COM1 e un controller RAID integrato per l'integrità dei dati. Le opzioni di memoria di massa comprendono uno slot per unità CompactFlash sul lato anteriore (scheda CF non inclusa) e un HDD SATA da 160 GB. Il sistema è alimentato da un processore Core 2 Duo T5500 (1,66 GHz, cache L2 da 2 MB, FSB a 667 MHz) ed è dotato di 1 GB di RAM SODIMM DDR2 667. Integra un watchdog e funzioni di monitoraggio della temperatura e dello stato delle ventole, garantendo un funzionamento affidabile negli ambienti industriali. Il PC funziona con un'unità di alimentazione industriale CA da 110/230 V compatibile con NAMUR e include un cavo di alimentazione europeo. Offre due slot di espansione PCI liberi e un'unità DVD +/-RW, ma viene fornito senza sistema operativo né software aggiuntivo. Questo prodotto si trova attualmente in una fase PLM obsoleta.

Caratteristiche

• Grafica integrata con 128 MB di memoria condivisa
• 2x interfacce Ethernet RJ45 10/100/1000 Mbit/s
• 4x porte USB V2.0 (alta corrente)
• 1x porta seriale (COM1)
• Controller RAID integrato
• Slot per unità CompactFlash sul lato anteriore (senza CF)
• Watchdog, monitoraggio della temperatura e delle ventole
• Processore Core 2 Duo T5500 (1,66 GHz, 2 MB L2, FSB a 667 MHz)
• RAM SODIMM da 1 GB DDR2 667
• Unità di alimentazione industriale CA 110/230 V con NAMUR
• 2x slot di espansione PCI liberi
• HDD SATA da 160 GB
• Unità DVD +/-RW

Applicazioni

Il Siemens SIMATIC Box PC 627B è adatto a un'ampia gamma di applicazioni di automazione industriale, tra cui:

• Sistemi di interfaccia uomo-macchina (HMI)
• Acquisizione ed elaborazione dei dati
• Controllo e monitoraggio industriale
• Gateway di comunicazione nelle reti di stabilimento
• Sistemi di controllo embedded che richiedono funzionalità PC
• Supporto per i sistemi di gestione della produzione (MES)

Specifiche tecniche

Connessioni / Interfacce

Il SIMATIC Box PC 627B offre le seguenti interfacce:

• Ethernet: 2x porte RJ45 per la connettività di rete a 10/100/1000 Mbit/s.
• USB: 4x porte USB V2.0, con supporto per dispositivi ad alta corrente.
• Seriale: 1x porta COM1 per la comunicazione seriale.
• CompactFlash: 1x slot frontale per schede CompactFlash.

Linee guida per l'installazione

Un'installazione corretta garantisce un funzionamento affidabile e una lunga durata del PC industriale.

1. Disalimentazione: Prima di iniziare qualsiasi intervento di installazione, assicurarsi che tutta l'alimentazione del sistema e delle apparecchiature associate sia completamente disinserita e protetta da una riattivazione accidentale.
2. Montaggio: Montare saldamente il SIMATIC Box PC 627B in un involucro industriale o rack idoneo, assicurando una ventilazione adeguata e uno spazio sufficiente per il passaggio dei cavi e la dissipazione del calore.
3. Collegamento dell'alimentazione: Collegare l'unità di alimentazione industriale CA da 110/230 V a una fonte di alimentazione stabile e protetta. Assicurare la corretta messa a terra dell'unità e dell'involucro. L'alimentatore è compatibile con NAMUR.
4. Connessioni Ethernet: Collegare cavi Ethernet RJ45 standard alle due porte Gigabit Ethernet per l'integrazione in rete. Utilizzare cavi schermati in ambienti elettricamente rumorosi per ridurre al minimo le interferenze.
5. Periferiche USB: Collegare i dispositivi compatibili con USB 2.0 alle porte USB disponibili. Si noti che queste porte supportano dispositivi ad alta corrente.
6. Dispositivi seriali: Utilizzare la porta seriale COM1 per collegare dispositivi seriali compatibili, assicurando il corretto pinout e la terminazione, se richiesta.
7. Supporti di memoria: Se si utilizza una scheda CompactFlash, inserirla nello slot frontale. Assicurarsi che l'HDD SATA da 160 GB sia installato saldamente all'interno.
8. Raffreddamento: Verificare che la ventola del PC e le aperture di ventilazione non siano ostruite, per consentire un flusso d'aria adeguato e la regolazione della temperatura. L'unità include il monitoraggio della temperatura e della ventola.
9. Gestione dei cavi: Instradare tutti i cavi in modo ordinato e sicuro, separando i cavi di alimentazione dai cavi di segnale per prevenire interferenze elettromagnetiche.
10. Avvio del sistema: Dopo aver verificato tutte le connessioni, riattivare l'alimentazione del sistema. Durante l'avvio, monitorare gli indicatori del watchdog e dello stato del sistema.
