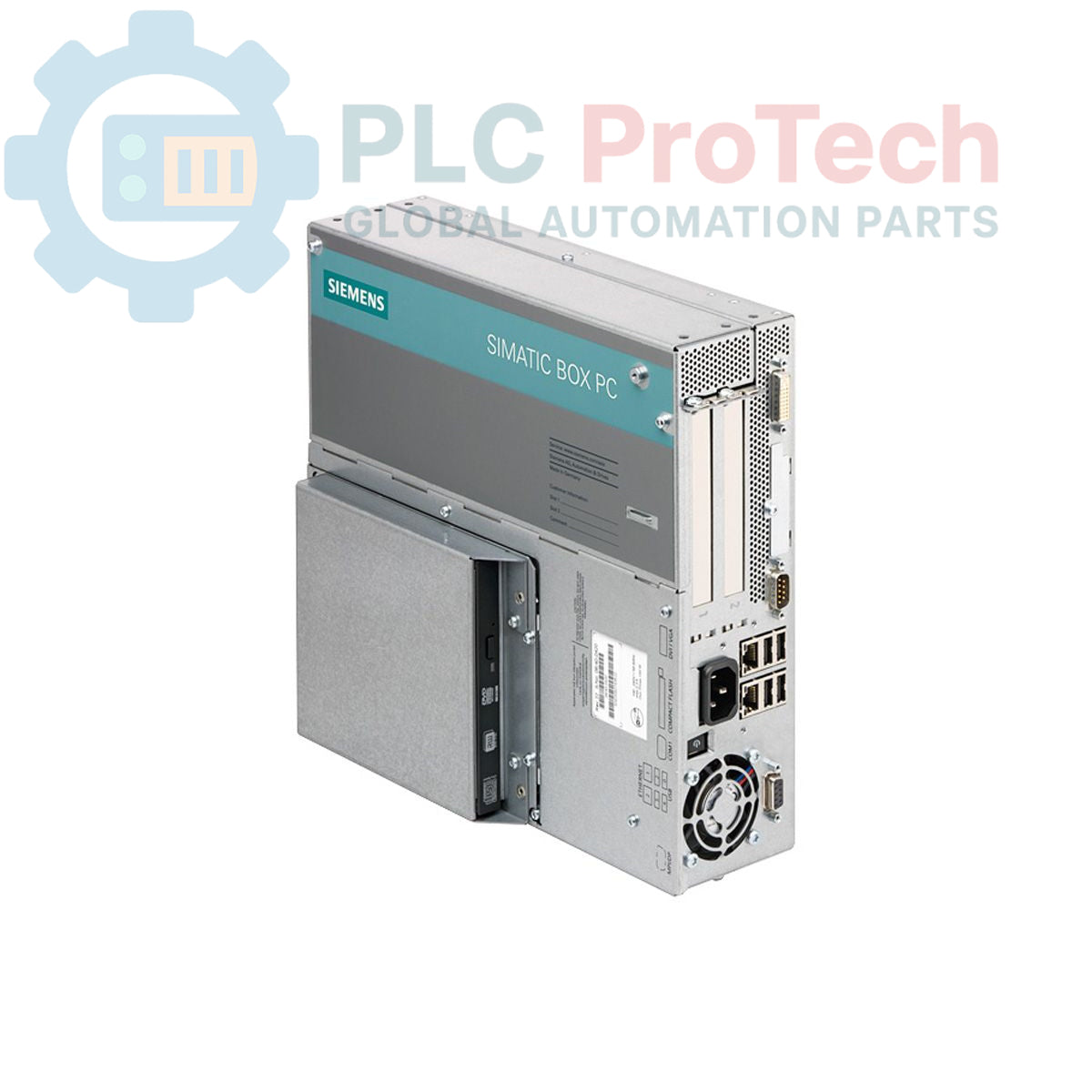

Siemens 6ES7647-6BH50-4BX0 SIMATIC Box PC 627B PC industriale

Descrizione

Questo è un Siemens SIMATIC Box PC 627B, modello 6ES7647-6BH50-4BX0, progettato per applicazioni industriali impegnative. È dotato di un processore Core 2 Duo T7400, 4 GB di RAM DDR2 e un disco rigido SATA da 160 GB per garantire prestazioni affidabili e archiviazione dei dati. Le opzioni di connettività sono numerose e includono due porte Ethernet Gigabit, quattro porte USB 2.0 ad alta corrente e un'interfaccia PROFIBUS/MPI integrata per una perfetta integrazione nelle reti di automazione. L'unità include un controller RAID integrato, funzioni di monitoraggio del sistema per la temperatura e le ventole ed è alimentata da un'alimentazione industriale CA da 110/230 V. Questa configurazione viene fornita senza sistema operativo preinstallato.

Caratteristiche

• Processore: Intel Core 2 Duo T7400 (2,16 GHz, 4 MB SLC)
• Memoria: RAM SODIMM DDR2 667 da 4 GB
• Archiviazione: disco rigido SATA da 160 GB e unità ottica DVD+/-RW
• Rete: 2 porte Ethernet RJ45 da 10/100/1000 Mbit/s
• Fieldbus: interfaccia PROFIBUS/MPI integrata
• Porte I/O: 4 x USB 2.0 (alta corrente), 1 x COM1, 1 x COM2, 1 x LPT
• Alimentazione: alimentatore industriale CA da 110/230 V con supporto NAMUR
• Monitoraggio del sistema: timer watchdog integrato, monitoraggio della temperatura e delle ventole

Applicazioni

• Stazioni di visualizzazione per interfacce uomo-macchina (HMI) e SCADA
• Piattaforme di registrazione, archiviazione e analisi dei dati
• Applicazioni di controllo dei processi e gateway per dati
• Client per sistemi di gestione della produzione (MES)

Specifiche tecniche

Linee guida per l'installazione

1. 1 Assicurarsi che il quadro di controllo o il luogo di montaggio sia privo di tensione e bloccato. Verificare l'assenza di tensione.
2. 2 Verificare che vi sia spazio sufficiente intorno allo chassis del PC per la ventilazione. Non ostruire le prese d'aria o le bocchette di scarico.
3. 3 Fissare saldamente lo chassis del Box PC al pannello o alla piastra di montaggio utilizzando tutti i punti di fissaggio forniti.
4. 4 Collegare il terminale di terra di protezione (PE) alla messa a terra principale del quadro utilizzando un conduttore a bassa impedenza. Questo collegamento è fondamentale per la sicurezza.
5. 5 Collegare le linee di alimentazione CA (L, N) ai terminali designati dell'unità di alimentazione.
6. 6 Collegare tutti i cavi di comunicazione e periferici necessari, come cavi Ethernet, PROFIBUS, USB e per display. Assicurarsi che la schermatura e la messa a terra dei cavi siano corrette.
7. 7 Dopo aver verificato che tutti i collegamenti siano sicuri, rimuovere i dispositivi di blocco/etichettatura e rialimentare il quadro per iniziare la configurazione del sistema.
