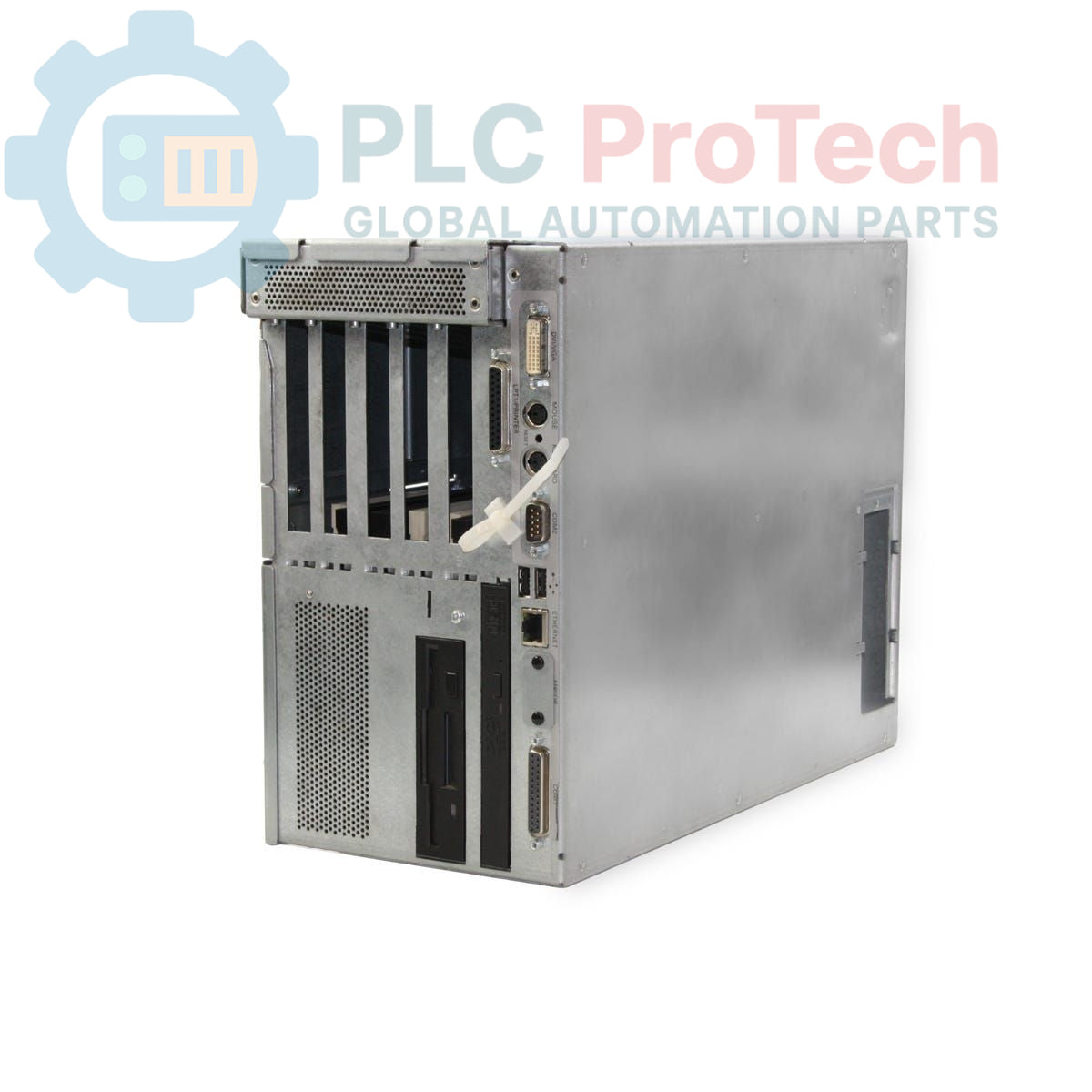

Siemens 6ES7647-6MG11-0BJ0 SIMATIC Box PC 840 V2 PC Box

Descrizione

Il Siemens 6ES7647-6MG11-0BJ0 è un SIMATIC Box PC 840 V2, progettato per applicazioni industriali robuste. Questo box PC dispone di un sistema grafico AGP con memoria condivisa integrata, configurabile a 8, 16 o 32 MB, che fornisce un'uscita video essenziale per le attività industriali di interfaccia uomo-macchina (HMI) e controllo. Include connettività Ethernet 10/100 Mbit/s tramite una porta RJ45 e due interfacce USB ad alta corrente per l'integrazione delle periferiche. Dotato di un processore Pentium 4 da 2,8 GHz, Front Side Bus (FSB) da 533 MHz e Second Level Cache (SLC) da 512 KB, insieme a 256 MByte di DDR SDRAM, offre prestazioni affidabili negli ambienti di automazione. Il sistema integra un watchdog e il monitoraggio della temperatura per una maggiore stabilità operativa. Le possibilità di espansione includono due slot PCI, due slot ISA/PCI condivisi e uno slot ISA dedicato. L'archiviazione è gestita da un'unità disco rigido EIDE (HDD) da 80 GB, un'unità floppy disk (FDD) e un'unità DVD-ROM. L'alimentazione è fornita da un alimentatore industriale CA da 110/230 V compatibile con NAMUR e viene fornito con un cavo di alimentazione per il Regno Unito. Sul PC è preinstallato Windows 2000 Professional Multi-Language SP4, con supporto per inglese, tedesco, francese, italiano e spagnolo.

Caratteristiche

• Grafica AGP con memoria condivisa da 8/16/32 MB
• Ethernet 10/100 Mbit/s tramite interfaccia RJ45
• 2 porte USB ad alta corrente
• Watchdog e monitoraggio della temperatura integrati
• Slot di espansione: 2 x PCI, 2 x ISA/PCI, 1 x ISA
• Processore Pentium 4 da 2,8 GHz con FSB da 533 MHz e SLC da 512 KB
• 256 MByte DDR SDRAM
• Alimentatore industriale CA da 110/230 V con supporto NAMUR
• Hard disk EIDE da 80 GB, unità FDD e DVD-ROM
• Windows 2000 Professional Multi-Language SP4 preinstallato

Applicazioni

Il Siemens SIMATIC Box PC 840 V2 è adatto a una serie di applicazioni di automazione industriale, tra cui:

• Sistemi di controllo e monitoraggio dei processi
• Acquisizione e registrazione dei dati
• Postazioni di interfaccia uomo-macchina (HMI)
• Sistemi di controllo di supervisione e acquisizione dati (SCADA)
• Controllo delle macchine e applicazioni integrate
• Elaborazione dei dati industriali e gateway di comunicazione

Specifiche tecniche

Collegamenti / Interfacce

• Ethernet: 1 porta RJ45 per la connessione di rete a 10/100 Mbit/s.
• USB: 2 porte USB (alta corrente) per il collegamento delle periferiche.
• Alimentazione: Ingresso di alimentazione CA per l'unità di alimentazione industriale.
• Espansione: Slot per schede PCI e ISA.

Linee guida per l'installazione

1. Disalimentazione: Assicurarsi che tutta l'alimentazione dell'area di installazione sia scollegata e bloccata prima di iniziare qualsiasi intervento.
2. Montaggio: Fissare saldamente il PC box in un armadio o rack industriale idoneo, garantendo una ventilazione adeguata e spazio sufficiente per il passaggio dei cavi e la manutenzione.
3. Collegamento all'alimentazione: Collegare l'unità di alimentazione industriale CA da 110/230 V a una fonte di alimentazione stabile utilizzando il cavo di alimentazione UK in dotazione. Verificare la tensione e la messa a terra corrette.
4. Messa a terra: Stabilire un corretto collegamento di protezione a terra (PE) al telaio del PC box, per garantire la sicurezza e ridurre al minimo le interferenze elettromagnetiche.
5. Collegamento delle periferiche: Collegare le periferiche necessarie, come monitor, tastiere e mouse, alle porte appropriate (ad es. AGP per il display, USB per i dispositivi di input).
6. Connessione di rete: Collegare la porta Ethernet RJ45 all'infrastruttura di rete industriale.
7. Schede di espansione: Se si utilizzano schede di espansione, inserirle con cautela negli slot PCI o ISA disponibili, assicurandosi che siano correttamente inserite e fissate.
8. Considerazioni ambientali: Utilizzare il PC entro gli intervalli di temperatura e umidità specificati per gli ambienti industriali, per garantire una lunga durata e prestazioni affidabili.
9. Accensione: Dopo aver verificato tutti i collegamenti, ripristinare l'alimentazione al sistema e verificare che l'avvio e il funzionamento siano corretti.
